Операции по ремонту суппорта и диска системы тормозов Форд Транзит

Передний тормозной суппорт Форд Транзит

Снятие и установка суппорта Форд Транзит

Снимите передние тормозные колодки Ford Transit. Протрите поверхность вокруг пробки бачка главного цилиндра, снимите пробку, положите на наливную горловину бачка кусок полиэтиленовой пленки и закрепите пленку резиновым кольцом, надетым на горловину — это позволит уменьшить потери тормозной жидкости при выполнении следующих операций.

Кроме того, можно зажать тормозной шланг с помощью специального зажима (струбцины).

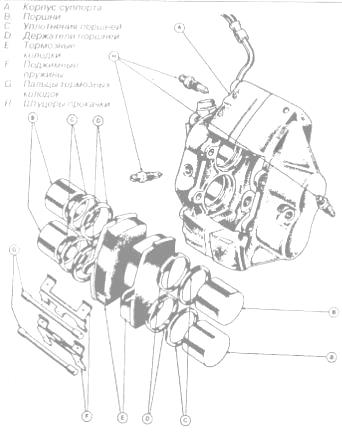

Рис.130. Детали четырехцилиндрового суппорта Форд Транзит с неподвижным корпусом

С помощью торцевого или накидного ключа выверните полый болт, крепящий тормозной шланг к суппорту. Удалите две медные шайбы.

Отверните два болта, крепящие суппорт Ford Transit (или неподвижный кронштейн суппорта) к поворотному кулаку и снимите суппорт (кронштейн).

На моделях с вентилируемыми тормозными дисками верхний болт полностью удалить невозможно, поскольку он упирается головкой в телескопическую стойку подвески (рис.131) — этот болт нужно вывернуть настолько, чтобы можно было снять кронштейн суппорта.


Рис.131. Снятие кронштейна суппорта Форд Транзит с «плавающим корпусом» (модели с вентилируемыми тормозными дисками)

Установка переднего тормозного суппорта Форд Транзит производится в обратном порядке.

Обратите внимание на следующее:

- Тщательно удалите с тормозного диска грязь и следы пролитой тормозной жидкости.

- Затяните все болты и гайки, соблюдая необходимый крутящий момент.

- Установите на место тормозные колодки.

- Снимите уплотнение с горловины бачка. Прокачайте тормозную систему.

Ремонт суппорта Форд Транзит

Снимите суппорт с автомобиля. Имейте в виду, что ни при каких обстоятельствах не следует разъединять две половины суппорта с неподвижным корпусом, т.к. они склеены специальным составом в заводских условиях.

Вставьте между поршнями суппорта Ford Transit деревянный брусок так, чтобы оставалось место для выхода поршней.

Подайте воздух под давлением (например, от ножного насоса) в отверстие для тормозного шланга, чтобы вытолкнуть поршни из корпуса.

После того, как поршни частично выйдут наружу, их можно окончательно вытащить рукой. Отметьте поршни в соответствии с их положением в суппорте.

С помощью неметаллического инструмента осторожно извлеките уплотнения (манжеты) поршней, держатели поршней и пыльники (в зависимости от конструкции суппорта — рис.132).

Очистите поршни и корпус суппорта Форд Транзит метиловым спиртом просушите их. Осмотрите поверхности поршней и цилиндров корпуса.

Если имеются дефекты (износ, коррозия или механические повреждения) только на поверхностях поршней, их можно заменить — для этого нужно приобрести ремонтный комплект, содержащий новые поршни и уплотнения (манжеты).

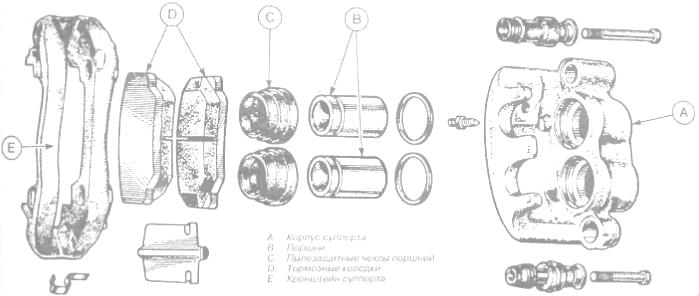

Рис.132. Детали двухцилиндрового суппорта Форд Транзит с «плавающим» корпусом

Если обнаружатся дефекты на поверхности («зеркале») цилиндров в корпусе суппорта, необходимо заменить суппорт в сборе.

Если и поршни и корпус находятся в удовлетворительном состоянии, достаточно приобрести ремонтный комплект, содержащий новые уплотнения (манжеты).

Проверьте состояние направляющих болтов и скользящих втулок суппорта с «плавающим» корпусом и замените поврежденные или изношенные детали.

Обильно смочите внутренние детали суппорта Ford Transit чистой тормозной жидкостью и установите уплотнения (манжеты) в цилиндры, не пользуясь никакими инструментами. Проверьте правильность установки манжет.

Установите на поршни держатели поршней или пылезащитные чехлы (в зависимости от конструкции суппорта), смажьте цилиндры чистой тормозной жидкостью и осторожно вставьте поршни.

Если устанавливаются бывшие в употреблении поршни, их нужно устанавливать на прежние места. После установки поршней введите края пылезащитных чехлов в канавки на суппорте. Установите суппорт на автомобиль.

Тормозной диск Форд Транзит - проверка, снятие и установка

Снимите тормозные колодки. Осмотрите поверхности тормозного диска. Неглубокие неровности допустимы, но при наличии глубоких борозд, выработки, трещин или царапин поверхность диска нужно восстановить механической обработкой на специализированном предприятии (при условии, что толщина диска после обработки не окажется меньше минимально допустимой).

Если диск изношен до минимальной толщины и не подлежит обработке, его следует заменить.

Перед тем, как проверять биение диска, проверьте и при необходимости отрегулируйте подшипники передней ступицы.

Биение тормозного диска Форд Транзит лучше всего определять с помощью стрелочного индикатора, хотя можно воспользоваться и плоскими щупами, которые нужно вставлять между поверхностью диска установленным рядом с ним неподвижным предметом.

Биение проверяется с обеих сторон диска на окружности радиусом 130 мм — при этом диск нужно медленно поворачивать рукой.

После проверки биения измерьте толщину диска в восьми точках, находящихся в 15 мм от края диска и отстоящих друг от друга на 45°. Если биение или максимальное отклонение по толщине в разных точках диска превышает допустимое, диск следует заменить.

Для снятия тормозного диска Ford Transit следует сначала снять суппорт, не отсоединяя от него тормозной шланг. Снятый суппорт положите на подставку или подвесьте так, чтобы шланг не натягивался.

Снимите переднюю ступицу вместе с тормозным диском. Если не планируется замена диска и/или ступицы, следует отметить их взаимное положение.

Отогните отверткой стопорные язычки (если предусмотрены) и отверните в диагональной последовательности болты, крепящие диск к ступице.

Установка тормозного Форд Транзит диска производится в обратном порядке.

Обратите внимание на следующее:

- Перед установкой диска очистите сопрягаемые поверхности диска и ступицы и убедитесь, что совместились сделанные ранее метки.

- Всегда используйте новые стопорные пластины для фиксации болтов, крепящих диск к ступице.

- Отрегулируйте подшипники передних ступиц.

Тормозные трубки и шланги Форд Транзит

Перед разъединением деталей гидравлических контуров Форд Транзит протрите верх бачка главного цилиндра и отверните обе пробки.

Закройте оба наливных отверстия кусками полиэтиленовой пленки и закрепите пленку резиновыми кольцами, надетыми на горловины — это позволит уменьшить потери тормозной жидкости при выполнении следующих операций.

При отсутствии осмотровой ямы поднимите автомобиль и установите его на надежные подставки, чтобы обеспечить необходимое рабочее пространство под автомобилем. Снимите колеса, чтобы обеспечить доступ к тормозным трубкам и штуцерам прокачки.

Для снятия тормозного шланга Форд Транзит отверните гайки штуцеров и отсоедините шланг от тормозной трубки (трубок). Если снимается передний шланг, отверните полый болт и удалите две медные шайбы.

Отсоедините шланг от скоб или кронштейнов, которыми он прикреплен к кузову или деталям подвески, и удалите его из-под автомобиля.

Установка шланга производится в обратном порядке. При установке переднего тормозного шланга замените медные уплотнительные шайбы новыми.

Стальные трубки нужно тщательно очистить и осмотреть на наличие механических повреждений и глубокой коррозии.

Если трубки повреждены глубокой коррозией или имеют механические повреждения, их следует заменить. Наиболее часто выходят из строя трубки, проходящие под днищем автомобиля и вдоль заднего моста Ford Transit.

Для снятия трубки отверните штуцеры на ее концах, разожмите зажимы (скобы), крепящие трубку к кузову, и вытащите ее из скоб.

Штуцеры трубок, расположенные под автомобилем, часто не удается отвернуть с помощью простого рожкового ключа — в этом случае нужен специальный разрезной накидной ключ, охватывающий штуцер по всему диаметру.

При отсутствии такого ключа можно воспользоваться газовым ключом, но при этом грани штуцера будут сорваны, и при дальнейшей установке трубки вновь понадобится газовый ключ.

Если же трубка снимается для замены, то новые трубки обычно поставляются с новыми штуцерами.

Установка трубок производится в обратном порядке. Изгибать трубки рекомендуется до их установки — лучше всего эту работу поручить специалисту.

По завершении работы прокачайте тормозную систему Ford Transit.
