Конструкция тормозной системы и АБС автомобилей Форд Фьюжен

Автомобили Форд Фьюжен оборудованы двумя независимыми тормозными системами: рабочей и стояночной.

Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.

Рабочая система тормозов Форд Фьюжен двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормоза, другой – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включен вакуумный усилитель. Автомобили могут быть оборудованы антиблокировочной системой тормозов (АBS).

В зависимости от комплектации на автомобиль устанавливают систему экстренного торможения (ЕВА) и систему курсовой устойчивости (ESP).

Стояночная тормозная система Форд Фьюжен имеет тросовый привод на тормозные механизмы задних колес.

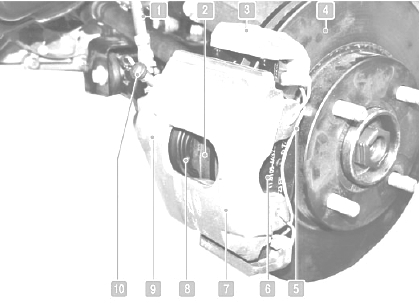

Рис.21. Тормоз переднего колеса автомобиля Форд Фьюжен

1 – тормозной шланг; 2 – внутренняя тормозная колодка; 3 – направляющая колодок; 4 – тормозной диск; 5 – пружинный фиксатор наружной колодки; 6 – наружная тормозная колодка Ford Fusion; 7 – суппорт тормозного механизма; 8 – защитный чехол поршня тормозного цилиндра; 9 – тормозной цилиндр; 10 – клапан выпуска воздуха

Тормоз переднего колеса Форд Фьюжн (рис.21) дисковый, с автоматической регулировкой зазора между колодками 2 и 6 и диском 4, с плавающей скобой.

Подвижная скоба образована суппортом 7 c однопоршневым рабочим цилиндром 9. Направляющая 3 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена направляющими пальцами, ввернутыми в резьбовые отверстия направляющей колодок.

Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полости рабочего тормозного цилиндра установлен поршень с уплотнительным кольцом.

За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском.

При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, суппорт под воздействием силы реакции перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом силы прижатия колодок оказываются одинаковыми.

При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате между колодками и диском образуется небольшой зазор.


Рис.22. Главный тормозной цилиндр Форд Фьюжен

1 – толкатель поршней цилиндра; 2 – уплотнительное кольцо; 3 – бачок главного тормозного цилиндра; 4 – пробка бачка; 5 – датчик уровня тормозной жидкости; 6 – главный тормозной цилиндр Ford Fusion; 7 – винт крепления бачка

Главный тормозной цилиндр (6 на рис. 22) типа тандем гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами.

Первая камера связана с правым передним и левым задним тормозом, вторая – с левым передним и правым задним.

На главный тормозной цилиндр через резиновые соединительные втулки установлен бачок 3, внутренняя полость которого разделена перегородками на три отсека.

Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.

При нажатии на педаль тормоза поршни главного тормозного цилиндра автомобиля Форд Фьюжн начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В нижней половине корпуса бачка установлен датчик 5 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

Вакуумный усилитель Форд Фьюжен, установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускном коллекторе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

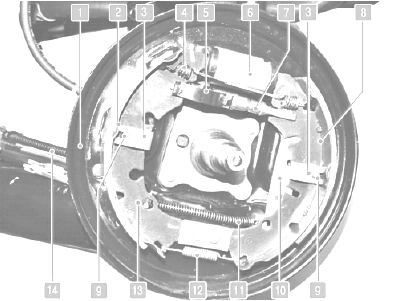

Рис.23. Тормоз заднего колеса Форд Фьюжен барабанного типа

1 – щит заднего тормоза; 2 – выштамповка для измерения толщины накладки колодки; 3 – прижимные скобы тормозных колодок; 4 – верхняя стяжная пружина; 5 – пружинный упор регулятора зазоров; 6 – рабочий цилиндр; 7 – распорная планка с регулятором зазоров; 8 – задняя тормозная колодка; 9 – стойка прижимной скобы; 10 – разжимной рычаг привода стояночного тормоза Ford Fusion; 11 – пружина наконечника троса стояночного тормоза; 12 – нижняя стяжная пружина; 13 – передняя тормозная колодка; 14 – трос привода стояночного тормоза

Тормоз заднего колеса барабанный (рис.23) (кроме автомобиля с двигателем 2,0 л) с автоматической регулировкой зазора между колодками и барабаном.

Тормозные колодки 8 и 13 приводятся в действие одним гидравлическим рабочим цилиндром 6 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором, установленным на распорной планке 7.

Направляющая тормозных колодок Форд Фьюжн прикреплена болтами к кулаку задней подвески. Подвижная скоба крепится направляющими пальцами, ввернутыми в резьбовые отверстия направляющей колодок.

Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полость рабочего цилиндра установлен поршень с уплотнительным кольцом.

За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

При торможении поршень под давлением жидкости прижимает внутреннюю тормозную колодку к диску Ford Fusion, суппорт под воздействием силы реакции перемещается на пальцах, и наружная колодка тоже прижимается к диску, при этом силы прижатия колодок оказываются одинаковыми.

При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате между колодками и диском образуется зазор.

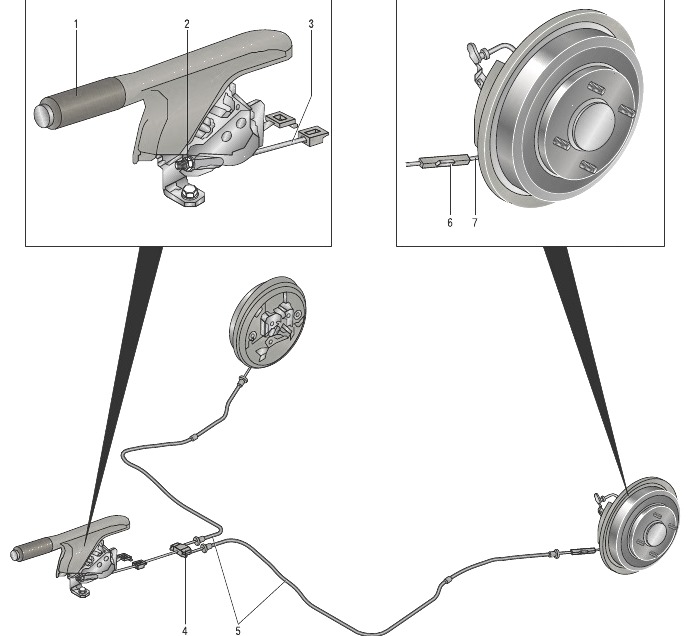

1 – рычаг стояночного тормоза; 2 – регулировочная гайка стояночного тормоза; 3 – передний трос привода стояночного тормоза; 4 – уравнитель; 5 – тросы привода стояночного тормоза Ford Fusion; 6 – гильзовое соединение; 7 – задний трос привода стояночного тормоза

Стояночный тормоз Форд Фьюжен (рис. 24), приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса, и разжимных рычагов, установленных в барабанных тормозных механизмах задних колес.

При перемещении разжимные рычаги через распорную планку перемещают переднюю тормозную колодку до упора в тормозной барабан и затем, получив жесткий упор, прижимают к барабану заднюю колодку, блокируя барабан.

Если на автомобиле установлены дисковые тормоза задних колес, то в них предусмотрены поворотные рычаги, установленные в суппорте. При повороте рычага перемещается поршень тормозного цилиндра и колодки зажимают диск.

Стояночный тормоз автомобиля Форд Фьюжн не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки. Чрезмерно изношенные детали замените.

Оболочки или проволоки тросов при обнаружении их обрыва нужно заменить новыми. Педаль тормоза на автомобилях с автоматической коробкой передач установлена на отдельном кронштейне под панелью приборов.

На автомобилях с механической коробкой передач педаль тормоза установлена на общем кронштейне с педалью сцепления. На кронштейне педали тормоза установлены два датчика: датчик положения педали тормоза и датчик стоп сигнала.

Антиблокировочная система тормозов (АБС) Форд Фьюжен

Антиблокировочная система тормозов (АБС) Форд Фьюжен состоит из датчиков частоты вращения колес, выключателя стоп сигналов, гидроэлектронного блока управления и сигнальной лампы.

Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности компонентов системы.

ABS Ford Fusion служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, что предотвращает блокировку колес.

АБС автомобиля Форд Фьюжен обеспечивает следующие преимущества:

– объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

– сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес.

После включения зажигания модуль ABS Форд Фьюжен подает напряжение на датчики. Датчики, в которых используется эффект Холла, генерируют выходной сигнал в виде прямоугольных импульсов.

Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, встроенного в уплотнение подшипника передней ступицы и непосредственно в заднюю ступицу. На основе этой информации модуль определяет оптимальный режим торможения колес.

Различают следующие режимы работы антиблокировочной системы АБС :

– режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт.

- При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес.

- При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;

– режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электромагнитный клапан команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан.

- Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

– режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль ABS Ford Fusion выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан.

- При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;

– режим повышения давления. Если модуль определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан.

- Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, в котором возрастает давление.

Гидроэлектронный модуль АБС и датчики частоты вращения колес используются и в системе курсовой устойчивости (ESP), устанавливаемой на автомобили по специальному заказу.

В этой системе гидроэлектронный модуль анализирует сигналы датчиков частоты вращения колес, а также датчика угловых и линейных ускорений автомобиля и датчика угла поворота рулевого колеса.

По сигналам датчиков гидроэлектронный модуль АБС Форд Фьюжен определяет возникновение сноса передней или заноса задней оси автомобиля.

В случае сноса передней оси модуль корректирует траекторию движения автомобиля, подтормаживая оба передних колеса и заднее колесо с внутренней стороны поворота, а также подавая блоку управления двигателем сигнал на снижение крутящего момента.

При заносе задней оси траектория корректируется подтормаживанием переднего колеса с наружной стороны поворота, а если необходимо – и обоих задних колес.

Датчик угла поворота рулевого колеса системы ESP установлен в рулевой колонке, а датчик угловых и линейных ускорений автомобиля – под облицовкой тоннеля пола.

В случае неисправности системы АБС предусмотрены функции диагностики и поддержания работы при отказах системы.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT 4, которую необходимо периодически заменять.
