Детали систем охлаждения и отопления дизеля Форд Транзит

Система охлаждения Форд Транзит — обычная, закрытого типа, работает под повышенным давлением (рис.18).

Циркуляция охлаждающей жидкости осуществляется под воздействием центробежного охлаждающего насоса, приводимого в движение от коленчатого вала при помощи ремня.

Направление потока охлаждающей жидкости регулируется термостатом с восковым рабочим элементом, который направляет жидкость из двигателя Форд Транзит либо обратно к водяному насосу, либо к радиатору, в зависимости от температуры.

В системе охлаждения Форд Транзит имеется расширительный бачок, в который вытесняется расширяющаяся при нагревании охлаждающая жидкость и пузыри воздуха.

Пробка расширительного бачка снабжена клапанами, обеспечивающими повышенное давление в системе охлаждения при горячем двигателе и поступление атмосферного воздуха в расширительный бачок, когда давление в системе снижается ниже атмосферного при остывании двигателя.

На дизельных двигателях Ford Transit вентилятор с вязкостной муфтой установлен отдельно от охлаждающего насоса, а также установлен широкий многодорожечный приводной ремень, общий для генератора, охлаждающего насоса и вентилятора, который установлен отдельно и имеет собственный шкив.

Радиатор Форд Транзит с горизонтальным расположением трубок имеет алюминиевую сердцевину и боковые бачки из пластмассы.

Термостат находится под водяным патрубком в передней части головки цилиндров. Для отопления кабины используется тепло жидкости от системы охлаждения двигателя.

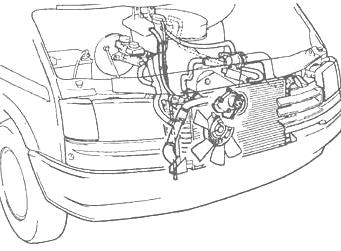

Рис.18. Общий вид системы охлаждения Форд Транзит

Система охлаждения двигателя Ford Transit работает следующим образом:

Холодная жидкость из нижней части радиатора проходит через нижний шланг к охлаждающему насосу, который нагнетает ее в каналы водяной рубашки блока и головки цилиндров, а также впускного коллектора.

После охлаждения цилиндров, камер сгорания и седел клапанов нагретая жидкость поступает в корпус термостата, который остается закрытым до тех пор, пока жидкость не нагреется до определенной температуры — при этом небольшая часть жидкости отводится по тонкому шлангу в расширительный бачок, а основной поток направляется обратно к охлаждающему насосу Ford Transit.

Когда двигатель Форд Транзит прогреется до рабочей температуры, термостат открывается, и основной поток охлаждающей жидкости поступает через верхний шланг в радиатор, где охлаждается потоком воздуха, возникающим при движении машины, и дополнительно усиленным вентилятором радиатора.

Пройдя через радиатор, остывшая жидкость возвращается к охлаждающему насосу.

Независимо от положения клапана термостата Форд Транзит, часть горячей жидкости от двигателя проходит через впускной коллектор, корпус биметаллической пружины автоматического пускового устройства карбюратора и матрицу (радиатор) отопителя кабины, нагревая их.

Вязкостная муфта вентилятора радиатора Форд Транзит

На автомобилях Форд Транзит с дизельным двигателем и с бензиновым двигателем 2.0 л вентилятор радиатора закреплен на вязкостной муфте, которая плавно изменяет крутящий момент, передаваемый от шкива к вентилятору, в зависимости от температуры воздуха за радиатором.

Управление муфтой осуществляется при помощи биметаллической пружины.

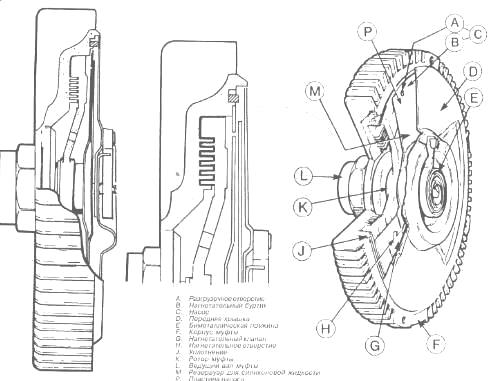

Рис.19. Вязкостная муфта вентилятора радиатора Форд Транзит

А. Разгрузочное отверстие, В. Нагнетательный буртик, С. Насос, D. Передняя крышка, Е. Биметаллическая пружина, F. Корпус муфты, G. Нагнетательный клапан, H. Нагнетательное отверстие, J. Уплотнение, K. Ротор муфты, L. Ведущий вал муфты, М. Резервуар для силиконовой жидкости, Р. Пластина насоса

Когда воздух за радиатором достигает определенной температуры, металлическая пружина нагревается и открывает нагнетательный клапан, позволяя силиконовой жидкости циркулировать внутри муфты.

Муфта вентилятора радиатора Форд Транзит состоит из двух основных частей: ротора, закрепленного на отдельном шкиве вентилятора, и корпуса, свободно вращающегося на роторе; при этом ротор находится на минимальном расстоянии от внутренней поверхности корпуса.

Снаружи к корпусу муфты болтами прикреплен вентилятор радиатора Форд Транзит.

Крутящий момент передается от ротора к корпусу муфты за счет вязкости силиконовой жидкости, поступающей в узкое пространство между ротором и внутренней поверхностью корпуса.

Для увеличения поверхности трения на роторе и внутренней поверхности корпуса муфты Ford Transit имеются концентрические перегородки (рис.19).

При снижении температуры биметаллическая пружина закрывает нагнетательный клапан, и циркуляция силиконовой жидкости прекращается.

Гидродинамическое трение между ротором и корпусом муфты уменьшается, и вентилятор начинает вращаться менее интенсивно.

Крутящий момент, передающийся вентилятору радиатора Форд Транзит, зависит от гидродинамического трения внутри муфты, которое в свою очередь зависит от температуры и скорости вращения двигателя.

Поэтому вентилятор интенсивно работает только тогда, когда в этом действительно есть необходимость (т.е. при высокой температуре и больших оборотах двигателя), а в остальное время вращается за счет трения в подшипниках с небольшой скоростью.

По сравнению с вентилятором непрерывного действия, такая конструкция способствует экономии топлива, снижению шума при работе двигателя и уменьшению износа приводного ремня.

Отопление и вентиляция кабины автомобиля Форд Транзит

Для отопления кабины Форд Транзит используется горячая жидкость из системы охлаждения двигателя, которая нагревает поступающий в кабину воздух, проходя через матрицу (радиатор) отопителя.

Температура и распределение потока воздуха в кабине (на стекла или на ноги водителя и пассажиров) регулируется при помощи воздушных заслонок отопителя.

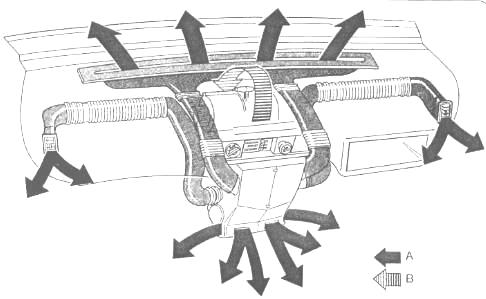

Рис.20. Схема отопления и вентиляции кабины Форд Транзит

Поток воздуха (холодного, горячего или смешанного, в зависимости от положения заслонок) через отопитель обеспечивается либо вентилятором отопителя, либо напором набегающего воздуха при движении автомобиля (рис.20).

Техническое обслуживание системы охлаждения Форд Транзит

Проверка уровня и доливка охлаждающей жидкости

Частая необходимость доливать охлаждающую жидкость указывает на наличие утечки в системе охлаждения.

Причиной внутренней утечки может быть поврежденная прокладка или трещина в головке блока или в блоке цилиндров.

О наличии внутренней утечки свидетельствует повышение уровня моторного масла (масло становится непрозрачным и приобретает белый оттенок) и выбрасывание большого количества воды из выхлопной трубы, особенно во время прогрева двигателя Форд Транзит.

Небольшие наружные утечки охлаждающей жидкости могут быть устранены на месте при помощи герметика для радиатора. Снимать радиатор Ford Transit при этом не требуется.

Уровень охлаждающей жидкости обычно виден через полупрозрачные стенки расширительного бачка. Уровень должен находиться между отметками МАХ и MIN на стенке бачка.

Уровень охлаждающей жидкости обычно проверяют на холодном двигателе Форд Транзит; при горячем двигателе уровень может немного подниматься выше отметки МАХ.

При необходимости снимите пробку расширительного бачка и долейте охлаждающую жидкость.

Если двигатель Ford Transit горячий, при снятии пробки расширительного бачка соблюдайте осторожность, так как при быстром открывании пробки вследствие резкого снижения давления в системе перегретая жидкость может вскипеть и выплеснуться из бачка вместе с паром.

Для предотвращения ожогов отворачивайте пробку медленно, накрыв ее толстым слоем ветоши и отвернув в сторону лицо. Услышав шипение выходящего воздуха (пара), остановитесь и подождите, пока не упадет давление в системе.

Полностью снимайте пробку только после того, как шипение пара прекратится, а давление в системе снизится.

По возможности доливайте охлаждающую жидкость того же состава и концентрации, что и уже залитая в систему охлаждения Форд Транзит.

Если приходится доливать чистую воду, помните, что при этом повышается температура замерзания антифриза и снижается эффективность антикоррозионных присадок — при первой возможности восстановите необходимую концентрацию антифриза и присадок.

Никогда не заливайте в перегретый двигатель холодную воду — это может привести к короблению и растрескиванию головки цилиндров. По окончании доливки жидкости плотно затяните пробку.

Осмотрите шланги, корпус термостата и охлаждающий (водяной) насос Форд Транзит — если обнаружатся следы утечки охлаждающей жидкости, устраните неисправности.

Приводные ремни Форд Транзит — осмотр, регулировка и замена

На всех двигателях Форд Транзит, водяной насос, вентилятор радиатора и генератор приводятся в движение от коленчатого вала двигателя при помощи общего приводного ремня.

Натяжение основного приводного ремня на всех двигателях осуществляется изменением положения генератора.



Рис.21. Приводной ремень водяного насоса/генератора Форд Транзит — схема проверки натяжения ремня



Рис.22. Расположение на шкивах приводного ремня водяного насоса/ генератора/ вентилятора Форд Транзит


Рис.23. Приводной ремень насоса гидроусилителя рулевого управления Форд Транзит

А - стопорный, В — шарнирный болт регулировочного шкива

На бензиновых двигателях Форд Транзит вентилятор установлен на валу охлаждающего насоса (жестко или через вязкостную муфту) и вращается вместе с ним от общего шкива (рис.21).

На бензиновых двигателях применяется клиновидный приводной ремень.

На дизельных двигателях Ford Transit вентилятор с вязкостной муфтой установлен отдельно от охлаждающего насоса и имеет собственный шкив (рис.22). Приводной ремень — широкий, многодорожечный.

Если на автомобиле Форд Транзит установлен рулевой механизм с гидроусилителем, то для привода насоса гидроусилителя используется дополнительный клиновидный приводной ремень.

Регулировка натяжения ремня насоса гидроусилителя осуществляется изменением положения регулировочного шкива (рис.23).



Рис.24. Расположение на шкивах приводного ремня Форд Транзит насоса гидроусилителя/кондиционера

1-Шкив коленчатого вала, 2-Шкив насоса гидроусилителя рулевого управления 3-Шкив автоматического натяжителя, 4-Шкив компрессора кондиционера


Рис.25. Шарнирные (А) болты и болт регулировочной планки (В) генератора Форд Транзит

На моделях Ford Transit поздних выпусков может быть установлен кондиционер. В этом случае дополнительный приводной ремень приводит в движение насос гидроусилителя и компрессор кондиционера.

Для регулировки натяжения такого ремня применяется автоматический натяжитель, а ручная регулировка натяжения не предусмотрена (рис.24).

Для проверки натяжения ремня нажмите на него большим пальцем в средней точке самой длинной ветви и измерьте величину прогиба.

Прогиб правильно натянутого ремня охлаждающего насоса составляет 2.5 мм, а прогиб ремня водяного насоса гидроусилителя руля — 2.0 мм.

Чтобы отрегулировать натяжение ремня Форд Транзит, нужно ослабить шарнирные болты генератора (А) и болт регулировочной планки (В), при помощи рычага сдвинуть генератор так, чтобы получить нужное натяжение ремня, и затянуть сначала болт регулировочной планки, а затем — шарнирные болты генератора (именно в этом порядке — рис.25).

На автомобилях Ford Transit с дизельным двигателем предусмотрен регулировочный винт, с помощью которого изменяется положение генератора.

Если ремень изношен, сильно растянут или поврежден, его следует заменить. Чаще всего ремень внезапно рвется во время движения автомобиля, поэтому рекомендуется всегда возить с собой запасной ремень.

Если предполагается дальнейшее использование ремня, то перед снятием его необходимо пометить, чтобы в дальнейшем сохранить прежнее направление вращения ремня.

Все приводные ремни автомобилей Форд Транзит снимаются примерно одинаковым способом. Чтобы снять ремень водяного насоса/генератора, нужно сначала удалить ремень насоса гидроусилителя руля (при наличии), затем ослабить болты крепления генератора и сдвинуть генератор к двигателю, ослабив натяжение ремня.

После этого можно снять старый ремень со шкивов коленвала, генератора и вентилятора и провести его над лопастями вентилятора. Возможно, для этого придется провернуть двигатель вручную.

Для снятия ремня насоса гидроусилителя Форд Транзит нужно ослабить болты регулировочного шкива.

Если установлен автоматический натяжитель ремня гидроусилителя/кондиционера, отведите шкив натяжителя от ремня, ухватившись гаечным ключом за болт шкива.

В остальном ремень снимается так же, как и ремень генератора/охлаждающего насоса.

Перед установкой нового ремня очистите шкивы от смазки и, грязи. Наденьте новый ремень на шкивы, затем проверните двигатель за болт шкива коленчатого вала по крайней мере на два оборота и проверьте правильность расположения ремня на шкивах. Отрегулируйте натяжение ремня.

Проверьте затяжку болтов крепления генератора и регулировочного шкива ремня гидроусилителя Форд Транзит (при наличии).

Если установлен новый ремень, проверьте и отрегулируйте его натяжение после первых 1000 км пробега.

Если заменять ремень приходится часто, проверьте, правильно ли установлены шкивы и агрегаты и нет ли на шкивах дефектов.
