Ремонт деталей АКПП Toyota Aisin U140E/U240E

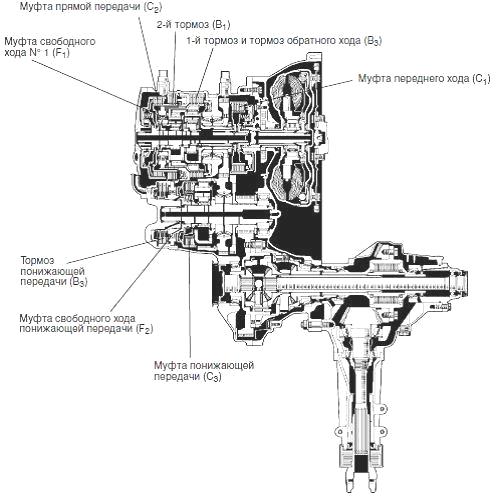

Автоматическая коробка переключения передач Aisin U140E/U240E устанавливается на автомобили Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Ремонт деталей АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 без снятия с автомобиля



Сальник удлинителя картера коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4

Слейте масло из раздаточной коробки.

Снимите карданный вал.

Снимите сальник удлинителя картера АКПП Aisin U140 /U240 E.

Установите сальник удлинителя картера АКПП. Глубина установки сальника: 1,5± 0,4 мм.

Покройте кромку сальника смазкой МР.

Установите карданный вал.

Залейте масло в раздаточную коробку.

Датчик оборотов автоматической коробки переключения передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4

Снимите аккумулятор.

Снимите воздушный фильтр.

Отсоедините разъем датчика оборотов входной турбины.

Снимите датчик оборотов входной турбины АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 - Отверните болт и снимите датчик оборотов входной турбины. Снимите с датчика оборотов входной турбины кольцевое уплотнение.

Установите датчик оборотов входной турбины - Покройте новое кольцевое уплотнение слоем трансмиссионной жидкости и установите его на датчик оборотов входной турбины. Зафиксируйте положение датчика оборотов входной турбины болтом. Момент затяжки: 11 Нм.

Подсоедините разъем датчика оборотов входной турбины.

Отсоедините разъем датчика оборотов задающей шестерни коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Снимите датчик оборотов задающей шестерни - Отверните болт и снимите датчик оборотов задающей шестерни. Снимите кольцевое уплотнение датчика оборотов задающей шестерни.

Установите датчик оборотов задающей шестерни АКПП Aisin U140 /U240 E - Покройте новое кольцевое уплотнение слоем трансмиссионной жидкости и установите его на датчик оборотов задающей шестерни.

Зафиксируйте положение датчика оборотов задающей шестерни болтом. Момент затяжки: 11 Нм.

Подсоедините разъем датчика оборотов задающей шестерни.

Установите воздушный фильтр.

Установите аккумулятор.

Датчик температуры трансмиссионной жидкости автоматической коробки передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4

Снимите корпус клапана.

Отсоедините разъем электромагнитного клапана.

Снимите датчик температуры трансмиссионной жидкости - Отверните болт и отсоедините провод электромагнитного клапана.

Установите датчик температуры трансмиссионной жидкости - Закрепите провод электромагнитного клапана болтом. Момент затяжки: 5,4 Нм.

Подсоедините разъем электромагнитного клапана.

Установите корпус клапана.

Датчик положения паркинга/нейтрали АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4

Снимите нижнюю крышку двигателя.

Отсоедините разъем датчик положения паркинга/нейтрали.

Снимите датчик положения паркинга/нейтрали - Oтверните гайку. Oтверните гайку, шайбу и рычаг приводного вала. Отверткой подденьте стопорную пластину. Oтверните гайку и стопорную пластину.

Отверните два болта и выньте датчик положения паркинга/нейтрали коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Установите и отрегулируйте датчик положения паркинга/нейтрали - Установите датчик положения паркинга/нейтрали, зафиксировав его положение двумя болтами. Момент затяжки: 5,4 Нм.

Установите новую стопорную пластину и гайку. Отогните захваты стопорной пластины так, чтобы зафиксировать гайку. Гайкой закрепите рычаг приводного вала. Момент затяжки: 13 Нм. Подсоедините тросик управления вала к приводному валу.

Подсоедините датчик положения паркинга/нейтрали - Двигатель должен запускаться только в том случае, если рычаг переключения АКПП Aisin U140/U240 E установлен в положение N или P.

Установите нижнюю крышку двигателя.

Корпус клапана автоматической коробки передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 в сборе

Снимите нижнюю крышку двигателя.

Выньте сливную пробку и слейте трансмиссионную жидкость.

Снимите поддон картера и прокладку - В поддоне картера останется некоторое количество жидкости. Отверните 18 болтов и осторожно снимите поддон картера. Отсоедините прокладку.

Проверьте, нет ли частиц посторонних материалов в поддоне картера - Снимите магниты и с их помощью соберите стальные частицы.

Внимательно осмотрите частицы и стружки, имеющиеся в поддоне и на магните, чтобы определить, какому типу износа подвергается коробка передач.

Снимите масляный фильтр - Отверните три болта и снимите масляный фильтр. Снимите кольцевое уплотнение.

Отсоедините 5 разъемов электромагнитного клапана АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 - Снимите датчик температуры трансмиссионной жидкости. Снимите болт и стопорный диск, после чего снимите датчик температуры трансмиссионной жидкости.

Снимите со жгута проводов два зажима.

Снимите корпус клапана - Отверните 17 болтов и снимите корпус клапана коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Снимите корпус и пружину запорного шарика.

Снимите три установленные прокладки.

Снимите электромагнитный клапан АКПП Aisin U140 /U240 E - Отверните пять болтов и снимите пять электромагнитных клапанов.

Установите электромагнитный клапан - Установите пять электромагнитных клапанов и зафиксируйте их положение пятью болтами.

Установите прокладку - Покройте три новых прокладки трансмиссионной жидкостью. Установите прокладки в картер моста с коробкой передач.

Установите обратный клапан и пружину.

Установите корпус клапана автоматической коробки передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 - Совместите канавку в клапане с ручным управлением со штифтом в рычаге клапана с ручным управлением. Временно зафиксируйте положение корпуса клапана 17 болтами.

Проверьте, касается ли рычаг клапана с ручным управлением центра ролика на конце пружины фиксатора. Затяните 17 болтов.

Зафиксируйте положение жгута проводов двумя хомутами.

Установите датчик температуры трансмиссионной жидкости АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 - Зафиксируйте положение датчика температуры трансмиссионной жидкости стопорным диском и болтом. Момент затяжки: 6,6 Нм.

Подсоедините пять разъемов электромагнитного клапана вала коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Установите масляный фильтр - Покройте новое кольцевое уплотнение слоем трансмиссионной жидкости. Установите кольцевое уплотнение в масляный фильтр. Зафиксируйте положение масляного фильтра тремя болтами. Момент затяжки: 11 Нм.

Установите магнит в поддон картера - Установите в поддон картера три магнита.

Установите поддон картера - Установите поддон картера и новую прокладку, зафиксировав их 18 болтами.

Установите сливную пробку - Установите новую прокладку и сливную пробку.

Залейте трансмиссионную жидкость и проверьте ее уровень.

Установите нижнюю крышку двигателя.

Система блокировки рычага переключения передач АКПП Aisin U140 /U240 E



Снятие

Снимите верхнюю крышку.

Снимите нижнюю панель.

Снимите нижнюю отделочную накладку консоли.

Снимите нижнюю отделочную накладку.

Снимите нижний вкладыш.

Снимите нижнюю центральную панель консоли с орнаментом.

Снимите ковровое покрытие центрального участка с правой и левой стороны.

Снимите нижнюю центральную отделочную накладку.

Снимите узел напольного рычага переключения автоматической коробки передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4. Отверните четыре гайки.

Отсоедините тросик управления переключением передач от напольного рычага переключения передач. Отсоедините три разъема.

Отсоедините жгут проводов от напольного рычага переключения передач АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4. Снимите узел напольного рычага переключения передач.

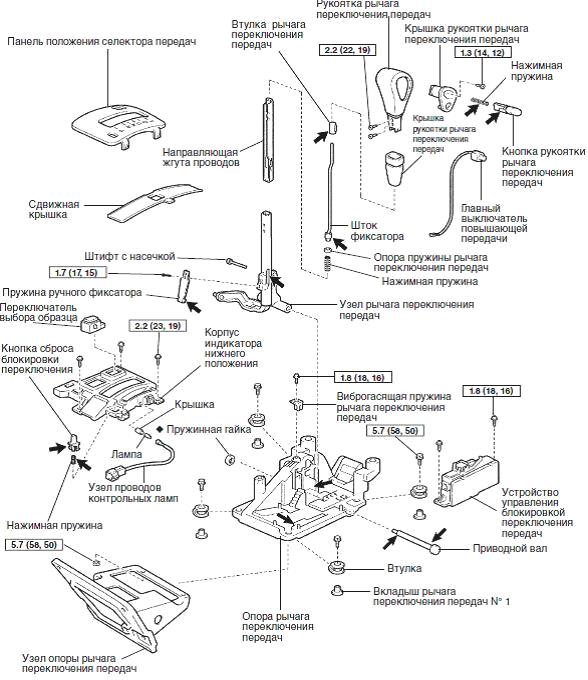

Демонтаж

Снимите опору рычага переключения передач коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 - Отверните четыре болта, гайку и снимите опору рычага переключения передач в сборе.

Отсоедините вывод главного выключателя повышающей передачи. - Отсоедините разъем главного выключателя повышающей передачи от опоры рычага переключения передач № 2. Выключите второе блокирующее устройство.

При помощи небольшой отвертки отсоедините стопорный выступ клемм 3 и 6, после чего выньте клеммы с обратной стороны.

Снимите два установочных винта узла рычага переключения передач АКПП Aisin U140 /U240 E - Опустите крышку рукоятки рычага переключения передач. Снимите два установочных винта узла рычага переключения передач.

Снимите рукоятку рычага переключения передач и крышку рукоятки - Отсоедините жгут проводов главного выключателя повышающей передачи. Снимите рукоятку рычага переключения передач и крышку рукоятки.

Снимите кнопку рукоятки рычага переключения передач и нажимную пружину - Установите небольшую отвертку и откройте захват. Снимите кнопку рукоятки переключения передач и пружину сжатия.

Снимите крышку рукоятки рычага переключения автоматической коробки передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 - Отверните винт и снимите крышку рукоятки рычага переключения передач. Снимите с крышки рукоятки рычага переключения передач главный выключатель повышающей передачи.

Снимите панель положения селектора передач - Снимите панель положения селектора передач. Снимите сдвижную крышку.

Снимите узел проводов контрольных ламп - Снимите узел проводов контрольных ламп с корпуса указателя нижнего положения. Выньте лампу и снимите крышку узла проводов контрольных ламп.

Снимите корпус указателя нижнего положения. Отверните три винта и снимите корпус указателя нижнего положения рычага АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Снимите с кожуха указателя нижнего положения кнопку сброса блокировки переключения. Снимите кнопку сброса блокировки переключения с нажимной пружины.

С помощью небольшой отвертки снимите выключатель выбора образца с кожуха указателя нижнего положения. Снимите сдвижную крышку с кожуха указателя нижнего положения.

Снимите устройство управления блокировкой переключения передач коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4 - Отверните два винта и устройство управления блокировкой передач.

Снимите пружину ручного фиксатора - Отверните винт и снимите пружину ручного фиксатора.

Снимите приводной вал. - С помощью латунного стержня и молотка снимите пружинную гайку и приводной вал.

Снимите узел рычага переключения передач АКПП Aisin U140 /U240 E.

Снимите штифт с насечкой.

Снимите шток фиксатора, нажимную пружину и направляющую проводов.

Снимите со штока фиксатора втулку ручки и опору пружины рычага переключения передач автоматической коробки передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Снимите вкладыш, втулку и виброгасящую пружину рычага переключения передач № 1.

Снимите четыре вкладыша и втулки рычага переключения передач № 1 с опоры рычага переключения передач № 2.

Отверните винт и снимите выброгасящую пружину с опоры рычага переключения передач № 2.

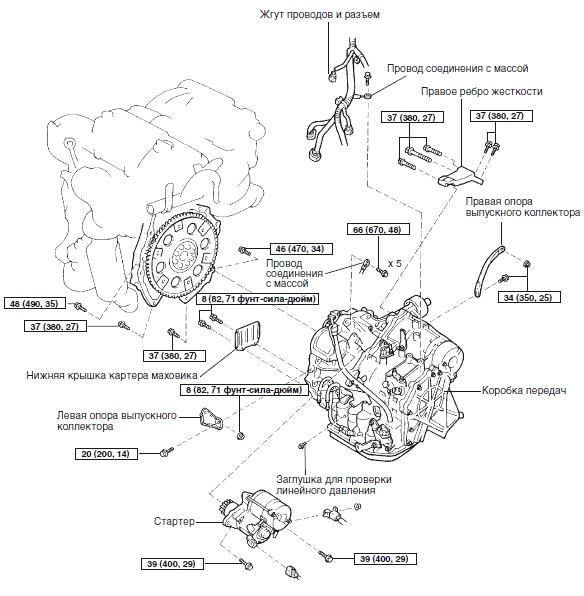

Блок автоматической коробки передач АКПП U140E/U240E автомобилей Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4



Снятие

Снимите коробку передач с двигателя.

Снимите стартер - Отсоедините от стартера провод стартера и разъем. Отверните 2 болта и снимите стартер.

Снимите левую опору выпускного коллектора - Отверните болт и гайку, после чего снимите стойку.

Снимите правую опору выпускного коллектора - Отверните болт и гайку, после чего снимите стойку.

Снимите правое ребро жесткости. - Отверните пять болтов и снимите правое ребро жесткости.

Снимите нижнюю крышку картера маховика. - Отверните два болта и нижнюю крышку картера маховика.

Снимите крепежный болт гидротрансформатора коробки-автомат U140 E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

Проверните коленвал, чтобы можно было подобраться ко всем болтам, после чего отверните гаечным ключом гайку шкива коленвала.

При монтаже руководствуйтесь следующим порядком. Сначала установите болт черного цвета, а затем 5 остальных болтов.

Отверните три крепежных болта с нижней стороны АКПП Aisin U140 /U240 E.

Отсоедините от коробки передач разъем, жгут проводов и провод соединения с массой. - Отверните болт и отсоедините от коробки передач провод соединения с массой.

Отсоедините от АКПП следующие разъемы:

- разъем выключателя парковки/нейтрального положения.

- разъем провода электромагнитного клапана автоматической коробки передач U140E/U240E Лексус RX300, Лексус RX330, Тойота Камри, Тойота Королла, Тойота Рав 4.

- разъем датчика оборотов входной турбины.

- разъем датчика оборотов задающей шестерни.

Снимите зажим жгута проводов.

Отверните пять верхних крепежных болтов и отсоедините провод соединения с массой.

Снимите коробку передач.
