Ремонт головки блока цилиндров и регулировка клапанов Форд Транзит

_____________________________________________________________________________

Ремонт головки блока цилиндров и регулировка клапанов Форд Транзит

Снятие головки цилиндров Форд Транзит

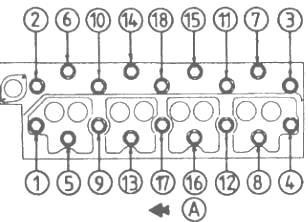

Рис.15. Последовательность ОТВОРАЧИВАНИЯ болтов головки цилиндров Форд Транзит (А — перед)

- Отсоедините отрицательный провод аккумулятора

- Слейте жидкость из системы охлаждения.

- Снимите клапанную крышку.

- Снимите впускной коллектор.

- Снимите выпускной коллектор. Если на автомобиле Ford Transit имеется турбокомпрессор, его нужно снять вместе с коллектором.

- Отсоедините шланги от корпуса термостата.

- Отсоедините шланг отопителя от передней части головки цилиндров и освободите его из кронштейна.

- Отсоедините разъем (разъемы) проводов от корпуса термостата. На ранних моделях Форд Транзит отсоедините от ТНВД трос термодатчика режима прогрева двигателя.

- Удалите зажимы топливных трубок высокого давления. Отверните накидные гайки трубок от форсунок и ТНВД.

- Если гайки туго затянуты, необходимо вторым ключом удерживать форсунку от проворачивания. Закройте открывшиеся отверстия пробками и осторожно удалите трубки, следя за тем, чтобы не погнуть их.

- Отсоедините возвратные топливные трубки, соединяющие форсунки между собой и идущие от форсунок к ТНВД. Снимите форсунки.

- Снимите ось коромысел, наконечники клапанов и штанги.

- Если доступ к передним болтам головки цилиндров закрыт датчиком температуры, снимите датчик.

Постепенно ослабьте все болты головки цилиндров Форд Транзит в последовательности, показанной на рис. 15. После того, как все болты будут ослаблены, выверните их и снимите головку цилиндров и прокладку.

Головка блока цилиндров Форд Транзит — разборка

Снимите с головки цилиндров Форд Транзит не снятые с нее ранее шланги, трубки, кронштейны и прочие детали.

Снимите впускной и выпускной коллекторы (если они не были сняты раньше). Удалите прокладки коллекторов. Снимите корпус термостата. Удалите прокладку.

Чтобы снять клапаны, необходимо сжать клапанные пружины. Для этой цели можно использовать стандартный съемник клапанов.

Сожмите при помощи съемника пружину клапана так, чтобы можно было удалить сухари.

Следите, чтобы при сжатии пружины не повредить шток клапана Форд Транзит верхней тарелкой пружины.

Перед сжатием пружины удостоверьтесь, что съемник надежно захватывает тарелку. После удаления сухарей осторожно освободите пружину, удалите съемник и снимите верхнюю тарелку пружины и саму пружину. Снимите клапан.

Таким же образом снимите остальные клапаны. Клапаны и относящиеся к ним детали Ford Transit (пружины, тарелки пружин и сухари) складывайте группами, каждая из которых относится к одному клапану; желательно помещать группы деталей в отдельные коробки или пластиковые пакеты, отмечая упаковку в соответствии с номером клапана — это необходимо для того, чтобы не перепутать детали, и в дальнейшем установить их на прежние места.

Снимите маслосъемные колпачки с верхней части направляющих втулок клапанов. Осмотрите седла клапанов Форд Транзит.

При наличии раковин, трещин, обгорания и прочих дефектов седла следует заменить или восстановить механической обработкой. Неглубокие раковины можно устранить притиркой клапанов.

Проверьте износ направляющих втулок клапанов. Для этого измерьте максимальный диаметр отверстия направляющей и диаметр штока клапана, подсчитайте разницу (зазор клапана в направляющей) и сравните с максимально допустимой.

Если люфт клапанов окажется чрезмерным, замените клапаны и направляющие втулки.

Измерьте микрометром диаметр штока клапана в нескольких местах. Значительная разница полученных величин указывает на износ штока клапана — в этом случае клапан(ы) следует заменить.

Если клапаны Ford Transit в удовлетворительном состоянии, их необходимо притереть к соответствующим седлам, чтобы обеспечить полную газонепроницаемость.

Если дефекты седла незначительны, или если оно подвергалось механической обработке, при притирке следует использовать ТОЛЬКО тонкую притирочную пасту.

Притирку клапанов Форд Транзит проводите следующим образом:

Переверните головку цилиндров Форд Транзит и положите ее на стол, подложив деревянные бруски, чтобы обеспечить зазор для выступающих вниз штоков клапанов.

Нанесите небольшое количество притирочной пасты на рабочую фаску клапана и закрепите клапан на присоске притирочного приспособления.

Вращая клапан вправо и влево, прижимайте головку клапана к седлу, периодически приподнимая клапан, чтобы перераспределить пасту. Слабая пружина, помещенная подготовку клапана, значительно облегчит эту операцию.

Притирку можно считать оконченной, если на рабочих фасках седла и головки клапана появились сплошные матово-серые кольца шириной примерно 2 мм.

Головка блока цилиндров Форд Транзит — сборка

Перед сборкой тщательно удалите все следы притирочной пасты с головки цилиндров, клапанов и их седел. Если есть возможность, продуйте сжатым воздухом все каналы и отверстия головки.

Сборку головки блока Ford Transit начинайте с установки новых маслосъемных колпачков на направляющие втулки клапанов.

Маслосъемные колпачки осторожно натяните на направляющие при помощи оправки подходящего диаметра. Обильно смажьте моторным маслом штоки клапанов.

Вставьте клапан в соответствующую направляющую (помните, что клапаны должны устанавливаться на те седла, к которым были притерты).

Установите клапанную пружину и тарелку пружины, затем постепенно сжимайте пружину съемником клапанов, пока не появится возможность вставить сухари в паз на конце штока клапана.

Чтобы сухари удерживались на штоке клапана, нанесите на них немного тугоплавкой смазки.

Установите на место сухари и осторожно освободите клапанную пружину, следя за тем, чтобы сухари плотно вошли в гнездо тарелки пружины. Снимите съемник. Повторите эту операцию на остальных клапанах.

Установка головки блока цилиндров Форд Транзит

Удалите с сопрягаемых поверхностей головки и блока цилиндров Форд Транзит нагар, отложения, грязь и остатки старой прокладки.

Следите за тем, чтобы грязь не попадала в отверстия и масляные или водяные каналы. Очистите резьбу болтов и отверстия в блоке цилиндров.

Тщательно удалите из отверстий масло, воду и посторонние частицы — попытка ввернуть болт в глухое отверстие при наличии в нем воды или масла может привести к растрескиванию блока цилиндров из-за высокого давления жидкости.

Новая прокладка головки блока цилиндров Форд Транзит должна быть того же типа, что и прежняя. Уложите прокладку на блок цилиндров, надев ее на установочные втулки.

Установите головку на блок цилиндров, вверните болты и затяните их усилием руки.

Затяните болты головки цилиндров в три этапа. На первых двух этапах все болты затягиваются с определенным крутящим моментом, а на третьем этапе — поворотом на определенный угол.

После затяжки нанесите на головки блока Форд Транзит болтов метки, свидетельствующие о повторном использовании болтов, поскольку эти болты можно использовать не более трех раз.

Установите на место наконечники клапанов, штанги и ось с коромыслами клапанов. Отрегулируйте тепловые зазоры клапанов.

Установите на место форсунки и топливные трубки (возвратные трубки и трубки высокого давления). При присоединении возвратных топливных трубок желательно устанавливать новые медные шайбы.

Следите, чтобы не погнуть трубки высокого давления. При затяжке накидных гаек необходимо удерживать форсунки вторым гаечным ключом.

Присоедините провода к корпусу термостата. Если снимался датчик температуры, установите его на место. На ранних моделях Ford Transit присоедините к ТНВД трос термодатчика режима прогрева двигателя и отрегулируйте трос.

Присоедините к передней части головки цилиндров Форд Транзит шланг отопителя и закрепите его на кронштейне.

Присоедините шланги к корпусу термостата. Установите впускной и выпускной коллекторы. Установите на место клапанную крышку.

Заполните систему охлаждения. Присоедините к аккумулятору отрицательный провод. Запустите двигатель и убедитесь в отсутствии утечек масла, топлива и охлаждающей жидкости.

Ось коромысел и коромысла клапанов Форд Транзит - снятие, проверка и установка

Снимите клапанную крышку. Отверните пять болтов М10 и восемь болтов М8 и снимите ось вместе с коромыслами.

Снимите наконечники клапанов. В дальнейшем наконечники должны устанавливаться на прежние места, поэтому разложите снятые детали в порядке, чтобы не перепутать.

Снимите штанги толкателей. Штанги в дальнейшем должны устанавливаться на прежние места, поэтому разложите снятые детали в порядке, чтобы не перепутать. Удобно сделать в полоске картона восемь пронумерованных отверстий и вставить в них штанги.

Разборка клапанного механизма Форд Транзит, осмотр деталей и сборка

Отверните болты, крепящие стойки к оси коромысел, и снимите с оси стойки, пружины и коромысла клапанов, раскладывая детали в том порядке, в котором они были установлены.

Промойте детали и осмотрите их на наличие чрезмерного износа. Проверьте люфт коромысел на оси. Осмотрите рабочие поверхности носков коромысел. Прочистите все смазочные каналы и отверстия. При необходимости замените изношенные детали.

Сборка осуществляется в обратном порядке. Перед сборкой обильно смажьте ось и коромысла клапанов. При установке деталей на ось следите за их взаимным расположением. Все детали должны устанавливаться на свои прежние места.

Установка деталей клапана Форд Транзит

Смажьте штанги и вставьте их на свои прежние места. Установите на клапаны наконечники.

Установите на двигатель ось коромысел в сборе с коромыслами. Поверните коромысла так, чтобы сферические концы регулировочных болтов вошли в углубления на верхних концах соответствующих штанг.

Вверните болты и постепенно затяните их. Сначала нужно затягивать болты М10, потом — все остальные.

Отрегулируйте тепловые зазоры клапанов Форд Транзит и установите на место клапанную крышку.
