Замена деталей независимой передней подвески Форд Транзит

Конструкция независимой подвески передних колес Форд Транзит показана на рис.157. На автомобилях Ford Transit пружины подвески установлены между нижними рычагами и консолями балки передней подвески, отдельно от телескопических стоек.

Телескопические стойки Ford Transit выполняют только функции амортизаторов и осей поворота передних колес. С поперечными рычагами соединены также стойки стабилизатора поперечной устойчивости.

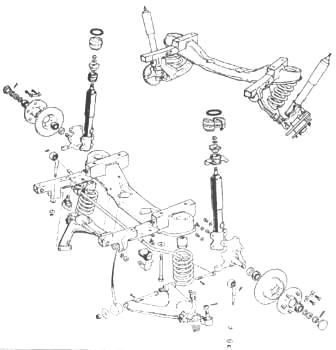

Рис.157. Независимая передняя подвеска Форд Транзит

Сам стабилизатор подвески Форд Транзит крепится с нижней стороны к кронштейнам нижних рычагов подвески.

Все детали подвески могут быть сняты раздельно, то есть для замены телескопических стоек, пружин, поворотных кулаков и нижних рычагов подвески балку снимать с автомобиля не требуется.

Пружина и буфер передней подвески Форд Транзит

Снятие пружины

Снимите колпаки колес и ослабьте колесные гайки.

Поднимите переднюю часть автомобиля над землей на высоту не менее 500 мм (под балкой передней подвески) и установите на подставки. Подставки размещайте позади балки.

Снимите соответствующее переднее колесо.

Отсоедините от нижнего рычага стойку стабилизатора поперечной устойчивости Форд Транзит.

Вытащите шплинт из корончатой гайки шарнира рулевой тяги, отверните корончатую гайку и отсоедините рулевую тягу от рычага поворотного кулака Форд Транзит съемником. Отведите рулевую тягу в сторону, чтобы она не мешала при дальнейшей работе.

Подставьте под нижний рычаг подвески домкрат и слегка приподнимите рычаг, чтобы разгрузить шаровую опору (домкрат должен быть установлен так, чтобы оставался доступ к трем болтам крепления шаровой опоры на нижней стороне рычага).

Отверните три гайки и удалите шайбы и болты крепления шаровой опоры нижнего рычага. Медленно опуская домкрат, отсоедините шаровую опору от нижнего рычага.

После того, как рычаг будет полностью опущен, пружина подвески Форд Транзит разгрузится и ее можно будет снять.

Верхний виток пружины опирается на резиновую подушку, которую нужно извлечь из гнезда в балке подвески. Осмотрите подушку и замените ее при необходимости.

Замена буфера передней подвески Форд Транзит

Буфер расположен в середине верхней опоры пружины на консоли балки подвески (рис.158). Если нужно заменить буфер, срежьте или стяните старый буфер с пальца.

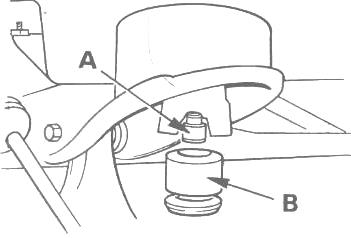

Рис.158. Буфер (В) передней подвески Форд Транзит и палец буфера (А)

Смажьте палец и новый буфер мыльным раствором и напрессуйте буфер на палец домкратом. Правильно установленный буфер должен поворачиваться на пальце усилием руки.

Установка пружины

Установите на пружину верхнюю подушку так, чтобы конец витка пружины вошел в соответствующее углубление.

Вставьте пружину с подушкой между балкой и нижним рычагом подвески Форд Транзит; при этом нижний конец пружины должен войти в углубление на рычаге.

Поднимите нижний рычаг подвески домкратом, сжимая пружину, и соедините рычаг с шаровой опорой. Вставьте болты и наверните гайки; затяните их, соблюдая необходимый крутящий момент. Опустите домкрат и уберите его.

Очистите шаровый палец наконечника рулевой тяги, вставьте палец в рычаг поворотного кулака Форд Транзит и затяните корончатую гайку, соблюдая необходимый крутящий момент.

Вставьте новый шплинт. При необходимости немного подтяните гайку, чтобы совместить ближайшее отверстие под шплинт с вырезом в гайке.

Присоедините стойки стабилизатора поперечной устойчивости Форд Транзит. Помните, что тарельчатые шайбы должны быть обращены выпуклыми сторонами к резиновым втулкам, как показано на рис.159.

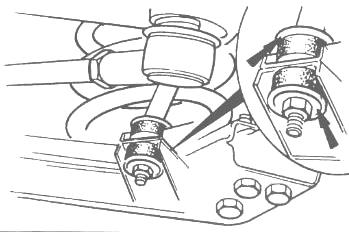

Рис.159. Стойка и втулки стойки стабилизатора поперечной устойчивости Форд Транзит. Обратите внимание на положение шайб (показаны стрелками)

Установите колесо и остальные снятые ранее детали и опустите автомобиль на землю.

Нижний рычаг подвески Форд Транзит

Снятие нижнего рычага

Снимите пружину передней подвески, как описано выше.

Удалите шплинты, отверните гайки, снимите шайбы и вытащите шарнирные болты крепления нижнего рычага к балке подвески Ford Transit (заднее крепление) и к кронштейну (переднее крепление). Снимите нижний рычаг с автомобиля.

Внимательно осмотрите рычаг. Если на нем видны трещины или рычаг деформирован, его нужно заменить. Кроме того, осмотрите резинометаллическую втулку заднего шарнира рычага и замените ее, если она изношена или повреждена.

Замена втулки нижнего рычага подвески Форд Транзит (задний шарнир рычага)

Чтобы извлечь из проушины рычага старую втулку, можно изготовить простой съемник из длинного болта, гайки, двух широких прочных шайб и куска трубы подходящего диаметра (диаметр трубы должен быть немного меньше внутреннего диаметра проушины рычага); желательно для извлечения втулки использовать пресс.

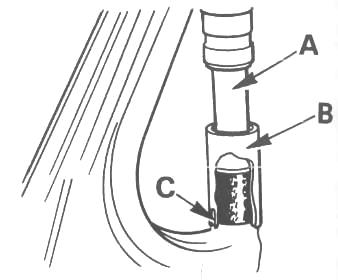

Рис. 160. Запрессовка втулки нижнего рычага подвески Форд Транзит

A. Приспособление для запрессовки, B. Оправка (часть приспособления) со вставленной в нее втулкой, C. Ребро жесткости на рычаге подвески должно войти в вырез оправки

Устанавливайте новую втулку с помощью оправки и пресса. На стенке оправки нужно сделать прорезь, в которую должно входить ребро жесткости рычага (рис. 160).

Чтобы облегчить установку втулки, смажьте моторным маслом ее наружную поверхность и проушину нижнего рычага.

Установка нижнего рычага Форд Транзит

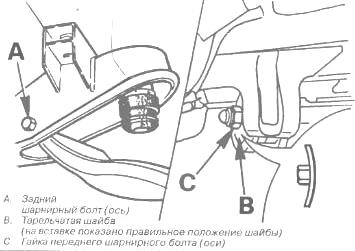

Рис.161. Крепление нижнего рычага подвески Форд Транзит

Совместите нижний рычаг с отверстиями на балке подвески Ford Transit и на кронштейне и вставьте шарнирные болты.

Наденьте не передний болт тарельчатую шайбу, расположив ее выпуклой стороной в сторону втулки кронштейна (рис.161). Наверните гайки, не затягивая их окончательно.

Установите пружину.

После присоединения всех снятых ранее деталей опустите автомобиль на землю, а затем окончательно затяните шарнирные болты и гайки нижнего рычага, соблюдая необходимый крутящий момент.

Кронштейн нижнего рычага подвески Форд Транзит — замена втулки переднего шарнира нижнего рычага

Поднимите и установите на опоры переднюю часть автомобиля.

Отсоедините от нижнего рычага передней подвески стойку стабилизатора поперечной устойчивости.

Отверните гайку с болта крепления кронштейна нижнего рычага к шасси Форд Транзит (рис.162) и удалите шайбу. Подставьте под кронштейн домкрат и слегка приподнимите кронштейн, чтобы снять нагрузку с болта, после чего вытащите болт. Опустите и удалите домкрат.

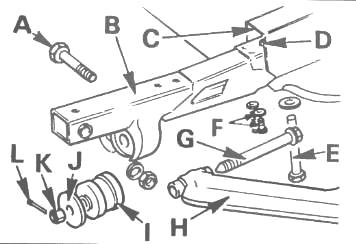

Рис.162. Детали кронштейна и переднего шарнира нижнего рычага подвески Форд Транзит

A. Болт крепления кронштейна нижнего рычага к шасси, B. Кронштейн нижнего рычага, C. Балка передней подвески, D. Установочный штифт, E. Болт крепления балки подвески Ford Transit к шасси, F. Болты крепления кронштейна нижнего рычага к балке подвески (типа «Ток»), G. Передний шарнирный болт (ось) рычага подвески, H. Нижний рычаг подвески, I. Втулка кронштейна рычага, J. Тарельчатая шайба, K. Гайка, L. Шплинт

Вытащите шплинт и отверните гайку переднего шарнирного болта нижнего рычага. Удалите шарнирный болт и тарельчатую шайбу.

Выверните два болта крепления кронштейна нижнего рычага к балке подвески Форд Транзит, затем отверните болт крепления балки подвески к шасси.

Отделите кронштейн нижнего рычага от балки подвески (кронштейн фиксируется на балке установочными штифтами) и снимите кронштейн с автомобиля.

Чтобы извлечь втулку, зажмите кронштейн в тисках проушиной кверху и выпрессуйте втулку съемником или при помощи длинного болта, гайки, двух прочных шайб и трубчатой оправки.

Перед установкой новой втулки очистите проушину кронштейна. Смажьте моторным маслом проушину и втулку и запрессуйте втулку в кронштейн при помощи тисков и трубчатой оправки.

Концы правильно установленной втулки должны выступать с обеих сторон проушины кронштейна на одинаковую величину.

Установку кронштейна осуществляйте в порядке, обратном снятию.

Обратите внимание на следующее:

- Прежде чем затягивать болты и гайки, убедитесь, что установочные штифты кронштейна полностью вошли в соответствующие отверстия на балке подвески.

- Тарельчатая шайба под гайкой шарнирного болта нижнего рычага должна быть установлена выпуклой стороной к резиновой втулке.

- Гайку шарнирного болта окончательно затягивайте только после того, как автомобиль будет поставлен на колеса. Гайку зафиксируйте новым шплинтом.

- Болты крепления балки подвески Форд Транзит к шасси и два болта крепления кронштейна к балке вначале заворачиваются усилием руки.

- После этого необходимо установить болт крепления кронштейна к шасси (чтобы совместить отверстия под этот болт, нужно приподнять кронштейн домкратом) и затянуть его, соблюдая необходимый крутящий момент.

- После этого можно окончательно затягивать остальные болты крепления кронштейна.

- При присоединении стойки стабилизатора следите за правильным расположением тарельчатых шайб.

Шаровая опора Форд Транзит — замена

Шаровую опору Форд Транзит можно заменить, не снимая телескопическую стойку и нижний рычаг подвески.

Ослабьте гайки соответствующего переднего колеса, поднимите переднюю часть автомобиля, установите подставки и снимите колесо.

Подставьте под нижний рычаг подвески Ford Transit домкрат и слегка приподнимите рычаг, чтобы снять нагрузку с шаровой опоры (домкрат должен быть установлен так, чтобы оставался доступ к трем болтам крепления шаровой опоры на нижней стороне рычага).

Отсоедините скобу, крепящую тормозной шланг к телескопической стойке.

Отверните четыре болта и отделите поворотный кулак от телескопической стойки Форд Транзит. Подставьте под ступицу подпорку, чтобы вес поворотного кулака со ступицей не нагружал шаровую опору.

Вытащите шплинт из корончатой гайки пальца шаровой опоры, отверните гайку (рис.163) и выпрессуйте палец из поворотного кулака съемником шаровых шарниров.

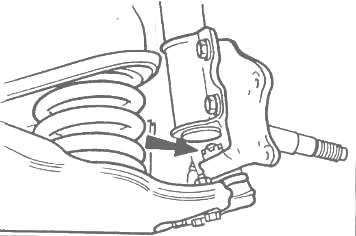

Рис.163. Корончатая гайка пальца шаровой опоры Форд Транзит

Отверните три гайки и удалите шайбы и болты крепления шаровой опоры к нижнему рычагу. Отсоедините шаровую опору от нижнего рычага.

Установка шаровой опоры Форд Транзит производится в обратной последовательности.

При установке необходимо учитывать следующее:

- Палец шаровой опоры вставляйте в поворотный кулак таким образом, чтобы отверстие под шплинт располагалось поперек оси вращения колеса — это облегчит установку шплинта.

- Если при наворачивании корончатой гайки палец шаровой опоры Форд Транзит проворачивается, плотно прижмите шаровую опору к поворотному кулаку, чтобы палец заклинило в конусном отверстии.

На моделях поздних выпусков в верхнем торце пальца имеется гнездо под шестигранный ключ размером 9 мм.

- Следите, чтобы при установке не повредить чехол шаровой опоры — чехол легко повредить, если вставить корпус шаровой опоры в нижний рычаг слишком глубоко.

- Корончатую гайку пальца шаровой опоры Форд Транзит затягивайте с необходимым крутящим моментом, а затем при необходимости подтяните до совмещения ближайшего отверстия под шплинт с прорезью в гайке. Гайку зафиксируйте новым шплинтом.
