Обслуживание колес и шин автомобилей Форд Транзит

На автомобилях Ford Transit устанавливаются колеса со стальными штампованными дисками, которые крепятся к ступицам гайками на пяти или шести шпильках.

Обслуживание колес и шин автомобилей Форд Транзит

Шины, которыми изначально снабжаются автомобили Ford Transit, имеют индикаторы износа (поперечные полосы более мелкого рисунка протектора), которые проявляются, когда глубина рисунка протектора достигает приблизительно 16 мм.

Износ протектора можно определить при помощи простого и недорогого прибора, известного как щуп-индикатор глубины рисунка протектора.

Шины Форд Транзит не требуют ремонта в течение всего срока их эксплуатации, если не считать случаев их износа или механических повреждений.

Необходимо периодически их осматривать, выполняя следующие рекомендации:

- Регулярно проверяйте давление воздуха в шинах и поддерживайте его на необходимом уровне.

Рекомендуемая величина давления указывается изготовителями автомобиля и обычно отличается для разных моделей (поскольку выпускается очень много разновидностей автомобиля Ford Transit, у авторов данного Руководства нет возможности перечислить данные для всех выпускаемых моделей).

- Проверять давление следует перед поездкой, когда шины в холодном состоянии, а не после того, как автомобилем только что пользовались (если измерять давление в разогретых шинах, то вследствие расширения воздуха при нагревании будет получено завышенное значение).

Ни в коем случае не снижайте давление, иначе после остывания шин Форд Транзит оно окажется значительно ниже нормы. Для проверки давления пользуйтесь шинным манометром или индикатором.

- Своевременно обращайте внимание на неравномерный износ протектора. Несимметричный или «пятнистый» износ протектора свидетельствует о неправильной установке передних колес и/или о необходимости их балансировки.

Если вы обнаружили эти неисправности, устраните их как можно скорее.

- При пониженном давлении шина автомобилей Форд Транзит вследствие чрезмерной деформации будет перегреваться, и протектор не будет обеспечивать достаточного сцепления с дорожной поверхностью.

Это приведет к быстрому износу шины, не говоря уже об ухудшении управляемости автомобиля и возможности разрыва шины в связи с перегревом. О пониженном давлении свидетельствует ускоренный износ крайних частей протектора.

- Следствием повышенного давления будет быстрый износ центральной части протектора, ухудшение сцепления с дорожной поверхностью и более «жесткий» ход автомобиля Ford Transit.

- Регулярно проверяйте шины на наличие повреждений (порезов, обнажающих корд, или вздутия шины вследствие внутреннего разрыва корда), особенно на боковой поверхности шин.

Периодически снимайте колеса Форд Транзит и очищайте грязь и пыль с внутренней и наружной поверхностей колесных дисков.

Проверяйте обода колес на наличие вмятин, коррозии и прочих повреждений. Поврежденные колесные диски следует заменять при первой возможности.

Чтобы избежать ускоренного износа деталей подвески и рулевого управления необходимо, чтобы шины были отбалансированы.

Дисбаланс колес обычно проявляется в виде вибрации всего автомобиля, хотя иногда вибрирует только рулевое колесо.

Балансировать колеса можно как непосредственно на автомобиле, так и отдельно. При проведении балансировки колес на автомобиле отметьте положение колеса по отношению к ступице, чтобы в дальнейшем при снятии колеса устанавливать его в то же положение.

Общий износ шин во многом зависит от манеры вождения — резкие торможения и ускорения, а также большая скорость на крутых поворотах ведут к быстрому износу шин.

Перестановка шин Ford Transit (например, замена местами передних и задних) может привести к более равномерному их изнашиванию, однако имейте в виду, что это в конце концов приведет к необходимости одновременной замены всего комплекта шин, что может оказаться весьма дорогим удовольствием.

Передние шины Форд Транзит могут изнашиваться неравномерно в результате неправильной установки колес. Углы установки передних колес должны всегда соответствовать величинам, указанным производителем автомобилей.

Одновременно с давлением в шинах проверьте затяжку гаек колес.

Регулировка углов установки передних колес Форд Транзит

Точная установка передних колес очень важна для обеспечения правильной работы рулевого управления Форд Транзит и предотвращения неравномерного износа шин.

Перед проверкой геометрии рулевого управления/подвески убедитесь, что шины правильно накачаны, передние колеса не повреждены, а подшипники передних ступиц и шарниры рулевого управления и подвески не имеют люфтов.

Автомобиль Форд Транзит должен быть в снаряженном состоянии (незагружен). Кроме того, следует установить автомобиль на ровную поверхность и несколько раз качнуть его, чтобы устранить остаточные напряжения в шарнирах подвески.

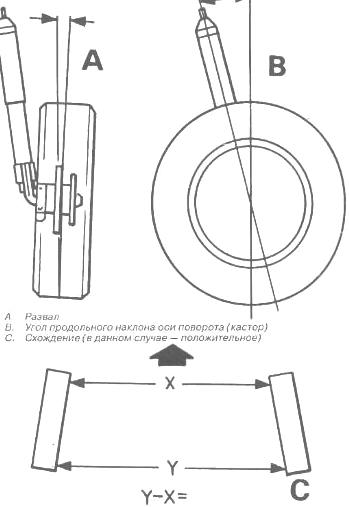

Рис.190. Схема измерения углов установки передних колес Форд Транзит

Вообще, различают четыре основных угла установки колес (рис.190):

- развал колес — это угол (в градусах), на который передние колеса отклоняются от вертикали, если смотреть на них спереди. Развал считается положительным, если верхние точки колес наклонены от вертикали наружу.

- продольный угол наклона оси поворота (кастор) колеса Форд Транзит — это угол между осью поворота переднего колеса и вертикальной линией, если смотреть сбоку автомобиля. Угол считается положительным, если ось поворота колеса наклонена от вертикали назад.

- поперечный угол наклона оси поворота колеса (на рисунке не показан) — это угол между вертикалью и осью поворота переднего колеса, если смотреть спереди.

Если на автомобиль установлен жесткий передний мост, то ось поворота колеса совпадает с осью шкворня поворотного кулака.

В случае независимой подвески передних колес, осью поворота переднего колеса Форд Транзит является воображаемая линия, проведенная через верхнее крепление телескопической стойки подвески и шаровую опору нижнего рычага.

- схождение колес — это величина (в мм), на которую различается расстояние между краями ободьев колес, измеренное на высоте ступицы спереди и сзади от оси вращения колес.

Если расстояние между передними точками ободьев меньше, чем между задними, то схождение принято считать положительным.

За исключением схождения, все углы установки колес выставляются во время изготовления автомобиля и регулировке не подлежат.

Поэтому можно предполагать, что если автомобиль Ford Transit не подвергался ударам при авариях, то его колеса установлены правильно (разумеется, углы установки колес могут измениться при чрезмерном износе шарниров и прочих деталей подвески и рулевого управления, а также подшипников ступиц колес).

Регулировка схождения передних колес Форд Транзит

Для проверки схождения колес Форд Транзит существует два основных метода. Один заключается в измерении расстояния между передними и задними краями ободьев колес при помощи специальной телескопической линейки.

Если после проведения проверки (любым из предложенных методов) обнаруживается необходимость регулировки, проделайте следующее.

Автомобили Форд Транзит с независимой передней подвеской

Запишите количество видимых витков резьбы у правого и левого наконечников рулевых тяг. Если количество витков одинаково в обеих сторон, то регулировку нужно проводить одновременно на обеими рулевыми тягами.

Если количество видимых витков на одной стороне больше, чем на другой, необходимо выровнять эти величины во время регулировки. После окончания работы количество видимых витков резьбы с обеих сторон должно быть одинаковым — это очень важно.

Чтобы изменить схождение колес Форд Транзит, ослабьте контргайки наконечников рулевых тяг и внешние хомуты чехлов рейки, а затем вращайте тяги при помощи захвата (газового ключа) до получения желаемой величины схождения. Обе рулевые тяги имеют правую резьбу.

Поворачивайте каждый раз обе тяги на четверть оборота, а затем проверяйте величину схождения при помощи телескопической линейки.

После регулировки затяните контргайки и правильно установите резиновые чехлы рейки рулевого механизма Ford Transit, чтобы они не были скручены. Затяните внешние хомуты чехлов.

Автомобили Форд Транзит с жестким передним мостом

Ослабьте болты хомутов обоих наконечников поперечной рулевой тяги. Поскольку один из наконечников имеет левую резьбу, для регулировки схождения нужно просто вращать поперечную тягу в ту или другую сторону газовым ключом.

Поворачивайте тягу каждый раз на небольшую величину, а затем проверяйте величину схождения при помощи телескопической линейки.

После регулировки выровняйте наконечники (они должны находиться в одной плоскости) и затяните стяжные болты хомутов.
