Ремонт деталей подвески жесткого переднего и заднего мостов Форд Транзит

Передняя рессора Форд Транзит — снятие и установка

Поднимите переднюю часть автомобиля Ford Transit и поставьте на подставки, установив их под лонжероны шасси позади рессор.

Чтобы обеспечить лучший доступ, можно снять переднее колесо. Подставьте под балку моста домкрат.

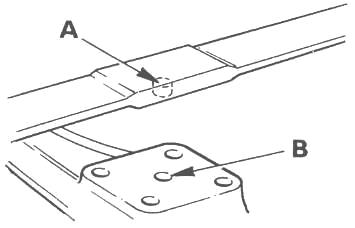

Рис.170. Бобышка рессоры (А) и ответное отверстие в балке переднего моста Форд Транзит (В)

Отверните гайки стремянок рессоры Форд Транзит и осторожно опустите домкрат вместе с балкой моста так, чтобы бобышка рессоры вышла из углубления в верхней площадке моста (рис.170). Снимите стремянки и накладку рессоры с резиновым буфером.

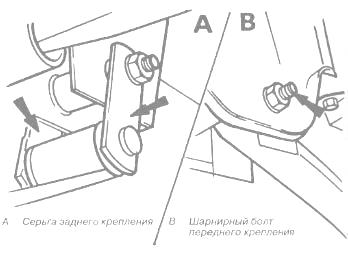

Рис.171. Крепление рессоры Форд Транзит

Отверните самоконтрящиеся гайки серег (заднего крепления) рессоры, и с помощью мягкой выколотки выбейте серьги молотком (рис.171А).

Отверните гайку шарнирного болта переднего крепления рессоры Форд Транзит (рис.171В) и осторожно выбейте болт выколоткой из мягкого металла, одновременно поддерживая рессору.

Извлеките рессору из кронштейнов и удалите ее из-под автомобиля.

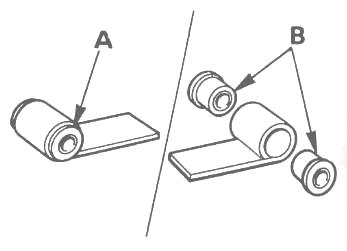

Рис.172. Втулки рессоры Форд Транзит: А — передняя проушина; В — задняя проушина

Извлеките из передней и задней проушин рессоры резиновые втулки (рис.172). Втулки можно выбить, выпрессовать или вырезать — независимо от способа следите, чтобы не повредить проушины рессоры.

Новые втулки, запрессуйте так, чтобы они выступали с обеих сторон рессоры на одинаковую величину (задние втулки запрессовываются до упора).

Осмотрите детали крепления рессоры Форд Транзит — стремянки, шарнирные болты и серьги, а также накладку и буфер рессоры. Изношенные детали замените.

Чтобы заменить буфер, отверните гайку с обратной стороны накладки рессоры. Самоконтрящиеся гайки должны ОБЯЗАТЕЛЬНО заменяться новыми.

Установка рессоры производится в обратном порядке.

Обратите внимание на следующее:

- При присоединении рессоры к балке моста Форд Транзит убедитесь, что бобышка рессоры полностью вошла в углубление на опорной площадке балки моста.

- Гайки стремянок затягивайте в несколько этапов, соблюдая необходимый крутящий момент.

- Гайки шарнирного болта и серег рессоры окончательно затягивайте после того, как автомобиль будет поставлен на колеса.

Задняя рессора Форд Транзит — снятие и установка

Поднимите заднюю часть автомобиля и поставьте на подставки, установив их под лонжероны шасси. Снимите заднее колесо и подставьте под задний мост домкрат.

Отверните самоконтрящиеся гайки серег (заднего крепления) рессоры, и с помощью мягкой выколотки выбейте серьги молотком.

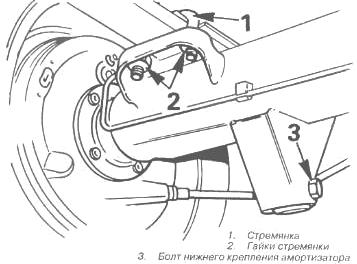

Рис.173. Крепление рессоры к заднему мосту Форд Транзит

Отверните гайку шарнирного болта переднего крепления рессоры и осторожно выбейте болт выколоткой из мягкого металла.

Отверните гайки стремянок рессоры Форд Транзит и снимите стремянки и накладку рессоры (рис.173)

Поднимите рессору и удалите ее из-под автомобиля.

Извлеките из передней и задней проушин рессоры Форд Транзит резиновые втулки. Втулки можно выбить, выпрессовать или вырезать — независимо от способа следите, чтобы не повредить проушины рессоры.

Новые втулки, запрессуйте так, чтобы они выступали с обеих сторон рессоры на одинаковую величину (задние втулки запрессовываются до упора).

Осмотрите детали крепления рессоры Ford Transit — стремянки, шарнирные болты и серьги, а также накладку и буфер рессоры. Изношенные детали замените. Самоконтрящиеся гайки должны ОБЯЗАТЕЛЬНО заменяться новыми.

Установка рессоры производится в обратном порядке.

Обратите внимание на следующее:

- При присоединении рессоры к балке моста Форд Транзит убедитесь, что центральный болт рессоры полностью вошел в углубление на опорной площадке моста.

- Гайки стремянок затягивайте в несколько этапов, соблюдая необходимый крутящий момент.

- Гайки шарнирного болта и серег рессоры окончательно затягивайте после того, как автомобиль будет поставлен на колеса.

- Если автомобиль оборудован регулятором тормозных сил, проверьте его регулировку.

Передний амортизатор Форд Транзит — снятие и установка

В кабине автомобиля удалите резиновое кольцо и снимите две половины крышки верхнего крепления амортизатора.

Отверните гайку штока амортизатора Ford Transit и удалите шайбу и верхнюю пластину. При необходимости снимите резиновую подушку.

Под автомобилем отверните гайку нижнего крепления амортизатора, выбейте болт и снимите амортизатор.

Если из амортизатора вытекает рабочая жидкость, амортизатор нужно заменить, т.к. ремонту он не подлежит. Для проверки амортизатора зажмите его корпус в тисках с мягкими губками и сделайте несколько полных ходов штоком амортизатора.

Движение штока должно быть плавным, а сопротивление движению — равномерным на протяжении всего хода штока в обоих направлениях.

Если шток амортизатора Форд Транзит двигается без сопротивления или сопротивление неравномерное (рывками), то амортизатор должен быть заменен.

Рекомендуется одновременно заменять правый и левый амортизаторы, чтобы подвеска работала равномерно.

Осмотрите и при необходимости замените нижнюю резиновую втулку амортизатора Ford Transit.

Чтобы облегчить установку новой втулки, смажьте ее мыльным раствором. Новая втулка должна выступать из проушины амортизатора с обеих сторон на одинаковую величину.

Проверьте состояние подушки верхнего крепления, и если подушка имеет дефекты, замените ее. Старую подушку нужно вытащить или аккуратно вырезать из отверстия в кузове.

Смажьте новую подушку и отверстие в кузове мыльным раствором и запрессуйте подушку в отверстие, одновременно вращая ее.

Установите нижнюю пластину на верхний конец амортизатора Форд Транзит так, чтобы вырез на пластине совместился с плоской гранью на штоке амортизатора.

Смажьте отверстие в подушке и верхний конец штока амортизатора Ford Transit мыльной жидкостью и вставьте снизу шток в подушку верхнего крепления.

Наденьте на шток сверху верхнюю пластину и шайбу (верхнюю пластину можно надеть только в одном положении, совместив вырез в пластине с плоской гранью на штоке амортизатора). Наверните гайку, затянув ее на этом этапе усилием руки.

Поверните верхнюю пластину вместе со штоком амортизатора Форд Транзит так, чтобы стрелка с соответствующей меткой («L» для левого амортизатора и «R» — для правого) была направлена вперед, по ходу движения автомобиля.

После установки пластин верхнего крепления в нужное положение затяните гайку штока амортизатора, соблюдая необходимый крутящий момент.

Установите на верхнее крепление амортизатора крышку (крышка состоит из двух частей, которые стягиваются резиновым кольцом).

Присоедините нижний конец амортизатора к балке переднего моста и затяните гайку, соблюдая необходимый крутящий момент.

Задний амортизатор Форд Транзит — снятие и установка

Поднимите и установите на подставки заднюю часть автомобиля.

Отверните гайки нижнего и верхнего креплений, выбейте нижний болт и снимите амортизатор.

Если из амортизатора вытекает рабочая жидкость, амортизатор нужно заменить, т.к. ремонту он не подлежит. Для проверки амортизатора Форд Транзит зажмите его верхнюю или нижнюю проушину в тисках и сделайте несколько полных ходов штоком амортизатора.

Движение штока должно быть плавным, а сопротивление движению — равномерным на протяжении всего хода штока в обоих направлениях.

Если шток амортизатора Ford Transit двигается без сопротивления или сопротивление неравномерное (рывками), то амортизатор должен быть заменен.

Рекомендуется одновременно заменять правый и левый амортизаторы, чтобы подвеска работала равномерно.

Установку осуществляйте в обратном порядке. Окончательно гайки крепления амортизатора затягивайте после того, как автомобиль будет поставлен на колеса.

Стабилизатор поперечной устойчивости (передний) Форд Транзит — снятие и установка

Поднимите и установите на подставки переднюю часть автомобиля.

Отверните гайки крепления стоек стабилизатора к шасси.

Отверните гайки и удалите стальные пластины, стремянки и накладки стремянок стабилизатора Форд Транзит. Удалите стабилизатор вместе со стойками из-под автомобиля.

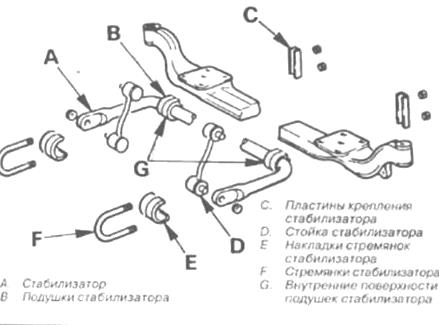

Рис.174. Детали крепления стабилизатора поперечной устойчивости Форд Транзит (жесткий передний мост)

Установку стабилизатора осуществляйте в обратном порядке.

Обратите внимание на следующее:

- Резиновые подушки стабилизатора Форд Транзит должны быть установлены на одинаковых расстояниях от концов стабилизатора так, чтобы расстояние между внутренними поверхностями подушек составляло 620 мм (рис.174).

- Все болты и гайки необходимо окончательно затягивать после того, как автомобиль будет стоять на колесах.
