Компоненты и регулировка сцепления Форд Транзит

На автомобили Ford Transit с механической коробкой передач устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной. Кожух (ведущий диск) сцепления прикреплен болтами к задней поверхности маховика.

Ведомый диск сцепления Форд Транзит, зажатый усилием диафрагменной пружины между маховиком и нажимным диском, может свободно скользить по шлицам первичного вала коробки передач.

Фрикционные накладки приклепаны к ведомому диску Форд Транзит, а его ступица имеет демпферные пружины, которые смягчают рывки и удары, передаваемые от ведущих колес через коробку передач, и обеспечивают плавное трогание автомобиля с места.

Круглая диафрагменная пружина установлена в кожухе сцепления на штифтах с канавками и удерживается на своем месте двумя опорными кольцами. К нажимному диску пружина крепится тремя стальными пружинными пластинами на заклепках.

Привод сцепления Форд Транзит состоит из педали, троса и механизма выключения сцепления.

Для компенсации износа фрикционных накладок на педали сцепления имеется автоматический регулятор, состоящий из зубчатого сектора и собачки.

Механизм выключения сцепления Форд Транзит состоит из выжимного шарикоподшипника, скользящего по направляющей втулке на передней стенке коробки передач, и рычага выключения сцепления, который может качаться в картере сцепления (рис.53).

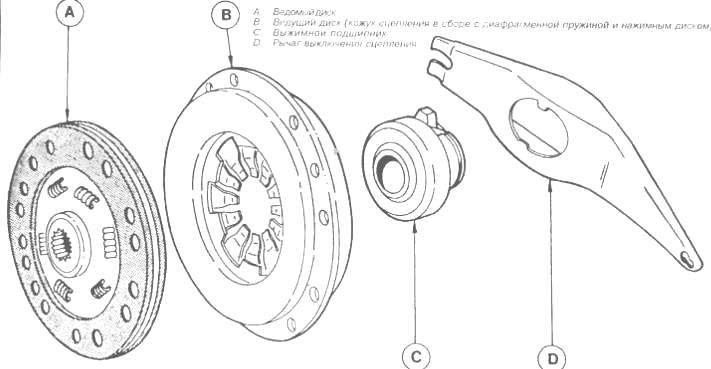

Рис.53. Основные части механизма сцепления Форд Транзит

А-Ведомый диск, В-Ведущий диск (кожух сцепления в сборе с диафрагменной пружиной и нажимным диском), С-Выжимной подшипник, D-Рычаг выключения сцепления

При нажатии на педаль трос сцепления приводит в действие рычаг выключения сцепления, который перемещает выжимной подшипник вперед.

Подшипник давит на лепестки диафрагменной пружины, перемещая, таким образом, центр пружины в сторону двигателя.

При перемещении центра пружины вперед ее периферийная часть перемещается в обратную сторону, отводя нажимной диск от маховика и освобождая ведомый диск сцепления Форд Транзит; ведомый диск и первичный вал коробки передач начинают вращаться независимо от двигателя, и передача крутящего момента прекращается.

При отпускании педали сцепления нажимной диск под давлением диафрагменной пружины прижимается к маховику, при этом ведомый диск немного сдвигается вперед по шлицам первичного вала коробки передач и оказывается плотно зажатым между нажимным диском и маховиком.

В таком положении крутящий момент передается от двигателя к коробке передач без изменения.

Техническое обслуживание сцепления Форд Транзит

Обслуживание сцепления Форд Транзит сводится к периодической смазке соединения троса с рычагом выключения сцепления.

Для этого нужно отогнуть резиновый чехол (снизу, под автомобилем) и смазать консистентной смазкой место соединения троса с рычагом. По окончании смазки установите чехол на место.

Регулировка сцепления обычно не требуется, но иногда бывает полезно ее проверить.

Привод сцепления Форд Транзит - проверка и регулировка

Сцепление Форд Транзит имеет автоматический регулятор, находящийся на педали сцепления, и поэтому ручной регулировки не требует.

Однако если при установке трос был натянут слишком сильно, автоматический регулятор не сможет ослабить натяжение троса, в результате чего сцепление будет «пробуксовывать» и быстро изнашиваться.

Регулировку привода сцепления Форд Транзит можно проверить следующим образом:

Поднять педаль сцепления Ford Transit до крайнего верхнего положения. При таком положении педали потяните за оболочку троса сцепления в месте соединения ее с перегородкой — оболочка должна вытягиваться из перегородки усилием руки. Если это так, то сцепление отрегулировано правильно.

При слишком сильном натяжении троса попробуйте освободить собачку регулятора, резко дернув за трос в направлении от перегородки. Если это не помогает, потребуется заменить трос.

Чтобы снять старый трос, нужно перерезать его у рычага выключения сцепления. Удалите трос, отсоединив его от рычага выключения сцепления и от педали сцепления.

Установите новый трос. Поднять педаль сцепления вверх до упора, и в этом положении присоедините трос к педали и к рычагу выключения сцепления.

ННесколько раз нажмите на педаль сцепления, затем проверьте регулировку.

Трос сцепления Форд Транзит - снятие, установка

При отсутствии осмотровой ямы поднимите автомобиль, чтобы обеспечить под ним рабочее пространство.

Отцепите трос от зубчатого сектора автоматического регулятора на педали сцепления.

Под автомобилем отсоедините резиновый чехол рычага выключения сцепления от боковой поверхности картера сцепления и сдвиньте его вверх по тросу.

Вытащите трос из прорези на рычаге выключения сцепления Ford Transit и снимите резиновый чехол с троса.

Удалите трос, вытащив его из перегородки в сторону моторного отсека.

Для установки нового троса сцепления Форд Транзит нужно пропустить его через отверстие в перегородке и надеть на трос резиновый чехол со стороны рычага выключения сцепления. Присоедините трос к рычагу и установите чехол на место.

Поднимите педаль сцепления вверх до упора и закрепите ее в этом положении деревянным бруском; при этом собачка автоматического регулятора отойдет от зубчатого сектора.

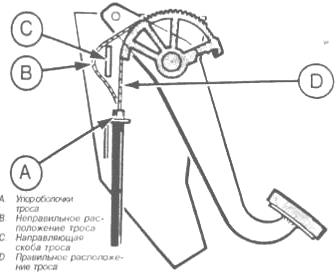

Рис.54. Крепление троса сцепления Форд Транзит к педали

А-Упор оболочки троса, В-Неправильное расположение троса , С-Направляющая скоба троса , D-Правильное расположение троса

Присоедините трос к зубчатому сектору педали, следя за тем, чтобы он был правильно расположен (рис.54).

Вытащите из-под педали деревянный брусок и несколько раз нажмите на педаль, чтобы отрегулировать натяжение троса.

Педаль сцепления Форд Транзит - снятие и установка

Отцепите трос от зубчатого сектора автоматического регулятора на педали сцепления.

Удалите с оси педали фиксатор и шайбу. Снимите педаль с оси.

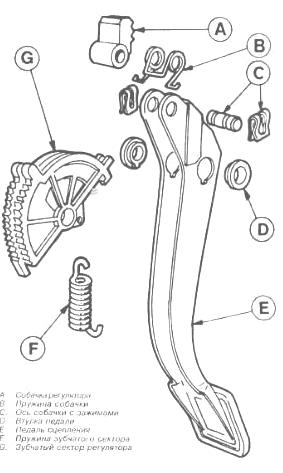

Рис.55. Детали автоматического регулятора привода сцепления Форд Транзит

А-Собачка регулятора, В-Пружина собачки, С-Ось собачки с зажимами, D-Втулка педали, E-Педаль сцепления, F-Пружина зубчатого сектора, G-Зубчатый сектор регулятора

Разбирайте педаль сцепления Ford Transit в следующем порядке: Вытащите две втулки, снимите зубчатый сектор регулятора и пружину сектора, затем удалите зажимы и вытащите ось собачки, снимите собачку и пружину, обратив внимание на их взаимное положение (рис.55).

Замените изношенные и поврежденные детали.

Установите в обратном порядке, пружину, собачку и ось собачки. Закрепите ось зажимами. Проверьте правильность установки собачки и пружины.

Присоедините к зубчатому сектору пружину и установите сектор на педаль сцепления.

Проверьте правильность установки пружины сектора. Установите на педаль новые втулки.

Поднимите собачку и поверните зубчатый сектор так, чтобы зубцы собачки оперлись на небольшую закругленную часть сектора. Присоедините пружину сектора к педали

Установите на место педаль сцепления Ford Transit с автоматическим регулятором и зафиксируйте ее фиксатором с шайбой. Присоедините к педали трос сцепления.

Снятие и установка сцепления Форд Транзит

Снятие сцепления Форд Транзит

Чтобы снять сцепление, необходимо отделить коробку передач от двигателя. Если не предполагается капитальный ремонт двигателя, удобнее снять коробку передач с автомобиля, оставив двигатель на месте.

С помощью надфиля нанесите риски на кожух сцепления и маховик Форд Транзит, чтобы пометить их взаимное положение. Если сцепление Ford Transit заменяется новым, наносить метки не нужно.

Постепенно, в диагональной последовательности выверните 6 болтов, которыми кожух крепления прикреплен к маховику.

Болты нужно выворачивать равномерно, чтобы не деформировать кожух сцепления и предотвратить его внезапное падение с маховика. Под головки болтов установлены пружинные шайбы.

Вывернув болты, снимите сцепление с установочных штифтов маховика. Обратите внимание на положение ведомого диска относительно маховика.

Установка сцепления Форд Транзит

Крайне важно, чтобы на фрикционных поверхностях ведомого и нажимного дисков, а также маховика, не попала смазка. Рекомендуется перед установкой сцепления вымыть руки и протереть нажимной диск и маховик чистой тряпкой.

Приложите ведомый диск сцепления Форд Транзит к маховику, следя за его правильным положением: выступающая часть ступицы с торсионной пружиной должна быть направлена в противоположную от маховика сторону.

Установите кожух сцепления на штифты, следя за тем, чтобы совместились сделанные ранее метки. Вставьте шесть болтов с пружинными шайбами и затяните их вручную так, чтобы ведомый диск был слегка прижат, но его можно было бы сдвинуть с места.

Ведомый диск сцепления Форд Транзит необходимо отцентровать так, чтобы при установке коробки передач первичный вал вошел во внутренние шлицы в ступице ведомого диска.

Лучше всего использовать для этой цели универсальную оправку для центровки сцепления или старый первичный вал от коробки передач.

Оправка должна плотно входить шлицевое отверстие ступицы ведомого диска, при этом ее узкий конец должен вставляться в направляющий подшипник, расположенный в торце коленчатого вала двигателя, в центре маховика).



Рис.56. Центровка ведомого диска сцепления Форд Транзит при помощи оправки

Вставьте оправку в ведомый диск и в направляющий подшипник (рис.56). Постепенно, в диагональной последовательности затяните болты кожуха сцепления, соблюдая необходимый крутящий момент. Вытащите оправку.

Установите на место коробку передач.

Выжимной подшипник и рычаг выключения сцепления Форд Транзит - снятие и установка

Если двигатель отсоединен от коробки передач, рекомендуется обязательно снять и осмотреть выжимной подшипник, находящийся на направляющей втулке в картере сцепления.

Если коробка передач находится на автомобиле (двигатель снят), снимите резиновый чехол и отсоедините трос от рычага выключения сцепления.

Отсоедините выжимной подшипник от рычага выключения сцепления Форд Транзит и снимите его с направляющей втулки.

Снимите рычаг выключения сцепления с шарового пальца и вытащите его из кожуха сцепления.

Проверьте выжимной подшипник. При наличии следов вытекающей из подшипника смазки, замените подшипник.

Установка рычага и подшипника сцепления Форд Транзит производится в обратном порядке.

При установке рычага следите, вилка на конце рычага вошла в зацепление с шаровым пальцем, а также убедитесь, что выжимной подшипник правильно соединен с рычагом.

Осмотр и замена деталей сцепления Форд Транзит

Осмотрите фрикционные поверхности нажимного диска и маховика на наличие повреждений.

Незначительными дефектами можно пренебречь, однако при наличии глубоких кольцевых канавок или большого износа необходимо заменить кожух сцепления Ford Transit, а поверхность маховика восстановить механической обработкой (при условии, что можно обойтись снятием минимального слоя металла). При сильном износе лучше заменить маховик.

Замените ведомый диск сцепления Форд Транзит, если фрикционные накладки изношены до заклепок. Если накладки замаслены, необходимо найти и устранить причину утечки масла.

Как правило, масло вытекает из-под изношенного сальника первичного вала коробки передач или заднего сальника коленвала. Проверьте шлицы ступицы ведомого диска на наличие чрезмерного износа.

Осмотрите кожух сцепления и диафрагменную пружину. Если на диафрагменной пружине имеются участки с цветами побежалости, появляющиеся в результате перегрева сцепления, ведущий диск в сборе нужно заменить.

Снимите выжимной подшипник и, вращая его, проверьте плавность хода подшипника.

Взявшись за наружное кольцо подшипника, попробуйте раскачать его в поперечном направлении относительно внутреннего кольца. Если чувствуется большой люфт или заедание при вращении подшипника, подшипник нужно заменить.

Возможные неисправности сцепления Форд Транзит

Рывки при трогании автомобиля с места

- Изношены или замаслились фрикционные накладки ведомого диска.

- Ослаблены или поломаны демпферные пружины ведомого диска.

- Изношены или разрушены опорные подушки двигателя или коробки передач.

Сцепление «ведет» (не полностью выключается)

- Ведомый диск сцепления Форд Транзит застрял на шлицах первичного вала.

- Первичный вал коробки передач заклинило в направляющем подшипнике коленвала.

- Неисправен автоматический регулятор педали сцепления.

- Неисправен ведущий диск сцепления (перекос нажимного диска).

Сцепление Форд Транзит пробуксовывает (не полностью включается)

- Изношены или замаслились фрикционные накладки ведомого диска.

- Диафрагменная пружина ослабла из-за перегрева.

- Чрезмерно сильно натянут трос сцепления.

Шум при нажатии на педаль сцепления Форд Транзит

- Выжимной подшипник нуждается в смазке или изношен.
