Механизм рулевой рейки и ГУР автомобиля Шевроле Круз

Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления ГУР Шевроле Круз

Согласно рекомендации завода-изготовителя жидкость в системе гидроусилителя руля Шевроле Круз не меняют в течение всего срока эксплуатации. Однако если жидкость в бачке сильно загрязнена и потемнела, то ее следует заменить.

При сильном загрязнении и потемнении жидкости проверьте исправность насоса ГУР и рулевого механизма Chevrolet Cruze. Возможно, их необходимо отремонтировать.

Для замены рабочей жидкости системы гидроусилителя рулевого управления Шевроле Круз выполните следующие операции:

Поднимите переднюю часть автомобиля до момента отрыва колес от поверхности площадки и установите автомобиль на опоры.

Извлеките предохранитель топливного насоса из монтажного блока в моторном отсеке.

Отверните пробку бачка ГУР Шевроле Круз.

Ослабьте хомут крепления шланга подачи жидкости к патрубку насоса гидроусилителя руля Шевроле Круз, сжав пассатижами его отогнутые ушки. Сдвиньте хомут по шлангу и отсоедините шланг от патрубка. Слейте жидкость из бачка в заранее подготовленную емкость.

Выверните болт-штуцер крепления трубопровода высокого давления к штуцеру насоса гидроусилителя рулевого управления Chevrolet Cruze и отсоедините трубопровод.

Слейте жидкость из системы гидроусилителя рулевого управления Шевроле Круз, два-три раза включив стартер и поворачивая рулевое колесо в обе стороны до упора.

Присоедините к насосу ГУР Шевроле Круз трубопровод и шланг залейте жидкость в бачок и удалите воздух из системы гидроусилителя рулевого управления.

Необходимость в прокачке возникает при попадании в гидравлическую систему воздуха во время замены жидкости, проведения ремонтных работ или при нарушении герметичности при эксплуатации.

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резкого поворота. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

Для прокачки системы гидроусилителя рулевого управления Шевроле Круз выполните следующие операции:

Залейте рабочую жидкость в систему гидроусилителя Chevrolet Cruze до минимального уровня.

Пустите двигатель и поверните рулевое колесо пять-шесть раз в обе стороны до упора.

Во время прокачки доливайте жидкость в бачок: ее уровень не должен падать ниже метки «MIN» на указателе уровня рабочей жидкости на пробке бачка.

Поворачивайте рулевое колесо от упора до упора в обе стороны до тех пор, пока не будет пузырьков воздуха в жидкости, залитой в бачок ГУР Шевроле Круз и не перестанет снижаться уровень рабочей жидкости в бачке.

Убедитесь в том, что уровень жидкости в бачке системы гидроусилителя рулевого управления (ГУР) Шевроле Круз практически не изменяется при повороте рулевого колеса в обе стороны. Если уровень жидкости изменяется более чем на 10 мм, а при остановке двигателя резко повышается, повторно прокачайте систему.

Замена реечного рулевого механизма Шевроле Круз

Механизм рулевой рейки автомобиля Шевроле Круз снимают для ремонта или замены. Однако учитывайте, что рулевой механизм - это важнейший элемент обеспечения безопасности движения.

Неквалифицированный ремонт механизма рулевой рейки Chevrolet Cruze может привести к тяжелым последствиям, поэтому при необходимости ремонтируйте его только в специализированной мастерской или заменяйте новым.

Отсоединив провод от клеммы «минус» аккумуляторной батареи.

Установите автомобиль на смотровую канаву.

Установите рулевое колесо в положение прямолинейного движения автомобиля.

Установите противооткатные упоры под задние колеса, вывесите переднюю часть автомобиля Chevrolet Cruze. Снимите передние колеса.

Отсоедините наружные наконечники рулевых тяг от рычагов поворотных кулаков.

В салоне под педальным узлом выверните стяжной болт клеммового соединения нижнего карданного шарнира к валу механизма рулевой рейки Шевроле Круз.

Снимите брызговики двигателя. Снимите приемную трубу

Выверните болт крепления фиксатора трубок, отсоедините трубки от механизма рулевой рейки Шевроле Круз и слейте рабочую жидкость из системы гидроусилителя в заранее подготовленную емкость или заглушите пробками.

Удерживая от проворачивания палец верхнего крепления стойки стабилизатора, отверните гайку и выведите палец верхнего шарнира стойки стабилизатора из кронштейна стойки передней подвески.

Выверните четыре болта крепления опоры кронштейна радиатора (по два с правой и левой стороны).

Выверните гайку стяжного болта крепления передней и задней опор подвески силового агрегата к подрамнику. Выверните болты крепления подрамника к кузову.

Опустите заднюю часть подрамника на 5-7 мм, чтобы был доступ к гайкам двух шпилек крепления рулевого механизма к подрамнику.

Отверните гайки двух шпилек крепления механизма рулевой рейки Шевроле Круз к подрамнику передней подвески слева и справа.

Немного приподнимите силовой агрегат и сдвиньте рулевой механизм вправо.

Снимите механизм рулевой рейки с автомобиля Шевроле Круз, вынув его через проем в нише правого колеса. Снимите резиновый уплотнитель с рулевого механизма.

Установите детали в порядке, обратном снятию. Заполните систему гидроусилителя рулевого управления рабочей жидкостью и удалите из нее воздух.

Проверьте и при необходимости отрегулируйте углы установки передних колес.

Проверка и замена ремня привода насоса ГУР Шевроле Круз

На двигателях Шевроле Круз объемом 1,6 л насос гидроусилителя рулевого управления приводится отдельным ремнем. Согласно рекомендации завода-изготовителя состояние и натяжение ремня привода насоса гидроусилителя рулевого управления необходимо проверять каждые 30 тыс. км.

Через 100 тыс. км пробега или 10 лет эксплуатации (в зависимости от того, что наступит раньше) ремень привода насоса гидроусилителя рулевого управления следует заменить независимо от его состояния.

Для проверки ремня привода насоса гидроусилителя рулевого управления Шевроле Круз выполните следующие операции:

Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев 15-20 Н (1,5-2 кгс). Если после проверки натяжение ремня не соответствует требуемым условиям, необходимо заменить ремень.

Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа или ремень замаслен, замените его.

Для замены ремня привода насоса ГУР Шевроле Круз выполните следующие операции:

Снимите ремень привода насоса гидроусилителя рулевого управления, разрезав его ножом.

Протрите чистой ветошью шкивы насоса гидроусилителя рулевого управления и коленчатого вала Chevrolet Cruze, чтобы исключить проскальзывание ремня привода насоса гидроусилителя рулевого управления при установке.

Установите приспособление для монтажа ремня привода насоса гидроусилителя рулевого управления на шкив коленчатого вала.

Наденьте новый ремень на шкив насоса гидроусилителя руля Шевроле Круз и установите его на монтажное приспособление.

Установите рычаг коробки передач в нейтральное положение.

Проворачивайте коленчатый вал двигателя по часовой стрелке за болт крепления его шкива, одновременно направляя ремень в ручей шкива до момента надевания ремня на шкив (в этот момент натяжение ремня ослабнет).

Проверните коленчатый вал до положения, при котором монтажное приспособление не будет зажато ремнем, и снимите приспособление.

Проверните коленчатый вал на несколько оборотов и проверьте правильность расположения ремня в ручьях шкивов. При необходимости повторите установку ремня.

Замена насоса гидроусилителя руля Шевроле Круз

При выходе насоса (рис, 25) из строя заменяйте его в сборе, так как ремонт требует специальных инструментов и оборудования.

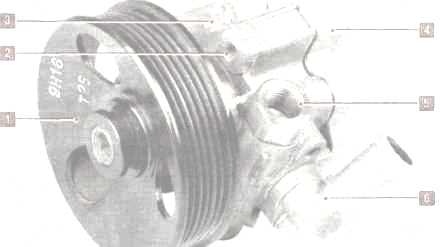

Рис. 25. Насос ГУР Шевроле Круз

1 - шкив насоса; 2 - отверстие болта крепления насоса; 3 - корпус насоса; 4 - задняя крышка корпуса насоса; 5 - патрубок трубопровода высокого давления; 6 - патрубок шланга подачи жидкости

Снимите ремень привода насоса гидроусилителя рулевого управления Chevrolet Cruze, разрезав его ножом.

Ослабьте хомут крепления шланга подачи жидкости к патрубку насоса гидроусилителя рулевого управления Шевроле Круз, сжав пассатижами его отогнутые ушки.

Сдвиньте хомут по шлангу и отсоедините шланг от патрубка.

Выверните болт-штуцер крепления трубопровода высокого давления к штуцеру насоса ГУР и отсоедините трубопровод.

Выверните два болта крепления насоса гидроусилителя рулевого управления со стороны выпускного коллектора. Снимите насос.

Установите насос гидроусилителя руля Шевроле Круз в порядке, обратном снятию.

Залейте жидкость в систему гидроусилителя рулевого управления и удалите из нее воздух.
