Обзор дизельного двигателя Форд Транзит

Двигатель Ford 4AB — четырехцилиндровый, рядный, жидкостного охлаждения, с верхним расположением клапанов. Двигатель установлен на автомобиле продольно, вместе с коробкой передач и сцеплением. Общий вид дизельного двигателя показан на рис. 1.

Коленчатый вал двигателя Форд Транзит вращается в пяти коренных подшипниках, имеющих вкладыши и съемные крышки. Нижние головки шатунов также выполнены разъемными (со съемными крышками шатунных подшипников).

Поршни Ford Transit присоединяются к верхним головкам шатунов при помощи «плавающих» поршневых пальцев. Каждый поршень имеет два компрессионных и одно маслосъемное кольцо.

Распределительный вал Форд Транзит расположен в блоке цилиндров. Клапаны приводятся в движение при помощи клапанного механизма, состоящего из толкателей, штанг и закрепленных на оси коромысел.

Распределительный вал и ТНВД (топливный насос высокого давления) приводятся во вращение от коленчатого вала зубчатым ремнем.

Масляный насос расположен на передней пластине двигателя Форд Транзит и приводится в движение с помощью зубчатой передачи от шестерни коленчатого вала. Для очистки масла используется полнопоточный масляный фильтр со сменным фильтрующим элементом.

Кроме того, маслом из системы смазки двигателя смазывается под давлением вакуумный насос сервоусилителя тормозной системы, который установлен на валу генератора.

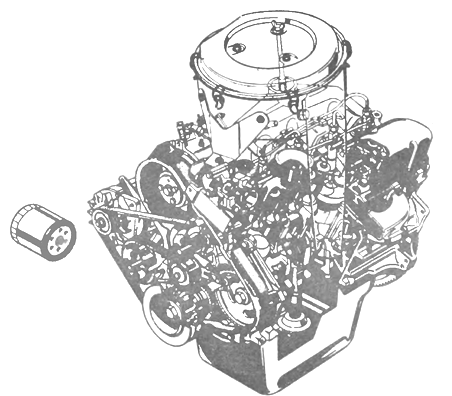

Рис.1. Дизельный двигатель Форд Транзит 2,5 л.

Некоторые двигатели Ford Transit оборудуются турбокомпрессором, при этом конструкция отдельных деталей и узлов этих двигателей отличается от аналогичных деталей двигателей без турбонаддува. Турбокомпрессор также смазывается под давлением маслом из системы смазки двигателя.

Двигатель Форд 4СА отличается от двигателя 4АВ наличием системы рециркуляции выхлопных газов (в дальнейшем — система рециркуляции), которая служит для уменьшения содержания окислов азота (NO) и непредельных углеводородов в выхлопных газах

Техническое обслуживание двигателя Форд Транзит

Проверка уровня моторного масла

При проверке уровня масла автомобиль Форд Транзит должен стоять на ровной горизонтальной площадке; с момента остановки двигателя должно пройти не менее 5 мин., необходимых для того, чтобы масло успело стечь в поддон (желательно проводить проверку на холодном двигателе).

Уровень масла проверяется при помощи масломерного щупа, расположенного с правой стороны двигателя (щуп имеет желто-черную рукоятку).

Чтобы проверить уровень масла, нужно вытащить щуп из направляющей трубки, протереть его, затем вставить на место до упора и опять вытащить. Уровень масла должен находиться между двумя метками на конце щупа.

Если уровень масла опустится ниже нижней метки, двигатель Форд Транзит может выйти из строя из-за недостатка смазки коренных и шатунных подшипников; если уровень окажется выше верхней метки, возможно загрязнение форсунок нагаром, повышенный расход масла и выход из строя сальников.

Помните, что быстрое снижение уровня масла свидетельствует о наличии утечки, либо об износе поршневых колец, цилиндров или направляющих втулок клапанов.

Характерным признаком износа поршневых колец и цилиндров является наличие синего дыма в выхлопных газах.

Проверьте состояние масла. Если масло на щупе имеет молочно-белый оттенок, это свидетельствует о смешивании масла с охлаждающей жидкостью.

Причиной этого может быть повреждение прокладки головки цилиндров или трещина в головке или блоке цилиндров — в этом случае двигатель Ford Transit требует ремонта, иначе дальнейшая эксплуатация приведет к быстрому выходу из строя подшипников коленвала.

Проверьте чистоту масла, растирая его между большим и указательным пальцами. Если ощущается наличие в масле твердых частиц (грязь, нагар или металлическая стружка), масло необходимо заменить.

При необходимости снимите крышку с маслоналивной горловины (спереди, на клапанной крышке) и долейте масло.

Масло удобнее всего заливать через воронку. Чтобы поднять уровень масла от нижней метки до верхней, необходимо от 0.5 до 1 л масла. Следите за тем, чтобы сорт масла соответствовал двигателю.

Замена масла и масляного фильтра Форд Транзит

Фильтр расположен в нижней правой части блока цилиндров Ford Transit, и может быть удален через колесную арку.

Сливная пробка в нижней части поддона имеет обычную шестигранную головку. Замену масла и фильтра лучше проводить на осмотровой яме.

Установите автомобиль Форд Транзит на ровную площадку, подставьте под сливную пробку поддона широкую емкость, выверните сливную пробку и слейте масло.

Если двигатель горячий, примите меры, чтобы не обжечься горячим маслом. После того, как все масло сольется, установите на место пробку и затяните ее, соблюдая необходимый крутящий момент.

Замените масляный фильтр. Для этого подставьте под фильтр емкость для сбора масла и выверните фильтр с помощью специального ременного (цепного) ключа.

Если специального ключа нет, можно вывернуть фильтр, проткнув его насквозь отверткой и используя отвертку как рычаг.

Начисто протрите основание фильтра на блоке цилиндров дизеля Форд Транзит. Смажьте моторным маслом уплотнение нового фильтра и вверните фильтр так, чтобы его уплотнение слегка коснулось блока цилиндров, а затем затяните его усилием руки, повернув на 3/4 оборота. Затягивать фильтр с большим усилием нельзя.

Залейте в систему свежее масло, запустите двигатель и дайте ему поработать несколько минут на холостом ходу, чтобы масло заполнило новый фильтр и систему. Проверьте, нет ли утечки масла.

Заглушите двигатель, проверьте и при необходимости долейте масло (уровень масла немного понизится, поскольку некоторое его количество уйдет на заполнение фильтра и масляных каналов).

Промывка пробки маслоналивной горловины - Снимите пробку, отсоедините от нее шланг вентиляции картера и внимательно осмотрите.

Промойте пробку в растворителе (бензине), очищая сетчатый фильтр щеткой. Перед установкой просушите пробку сжатым воздухом. Если пробка сильно загрязнена, замените ее.

Опоры двигателя Форд Транзит - осмотр и замена

Опоры двигателя Форд Транзит редко требуют внимания, однако в случае их неисправности увеличивается нагрузка на оставшиеся опоры и детали, связанные с двигателем, что увеличивает износ и может вызвать поломку этих деталей. Поэтому неисправные опоры должны быть немедленно отремонтированы.

Для проверки состояния опор подставьте под поддон двигателя домкрат с деревянной прокладкой. Слегка приподнимите двигатель, чтобы разгрузить опоры.

Внимательно осмотрите резиновые подушки двигателя Ford Transit. Трещины, разрывы или отслоение резины от металлической основы подушек не допускаются.

Кроме того, резина подушек может затвердеть от времени или стать чрезмерно мягкой вследствие постоянного контакта с моторным маслом. При наличии любого из этих дефектов подушки нужно заменить.

При помощи рычага попытайтесь сдвинуть опорные кронштейны двигателя относительно кузова. Если наблюдается чрезмерная подвижность, опустите двигатель и проверьте затяжку болтов и гаек опор. Замена опор двигателя

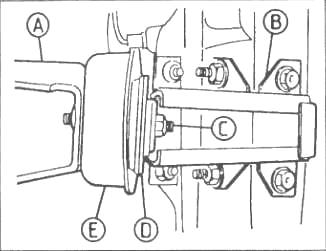

Рис.2. Опора двигателя Форд Транзит выпуска до 1992 г.

A. Опорный кронштейн двигателя, B. Лонжерон шасси, C. Гайка крепления опорной подушки, D. Резиновая подушка, Е. Колпак подушки

Чтобы заменить опоры, необходимо приподнять двигатель, чтобы разгрузить опоры. Сделать это можно либо при помощи домкрата снизу, либо при помощи лебедки сверху. Если применяется домкрат, подложите между ним и двигателем деревянную прокладку, чтобы не смять поддон.

Если воздушный фильтр установлен сверху на дизеле Ford Transit, его нужно снять, чтобы обеспечить необходимое пространство над двигателем. Кроме того, необходимо снять нижний брызговик двигателя (при наличии).

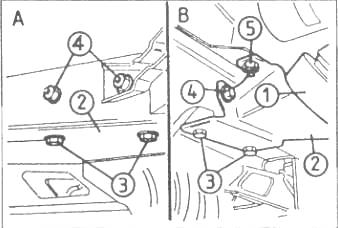

Рис. 3. Опора двигателя Форд Транзит — выпуска с 1992 по 1995 гг.: А — вид с внешней стороны лонжерона шасси; В — вид с внутренней стороны

1. Опорная подушка двигателя, 2. Кронштейн шасси для крепления двигателя, 3. Нижние болты кронштейна шасси, 4. Боковые болты кронштейна шасси (с гайками), 5. Верхние болты кронштейна шасси

После того, как опоры будут освобождены от веса двигателя, можно отвернуть болты и гайки и заменить поврежденные детали. Конструкция опор двигателя Ford Transit различных моделей показана на рис.2— 3.

При снятии опор запоминайте расположение болтов, гаек и шайб, а также взаимную ориентацию деталей. При установке опор следите, чтобы все детали устанавливались в прежнем порядке.

Не затягивайте болты и гайки полностью, пока все опоры не будут установлены. Следите, чтобы при полной затяжке болтов и гаек резиновые подушки не скручивались и не сминались.
