Компоненты подвески автомобилей Форд Транзит

Модели автомобилей Ford Transit имеют либо зависимую переднюю подвеску с жестким передним мостом, подвешенным на полуэллиптических рессорах, либо независимую подвеску передних колес с телескопическими стойками (Мак-Ферсон), отдельно стоящими винтовыми пружинами и нижними рычагами.

В первом случае (зависимая подвеска) жесткий передний мост, прикрепленный к кузову на рессорах, состоит из стальной кованой балки и двух поворотных кулаков, которые соединены с балкой при помощи шкворней с упорными подшипниками.

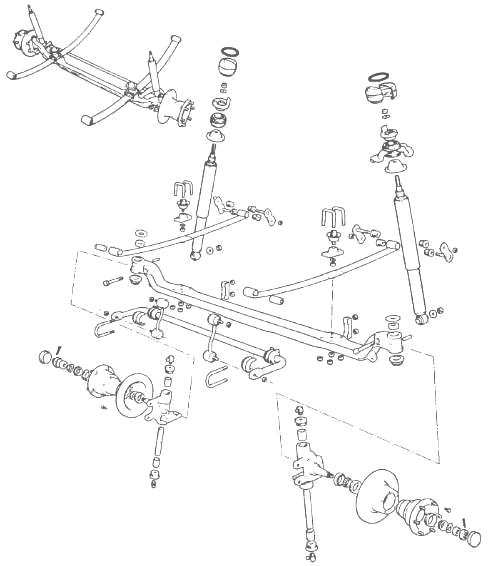

Рис.149. Детали зависимой передней подвески Форд Транзит с неразрезным (жестким) передним мостом

В шкворневые отверстия поворотных кулаков подвески Форд Транзит запрессованы бронзовые втулки; смазка втулок и шкворней осуществляется через пресс-масленки.

Для гашения колебаний автомобиля установлены телескопические амортизаторы и стабилизатор поперечной устойчивости (рис.149).

К поворотным кулакам прикреплены рулевые рычаги Форд Транзит (рычаги поворотных кулаков), соединенные между собой поперечной рулевой тягой в рулевую трапецию.

Левый рычаг поворотного кулака соединен продольной рулевой тягой с сошкой рулевого механизма типа «винт-гайка».

Независимая подвеска передних колес Форд Транзит состоит из нижних рычагов, телескопических стоек типа Мак-Ферсон, винтовых пружин и стабилизатора поперечной устойчивости.

Внутренняя сторона каждого рычага подвески соединена при помощи двух резинометаллических шарниров с поперечиной (балкой), а внешние концы рычагов прикреплены при помощи шаровых опор к поворотным кулакам.

Поворотные кулаки, в свою очередь, прикреплены болтами к нижним концам телескопических стоек, верхние концы которых шарнирно соединены с кузовом (шасси).

Телескопические стойки Ford Transit одновременно выполняют функции передних амортизаторов и осей поворота кулаков.

Между нижними рычагами и балкой подвески вставлены винтовые пружины, которые являются несущими упругими элементами независимой передней подвески.

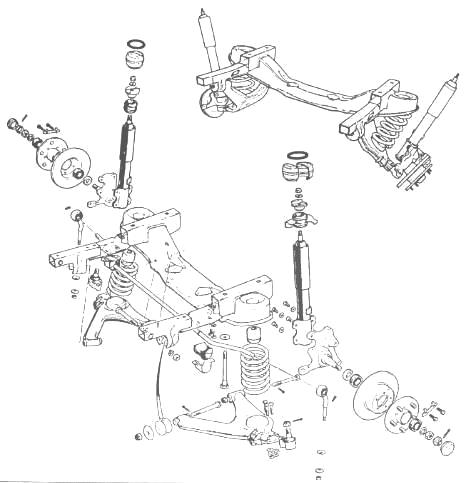

Рис.150. Детали независимой передней подвески Форд Транзит

Для повышения устойчивости автомобиля Форд Транзит на поворотах в подвеску встроен стабилизатор поперечной устойчивости (рис.150). К рычагам поворотных кулаков шарнирно прикреплены тяги механизма рулевой рейки.

Задняя подвеска Форд Транзит — зависимая, на продольных полуэллиптических рессорах с телескопическими амортизаторами. На некоторых моделях установлен задний стабилизатор поперечной устойчивости.

С 2001 года автомобиль Ford Transit может комплектоваться электрически управляемой пневмоподвеской VDS (Vehicle Dynamic Suspension) задней оси вместе с антиблокировочной тормозной системой Bosch 5.3 (рис. 151).

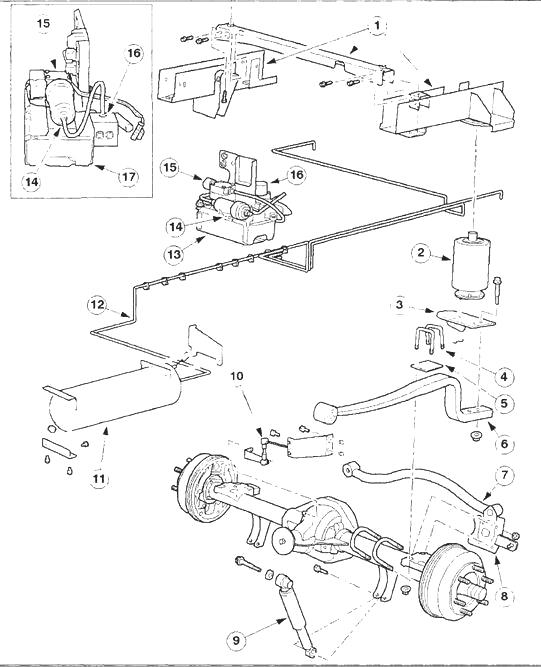

Рис. 151. Пневмоподвеска Форд Транзит

1 - Поперечная балка; 2 - Пневмобаллон; 3 - Опорный кронштейн; 4 - Стремянки; 5 - Направляющая плита; 6 - Продольный рычаг подвески; 7 - Поперечная реактивная штанга; 8 - Опорный кронштейн реактивной штанги; 9 - Амортизатор; 10 - Датчик высоты; 11 - Пневморезерувар; 12 - Пневомпровод; 13 - Опорный кронштейн блока управления подъемом кузова (функция «Подъем с колена»); 14 - Осушитель воздуха; 15 - Компрессор; 16 - Блок электромагнитных клапанов; 17 - Опорный кронштейн блока управления подъемом кузова (без функции «Подъем с колена»).

Пневмоподвеска Форд Транзит может быть двух видов. Первый вариант обеспечивает кузову постоянную высоту подъема при движении автомобиля.

Во втором варианте имеется выключатель, с помощью которого возможно опустить кузов настолько (функция «Подъем с колена»), чтобы облегчить погрузку/выгрузку груза.

Функция «Подъем с колена» активируется путем нажатия на выключатель на панели приборов слева от рулевого колеса возле выключателя света фар.

При работающем двигателе после активации функции «Подъем с колена» в выключателе загорается индикатор, который горит до отключения функции.

На автомобилях Форд Транзит van/bus/combi задние двери должны быть закрыты перед опусканием автомобиля, иначе функция «Подъем с колена» отключится автоматически. Выключатель, расположенный справа на стойке D, также должен быть нажат.

При опускании автомобиля ключ зажигания должен находиться в положении II, стояночная система должна быть активирована и должен быть нажат выключатель на панели приборов.

При достижении кузовом нижнего положения индикатор на выключателе начинает мигать.

При опускании кузова блок управления активирует электромагнитные клапаны для выпуска воздуха из баллонов пневмоподвески Ford Transit, которые отключаются при достижении кузовом нижнего положения.

Для поднятия кузова необходимо отпустить рычаг привода стояночной тормозной системы Кузов может быть либо опущен, либо поднят. Промежуточное положение отсутствует.

Снятие и установка компрессора пневмоподвески Форд Транзит

Затяните рычаг привода стояночной тормозной системы. Выключите зажигание. Закройте все двери.

Удалите воздух из пневмобаллонов и с помощью двух вспомогательных домкратов поднимите кузов на 100 мм над балкой задней оси.

Переключите выключатель пневмоподвески Форд Транзит в положение «OFF». Опустите автомобиль примерно на 40 мм. Установите под автомобиль опоры.

Открутите сливную пробку ресивера на два оборота. Закрутите сливную пробку ресивера с моментом 40 Нм. Извлеките уплотнители и отсоедините пневмопроводы от блока электромагнитных клапанов.

На автомобилях без функции «Загрузка с колена»

Извлеките уплотнители и отсоедините пневмопроводы от блока электромагнитных клапанов.

На всех автомобилях

Отсоедините разъемы проводки компрессора и блока электромагнитных клапанов. Снимите опорный кронштейн элементов пневмоподвески Форд Транзит.

На автомобилях с функцией «Загрузка с колена»

Извлеките уплотнители и отсоедините пневмопроводы от осушителя. Снимите осушитель воздуха.

На автомобилях без функции «Загрузка с колена»

Извлеките уплотнители и отсоедините пневмопроводы от осушителя. Снимите осушитель, открутив болт и прокрутив осушитель против часовой стрелки.

На всех автомобилях Ford Transit

Снимите компрессор. Установка проводится в порядке, обратном снятию.

Снятие датчика высоты кузова

Переключите выключатель пневмоподвески Форд Транзит в положение «OFF». Поднимите автомобиль и подставьте под него опоры.

Отсоедините разъем проводки отдатчика. Снимите датчик высоты кузова.

Обслуживание подвески Форд Транзит

Подняв передние колеса автомобиля над землей, возьмитесь за колесо сверху и снизу и попытайтесь покачать его вверх и вниз.

Небольшой, едва ощутимый люфт допускается, но если колесо раскачивается сильно, необходимо выяснить причину люфта. Нажать на педаль тормоза и продолжайте раскачивать колесо.

Если при нажатой педали тормоза люфт исчезнет, то причиной его является износ подшипников ступицы, а если останется прежним — неисправны шарниры или крепления подвески Ford Transit (люфт шкворня, шаровой опоры, телескопической стойки или нижнего рычага подвески — в зависимости от модели).

Подшипники задних ступиц подвески Форд Транзит проверяются аналогичным способом; регулировка задних ступиц дана в разделе Карданная передача и задний мост.

Возьмитесь за колесо с двух сторон и покачайте его вправо и влево. Если при этом ощущается люфт, его причиной могут быть изношенные подшипники ступицы или шарниры рулевого механизма.

Износ шарниров рулевых тяг заметен на глаз при покачивании колеса вправо и влево. Изношенные шарниры необходимо заменить.

На моделях Форд Транзит с независимой передней подвеской проверьте состояние шаровых опор, вставив рычаг изнутри между ободом колеса и рычагом подвески и попытавшись приподнять рычаг.

Допускается люфт в шаровой опоре не более 0.5 мм. При необходимости замените изношенную шаровую опору.

У жесткого переднего моста (зависимая передняя подвеска) необходимо периодически смазывать шкворни поворотных кулаков. Смазка осуществляется через пресс-масленки, которые имеются на верхней и нижней частях каждого поворотного кулака (рис.152).

Рис.152. Точки смазки шкворня поворотного кулака (жесткий передний мост Форд Транзит)

Перед тем, как смазывать шкворень, проверьте состояние втулок поворотного кулака, для чего покачайте колесо вверх и вниз, одновременно наблюдая за сочленением.

Небольшой люфт шкворня допустим, но при наличии чрезмерного износа обратитесь к представителю компании Ford для определения необходимости замены шкворня.

Для смазки шкворней нагнетайте смазку в пресс-масленки до тех пор, пока из зазора между поворотным кулаком и балкой моста не выступит свежая смазка.

Внимательно осмотрите все втулки, шарниры и соединения передней и задней подвески Форд Транзит.

Проверьте состояние втулок рессор (передних и задних), амортизаторов и стабилизатора поперечной устойчивости, а также нижних рычагов подвески и верхнего крепления телескопических стоек (независимая подвеска).

Допускается взаимное перемещение соединенных деталей в пределах упругости резиновых втулок, но чрезмерный люфт в этих соединениях свидетельствует о разрушении втулок и ослаблении креплений. Проверьте работу и герметичность амортизаторов.

Проверьте затяжку гаек стремянок передних и задних рессор Форд Транзит, подтянув их с необходимым моментом.

Ступицы передних колес Форд Транзит

Снятие передней ступицы Форд Транзит

Ослабьте колесные гайки (если колеса крепятся на шести шпильках, с левой стороны — левая резьба) и поднимите переднюю часть автомобиля. Подставьте подставки под передний мост. Снимите колесо с соответствующей стороны.

При независимой подвеске колес Форд Транзит отверните болт и отсоедините скобу крепления тормозного шланга к телескопической стойке.

Отверните два болта крепления тормозного суппорта, снимите суппорт и подвяжите его к кузову (шасси) так, чтобы тормозной шланг не был натянут.

При независимой подвеске колес верхний болт тормозного суппорта, полностью удалить невозможно.
Снимите колпак ступицы, вытащите шплинт и удалите держатель гайки.



Рис.153. Детали крепления передней ступицы Форд Транзит

Отверните гайку передней ступицы Ford Transit и удалите ее вместе с шайбой (рис.153). Помните, что гайка левой ступицы имеет левую резьбу.

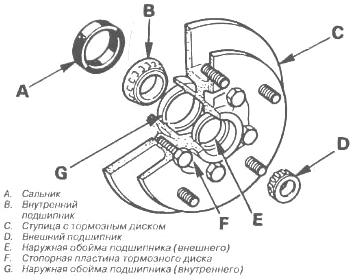

Рис.154. Передняя ступица и подшипники (независимая подвеска Форд Транзит)

Снимите ступицу с цапфы поворотного кулака. Вместе со ступицей снимается внешний подшипник переднего колеса — следите, чтобы он не выпал (рис.154 и 155)

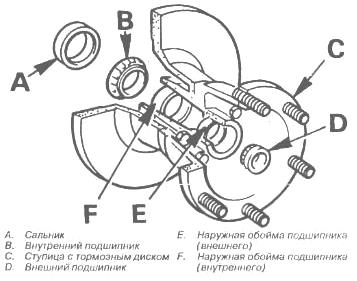

Рис.155. Передняя ступица и подшипники (жесткий передний мост Форд Транзит)

Если нужно снять со ступицы тормозной диск, нанесите на ступицу и диск метки и отверните болты.

На некоторых моделях под болты тормозного диска установлены стопорные пластины — в этом случае нужно отогнуть лапки стопорных пластин от граней болтов.

Замена подшипников передней ступицы Форд Транзит

Удалите с помощью отвертки сальник с обратной стороны ступицы.

Выбейте соответствующей выколоткой с обеих сторон наружные кольца подшипников. Чтобы кольца двигались равномерно, без перекоса, наносите удары поочередно по противоположным сторонам колец, равномерно передвигая выколотку вдоль окружности.

Тщательно промойте все детали в керосине и внимательно осмотрите их. При обнаружении дефектов на роликах или кольцах подшипники Ford Transit следует заменить в сборе. Ни в коем случае нельзя заменять только ролики подшипников, оставляя старые наружные кольца в ступице колеса.

Запрессуйте в ступицу Форд Транзит до упора новые наружные кольца подшипников.

Наденьте на цапфу внутренние кольца с роликами подшипников — подшипники должны надеваться на цапфу плотно, не имея больших люфтов. Если подшипники свободно «болтаются» на цапфе, необходимо заменить поворотный кулак.

Заполните подшипники смазкой, набив ее между роликами подшипников. Внутреннее пространство ступицы полностью заполнять смазкой не нужно.

Вставьте в ступицу внутренний подшипник и осторожно запрессуйте новый сальник.

Установите на ступицу тормозной диск, если он снимался. При установке диска совместите сделанные ранее метки и установите новы стопорные пластины болтов. Зафиксируйте болты, загнув лепестки стопорных пластин на грани.

Установка ступицы и регулировка подшипников Форд Транзит

Наденьте ступицу на цапфу, следя за тем, чтобы не повредить сальник (сальник предварительно смажьте).

Вставьте в ступицу внешний подшипник, надев его на цапфу после ступицы. Установите шайбу и наверните гайку ступицы. Гайку пока не затягивайте полностью.

Закрепите на поворотном кулаке Форд Транзит тормозной суппорт. Если отсоединялся тормозной шланг, присоедините его и прокачайте систему.

Установите переднее колесо и затяните колесные гайки.

Затяните гайку ступицы, одновременно равномерно проворачивая колесо, чтобы подшипники полностью сели на место.

Отверните на одну грань регулировочную гайку.

Установите на колесо стрелочный индикатор, как показано на рис.156. Щуп индикатора должен упираться в цапфу.

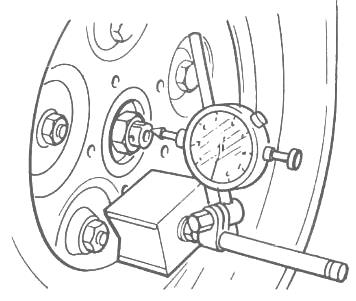

Рис.156. Проверка осевого люфта подшипников ступицы Форд Транзит стрелочным индикатором

Перемещая колесо вдоль оси, измерьте индикатором осевой люфт колесных подшипников.

Если значение люфта отличается от указанного, затяните или ослабьте регулировочную гайку для получения заданного люфта.

Наденьте держатель гайки и вставьте новый шплинт. Если шплинт не входит в отверстие, немного подтяните гайку.

Установите на место колпак ступицы, опустите автомобиль Форд Транзит на землю и затяните колесные гайки.
