Сервисное обслуживание переднего моста УАЗ-3962, УАЗ-3741

Главная передача и дифференциал переднего моста УАЗ-3962, УАЗ-3741 по конструкции аналогичны заднему мосту.

Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту. Дополнительно производится обслуживание и ремонт поворотных кулаков (рис.9).

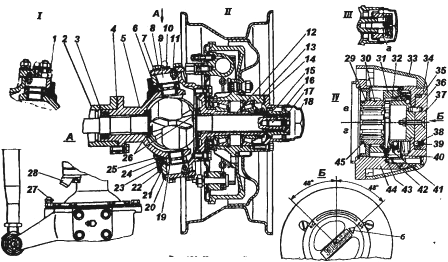

Рис. 9. Поворотный кулак УАЗ-3962, УАЗ-3741

а-сигнальная канавка; б-указатель; в-колеса отключены; г-колеса включены; I-правый поворотный кулак; II-левый поворотный кулак; III-муфта отключения колес; IV-муфта отключения колес (вариантное исполнение); 1-рычаг поворотного кулака; 2-кожух полуоси; 3-сальник; 4,20-прокладки; 5-шаровая опора; 6-корпус поворотного кулака; 7-опорная шайба; 8-накладка; 9-шкворень; 10-пресс-масленка; 11-стопорный штифт; 12-цапфа; 13-ступица колеса; 14-ведущий фланец; 15-муфта; 16-болт муфты; 17-шарик фиксатора; 18-защитный колпак; 19-втулка шкворня; 21-внутренняя обойма; 22-кольцо-перегородка; 23- наружная обойма; 24-резиновое уплотнительное кольцо; 25-войлочное уплотнительное кольцо; 26-упорные шайбы; 27-болт ограничения поворота; 28- упор-ограничитель поворота колеса; 29-кольцо; 30-ведущая шлицевая втулка; 31-соединительная шлицевая втулка; 32-ведущая втулка; 33-колпак; 34- крышка; 35-манжета; 36-штифт; 37-переключатель; 38-шарик; 39, 41-пружина; 40-прокладка; 42-ведомая втулка; 43-растяжная пружина; 44-корпус; 45-запорное кольцо

Техническое обслуживание переднего моста УАЗ-3962, УАЗ-3741

При техническом обслуживании переднего ведущего моста УАЗ-3741, УАЗ-3962 проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках.

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис.9) поворота колес, регулировочных болтов 27 и надежность их стопорения.

Проверка и регулировка зазора шкворней поворотного кулака УАЗ-3962, УАЗ-3741

- Проверку максимальных углов поворота колес производите на специальном стенде.

- Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис.9).

- Схождение колес регулируйте изменением длины поперечной рулевой тяги.

- Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

- Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера сзади.

- По окончании регулировки затяните стопорные гайки. Момент затяжки 103-127 Нм (10,5-13 кг/см).

Снятие переднего моста УАЗ-3962, УАЗ-3741

Снятие переднего моста УАЗ-3741, УАЗ-3962 производите в следующем порядке:

- Установите колодки под задние колеса автомобиля.

- Отсоедините на левом и правом лонжеронах трубопроводы гидравлической тормозной системы от гибкого шланга, идущего к тормозным механизмам передних колес. Отверните гайки крепления гибких шлангов и снимите их.

- Отверните гайки крепления нижних концов амортизаторов переднего моста УАЗ-3962, УАЗ-3741.

- Отверните болты крепления переднего карданного вала к фланцу ведущей шестерни.

- Расшплинтуйте и отверните гайку шарового пальца сошки, отсоединив тягу от сошки.

- Отверните гайки крепления стремянок передних рессор, снимите подкладки, стремянки и накладки. Поднимите за раму переднюю часть автомобиля.

- Рассоединив рулевую тягу от сошки, отсоедините стабилизатор 16 (см. рис.10) поперечной устойчивости от продольных рычагов 1 подвески, поперечную тягу 2 от кронштейна 11 на раме, задние концы продольных рычагов 1 от кронштейнов 5 на раме.

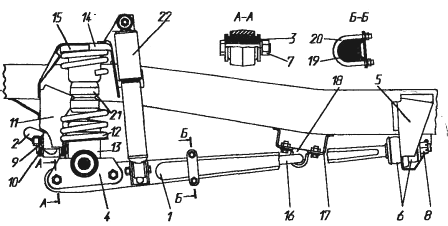

Рис. 10. Передняя пружинная подвеска УАЗ-3962, УАЗ-3741

1-продольный рычаг; 2-поперечная тяга; 3,9-резинометаллические шарниры; 4,5-кронштейны продольного рычага; 6-резиновые шарниры; 7,8-гайки; 10,11- кронштейны передней тяги; 12-пружина; 13,14-кронштейны пружины; 15-вибропоглощающая прокладка; 16-стабилизатор; 17-кронштейн стабилизатора; 18,19-резиновые втулки; 20-стремянка; 21-буфер; 22-амортизатор

Разборка и сборка переднего моста УАЗ-3962, УАЗ-3741

Разборку переднего моста УАЗ-3741, УАЗ-3962 производите в следующем порядке:

- Установите мост на стенд, отверните гайки колес и снимите колеса.

- Расшплинтуйте и отверните гайку крепления пальца тяги сошки к рычагу поворотного кулака и снимите тягу сошки.

- Отверните винты и снимите тормозные барабаны. Снимите муфты отключения колес.

- Выпрямите отогнутые края замочной шайбы, отверните гайку и контргайку, снимите стопорную шайбу и внутреннее кольцо с роликами наружного подшипника ступицы правого и левого колес. Снимите ступицы колес.

- Отверните болты крепления тормозных щитов, снимите щиты, цапфы поворотных кулаков и выньте шарниры поворотных кулаков.

- Расшплинтуйте и отверните гайки крепления пальцев и снимите тягу рулевой трапеции УАЗ-3962, УАЗ-3741.

- Отверните болты крепления шаровой опоры к кожуху полуоси. Снимите упоры-ограничители поворота колес и выпрессуйте шаровые опоры из кожухов полуосей.

- Отверните гайки крепления поворотного рычага на корпусе поворотного кулака УАЗ-3962, УАЗ-3741. Снимите рычаг и комплект регулировочных прокладок.

- Отверните болты крепления верхней накладки шкворня другого поворотного кулака и снимите накладку с комплектом регулировочных прокладок.

- Отверните болты крепления нижних накладок шкворней и снимите накладки с комплектом регулировочных прокладок.

- Отверните болты крепления сальника шаровой опоры и снимите сальник шаровой опоры.

- Выпрессуйте шкворни, и снимите корпус поворотного кулака.

Сборку переднего моста УАЗ-3741, УАЗ-3962 производите в порядке, обратном разборке, с учетом следующего:

- Запрессуйте втулку в цапфу поворотного кулака заподлицо с торцом гнезда под упорную шайбу. После запрессовки втулку разверните и прогладьте брошью до диаметра 32 мм.

- Ограничьте продольные перемещения шарнира равных угловых скоростей упорными шайбами, одну из которых установите в шаровой опоре, а другую - в цапфе. Масляные канавки упорных шайб должны быть обращены к шарниру;

- Для закрепления шайбы в гнезде раскерните ее в 3-4 точках, равномерно расположенных по окружности. Размер от плоскости упорной шайбы до фланца цапфы должен быть 7 мм, от плоскости шайбы до центра шаровой опоры - 48,2+0,38 мм.

- При замене в шаровой опоре втулок 4 шкворней разверните их после запрессовки до диаметра 25 мм. Калибр диаметра 24,995 мм должен входить одновременно в обе втулки.

- При установке шарнира заложите в шаровую опору смазку согласно таблице смазывания. Шкворни и втулки шкворней перед сборкой смажьте жидкой смазкой.

- Количество прокладок для получения определенных осевых натягов во втулках шкворней выберите в зависимости от размера, состоящего из суммы размеров поворотного кулака и регулировочных прокладок, и размера, состоящего из суммы размеров шаровой опоры, опорных шайб и шкворней. Число прокладок должно быть не менее пяти. Замер производите под нагрузкой 1,6 кН (160 кгс). Размер должен быть на 0,02-0,10 мм больше.

- Регулировочные прокладки установите сверху и снизу на торцы корпуса поворотного кулака. При четном числе одинаковых по толщине прокладок последние установите сверху и снизу в одинаковых количествах. При четном числе прокладок, но разной их толщине, или при нечетном числе прокладок разность между суммарной толщиной верхних и нижних прокладок не должна превышать 0,1 мм.

- При сборке и установке сальника шаровой опоры УАЗ-3962, УАЗ-3741 его внутреннее войлочное кольцо пропитайте в теплом моторном масле.

- После сборки проверьте передний мост на стенде под нагрузкой и без нее. Нагрузка создается одновременным притормаживанием обеих полуосей. У правильно собранного переднего моста не должно быть повышенного шума и нагрева, а также течи масла через манжеты и сальники, крышки и болтовые соединения.

Разборка и сборка шарниров равных угловых скоростей (ШРУС) УАЗ-3962, УАЗ-3741

Разборку ШРУС УАЗ-3962, УАЗ-3741 производите в следующем порядке:

- Отметьте краской взаимное расположение кулаков шарниров.

- Разведите кулаки, для этого постучите вилкой короткого кулака по деревянной подставке.

- Зажмите в тиски ШРУС УАЗ-3962, УАЗ-3741 за длинный кулак коротким кулаком вверх.

- Поверните короткий кулак в сторону одного из ведущих (периферийных) шариков. Если при этом противоположный шарик не выйдет из канавок, нажмите или ударьте медным молотком по короткому кулаку.

- При этом соблюдайте осторожность, так как один из шариков может вылететь из шарнира с большой скоростью.

- Выньте остальные шарики шарнира ШРУС. После подбора новых шариков увеличенного размера (ремонтных) или замены одного из кулаков соберите шарнир.

Сборку ШРУС УАЗ-3962, УАЗ-3741 производите в следующем порядке:

- Зажмите в тиски длинный кулак в вертикальном положении.

- Вставьте центральный шарик.

- Установите короткий кулак на центральный шарик так, чтобы метки, отмеченные краской, совпадали и, поворачивая его из стороны в сторону, установите поочередно три ведущих (периферийных) шарика.

- Разведите кулаки на 10-12 мм и поверните короткий кулак на максимальный угол в сторону от свободных канавок, установите четвертый шарик в канавки.

- Поверните короткий кулак в вертикальное положение.

- Натяг у шариков шарнира должен быть таким, чтобы момент, необходимый для поворота кулака на 10-15 град. во все стороны от вертикали при зажатом в тиски другом кулаке, равнялся 30-60 Нм (300-600 кгс/см).

- Разница в моментах поворота кулака в двух взаимоперпендикулярных направлениях одного шарнира ШРУС не должна превышать 9,8 Нм (100 кгс/см).

- Диаметр центрального шарика 26,988-0,05 мм. Каждый шарнир должен собираться с шариками одной группы или двух соседних групп.
