Детали МКПП переднеприводных автомобилей Форд Транзит

Механическая коробка передач Форд Транзит VXT-75 в блоке с ведущим мостом. Объем масла МКПП: 2.25 л.



Рис. 76. МКПП автомобилей Форд Транзит с передним приводом

1 - Передача заднего хода; 2 - Корпус коробки передач; 3 - Корпус сцепления; 4 - Одиночный синхронизатор; 5 - Сдвоенный синхронизатор; 6 – Рабочий цилиндр сцепления; 7 - Входной вал; 8 - Расстояние между центрами входного и выходного валов (75 мм); 9 - Выходной вал; 10 - Дифференциал; 11 - Шестерни третьей и четвертой передач.

Первичный вал - автомобили Форд Транзит, изготовленные начиная с 2001 г.

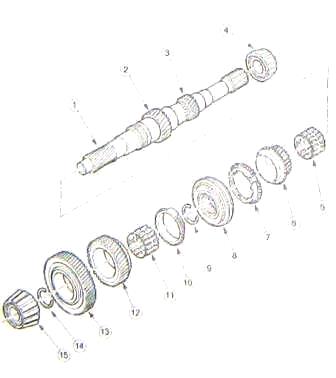

Рис.77. 1. Первичный вал, 2. Шестерня второй передачи, 3. Шестерня первой передачи, 4. Конический роликовый подшипник, 5. Роликовый подшипник третьей передачи, 6. Шестерня третьей передачи, 7. Кольцо синхронизатора третьей передачи, 8. Муфта синхронизатора третьей и четвертой передач в сборе, 9. Стопорное кольцо, 10. Кольцо синхронизатора четвертой передачи, 11. Игольчатый роликовый подшипник четвертой передачи, 12. Шестерня четвертой передачи, 13. Шестерня пятой передачи, 14. Стопорное кольцо, 15. Конический роликовый подшипник

Вторичный вал КПП Форд Транзит с передним приводом

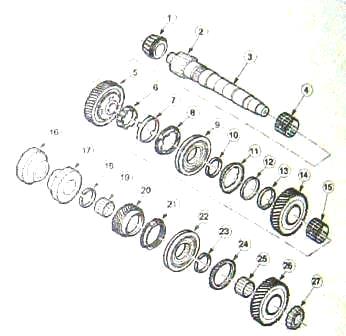

Рис.78. 1. Конический роликовый подшипник, 2. Ведущая шестерня вторичного вала, 3. Вторичный вал, 4. Игольчатый роликовый подшипник первой передачи КПП Ford Transit, 5. Шестерня первой передачи, 6. Внутреннее кольцо синхронизатора первой передачи, 7. Коническое кольцо синхронизатора первой передачи, 8. Наружное кольцо синхронизатора первой передачи, 9. Муфта синхронизатора первой и второй передачи в сборе, 10. Стопорное кольцо, 11. Кольцо синхронизатора второй передачи, 12. Коническое кольцо синхронизатора второй передачи, 13. Внутреннее кольцо синхронизатора второй передачи, 14. Шестерня второй передачи, 15. Игольчатый роликовый подшипник второй передачи, 16. Шестерня третьей передачи, 17. Шестерня четвертой передачи, 18. Стопорное кольцо, 19. Игольчатый роликовый подшипник пятой передачи, 20. Шестерня пятой передачи, 21. Кольцо синхронизатора пятой передачи МКПП Ford Transit, 22. Муфта синхронизатора пятой передачи и передачи заднего хода в сборе, 23. Стопорное кольцо, 24. Кольцо синхронизатора передачи заднего хода, 25. Игольчатый роликовый подшипник передачи заднего хода, 26. Шестерня передачи заднего хода, 27. Конический роликовый подшипник

Дифференциал КПП Форд Транзит

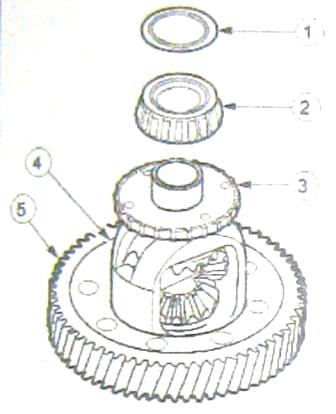

Рис. 79. 1. Регулировочная прокладка, 2. Роликовый подшипник, 3. Импульсное кольцо датчика скорости автомобиля (VSS), 4. Коробка дифференциала, 5. Коронная шестерня

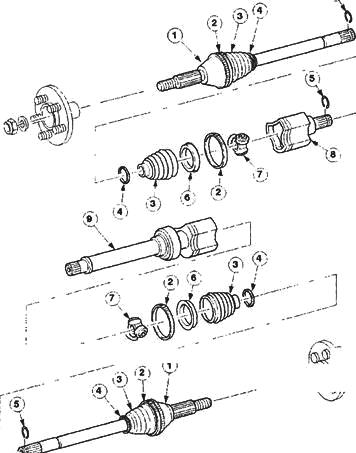

Рис. 80. Полуоси автомобилей Форд Транзит с передним приводом

1 - Наружный шарнир; 2 – Большой хомут; 3 - Пыльник шарнира; 4 - Маленький хомут; 5 – Стопорное кольцо; 6 - Вставка; 7 – Трехшиповик, 8 - Корпус трехшиповика; 9 - Промежуточный вал с промежуточным подшипником.

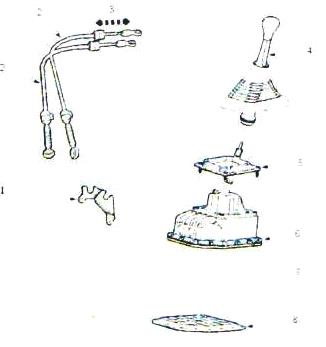

Рис. 81. Наружное управление МКПП переднеприводных автомобилей Форд Транзит

1 - Кронштейн тросов переключения передач; 2 - Тросы переключения передач; 3 - Регулятор тросов переключения передач; 4 - Рычаг переключения передач; 5 - Фиксатор рычага переключения передач Ford Transit; 6 - Корпус рычага переключения передач; 7 – Гайки крепления рычага переключения передач; 8 - Крышка.

Снятие и установка МКПП Форд Транзит

Отсоедините отрицательный провод от батареи. Снимите передние колеса. Снимите крышку механизма переключения передач. Отсоедините разъем проводки от датчика скорости автомобиля.


Отсоедините разъем проводки от датчика положения коленчатого вала. Снимите защиту опоры двигателя.

Ослабьте гайки крепления шаровых опор с обеих сторон. С помощью съемника отсоедините нижние рычаги от поворотных кулаков с обеих сторон.

Ослабьте гайку крепления левой рулевой тяги. С помощью съемника отсоедините левую рулевую тягу от поворотного кулака Форд Транзит.

Отсоедините правую полуось от коробки передач и закрепите ее сбоку.



С помощью специального приспособления отсоедините левую полуось от коробки передач Форд Транзит и закрепите ее сбоку. Отсоедините кронштейн патрубка отопителя от коробки передач.

Установите специальные приспособления. Опустите автомобиль. Открутите болт крепления задней опоры двигателя. Отсоедините трубу вентиляции коробки передач.


Нажмите на ушки 1 вместе для отцепления фиксаторов. Извлеките пальцы 2 и отсоедините втулки от кронштейна.

Отсоедините нагнетающий трубопровод рабочего цилиндра сцепления от коробки передач Форд Транзит. Отсоедините разъем проводки от выключателя фонарей заднего хода.

Поднимите автомобиль и подставьте под него опоры. С помощью болта М 10x30 заблокируйте рычаг переключения передач в нейтральном положении.

Отсоедините кронштейн проводки стартера от коробки передач.

Отсоедините фиксатор жгута проводки двигателя от кронштейна. Отсоедините накладку крюка крепления передней части выпускной трубы от кронштейна.

Отсоедините накладку крюка крепления переднего глушителя от кронштейна.

Отсоедините накладку крюка крепления заднего глушителя от кронштейна. Отсоедините накладку крюка крепления задней части выпускной трубы от кронштейна. Опустите двигатель вместе с коробкой передач Ford Transit.

Открутите четыре болта и отсоедините опорный кронштейн двигателя и коробки передач от коробки передач.

Открутите болты крепления коробки передач с левой стороны. С помощью домкрата подоприте коробку передач.

Разборка коробки передач Форд Транзит VXT-75 в блоке с ведущим мостом

Снимите кронштейн крепления троса переключения передач. Снимите механизм переключения передач. Используя специальный инструмент, снимите масляные уплотнения полуосей. Снимите датчик скорости автомобиля (VSS) (при наличии).

Снимите рабочий цилиндр сцепления Форд Транзит в сборе. Выверните болты крепления картера коробки передач в блоке с ведущим мостом (19 болтов и две шпильки).

Используя монтажные рычаги для шин, рассоедините две секции картера коробки передач в блоке с ведущим мостом. Снимите дифференциал в сборе. Снимите магнитный диск.

Выверните болты крепления оси промежуточной шестерни передачи заднего хода КПП Форд Транзит. Снимите штоки переключения передач. Снимите вилки выбора передач. Снимите вилку выбора первой и второй передачи.

Снимите вилку выбора третьей и четвертой передач. Снимите вилку выбора пятой передачи и передачи заднего хода. Снимите опорный кронштейн оси промежуточной шестерни передачи заднего хода.

Передвиньте первичный вал и вторичный вал МКПП Форд Транзит в сторону (опорный кронштейн оси промежуточной шестерни передачи заднего хода должен приподняться вверх). Снимите опорный кронштейн оси промежуточной шестерни передачи заднего хода.

Снимите первичный вал и вторичный валы. Снимите ось промежуточной шестерни передачи заднего хода с игольчатым роликовым подшипником и упорными шайбами. Используя специальный инструмент, снимите наружное кольцо подшипника дифференциала.

Вынуть наружные кольца подшипников вторичного вала и первичного вала МКПП Форд Транзит.

Достать наружные кольца подшипников и регулировочную прокладку с дифференциала и с первичного вала. Вынуть наружное кольцо и регулировочную прокладку подшипника вторичного вала.

Выверните болты крепления оси промежуточной шестерни передачи заднего хода.
Используя выколотку из твердой древесины, снимите ось промежуточной шестерни передачи заднего хода.

Сборка коробки передач Форд Транзит VXT-75 в блоке с ведущим мостом

Перед сборкой аккуратно очистите и проверьте все элементы. Смажьте все рабочие поверхности трансмиссионной жидкостью для механической коробки передач Ford Transit. Установите ось промежуточной шестерни передачи заднего хода.

Нанесите на сопрягаемую поверхность оси промежуточной шестерни передачи заднего хода МКПП Форд Транзит герметик.

Используя установочные болты М6 х 20 мм (2 шт.), выверте положение оси промежуточной шестерни передачи заднего хода. Выверните два установочных болта М6 х 20 мм и вверните три болта.

Установите наружное кольцо подшипника первичного вала в картер коробки передач Форд Транзит в блоке с ведущим мостом. Нагрейте картер коробки передач в блоке с ведущим мостом приблизительно до 80°С.

Произведите установку наружного кольца подшипника вторичного вала в картер коробки передач в блоке с ведущим мостом. Установите наружное кольцо подшипника дифференциала в картер коробки передач в блоке с ведущим мостом.

Смонтируйте наружное кольцо подшипника первичного вала в картер сцепления Форд Транзит. Установите мерную прокладку толщиной 1.00 мм. Установите наружное кольцо подшипника вторичного вала в картер сцепления. Установите мерную прокладку толщиной 1.00 мм.

Смонтируйте наружное кольцо подшипника дифференциала в картер сцепления. Установите мерную прокладку толщиной 1.10 мм. При установке роликовых подшипников тщательно проверьте все элементы и смажьте их трансмиссионной жидкостью.

Введите в зацепление четвертую передачу. Установите первичный вал с вторичным валом. Установите дифференциал в сборе. Соберите картер коробки передач Форд Транзит в блоке с ведущим мостом.

Закрепите специальный инструмент на фланце МКПП Ford Transit передач в блоке с ведущим мостом 14. Вверните болты и шпильки крепления картера коробки передач в блоке с ведущим мостом (19 болтов и две шпильки).

Вверните болты. Установите специальный инструмент на шестерню четвертой передачи.
Настройте циферблатный индикатор. Установите специальный инструмент на коробку передач в блоке с ведущим мостом.

Настройте циферблатный индикатор с магнитным креплением. Установите циферблатный индикатор на "0". Измерьте осевой зазор первичного вала. Используя подходящий рычаг, приподнимите первичный вал.

Измерьте осевой зазор вторичного вала МКПП Форд Транзит. Рассчитайте требуемую толщину регулировочной прокладки первичного вала, например, толщина мерной прокладки: 1,00 мм. Измеренный осевой зазор первичного вала: 0,23 мм.

Требуемое значение зазора для осевого зазора: -0,02 мм. Требуемая прокладка: 0,23 мм - 0,02 мм +1,00 мм = 1,21 мм. Имеются регулировочные прокладки с дискретностью по толщине 0,02 мм.

Рассчитайте требуемую толщину регулировочной прокладки вторичного вала, например, толщина мерной прокладки 1.00 мм.

Измеренный осевой зазор вторичного вала МКПП Форд Транзит равен 0,33 мм. Требуемое значение предварительного натяга для осевого зазора: 0,08 мм. Требуемая толщина прокладки: 1.00 мм + 0.33 мм + 0.08 мм = 1.41 мм.

Рассчитайте требуемую толщину прокладки дифференциала. Толщина мерной прокладки: 1,10 мм. Измеренный осевой зазор дифференциала: 0,36 мм. Требуемое значение предварительного натяга для осевого зазора: 0,25 мм. Требуемая толщина прокладки: 1.10 мм+ 0.36 мм+ 0.25 мм.

Снова снимите наружные кольца подшипников и мерные прокладки. Снимите наружные кольца подшипников и мерные прокладки с: первичного вала, вторичного вала, дифференциала.

Поставить регулировочные прокладки и наружные кольца подшипников, как было рассчитано выше. Установите требуемые прокладки. Установите наружные кольца подшипников: первичного вала вторичного вала, дифференциала.

Промежуточная шестерня передачи заднего хода МКПП Ford Transit (последовательность установки). Установите нижнюю упорную шайбу. Установите игольчатый роликовый подшипник. Поставить промежуточную шестерню передачи заднего хода.

Установите верхнюю упорную шайбу. Установите опорный кронштейн оси промежуточной шестерни передачи заднего хода. Установите промежуточную шестерню передачи заднего хода таким образом, чтобы малый уступ был обращен вниз.

Установите первичный вал с вторичным валом. Сдвиньте первичный вал и вторичный вал в сторону. Установите вилки выбора передач Форд Транзит. Установите вилку выбора пятой передачи и передачи заднего хода.

Установите вилку выбора третьей и четвертой передач. Установите вилку выбора первой и второй передачи. Вверните болты крепления опорного кронштейна оси промежуточной шестерни передачи заднего хода.

Нанесите на резьбу болтов герметик и затяните их. Установите штоки выбора передач. Поставить дифференциал в сборе. Установите магнитный диск. Соберите картер МКПП Ford Transit в блоке с ведущим мостом.

Измерьте момент проворачивания. Введите в зацепление четвертую передачу КПП Форд Транзит. Измерьте момент проворачивания. Если момент проворачивания слишком высок, все измерения (для определения требуемой толщины прокладки) следует повторить.

Установите кронштейн крепления троса переключения передач. Установите механизм выбора передач. Нанесите герметик по центру на сопрягаемую поверхность коробки передач, с наружной стороны от резьбовых отверстий. Вверните длинный болт. Вверните короткие болты.

Поставить датчик скорости автомобиля Форд Транзит (VSS) (при наличии). Используя специальный инструмент, установите масляные уплотнения на обе полуоси.

Установите рабочий цилиндр сцепления в сборе. Нанесите на шлицы первичного вала тонкий слой высокотемпературной смазки.
