Работы по замене тормозных колодок автомобилей Форд Транзит

Тормозные колодки Форд Транзит — проверка износа

Износ тормозных колодок Форд Транзит можно проверить, не снимая колес. Передние тормозные колодки на автомобилях с жестким передним мостом (суппорты с неподвижным корпусом) можно осмотреть через окно в суппорте при помощи зеркала и переносной лампы.

У автомобилей Ford Transit с независимой передней подвеской (суппорт с «плавающим» корпусом) на суппорте имеется индикатор износа колодок.

Если индикатор показывает, что колодки достигли предельной толщины, следует снять передние колеса и проверить толщину колодок через окно в суппорте.

Если хотя бы одна из колодок изношена до минимально допустимой толщины, необходимо заменить весь комплект передних колодок.

Для проверки задних тормозных колодок Ford Transit нужно удалить резиновые заглушки из смотровых отверстий с внутренней стороны опорных тормозных щитов и осмотреть колодки, подсвечивая переносной лампой.

Перед осмотром очистите край тормозной колодки, чтобы был виден фрикционный слой (накладка). Если хотя бы одна из колодок изношена до минимально допустимой толщины, необходимо заменить весь комплект задних колодок.

Замена передних тормозных колодок Форд Транзит — суппорт с «плавающим» корпусом

На моделях Ford Transit поздних выпусков применены передние тормоза с вентилируемыми тормозными дисками, детали которых (в том числе и колодки) отличаются от аналогичных деталей тормозов со сплошными дисками — это необходимо учитывать при приобретении запасных частей.

Для замены колодок необходимо снять «плавающий» корпус суппорта (тормоза со сплошными дисками) или повернуть его вверх (вентилируемые диски).

Затяните ручной тормоз, ослабьте гайки крепления передних колес, поднимите и установите на опоры переднюю часть автомобиля. Снимите передние колеса.

Если на автомобиле Форд Транзит установлены сплошные тормозные диски, отверните два направляющих болта, крепящих «плавающий» корпус к кронштейну суппорта, предварительно удалив с головок болтов пластиковые колпачки.

Вытащите «плавающий» корпус и подвяжите его так, чтобы тормозной шланг не был натянут. Если не планируется замена суппорта, шланг отсоединять не нужно.

На моделях с вентилируемыми тормозными дисками выверните только нижний направляющий болт, после чего поднимите «плавающий» корпус суппорта кверху, повернув его вокруг верхнего направляющего болта

Вытащите внутреннюю и наружную тормозные колодки. Если замена колодок не планируется, пометьте их, чтобы не перепутать при сборке.

Осмотрите колодки. Если фрикционные накладки на них изношены до минимально допустимой толщины, колодки следует заменить.

В случае замены колодок новыми, на тормозах с вентилируемыми дисками удалите отверткой поджимную пружину, вставленную с внутренней стороны суппорта.

Если обнаружится, что колодки Форд Транзит изношены неравномерно, то это скорее всего говорит о заедании скользящих втулок «плавающего» корпуса суппорта, которые следует очистить и смазать специальной смазкой для тормозных систем.

Если колодки изношены неравномерно, их следует заменить в комплекте (одновременно все четыре колодки).

Перед установкой колодок Ford Transit вдавите поршни в цилиндры до упора, проследив при этом, чтобы тормозная жидкость не вылилась из главного цилиндра (при необходимости можно частично откачать жидкость из бачка с помощью шприца или пипетки).

Помните, что если тормозная жидкость попадет на окрашенные поверхности, следует немедленно смыть ее холодной водой

Очистите колодки, суппорт и тормозной диск Форд Транзит от грязи и смазки. Проверьте состояние пылезащитных чехлов поршней и посмотрите, нет ли на поршнях следов утечки тормозной жидкости, а также коррозии и прочих повреждений. При обнаружении дефектов отремонтируйте суппорт.

На моделях с вентилируемыми тормозными дисками вставьте в «плавающий» корпус суппорта новую поджимную пружину.

Установка колодок производится в порядке, обратном снятию. Направляющие болты «плавающего» корпуса суппорта должны быть затянуты с соблюдением необходимого крутящего момента.

После установки колодок Форд Транзит несколько раз нажмите на педаль тормоза, чтобы установить в рабочее положение поршни и колодки.

Проверьте уровень жидкости в бачке и при необходимости долейте ее. Установите на место пробку и вытрите пролитую жидкость.

Установите колеса и опустите автомобиль на землю. Проверьте работу тормозов в движении. Новые колодки обычно прирабатываются на протяжении 100 — 200 км пробега — в это время эффективность тормозов может быть меньше обычной.

Замена передних тормозных колодок Форд Транзит — суппорт с неподвижным корпусом

Затяните ручной тормоз, ослабьте гайки передних колес, затем поднимите домкратом и установите на опоры переднюю часть автомобиля. Снимите передние колеса.

Если при осмотре выяснится, что хотя бы одна колодка изношена до минимально допустимой толщины, следует заменить полный комплект колодок Ford Transit (все четыре).

Перед снятием колодок откройте капот и снимите пробку бачка главного цилиндра. Закройте горловину бачка чистой тканью.

Нажмите на поджимные пружины и одновременно вытащите пальцы тормозных колодок Форд Транзит, ухватив их плоскогубцами (рис.124).

Вытащите колодки из корпуса суппорта. Если колодки не вынимаются, можно воспользоваться длинными плоскогубцами (рис.125).

С помощью плоского железного или деревянного рычага осторожно вдавите поршни в цилиндры суппорта до упора. Следите затем, чтобы не повредить и не деформировать тормозной диск.

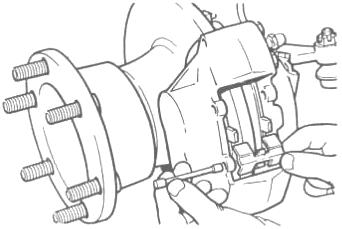

Рис.124. Снятие пальцев и поджимных пружин передних тормозных колодок Форд Транзит (суппорт с неподвижным корпусом)

Очистите направляющие канавки колодок в суппорте и упорные поверхности поршней от грязи и ржавчины.

Проверьте состояние пылезащитных чехлов поршней и посмотрите, нет ли на поршнях следов утечки тормозной жидкости, а также коррозии и прочих повреждений.

При обнаружении дефектов отремонтируйте суппорт.

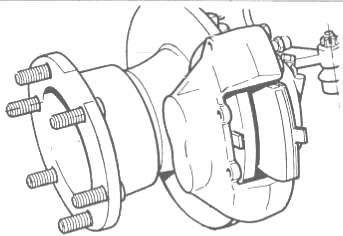

Рис.125. Снятие тормозных колодок Форд Транзит (суппорт с неподвижным корпусом)

Установка колодок Ford Transit производится в обратном порядке.

После установки колодок несколько раз нажмите на педаль тормоза, чтобы установить в рабочее положение поршни и колодки.

Проверьте уровень жидкости в бачке и при необходимости долейте ее. Установите на место пробку и вытрите пролитую жидкость.

Установите колеса и опустите автомобиль на землю. Проверьте работу тормозов в движении.

Новые колодки обычно прирабатываются на протяжении 100 — 200 км пробега — в это время эффективность тормозов может быть меньше обычной.

Задние тормозные колодки Форд Транзит – замена

На каждом из опорных щитов задних тормозов Форд Транзит предусмотрено по два смотровых отверстия, закрытых резиновыми заглушками.

Прежде, чем принимать решение о разборке ступицы, осмотрите колодки через отверстия — если колодки не нуждаются в замене, без крайней надобности разбирать ступицу не следует.

Чтобы проверить толщину накладок, удалите заглушки и очистите края тормозных колодок. Если обнаружится, что хотя бы одна из колодок изношена до минимально допустимой толщины, заменить нужно все четыре колодки (полный комплект).

Снимите колпаки колес (при наличии) и ослабьте колесные гайки. Помните, что если колеса крепятся на шести шпильках, то с левой стороны гайки имеют левую резьбу. Заблокируйте передние колеса и ослабьте ручной тормоз.

Поднимите и установите на опоры заднюю часть автомобиля Ford Transit. Если установлен задний мост типа Н, снимите задние колеса.

В случае заднего моста типа G колеса снимать не обязательно, поскольку можно аккуратно снять их вместе со ступицей и тормозным барабаном единым узлом.

Снимите тормозные барабаны и ступицы Форд Транзит с обеих сторон.

Очистите и осмотрите детали задних тормозов. Если на внутреннюю поверхность тормозных барабанов попала смазка, тщательно удалите ее.

Осмотрите фрикционные поверхности тормозных барабанов Форд Транзит. Неглубокие неровности допустимы, но при наличии глубоких борозд, выработки, трещин или царапин поверхность тормозного барабана нужно восстановить механической обработкой на специализированном предприятии (при условии, что внутренний диаметр барабана после обработки не окажется больше максимально допустимого).

Если барабан изношен до максимального диаметра и не подлежит обработке, его следует заменить.

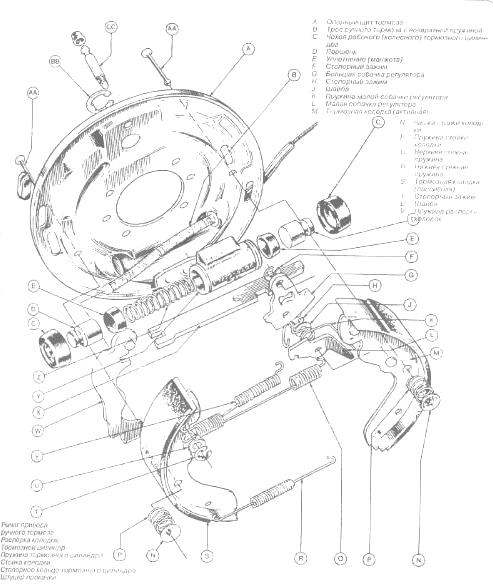

Рис.126. Детали заднего тормозного механизма Форд Транзит

Проверьте толщину фрикционных накладок колодок, и если она меньше минимальной допустимой, или если накладки изношены до заклепок, замените все четыре тормозные колодки.

Колодки должны быть заменены и в том случае, если на накладки попало масло или тормозная жидкость (предварительно необходимо найти и устранить причину утечки жидкости).

Снимайте задние тормозные колодки Форд Транзит в следующем порядке: Сначала снимите стойку активной (передней) колодки — для этого нажмите верхнюю чашку, поверните ее на 90° после чего удалите чашку, пружину и стойку (рис.126).

Запомните расположение стяжных пружин и отметьте внешние поверхности обеих колодок, чтобы в дальнейшем можно было легко отличить переднюю колодку от задней.

Плоскогубцами отцепите нижнюю стяжную пружину от обеих колодок.

Оттяните нижний конец передней колодки Форд Транзит от опоры колодок как можно дальше и отцепите верхнюю стяжную пружину. Удалите переднюю колодку и отцепите другой конец верхней пружины от задней колодки.

Снимите чашку, пружину и стойку задней колодки.


Рис.127. Детали автоматического регулятора заднего тормоза Форд Транзит

А. Передняя тормозная колодка, B. Оси большой и малой собачек, C. Большая собачка, D. Стопорный зажим оси большой, Е. Стопорный зажим оси малой собачки, F. Шайба, G. Пружина малой собачки, Н. Малая собачка

Оттяните верхний конец задней колодки Форд Транзит от колесного цилиндра, отожмите возвратную пружину троса ручного тормоза и отсоедините трос от рычага на задней колодке.

После этого колодка может быть снята с опорного щита.

Чтобы снять собачки регулировочного механизма с передней тормозной колодки, удалите два стопорных зажима с их осей, обратив внимание на положение пружины малой собачки.


Рис.128. Детали ручного тормоза Форд Транзит

A. Пружина распорки колодок, B. Шайба, C. Пружинный зажим оси рычага, D. Задняя тормозная колодка, Е. Рычаг привода ручного тормоза, F. Ось рычага, G. Шайба, Н. Распорка колодок

Снимите рычаг привода ручного тормоза Ford Transit и распорку с задней колодки, потянув за рычаг и повернув распорку, а затем отцепив пружину распорки.

Удалите стопорный зажим с оси рычага и снимите рычаг привода ручного тормоза с задней колодки вместе с шайбами (рис.128).

После снятия колодок натяните на колесный тормозной цилиндр резиновое кольцо, чтобы не выпали поршни.

Следите, чтобы случайно не нажать на педаль тормоза при снятых тормозных колодках и барабанах.

Очистите тормозные колодки Форд Транзит и опорный щит, следя за тем, чтобы не вдыхать образовавшуюся пыль.

Убедитесь, что поршни тормозного цилиндра свободно перемещаются. Осмотрите пылезащитные чехлы цилиндра и сам цилиндр, а также штуцер тормозной трубки — следов утечки тормозной жидкости не должно быть.

Проверьте рычаг ручного тормоза и механизм автоматического регулятора; при необходимости замените изношенные детали.

Установка тормозных колодок Форд Транзит производится в обратном порядке.

Обратите внимание на следующее:

- При установке колодок имейте в виду, что передняя тормозная колодка имеет более толстую накладку.

- Трущиеся поверхности механизма следует смазать специальной смазкой для тормозных механизмов, следя за тем, чтобы смазка не попала на фрикционные накладки колодок.

- Перед установкой колодок распорку нужно установить под прямым углом к рычагу привода ручного тормоза, а собачки автоматического регулятора расположить, как показано на рис.129.

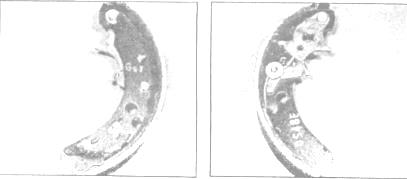

Рис.129. Активная (передняя) тормозная колодка Форд Транзит с большой и малой собачками автоматического регулятора, вид с внешней (А) и с внутренней (Б) стороны

- Подшипники ступиц регулируйте, как описано в разделе Карданная передача и задний мост.

- После установки тормозного барабана Форд Транзит несколько раз нажмите на педаль тормоза, чтобы автоматический регулятор установил колодки в рабочее положение

- Отрегулируйте привод ручного тормоза.

Опустите автомобиль на землю и проверьте работу тормозов в движении. Новые колодки обычно прирабатываются на протяжении 100 — 200 км пробега — в это время эффективность тормозов может быть меньше обычной.
