Обзор двигателя автомобилей Форд Фьюжен, Форд Фиеста

На автомобили Форд Фьюжен, Форд Фиеста устанавливают бензиновые двигатели моделей Duratес (рис.1 и 2) рабочим объемом 1,3; 1,4 и 1,6 л, а также Duratec HE рабочим объемом 2,0 л.

Все двигатели четырехтактные, четырехцилиндровые, с рядным вертикальным расположением цилиндров.



Рис.1. Двигатель Duratec 1,6 л автомобилей Форд Фьюжн, Форд Фиеста (вид спереди по направлению движения)

1 – кронштейн правой опоры силового агрегата; 2 – генератор; 3 – корпус термостата; 4 – масляный картер; 5 – дроссельный узел; 6 – масляный фильтр; 7 – блок цилиндров; 8 – стартер; 9 – впускной коллектор; 10 – автоматическая коробка передач; 11 – левая опора силового агрегата; 12 – компрессор кондиционера; 13 – ремень привода вспомогательных агрегатов

Двигатель Duratес 1,3 л с одним пяти опорным распределительным валом верхнего расположения имеет по два клапана на каждый цилиндр, остальные двигатели с двумя пятиопорными распределительными валами верхнего расположения – по четыре клапана на каждый цилиндр.

Привод газораспределительного механизма ГРМ двигателей Форд Фьюжен, Форд Фиеста моделей Duratес 1,4 и 1,6 л осуществляется зубчатым ремнем. Натяжение ремня обеспечивается пружиной натяжного ролика.

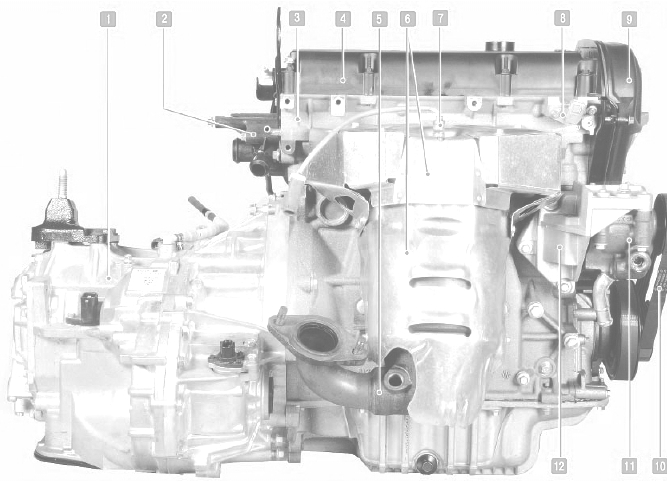

Рис.2. Двигатель Дюратек объемом 1,6 л автомобилей Форд Фиеста, Форд Фьюжен (вид сзади по направлению движения)

1 – коробка передач; 2 – водораспределитель; 3 – головка блока цилиндров; 4 – крышка головки блока цилиндров; 5 – катколлектор; 6 – термоэкраны катколлектора; 7 – управляющий датчик концентрации кислорода; 8 – датчик положения распределительных валов; 9 – крышка привода газораспределительного механизма ГРМ Ford Fusion, Ford Fiesta; 10 – ремень привода насоса гидроусилителя рулевого управления; 11 – насос гидроусилителя рулевого управления; 12 – задняя опора силового агрегата

Распределительные валы двигателей Дюратек 1,3 л и Duratес НЕ 2,0 л приводятся во вращение пластинчатой цепью, натяжение которой обеспечивается автоматическим натяжителем.

Клапаны двигателя Duratес объемом 1,3 л приводятся в движение распределительным валом через рычаги, опирающиеся одним плечом на ввернутые в головку блока цилиндров гидрокомпенсаторы, а вторым – на стержни клапанов.

Клапаны остальных двигателей Форд Фьюжн, Форд Фиеста приводятся непосредственно от распределительных валов через цилиндрические толкатели, которые служат одновременно регулировочными элементами зазоров в приводе.

Головка блока цилиндров изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки). В головку запрессованы седла и направляющие втулки клапанов.

Впускные и выпускные клапаны снабжены по одной пружине, зафиксированной через тарелку двумя сухарями. Головка блока центрируется на блоке втулками и прикреплена болтами.

Между блоком и головкой цилиндров двигателей установлена безусадочная металлоармированная прокладка.

В верхней части головки блока цилиндров выполнены опоры подшипников скольжения одного (двигатель Duratес объемом 1,3 л) или двух распределительных валов.

Нижние части опор выполнены за одно целое с головкой блока цилиндров, а верхние (крышки) – прикреплены к головке болтами. Отверстия опор обрабатывают в сборе с крышками, поэтому крышки невзаимозаменяемы и на каждую из них нанесен порядковый номер.

Блок цилиндров Форд Фьюжн, Форд Фиеста представляет собой единую отливку из специального высокопрочного чугуна, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненные в виде перегородок картера. Цилиндры расточены непосредственно в теле блока.

В нижней части блока цилиндров выполнены пять постелей коренных подшипников со съемными крышками, прикрепленными к блоку болтами. Крышки коренных подшипников обработаны в сборе с блоком и невзаимозаменяемы.

В постелях подшипников (в верхних частях опор) предусмотрены выходные отверстия масляных каналов, предназначенных для смазки коренных подшипников, и сквозные отверстия с запрессованными в них шариковыми клапанами с форсунками, через которые масло разбрызгивается на днища поршней и стенки цилиндров.

На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.

Коленвал двигателя Форд Фьюжен, Форд Фиеста, изготовленный из высокопрочного чугуна, вращается в коренных подшипниках, снабженных стальными тонкостенными вкладышами с антифрикционным слоем.

Верхние вкладыши, установленные в блоке цилиндров, имеют канавку на внутренней поверхности и сквозную прорезь, по которой из выходного отверстия масляного канала масло поступает к шариковому клапану с форсункой. В нижних вкладышах нет ни канавок, ни прорезей.

Осевое перемещение коленвала двигателя ограничено двумя одинаковыми упорными полукольцами. К заднему концу коленчатого вала шестью болтами прикреплен маховик.

На переднем конце коленчатого вала установлены зубчатый шкив (у двигателей Duratес 1,3 л и Дюратек HE 2,0 л – звездочка) привода газораспределительного механизма и шкив привода вспомогательных агрегатов.

Поршни с короткой юбкой изготовлены из алюминиевого сплава. На цилиндрической поверхности головки поршня двигателей Форд Фиеста, Форд Фьюжен выполнены кольцевые канавки для двух компрессионных и маслосъемного колец.

Шесть сверлений в канавке маслосъемного кольца предназначены для отвода масла, снятого кольцом со стенок цилиндра. По двум из этих сверлений масло подводится к поршневому пальцу.

Поршневые пальцы трубчатого сечения установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов, которые своими нижними головками соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична коренным вкладышам.

Шатуны стальные, кованые, со стержнем двутаврового сечения. Шатуны обрабатывают в сборе с крышками. Для того чтобы не перепутать их при сборке, на боковые поверхности шатунов и крышек нанесен порядковый номер цилиндра.

Распредвалы двигателей Форд Фьюжен, Форд Фиеста литые, чугунные. Газораспределительный механизм закрыт пластмассовой крышкой головки блока цилиндров. В ней установлен маслоотделитель системы вентиляции картера.

Система смазки комбинированная. Масляный картер, отлитый из алюминиевого сплава, прикреплен снизу к блоку цилиндров. Фланец масляного картера двигателя Duratес объемом 1,3 л уплотнен армированной резиновой прокладкой.

У остальных двигателей фланец масляного картера уплотнен герметиком прокладкой FORD WSE M4G323 A4. В картере выполнено отверстие для слива масла, закрытое резьбовой пробкой.

Масляный фильтр полнопоточный, неразборный, с перепускным и противодренажным клапанами.

Система вентиляции картера закрытая, принудительная, с отводом картерных газов через маслоотделитель в полость воздушного фильтра. Система охлаждения двигателя герметичная, с расширительным бачком.

Система питания (топливная система) двигателя Форд Фьюжн, Форд Фиеста состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, топливного фильтра, регулятора давления топлива, форсунок и топливных трубопроводов. К системе питания относится также воздушный фильтр.

Система зажигания автомобилей микропроцессорная, состоит из катушки зажигания, высоковольтных проводов и свечей зажигания.

Катушкой зажигания управляет электронный блок системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.

Система управления двигателем Форд Фиеста, Форд Фьюжен включает в себя электронный блок управления (контроллер), датчики температуры и абсолютного давления во впускном коллекторе, положения дроссельной заслонки, температуры охлаждающей жидкости, положения коленчатого вала, положения распределительного вала, температуры наружного воздуха, концентрации кислорода (управляющий и диагностический), положения педалей акселератора, тормоза и сцепления, детонации, а также исполнительные устройства, разъемы и предохранители.

Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на трех опорах с эластичными резиновыми элементами: двух передних, воспринимающих основную массу силового агрегата, и задней, компенсирующей крутящий момент от трансмиссии и нагрузки, возникающие при троганье автомобиля с места, разгоне и торможении.

Отличительной особенностью двигателя Duratec HE Ford Fusion, Ford Fiesta является пластмассовый впускной коллектор переменной длины с дополнительными вихревыми заслонками на входе в каждый цилиндр.

При работе двигателя с малой нагрузкой вихревые заслонки закрыты и создают вихревое движение поступающей в цилиндр топливо воздушной смеси, что способствует более полному сгоранию топлива. Благодаря этому уменьшаются расход топлива и токсичность отработавших газов.

При увеличении нагрузки вихревые заслонки открываются под действием разрежения, подводимого к приводу заслонок через управляемый электронным блоком двигателя электромагнитный клапан.

Рядом с клапаном управления вихревыми заслонками на головке блока цилиндров Ford Fusion, Ford Fiesta установлен электромагнитный клапан управления каналами впускного коллектора.

Через этот клапан подводится разрежение к приводу заслонок, изменяющих длину каналов впускного коллектора в зависимости от частоты вращения коленчатого вала двигателя. На неработающем двигателе заслонки открыты.

При пуске двигателя заслонки под действием разрежения закрываются и остаются закрытыми до тех пор, пока частота вращения коленчатого вала двигателя не превысит 4500 мин–1. Длина каналов впускного коллектора при этом минимальная.

При превышении указанной частоты вращения заслонки по команде электронного блока управления двигателем Форд Фьюжен, Форд Фиеста открываются, подключая дополнительный объем к каналам впускного коллектора.

Управление длиной каналов впускного коллектора позволяет улучшить наполнение цилиндров воздухом путем использования резонансного наддува. При этом улучшаются показатели мощности и топливной экономичности двигателя.
