Регулировка и диагностика ТНВД Форд Транзит

Снятие ТНВД Форд Транзит

Отсоедините провод «массы» от аккумулятора.

На моделях Форд Транзит, выпущенных после 1995 года, отсоедините нагревательный элемент от расширительного бачка системы охлаждения, отверните два болта и сдвиньте расширительный бачок в сторону.

Снимите зубчатый ремень. Отверните четыре болта крепления звездочки ТНВД; снимите усилительную пластину и звездочку.

Снимите воздушный фильтр, если это необходимо, чтобы получить доступ к ТНВД.

Закройте пластиковым мешком стартер, чтобы предохранить его от пролитого топлива.

Отсоедините от ТНВД Форд Транзит трубки (шланги) подачи и возврата топлива. Следите за тем, чтобы не потерять уплотнительные шайбы. Открытые концы трубок и отверстия на ТНВД закройте, чтобы внутрь не попадала грязь.

Отсоедините от ТНВД Форд Транзит оставшиеся электрические провода. Количество проводов может быть различным, в зависимости от модели.

На двигателях, оборудованных электронной системой управления Lucas EPIC, отсоедините от задней части ТНВД большой многоконтактный разъем. Закройте открывшееся гнездо насоса.

Отсоедините трубки высокого давления от ТНВД и форсунок Ford Transit. При отворачивании накидных гаек трубок необходимо удерживать вторым ключом штуцер, чтобы он не двигался с места.

Снимите трубки высокого давления в комплекте. Закройте концы трубок и штуцеры.

Отсоедините от топливного насоса высокого давления Форд Транзит трос акселератора. Если установлена дроссельная заслонка системы рециркуляции, отсоедините тягу заслонки.

Отсоедините от ТНВД Ford Transit трос термодатчика режима прогрева. Отверните болты и снимите заднюю опорную скобу топливного насоса высокого давления.

Поддерживая насос, отверните болты (гайки) переднего крепления насоса и снимите ТНВД с двигателя.

Установка ТНВД Форд Транзит

Установите на топливный насос высокого давления Форд Транзит заднюю опорную скобу.

Установите ТНВД на двигатель; вверните и затяните болты переднего крепления, соблюдая необходимый крутящий момент. Убедитесь, что задняя опорная скоба не препятствует плотному сопряжению переднего фланца насоса с двигателем.

Присоедините к ТНВД Ford Transit трубки (шланги) подачи и возврата топлива. При присоединении трубок используйте новые уплотнительные шайбы.

Установите трубки высокого давления. Сначала затяните все соединения усилием руки, а затем подтяните их с необходимым моментом. Следите, чтобы трубки не сгибались, не перекручивались и не испытывали излишних напряжений.

Прикрепите заднюю опорную скобу топливного насоса высокого давления Форд Транзит к блоку цилиндров и затяните болты, соблюдая необходимый крутящий момент.

Присоедините электрические провода к ТНВД (количество и тип разъемов на разных двигателях различны).

Установите на место звездочку ТНВД Форд Транзит и усилительную пластину. Звездочку поверните так, чтобы болты находились в середине удлиненных отверстий.

Установите на двигатель зубчатый ремень, натяните и отрегулируйте его. Присоедините трос термодатчика режима прогрева.

Присоедините трос акселератора. Если снимался воздушный фильтр, установите его на место.

Присоедините провод «массы» к аккумулятору. Удалите защитную пленку со стартера.

Прокачайте топливную систему, запустите двигатель, проверьте и отрегулируйте обороты холостого хода. Убедитесь в отсутствии утечек топлива.

Проверка и регулировка начального момента (угла опережения) впрыска топлива на автомобилях Форд Транзит

Проверка и регулировка начального момента впрыска топлива требуется только в том случае, если с двигателя снимался ТНВД или зубчатый ремень.

Начальный момент впрыска топлива проверяют и регулируют при помощи установочных штифтов.

Для регулировки необходимо наличие всех трех штифтов, а для проверки достаточно только двух — для фиксации коленчатого вала и ТНВД Форд Транзит.

Перед проверкой момента впрыска топлива отсоедините аккумулятор, удалите заглушку отверстия на крышке зубчатого ремня и большую резиновую заглушку на шкиве коленвала.

Удалите заглушку отверстия для установочного штифта коленчатого вала в задней части двигателя.

Если двигатель Ford Transit оборудован электронной системой Lucas EPIC, отверстие закрыто датчиком положения скорости коленчатого вала — в этом случае отсоедините от датчика электрический разъем, выверните болт и снимите датчик (следите за тем, чтобы не потерять установленную под датчиком шайбу).

Поверните коленчатый вал за болт шкива в положение ВМТ цилиндра № 1, при этом U-образный вырез на звездочке топливного насоса высокого давления Форд Транзит должен быть виден через отверстие в крышке зубчатого ремня (воспользуйтесь зеркалом).

Вставьте установочный штифт в совмещенные отверстия на блоке цилиндров и на маховике, зафиксировав таким образом коленчатый вал.

При фиксированном коленчатом вале двигателя попытайтесь вставить штифт для фиксации ТНВД через крышку зубчатого ремня и звездочку в отверстие на корпусе топливного насоса высокого давления Форд Транзит, находящееся за звездочкой.

Если штифт легко удается вставить, то момент впрыска топлива отрегулирован правильно.

Удалите штифты, установите на место заглушки (и, при наличии, датчик положения/скорости коленчатого вала) и присоедините аккумулятор.

Если штифт ТНВД Ford Transit вставить не удается, то начальный момент впрыска топлива необходимо отрегулировать. Перед регулировкой необходимо снять крышку зубчатого ремня.

Регулировку топливного насоса высокого давления Форд Транзит осуществляйте в следующем порядке:

- Если коленчатый вал не зафиксирован, зафиксируйте его, вставив установочный штифт в совмещенные отверстия на блоке цилиндров и на маховике.

- Зафиксируйте звездочку распределительного вала, вставив установочный штифт в отверстие звездочки так, чтобы пройдя сквозь звездочку, штифт вошел в расположенное за звездочкой отверстие.

- Ослабьте болты звездочки ТНВД Форд Транзит и, осторожно постукивая по ним мягким молотком, сдвиньте ступицу топливного насоса высокого давления относительно звездочки так, чтобы появилась возможность вставить установочный штифт через звездочку в отверстие на ТНВД, расположенное за звездочкой.

- Если длины отверстий звездочки ТНВД Ford Transit недостаточно для этого, необходимо снять зубчатый ремень и передвинуть его на один зуб звездочки. После того, как штифт будет вставлен, затяните болты звездочки топливного насоса высокого давления.

- По окончании регулировки удалите установочные штифты и установите на место все ранее снятые детали.

Форсунки двигателя Форд Транзит

Проверка форсунок Форд Транзит

Форсунки Форд Транзит рассчитаны на длительную работу, и при правильной эксплуатации не требуют обслуживания на протяжении примерно 100000 км пробега.

Точную проверку, калибровку и ремонт форсунок предоставляйте специалистам, поскольку это невозможно сделать без специального оборудования.

При неисправности форсунки Ford Transit возникает отчетливый стук (похожий на стук поршневого пальца) или появляется черный дым при работе двигателя.

Чтобы определить неисправную форсунку, при работающем на холостом ходу двигателе по очереди ослабляйте накидные гайки трубок высокого давления каждой из форсунок. При ослаблении трубки неисправной форсунки стук или дым исчезнут.



Рис.36. Соединения форсунки двигателя Форд Транзит (модели до 1989 года)

А-Гайки прижимной пластины, B-Прижимная пластина, C-Уплотнительные шайбы возвратной топливной трубки, D-Пустотелый болт

Снятие форсунки Форд Транзит

Отсоедините аккумулятор и снимите воздушный фильтр.

Очистите пространство вокруг форсунки и топливных трубок (высокого давления и возвратной).

Форсунки Bosch и Lucas (модели выпуска до 1989 г.)

Отверните накидную гайку трубки высокого давления и пустотелый болт, крепящий возвратную трубку.

Отсоедините топливопроводы и закройте трубки и открытые отверстия во избежание попадания грязи в топливную систему (рис.36).

Отверните гайки прижимной пластины форсунки и снимите пластину (рис.36).



Рис.37. Форсунка Форд Транзит

Вытяните форсунку из гнезда в головке цилиндров (рис.37). Возможно, для этого придется воспользоваться съемником форсунок. Удалите уплотнительную шайбу с распылителя или из гнезда форсунки.

 На распылитель снятой форсунки наденьте защитный колпачок.

Форсунки Stanadyne (модели Форд Транзит с 1989 года)

Отверните накидную гайку трубки высокого давления, удерживая форсунку вторым ключом. Закройте топливную трубку и отверстие в форсунке

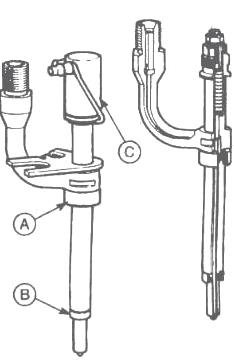

Рис.38. Форсунка Stanadyne автомобилей Форд Транзит

A. Уплотнительное кольцо, B. Фторопластовое уплотнение, C. Колпачок с патрубками возвратных трубок

Осторожно стяните трубки возврата топлива с патрубков форсунок.

Отверните болт прижимной пластины форсунки и снимите пластину.

Вытащите форсунку из гнезда. Не пытайтесь применять рычаг для снятия форсунки.

Снимите с корпуса форсунки Ford Transit уплотнительное кольцо.

Чтобы снять фторопластовое уплотнение распылителя, его нужно разрезать ножом, после чего стянуть с форсунки плоскогубцами.

На распылитель снятой форсунки наденьте защитный колпачок.

Установка форсунки Форд Транзит


Рис.39. Установка фторопластового уплотнения на форсунку Stanadyne

A. Уплотнение, B. Фаска, C. Оправка

Установка форсунок дизельного двигателя Форд Транзит осуществляется в порядке, обратном снятию.

Обратите внимание на следующее:

- При установке форсунок необходимо использовать новые уплотнения (уплотнительные кольца, фторопластовые уплотнения и медные уплотнительные шайбы — в зависимости от типа форсунки).

- При установке форсунок Bosch или Lucas помните, что трубки возврата топлива должны располагаться со стороны клапанной крышки, а заостренный конец прижимной пластины должен быть направлен вперед (в сторону приводных ремней).

- Перед установкой форсунки Stanadyne автомобиля Форд Транзит необходимо надеть на распылитель новое фторопластовое уплотнение.

- Уплотнение должно устанавливаться фаской вверх.

- Для установки уплотнения используйте специальное приспособление или оправку подходящего диаметра, зажатую в тисках (рис.39).

- Болты и накидные гайки топливных трубок затягивайте, соблюдая необходимый крутящий момент. Следите, чтобы топливные трубки не испытывали излишних напряжений.

- После установки форсунки прокачайте топливную систему, запустив двигатель, убедитесь в отсутствии утечек топлива.
