Техобслуживание распредвала двигателя Форд Транзит

Снятие распредвала и толкателей автомобиля Форд Транзит

Снимите зубчатый ремень, а также звездочки и натяжитель. Демонтируйте головку цилиндров. Снимите поддон двигателя. Отсоедините масляный насос.

Снимите водяной насос. Снимите ТНВД и топливоподкачивающий насос Форд Транзит, если он установлен.

Отсоедините шланги и трубы системы охлаждения, которые находятся за передней пластиной двигателя. Отверните болт скобы крепления шлангов и удалите шланги.

Отверните болт нижнего кронштейна передней пластины двигателя Ford Transit.

Отверните болты крепления передней пластины и снимите пластину с блока цилиндров.

Удалите маленькие уплотнения масляных каналов, которые находятся под пластиной.

Снимите с переднего конца распредвала Форд Транзит уплотнительное кольцо (при наличии) и дистанционную втулку.

Переверните двигатель, положив его верхней поверхностью блока цилиндров на рабочий стол — это необходимо для того, чтобы толкатели под действием силы тяжести отошли от кулачков распредвала. Поверните распределительный вал на один полный оборот.

Отверните два болта и снимите упорную пластину распредвала.

Осторожно вытащите распределительный вал из блока цилиндров. Будьте осторожны, чтобы не повредить кулачками поверхность подшипников распредвала Ford Transit.

Извлеките толкатели. Для захвата толкателей можно использовать приспособление с присоской, предназначенное для притирки клапанов.

Снятые толкатели разложите в том порядке, в котором они были установлены.

В дальнейшем толкатели нужно устанавливать строго на прежние места.

Для хранения толкателей удобно использовать полоску картона с восемью пронумерованными отверстиями.

Осмотр и проверка распредвала и толкателей Форд Транзит

Осмотрите шейки и кулачки распредвала. При наличии сильного износа или дефектов поверхности кулачков замените распредвал.

Измерьте внутренний диаметр подшипников распредвала Форд Транзит. При наличии сильного износа подшипников замените втулки.

Измерьте толщину упорной пластины и глубину проточки на дистанционной втулке распредвала.

Разница этих двух величин является величиной осевого люфта распредвала, и если люфт выходит за пределы, то необходимо заменить упорную пластину и дистанционную втулку.

Сильный износ цилиндрической части толкателей и их гнезд встречается редко, но после большого пробега автомобиля могут появиться вмятины и царапины на торцевых поверхностях толкателей, по которым скользят кулачки распредвала Форд Транзит.

При наличии этих дефектов толкатели нужно заменить, поскольку механическая обработка уменьшит толщину закаленного слоя и приведет к быстрому дальнейшему износу поверхности толкателя.

Замена сальника распредвала двигателя Форд Транзит

Сальник распредвала Ford Transit находится в отверстии передней пластины двигателя.

Перед тем, как извлечь сальник, измерьте и запишите глубину, на которую он был запрессован относительно наружной поверхности пластины.

Положите пластину на деревянные подкладки и выбейте старый сальник при помощи выколотки. Вставьте в отверстие пластины новый сальник рабочей кромкой в сторону двигателя.

Равномерно, без перекоса забейте сальник в отверстие, пользуясь старым сальником в качестве оправки. Новый сальник должен быть установлен на той же глубине, что и прежний.

Установка толкателей и распредвала Форд Транзит

Перед установкой очистите сопрягаемые поверхности передней пластины и блока цилиндров от остатков старой прокладки.

Двигатель Форд Транзит при установке распредвала и толкателей должен быть перевернут цилиндрами вниз.

Обильно смажьте толкатели и их гнезда в блоке цилиндров и вставьте толкатели в гнезда (каждый толкатель должен быть установлен на свое прежнее место).

Убедитесь, что стальной шарик, вставленный в гнездо на заднем торце распредвала, находится на своем месте. Обильно смажьте распределительный вал и вставьте его в блок цилиндров.

Установите на место упорную пластину распредвала Форд Транзит так, чтобы две смазочные канавки были обращены наружу.

Болты упорной пластины затяните с установленным моментом. Проверьте легкость вращения распредвала.

Расположите на передней пластине двигателя новую прокладку. Вставьте новые уплотнения масляных каналов в расточки на блоке цилиндров.

Новый сальник распредвала Ford Transit должен быть укомплектован защитной втулкой, предохраняющей кромку сальника от повреждений при установке.

Если защитной втулки не оказалось, ее можно изготовить из пластмассового или бумажного стаканчика для питья подходящего размера.

Обильно смажьте сальник и вставьте в него защитную втулку с обратной стороны так, чтобы при установке распредвал выдавил защитную втулку наружу.

Установите на двигатель Форд Транзит переднюю пластину (при этом защитная втулка выпадет из сальника наружу). Вверните болты крепления пластины и затяните их усилием пальцев.

Переднюю пластину необходимо отцентровать относительно распределительного вала.

Смажьте дистанционную втулку и наденьте ее на распредвал Ford Transit до упора, одновременно вставляя в сальник.

Следите, чтобы сальник охватывал втулку равномерно. Одновременно с помощью линейки выровняйте нижние поверхности блока цилиндров и пластины.

Окончательно установив крышку, затяните болты, соблюдая необходимый крутящий момент.

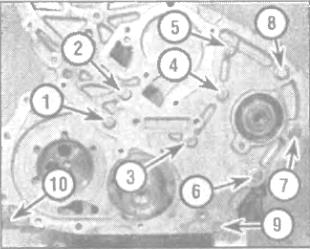

Рис.16. Последовательность затяжки болтов передней пластины двигателя Форд Транзит

Вверните болт нижнего кронштейна передней пластины.

Наденьте на распредвал новое уплотнительное кольцо (если оно было установлено) и сдвиньте его по валу до упора.

Установите на место шланги и трубы системы охлаждения.

В порядке, обратном снятию, установите все ранее снятые детали.

Звездочки и натяжитель зубчатого ремня Форд Транзит

Звездочка распределительного вала Форд Транзит - Снимите зубчатый ремень. Удалите из отверстия звездочки установочный штифт.

Штифт нельзя использовать для удержания звездочки при отворачивании болта.

Следите, чтобы распредвал не поворачивался, иначе возможно повреждение поршней и клапанов. Для удержания звездочки на месте изготовьте приспособление в виде вилки с болтами на концах.

Отверните болт крепления звездочки распредвала Ford Transit, удерживая звездочку с помощью приспособления.

Снимите с распредвала звездочку, шпонку и — на моделях Ford Transit, выпущенных с 1989 года — уплотнительное кольцо.

Болт крепления звездочки распредвала Форд Транзит можно использовать не более шести раз. При каждом отворачивании болта полагается на его головку наносить метку кернером.

Если на головке болта уже нанесено пять меток, замените болт. Кроме того, рекомендуется заменять болт звездочки новым, если история двигателя неизвестна. Обязательно замените уплотнительное кольцо (модели с 1989 года).

Перед установкой звездочки наденьте на вал новое уплотнительное кольцо и вставьте шпонку в паз вала.

На ранних моделях Ford Transit (до 1989 года), на которых уплотнительное кольцо отсутствует, нанесите на ступицу звездочки герметик с обеих сторон. Наденьте на вал звездочку.

Болт звездочки затягивайте в два этапа: сначала с определенным усилием, а потом — поворотом на определенный угол. На втором этапе для точного определения угла поворота болта желательно применять угломер.

Зафиксируйте точное положение распредвала установочным штифтом. Установите на место зубчатый ремень.

Звездочка и шкив коленчатого вала Форд Транзит

Удалите из центра шкива коленвала Форд Транзит большую резиновую заглушку.

Ослабьте болт шкива, удерживая коленчатый вал от проворачивания.

Чтобы зафиксировать коленчатый вал, на автомобилях с механической коробкой передач достаточно включить высшую передачу и сильно нажать на педаль тормоза.

На автомобилях Форд Транзит с автоматической трансмиссией потребуется снять стартер и заклинить зубчатый венец маховика при помощи большой отвертки или другого подобного инструмента. Снимите зубчатый ремень.

Окончательно выверните болт и снимите с вала шкив, тарельчатую шайбу и шпонку. Чтобы снять шкив, возможно, потребуется съемник.

Установку шкива коленвала и звездочки Форд Транзит производите в обратном порядке.

При установке обратите внимание на следующее:

- Зубчатый ремень необходимо установить так, чтобы направление его вращения совпадало со стрелками на тыльной стороне ремня.

- Установите на вал шпонку, тарельчатую шайбу и шкив, вверните болт и слегка затяните его пальцами.

- Затем установите зубчатый ремень, удалите установочные штифты и только после этого окончательно затягивайте болт. Следите, чтобы при снятом зубчатом ремне коленчатый вал не поворачивался.

- Помните, что установочный штифт, используемый для синхронизации валов, непригоден для удержания коленчатого вала при затяжке болта.

Звездочка ТНВД Форд Транзит

Снимите зубчатый ремень. Удалите установочный штифт и отверните четыре болта звездочки ТНВД Форд Транзит. Снимите усилительную пластину и звездочку.

Установка осуществляется в обратном порядке. Сначала установите на муфту ТНВД звездочку, затем усилительную пластину (надпись «FRONT» на пластине должна быть видна). Вверните болты и затяните их усилием пальцев.

Вставьте установочный штифт в совмещенные отверстия звездочки и ТНВД. Установите зубчатый ремень.

Натяжитель зубчатого ремня Форд Транзит

Снимите зубчатый ремень. Отверните два болта и снимите натяжитель. Будьте осторожны, чтобы не потерять пружину и чашку пружины, которые находятся с обратной стороны натяжителя.

Перед установкой смажьте заднюю поверхность натяжителя Форд Транзит тугоплавкой смазкой.

Установите на натяжитель пружину и чашку пружины. Установите натяжитель на двигатель Ford Transit и вверните болты.

Сдвиньте натяжитель в сторону от звездочек, преодолевая усилие пружины, и затяните болты в этом положении. Установите на место зубчатый ремень.
