Детали рулевой рейки и тяги Форд Фокус 2

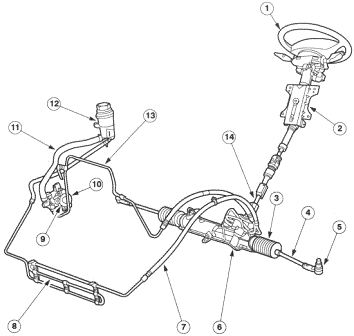

Рис. 1. Система рулевого управления автомобиля Форд Фокус 2

1 — рулевое колесо; 2 — рулевая колонка; 3 — чехол; 4 — рулевая тяга; 5 — наконечник рулевой тяги; 6 — рулевая рейка; 7 — шланг, идущий от рулевого механизма к охладителю рабочей жидкости; 8 — охладитель рабочей жидкости; 9 — реле давления гидроусилителя рулевого управления (PSP); 10 — насос гидроусилителя рулевого управления; 11 — питающий шланг; 12 — бачок для рабочей жидкости; 13 — шланг, идущий от насоса ГУР к рулевому механизму; 14 — муфта вала рулевой колонки

Вращение рулевого колеса с помощью вала рулевой колонки передается к рулевому механизму.

Рулевой механизм Форд Фокус 2 типа «рулевая рейка» преобразует это вращательное движение в прямолинейное поступательное (в поперечном направлении) движение.

Это движение, в свою очередь, с помощью поперечных рулевых тяг и наконечников рулевых тяг передается к поворотным кулакам.

Насос гидроусилителя рулевого управления Форд Фокус 2 подает гидравлическую жидкость под давлением к механизму рулевой рейки.

По мере того как поворачивается рулевое колесо, гидравлическая жидкость проходит через клапан рулевого механизма к одной из сторон поршня двустороннего действия.

Сторона, к которой подается рабочая жидкость, зависит от направления, в котором поворачивается рулевое колесо.

Рабочая жидкость перемещает поршень, являющийся частью рулевого механизма, обеспечивая усиление, необходимое для создания усилия, требуемого для поворота рулевого колеса.

Варианты с бензиновым двигателем вследствие наличия дополнительной нагрузки на двигатель, прикладываемой насосом гидроусилителя рулевого управления, имеют реле давления ГУР Форд Фокус 2 (PSP).

Реле, являющееся нормально замкнутым реле, посылает сигнал к модулю управления силовым агрегатом (РСМ) при выполнении парковочных маневров на низкой скорости.

РСМ реагирует с помощью поддержания частоты вращения коленчатого вала, соответствующей режиму холостого хода.

Механизм рулевой рейки Форд Фокус 2

Операции по снятию рулевой рейки:

- Сцентрируйте рулевое колесо.

- Извлеките ключ зажигания и заблокируйте рулевое управление в этом положении. Отсоедините вал рулевой колонки от механизма рулевой рейки.

- Выверните болт. Отсоедините вал шестерни рулевой рейки от рулевой колонки Форд Фокус 2.

- Снимите гайки крепления наконечника рулевой тяги (для наглядности колесо снято).

- При отсоединении наконечников рулевых тяг от поворотных кулаков во избежание повреждения уплотнений шаровых шарниров их следует обернуть тканью.

- Используя специальный инструмент, отсоедините наконечники рулевых тяг от поворотных кулаков.

- Отсоедините соединительные рычаги стабилизатора поперечной устойчивости от стоек в сборе с пружинами.

- Снимите центральный болт крепления опорной подушки к коробке передач в блоке с ведущим мостом.

- Снимите теплозащитный экран механизма рулевой рейки Ford Focus 2.

- Выверните два болта. Отсоедините зажим шланга.

- Выверните винт. Отсоедините шланги ГУР от рулевой рейки (рис.2).

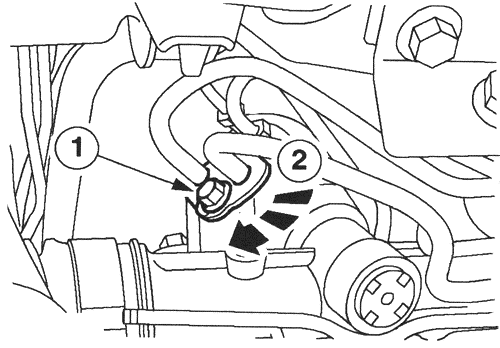

Рис.2. Отсоединение шлангов гидроусилителя руля от механизма рулевой рейки Форд Фокус 2

- Выверните болт. Поверните зажимную планку.

- Дайте жидкости стечь в подходящую емкость. Подоприте поперечину подходящим домкратом для коробки передач.

- Выверните шесть болтов поперечины.

- Визуально осмотрите уплотнение пола перед установкой. Убедитесь в чистоте и отсутствии деформации уплотнительной поверхности уплотнения пола.

- Пенопластовая секция уплотнения пола должна быть размером (25–30) мм. Если значение меньше предписанного, установите новое уплотнение пола.

- Убедитесь в правильности расположения уплотнения пола на картере механизма рулевой рейки.

Операции по установке рулевой рейки Форд Фокус 2:

- Установите вал рулевой колонки с муфтой и уплотнение пола. Установите болты поперечины.

- Используя специальные инструменты, выверьте положение поперечины.

- Вставьте направляющие штифты в отверстия для выверки поперечины.

- Вставьте стопорные планки в канавки и затяните втулки направляющих штифтов.

- Поднимите поперечину, вводя направляющие штифты в отверстия для выверки шасси.

- Установите болты поперечины. Уберите домкрат. Снимите штифты для выверки подрамника.

- Установите шланги гидроусилителя рулевого управления.

- Установите шланги и поверните зажимную планку. Установите опорный зажим шланга.

- Установите теплозащитный экран рулевой рейки Форд Фокус 2.

- Установите центральный болт опорной подушки.

- Подсоедините соединительные рычаги стабилизатора поперечной устойчивости к стойкам в сборе с пружинами. Установите наконечники рулевых тяг.

- Перед опусканием автомобиля убедитесь в том, что рулевое управление находится в положении «прямо вперед». Опустите автомобиль.

- Установите новый зажимной болт. Неследование этому указанию может привести к травматическим последствиям.

- Подсоедините вал рулевой колонки к валу шестерни рулевой рейки.

- Залейте рабочую жидкость в систему ГУР. Проверьте схождение колес.

Замена рулевой тяги Форд Фокус 2

Работы по снятию рулевой тяги Форд Фокус 2:

- Снимите рулевую рейку.

- Отметьте количество оборотов, требуемых для снятия наконечника рулевой тяги.

- Снимите наконечник рулевой тяги и контргайку.

- Снимите наконечник рулевой тяги Ford Focus 2.

- Отверните контргайку наконечника рулевой тяги.

- Снимите чехол. Снимите зажимы.

- Отсоедините трубку сапуна (при наличии). Поверните шестерню, чтобы открыть зубья реечной передачи.

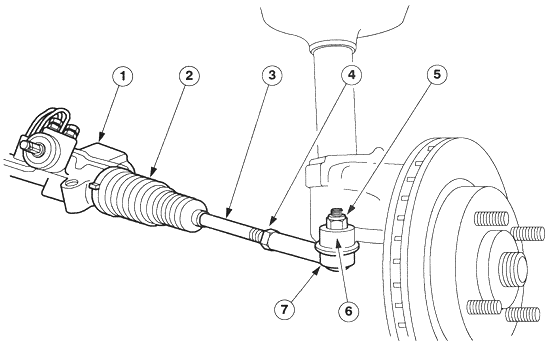

Рис. 3. Рулевой привод Форд Фокус 2

1 — механизм рулевой рейки; 2 — чехол; 3 — рулевая тяга Ford Focus 2; 4 — контргайка наконечника рулевой тяги; 5 — гайка крепления наконечника рулевой тяги; 6 — поворотный кулак; 7 — наконечник рулевой тяги

- Чтобы создать значительное усилие, требуемое для снятия тяти, зажмите рулевую рейку в подходящих тисках.

- Не зажимайте картер рулевого механизма. Используйте защитные элементы для губок тисков.

- Чтобы облегчить снятие рулевой тяги Форд Фокус 2, может потребоваться закрепить рейку вместе с рулевым механизмом в вертикальном положении.

- Закрепите рулевую рейку в подходящих тисках. Используя подходящий трубный ключ, снимите рулевую тягу (рис. 3).

Работы по установке рулевой тяги Форд Фокус 2:

- Снимите с рулевой рейки все следы компаунда для стопорения резьбовых соединений.

- Установите рулевую тягу, используя специальный инструмент.

- Нанесите компаунд для стопорения резьбовых соединений на внутреннюю резьбу новой рулевой тяги Форд Фокус 2.

- Используйте новые зажимы. Установите чехол пыльника.

- Установите зажимы. Подсоедините трубку сапуна (при наличии).

- Убедитесь в том, что наконечник рулевой тяги ввернут на то же самое количество оборотов, которое потребовалось для его снятия.

- Установите наконечник рулевой тяги и контргайку.

- Установите механизм рулевой рейки. Проверьте схождение колес.

Наконечник рулевой тяги Форд Фокус 2

Операции по замене наконечника рулевой тяги Форд Фокус 2:

- Отпустите гайки на передних колесах. Поднимите и подоприте автомобиль. Снимите колесо.

- Отпустите контргайку наконечника рулевой тяги и снимите гайку (рис. 4).

- Отпустите контргайку. Снимите гайку.

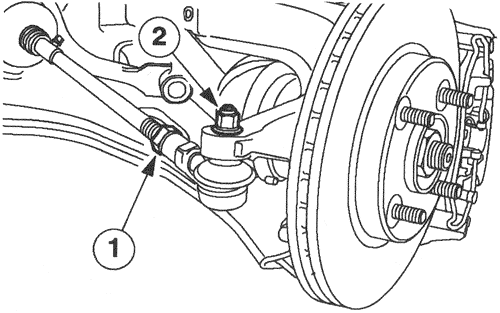

Рис. 4. Снятие гайки наконечника рулевой тяги Форд Фокус 2

- Используя специальный инструмент, отсоедините наконечник рулевой тяги от поворотного кулака.

- Снимите наконечник рулевой тяги и контргайку.

- Убедитесь в том, что наконечник рулевой тяги ввернут на то же самое количество оборотов, которое потребовалось для его снятия.

- Установите новую гайку крепления наконечника рулевой тяги.

- После установки проверьте схождение колес.

- Установите элементы на место, действуя в обратной последовательности.

Рулевой привод автомобиля Форд Фокус 2

Осмотрите чехлы механизма рулевой рейки автомобиля Ford Focus 2 на наличие порезов, смещения, скручивания или деформации. Убедитесь в надежности закрепления чехлов. При необходимости установите новые чехлы или зажимы.

Запаркуйте автомобиль на сухой, ровной, горизонтальной поверхности и задействуйте стояночный тормоз. Сцентрируйте рулевое управление (положение «прямо вперед»).

При работающем двигателе аккуратно поверните рулевое колесо вправо и влево, чтобы проверить люфт. Люфт измеряется на ободе рулевого колеса и его величина должна находиться в границах, предписанных спецификацией.

Если величина люфта выходит за предписанные границы, значит, изношен рулевой привод или рулевая колонка или же имеется повышенный боковой зазор в рулевой рейке.

Если рулевой привод Форд Фокус 2 изношен, при необходимости установите новые элементы.

При выключенном двигателе возьмитесь за рулевое колесо и крепко держите его двумя руками. Попытайтесь подвигать рулевое колесо вверх-вниз, а также влево-вправо, при этом не вращая его.

Это позволяет проверить износ подшипников рулевой колонки, зазор в шарнире вала рулевой колонки и слабину в рулевом колесе или рулевой колонке.

При обнаружении люфта проверьте правильность затяжки болтов рулевой колонки, муфты вала рулевой колонки и рулевого колеса. Рулевая колонка не подлежит ремонту, установите новую рулевую колонку.

Замена рулевой колонки Форд Фокус 2

Действия по снятию рулевой колонки:

- Снимите модуль подушки безопасности водителя. Убедитесь в том, что ведущие колеса развернуты прямо вперед.

- Сцентрируйте рулевое управление автомобиля Форд Фокус 2 и заблокируйте его в этом положении.

- Отсоедините нижнюю секцию от панели приборов. Снимите нижнюю секцию панели приборов.

- Рассоедините штекерный разъем канала передачи данных (DLC).

- Рассоедините штекерный разъем лампы освещения выемки для ног (при наличии). Снимите верхний кожух рулевой колонки Форд Фокус 2.

- Используя отвертку с тонким наконечником, освободите два зажима (по одному с каждой стороны).

- Отсоедините переключатель управления аудиосистемой от нижнего кожуха рулевой колонки Ford Focus 2 (при наличии).

- Используя отвертку с тонким наконечником, освободите блокировочный элемент.

- Снимите переключатель управления аудиосистемой (при наличии).

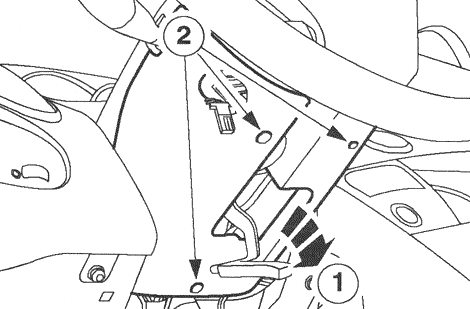

- Рассоедините штекерный разъем. Снимите нижний кожух рулевой колонки (рис. 5). 1. Освободите блокировочный рычаг рулевой колонки. 2. Выверните винты.



- Рассоедините штекерные разъемы приемопередатчика пассивной противоугонной системы автомобиля (PATS), переключателя очистителей/омывателя, часовой пружины и системы управления скоростью (при наличии).

- Рассоедините штекерные разъемы переключателя зажигания, указателей поворота и сигнализации светом фар.

- Автомобили с функцией поддержания устойчивости на курсе - Рассоедините штекерный разъем датчика вращения рулевого колеса.

- Отсоедините жгут электропроводки от рулевой колонки (рис. 6).

Высвободите стопорный штифт. Отсоедините жгут электропроводки.

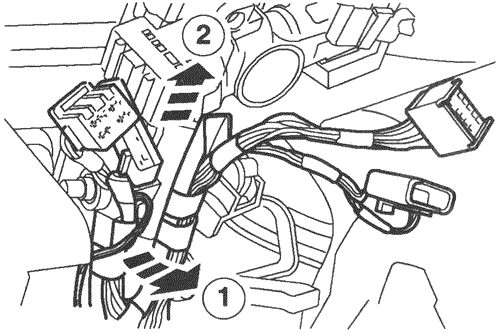

Рис. 6. Отсоединение жгута электропроводки от рулевой колонки Форд Фокус 2

- Отсоедините вал рулевой колонки от рулевой рейки.

- Отбракуйте болт за его дальнейшей ненадобностью. Снимите рулевую колонку.

Действия по установке рулевой колонки:

- При установке рулевой колонки Ford Focus 2 следует использовать новые гайки. Неследование этому указанию может привести к травматическим последствиям.

- Установите рулевую колонку.

- Установите новый стяжной болт рулевой колонки. Неследование этим указаниям может привести к травматическим последствиям.

- Подсоедините вал рулевой колонки к рулевой рейке.

- В случае установки нового датчика вращения рулевого колеса стопорный штифт датчика вращения рулевого колеса следует снять. Неследование этому указанию может привести к травматическим последствиям.

- Снимите штифт. Подсоедините жгут электропроводки к рулевой колонке Форд Фокус 2.

- Подсоедините жгут электропроводки. Установите установочный штифт.

- Состыкуйте штекерный разъем датчика вращения рулевого колеса.

- Состыкуйте штекерные разъемы переключателя зажигания, указателей поворота и сигнализации светом фар.

- Состыкуйте штекерные разъемы приемопередатчика PATS, переключателя очистителей/ омывателя, часовой пружины и системы управления скоростью (при наличии).

- Установите нижний кожух рулевой колонки. Вверните винты. Зафиксируйте рычаг блокировки рулевой колонки.

- Состыкуйте штекерный разъем переключателя управления аудиосистемой (при наличии).

- Установите переключатель управления аудиосистемой (при наличии). Установите верхний кожух рулевой колонки Форд Фокус 2.

- Состыкуйте штекерные разъемы DLC и лампы освещения выемки для ног (при наличии).

- Подсоедините нижнюю секцию к панели приборов. Установите модуль подушки безопасности водителя.

- Требуется изменить конфигурацию электронной функции поддержания устойчивости на курсе. Неследование этому указанию может привести к травматическим последствиям.

- Используя WDS, настройте конфигурацию электронной функции поддержания устойчивости на курсе.
