Техническое обслуживание карданной передачи Форд Мондео

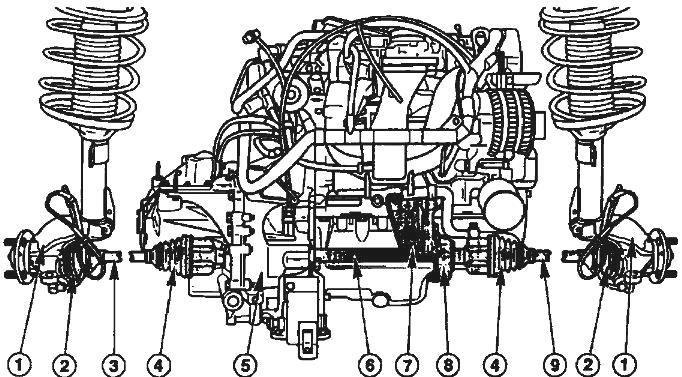

Рис.24. Механическая КПП и карданные валы Форд Мондео

1 - Поворотный кулак, 2 - Кулак карданного вала, 3 - Левый карданный вал, 4 - Ведущий шарнир, 5 - Коробка передач МТХ-75, 6 - Промежуточный вал, 7 - Кронштейн опоры промежуточного вала, 8 - Опора промежуточного вала, 9 - Правый карданный вал

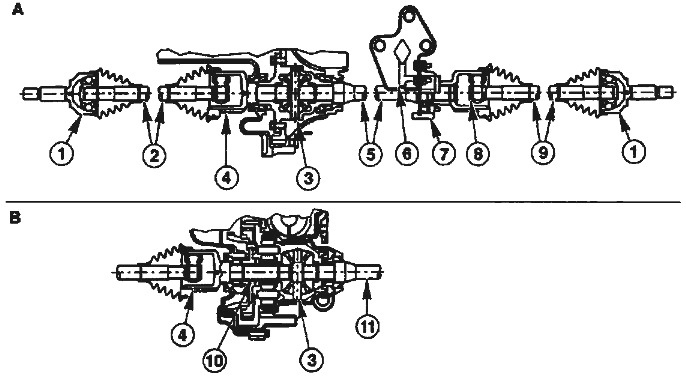

Рис.25. Карданная передача Форд Мондео

А - коробка передач МТХ-75, В - автоматическая коробка передач CD4E

1 - Кулак кардана с наружным шарниром, 2 - Левый карданный вал, 3 – Дифференциал, 4 - Ведущий шарнир ("Трипоид"- шарнир) с наружными шлицами, 5 - Промежуточный вал (МТХ-75), 6 - Кронштейн опоры промежуточного вала, 7 - Опора промежуточного вала, 8 - Ведущий шарнир (Трипоид"-шарнир) с внутренними шлицами, 9 - Правый карданный вал, 10 - Удлиненный кулак кардана (АКПП Форд СD4Е), 11 - Укороченный промежуточный вал (Коробка автомат Форд CD4E)

Снятие и установка карданных валов Форд Мондео

Отпустите гайку оси на автомобиле стоящем на колесах.

Пометьте положение колес на ступице краской, для того чтобы установить их при сборке на прежнее место. Ослабьте гайки колес на опущенном автомобиле. Поднимите перед автомобиля и снимите передние колеса. Снимите скобу тормоза.

Подвесьте с помощью проволоки на внутреннем брызговике скобу тормоза, не допуская скручивания или натяжения тормозного шланга.

Тормозной шланг остается подключенным, в противном случае после установки придется удалять воздух из тормозной системы.

Где необходимо, разъедините многоконтактный штекер указателя износа тормозных накладок.

Отсоедините соединительную тягу стабилизатора поперечной устойчивости Форд Мондео.

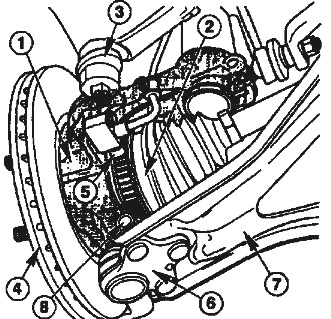

Выпрессуйте палец 3 поперечной рулевой тяги из поворотного кулака 1.

Где необходимо, выверните датчик ABS 5 из поворотного кулака. Снимите тормозной диск 4.

Выверните зажимной болт 8 и гайку шаровой опоры 6 нижнего поперечного рычага 7 и стяните вниз поперечный рычаг с поворотного кулака.

Выверните зажимной болт крепления стойки амортизатора на поворотном кулаке.

Отверните гайку оси. Самоконтрящуося гайку оси со свободно вращающейся шайбой можно использовать повторно до пяти раз. Спрессуйте съемником поворотный кулак с полуосевого кардана Форд Мондео.

Вытяните поворотный кулак наружу и выньте из поворотного кулака кардан. Для того, чтобы избежать нежелательного нагружения внутреннего шарнира, подвесьте карданный вал на проволоке.

Максимально допустимый угол наклона внутренних шарниров кардана составляет 18*. Наружный шарнир имеет упор, однако его нельзя нажимать при упоре.

Левый / правый карданный вал Форд Мондео

Если необходимо снять карданный вал Ford Mondeo в сборе, то установите большую монтировку между шарниром и корпусом коробки передач.

Поверните монтировку и извлеките шарнир.

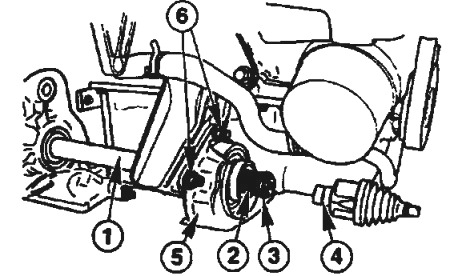

Выверните болты 6 средней опоры. Снимите термозащитный кожух 5. Поврежденный цельный кожух (выпуск до 1993г.) замените новым, состоящим из двух деталей. Стяните карданный вал.

Установка карданного вала Форд Мондео

Перед установкой проверьте состояние уплотнительного кольца карданного вала.

Выньте изношенное уплотнительное кольцо с помощью плоского долота. Если уплотнительное кольцо имело дефект или было изношено, проверьте состояние роликов и беговых дорожек подшипников.

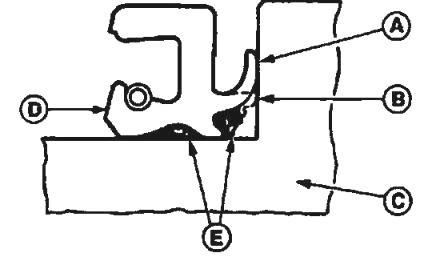

Рис.28. Проверка уплотнительного кольца кардана Форд Мондео

А - лепесток нового уплотнительного кольца, В - изношенный лепесток С - ступица колеса или карданный вал, D - уплотнительное кольцо, Е - смазка

Смажьте новое уплотнительное кольцо, как показано на рисунке, и равномерно запрессуйте трубой подходящего диаметра. Замените стопорное кольцо 3.

Очистите шлицы 2 промежуточного вала 1 и тщательно смажьте их по всей поверхности специальной смазкой. Надвиньте карданный вал Форд Мондео.

Очистите шлицы и резьбу карданного вала и смажьте тонким слоем смазки.

Вставьте карданный вал с новым стопорным кольцом в шлицы ведущей сферической шестерни и зафиксируйте его сильным нажатием.

Легкими возвратно-поступательными движениями проверьте надежность стопорения карданного вала.

Поверните поворотный кулак наружу и направьте рукой карданный вал Форд Мондео в подшипники ступицы колеса.

Установите подкладочную шайбу, наверните бывшую в употреблении гайку оси колеса и наворачиванием гайки оси вытяните кулак карданного вала. Гайку оси колеса не затягивайте. В заключение отверните гайку оси и замените.

Вставьте снизу шаровую опору поперечного рычага в отверстие поворотного кулака и затяните зажимной болт с моментом 80 Нм (на новой шаровой опоре - с моментом 55 Нм).

Вверните, если снимался, датчик ABS, 10 Нм. Установите тормозной диск и застопорите его двумя новыми стопорами. Установите скобу тормоза.

Если отворачивался тормозной шланг, то удалите воздух из тормозной системы.

Соедините, где требуется, многоконтактный штекер указателя износа тормозных накладок.

Присоедините головку поперечной тяги к поворотному кулаку Форд Мондео и закрепите с моментом 25-30 Нм, застопорьте соединение новым шплинтом.

Если шплинт не проходит в отверстие, то подтяните резьбовое соединение, пока шплинт не войдет в отверстие.

Закрепите соединительные тяги стабилизатора поперечной устойчивости с моментом 50 Нм.

Установите передние колеса так, чтобы совпадали нанесенные ранее метки. Перед установкой колес смажьте тонким слоем консистентной смазки центрирующую поверхность на ступице колеса.

Наверните гайки крепления колеса. Опустите автомобиль и затяните гайки крест-накрест с моментом 100 Нм.

Затяните гайку передней оси с моментом 340 Нм. Для блокировки колес включите стояночный тормоз, и помощник должен нажать педаль ножного тормоза.

Проверьте свободу перемещения тормозного шланга и провода датчика ABS. Для этого помощник должен поворачивать передние колеса из одного крайнего положения в другое.

Проверьте уровень масла в коробке передач, при необходимости долейте.

Снятие и установка манжет карданных валов Форд Мондео

Негерметичные защитные чехлы необходимо сразу же заменить. Для замены защитных чехлов необходимо разобрать кардан Форд Мондео.

Если загрязнения попали в смазку, то вымойте шарнир и смажьте его новой специальной смазкой. Пометьте фломастером положение манжеты.

Снимите амортизаторную стойку в сборе с поворотным кулаком и карданным валом. Снимите сферические ролики. Закрепите карданный вал 8 тисках с защитными губками.

Снимите внутренний Трипоид-шарнир, предварительно сняв стопорное кольцо подходящими плоскогубцами. Пометьте положение карданного вала фломастером. При некоторых обстоятельствах для снятия необходим съемник.

Разрежьте хомут крепления манжеты кусачками и снимите хомут. Снимите резиновую манжету.

Установка манжет карданных валов Форд Мондео

Легко смажьте поверхность карданного вала для того, чтобы легче вставлялась манжета.

Вдавите наружную манжету в кольцевую канавку шарнира кардана Форд Мондео. При этом вставьте отвертку маленького размера под манжету по большому диаметру для выпуска воздуха из-под манжеты. Поправьте положение манжеты в соответствии с ранее нанесенной маркировкой.

Уложите натяжную ленту в кольцевую канавку манжеты и натяните ее специальным натяжителем, завернув при этом натяжной болт динамометрическим ключом с моментом 20 Нм.

Наденьте на вал внутреннюю манжету, поправьте ее расположение в соответствии с нанесенной маркировкой и закрепите на малом диаметре лентой с моментом 20 Нм.

Внутренний шарнир кардана: наденьте трипоид-шарнир на карданный вал и застопорите новым стопорным кольцом.

При этом следите за нанесенной ранее маркировкой. Вставьте трипоид-шарнир до упора, при необходимости используйте трубу подходящего диаметра.

Установите, смазанные специальной смазкой, ролики равных угловых скоростей.

Установите амортизаторную стойку в сборе с поворотным кулаком и карданным валом Форд Мондео.

Наденьте манжету на внутренний шарнир. При этом вставьте отвертку маленького размера под манжету для выпуска воздуха из-под манжеты. Вставьте трипоид-шарнир до упора вовнутрь и вытяните обратно на 20 мм.

В этом положении выньте отвертку. Поправьте положение манжеты в соответствии с нанесенной ранее маркировкой. Обратите внимание на достаточность смазки шарнира.

Установите передние колеса так, чтобы совпадали нанесенные ранее метки. Перед установкой колес смажьте тонким слоем консистентной смазки центрирующую поверхность на ступице колеса.

Наверните гайки крепления колеса. Опустите автомобиль и затяните гайки крест-накрест с моментом 100 Нм.

Затяните верхнюю гайку стойки амортизатора с моментом 45 Нм.

Проверьте свободу перемещения тормозного шланга и провода датчика ABS. Для этого помощник должен поворачивать передние колеса из одного крайнего положения в другое.

Подшипник ступицы колеса Форд Мондео

Поврежденный подшипник ступицы колеса можно определить по следующим признакам: шум на кругом повороте; тугое вращение колеса при выключенном тормозе.

Подшипник посажен в цапфу поворотного кулака Ford Mondeo с большим натягом, поэтому его можно установить только с применением подходящего приспособления для запрессовки.

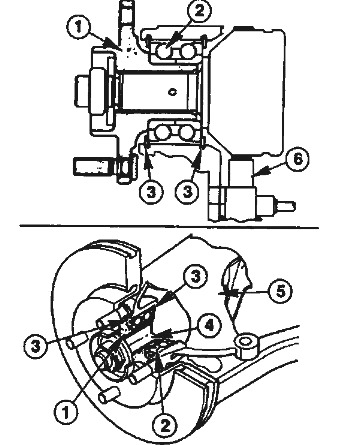

Рис.29. Ступица колеса Форд Мондео

1 - Ступица колеса, 2 - Подшипник ступицы колеса (двухрядный сферический), 3 - Стопорное кольцо, 4 - Кулак карданного вала, 5 - Поворотный кулак, 6 - Датчик ABS

Эту работу проводите на станции технического обслуживания. Для замены подшипника ступицы колеса должна быть предварительно снята цапфа поворотного кулака и выпрессована ступица колеса.
