Компоненты системы охлаждения двигателя Форд Фьюжен, Форд Фиеста

Система охлаждения двигателя Форд Фьюжен, Форд Фиеста жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Устройство системы охлаждения показано на рис.7.

Система охлаждения состоит из рубашки охлаждения, радиатора 6 с электровентилятором, расширительного бачка 11, водяного насоса 9, термостата, корпуса распределителя 4, отводящего патрубка 6 водяной рубашки, запорного клапана 8 и шлангов.

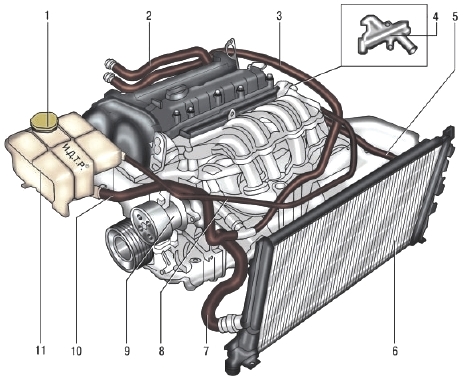

Рис.7. Система охлаждения двигателя Форд Фьюжн, Форд Фиеста

1 – пробка расширительного бачка; 2 – подводящий шланг отопителя; 3 – отводящий шланг отопителя; 4 – корпус распределителя; 5 – подводящий шланг радиатора; 6 – радиатор; 7 – отводящий шланг радиатора; 8 – паровой шланг расширительного бачка; 9 – водяной насос; 10 – жидкостный шланг расширительного бачка; 11 – расширительный бачок

Циркуляцию жидкости в системе охлаждения создает водяной насос (помпа) Форд Фьюжен, Форд Фиеста. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры и камеры сгорания и затем поступает к термостату.

В зависимости от положения клапана термостата жидкость поступает или в малый контур системы охлаждения (при низкой температуре), или в радиатор (при высокой температуре).

Радиатор Форд Фьюжн, Форд Фиеста с горизонтальным потоком жидкости, с трубчато ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части левого бачка радиатора находится сливная пробка.

В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок парового шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры.

Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.

Водяной насос (помпа) вихревого типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения.

Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки.

Помпа Форд Фьюжен, Форд Фиеста ремонту не подлежит, поэтому при отказе (течь сальника или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.

Запорный клапан (на двигатели объемом 2,0 л не устанавливают) предназначен для ограничения циркуляции охлаждающей жидкости через расширительный бачок при работе непрогретого двигателя.

Это уменьшает время прогрева двигателя и дает дополнительную экономию топлива. При температуре охлаждающей жидкости 80 °С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок.

В систему охлаждения Форд Фиеста, Форд Фьюжен с помощью шлангов включен и радиатор отопителя салона.

Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до –40 °С. Тип охлаждающей жидкости, залитой в систему охлаждения, – MOTORCRAFT SUPER PLUS 2000.

В электронный блок управления двигателем заложена программа защиты двигателя от перегрева.

В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя температуры охлаждающей жидкости в красную зону.

Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает сигнальную лампу, которая предупреждает водителя о том, что температура двигателя жидкости и сокращает время прогрева двигателя. Термостат установлен в корпусе, закрепленном на блоке цилиндров.

При температуре охлаждающей жидкости до (82±1,5) °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя.

При повышении температуры выше (82±1,5) °С термостат начинает открываться, а при 97 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

Электровентилятор системы охлаждения Форд Фьюжен, Форд Фиеста (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем.

Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью.

Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем путем подключения дополнительного сопротивления.

Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения Форд Фьюжн, Форд Фиеста.

Отводящий патрубок водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения.

В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.

Замена радиатора системы охлаждения Форд Фьюжен, Форд Фиеста

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Слейте охлаждающую жидкость.

Отсоедините колодки жгутов проводов от электродвигателя вентилятора и дополнительного сопротивления, снимите кожух электровентилятора Ford Fusion, Ford Fiesta.

Поддев отверткой извлеките стопор и снимите с патрубка радиатора подводящий шланг.

Сжав пассатижами отогнутые ушки хомута, сдвиньте его по шлангу и снимите отводящий шланг с патрубка радиатора.

Выверните стопорный винт ослабьте затяжку крепления левой нижней подушки радиатора и отверните крепление.

Извлеките резиновую подушку.

Аналогично снимите правую нижнюю подушку радиатора.

Приподнимите блок радиаторов, извлеките его из посадочных мест и опустите вниз, насколько позволяют шланги конденсора.

Отожмите фиксатор у левой нижней опоры крепления радиатора Форд Фьюжен, Форд Фиеста и, сдвинув радиатор вдоль полозьев конденсора, аккуратно разъедините радиатор и конденсор.

Закрепите конденсор на кузове, чтобы не повредить его магистрали.

Установите новый радиатор системы охлаждения и все снятые детали в порядке, обратном снятию.

Снятие и установка водяного насоса Форд Фиеста, Форд Фьюжн

Водяную помпу снимайте для ремонта или замены при течи охлаждающей жидкости и возникновении во время его работы шума, уровень которого превышает обычный.

Разборка помпы довольно трудоемкий процесс, поэтому рекомендуем при неисправности заменять насос в сборе.

Для снятия водяной помпы двигателей Duratec объемом 1,3; 1,4 и 1,6 л автомобилей Форд Фьюжен, Форд Фиеста выполните следующие операции:

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Слейте жидкость из системы охлаждения.

Снимите воздушный фильтр.

Снимите ремень привода вспомогательных агрегатов.

Выверните четыре болта крепления шкива водяного насоса и снимите шкив.

Снимите брызговик двигателя.

Снимите ремень привода газораспределительного механизма.

Выверните шесть болтов крепления водяного насоса и снимите водяной насос Ford Fusion, Ford Fiesta.

Установите водяной насос и все снятые детали в обратном порядке. Затяните болты крепления моментом 10 Нм.

Снятие и установка термостата Форд Фьюжен, Форд Фиеста

Необходимость в снятии термостата может возникнуть для его замены при нестабильном температурном режиме двигателя – перегреве или недостаточном прогреве.

Для проверки термостата на автомобиле Форд Фьюжн, Форд Фиеста пустите холодный двигатель и потрогайте рукой нижний (отводящий) шланг радиатора – он должен быть холодным.

После того как температура охлаждающей жидкости достигнет 85–90 °С, шланг должен начать быстро нагреваться, что указывает на начало циркуляции жидкости по большому контуру. Если этого не происходит, проверьте работоспособность термостата.

Для снятия корпуса термостата двигателей Duratec объемом 1,3; 1,4 и 1,6 л Форд Фьюжен, Форд Фиеста выполните следующие операции:

Слейте охлаждающую жидкость.

Снимите впускной коллектор.

Сжав пассатижами отогнутые ушки хомута, сдвиньте его по шлангу и снимите отводящий шланг с патрубка корпуса термостата.

Аналогично снимите второй шланг.

Выверните четыре болта крепления снимите корпус термостата и извлеките термостат.

Снимите уплотнительное кольцо с термостата. Сильно обжатое, затвердевшее или надорванное кольцо замените.

Установите уплотнительное кольцо на новый термостат.

Установите детали в порядке, обратном снятию.

Залейте охлаждающую жидкость и удалите воздух из системы.
