Общие работы по снятию и установке двигателя Форд Транзит

 Двигатель может быть снят с автомобиля либо вместе с трансмиссией, либо отдельно. Если установлена автоматическая коробка передач Форд Транзит, рекомендуется снимать двигатель отдельно от нее, поскольку автоматическая трансмиссия — агрегат тяжелый, и для ее подъема потребуется достаточно мощное подъемное оборудование.

Двигатель (или силовой агрегат в сборе) извлекается из автомобиля Ford Transit вперед и вверх, поэтому предварительно нужно снять радиатор и переднюю панель кузова.

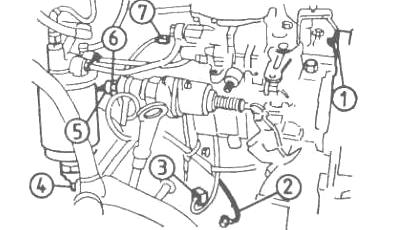

Рис. 12. Провода, которые необходимо отсоединить перед снятием двигателя Форд Транзит (двигатель без турбонаддува)

1. Датчик температуры охлаждающей жидкости, 2. Провод «массы» двигателя, 3. Датчик давления масла, 4. Водоотделитель топливного фильтра, 5. Пусковое устройство ТНВД, 6. Пусковое устройство (ускоритель запуска) ТНВД (Bosch), 7. Электромагнитный клапан останова (ТНВД)

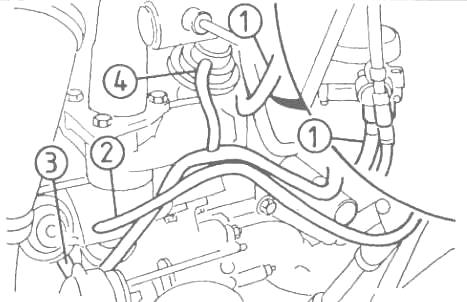

Рис.13. Вакуумные шланги, которые необходимо отсоединить перед снятием двигателя Форд Транзит (двигатель с турбонаддувом)

1.Шланг от вакуумного регулятора к вакуумному насосу, 2. Шланг от корпуса дроссельной заслонки к датчику давления на впускном коллекторе, 3. Шланг от турбокомпрессора к вакуумному регулятору, 4. Шланг от клапана рециркуляции к вакуумному регулятору

Порядок действий при снятии двигателя Форд Транзит:

Перед началом работы необходимо подготовить подъемное устройство достаточной грузоподъемности и надежный домкрат (желательно подвижный). Автомобиль удобнее всего установить на осмотровую яму.

Отсоедините провод «массы» от аккумулятора. Слейте моторное масло и вверните на место сливную пробку. Слейте охлаждающую жидкость. Снимите воздушный фильтр.

Снимите капот, решетку радиатора и передний бампер Форд Транзит.

Ослабьте хомуты и отсоедините шланги от корпуса термостата, снимите нижний шланг радиатора и отсоедините шланги отопителя у перегородки моторного отсека.

Снимите расширительный бачок, отсоединив его шланги и отвернув два винта. Снимите радиатор вместе с верхней поперечиной передка.

Если двигатель Ford Transit (без турбонаддува) оборудован системой рециркуляции, снимите впускной коллектор.

На двигателях с турбонаддувом снимите впускную трубу, отсоединив ее от фланца турбокомпрессора и от впускного коллектора. Отверните гайки и отсоедините от выпускного коллектора приемную трубу глушителя.

При наличии гидроусилителя руля (ГУР) Форд Транзит снимите приводной ремень насоса гидроусилителя. Отсоедините кронштейн насоса от блока цилиндров и отведите насос в сторону, чтобы не мешал.

При наличии кондиционера снимите с двигателя компрессор кондиционера, НЕ ОТСОЕДИНЯЯ от него шланги. Отведите компрессор в сторону, чтобы не мешал.

На двигателях Форд Транзит без турбонаддува отсоедините от ТНВД и кронштейна на двигателе трос акселератора.

На двигателях с турбонаддувом (модели с 1995 года) снимите теплообменник системы рециркуляции.

Отсоедините от топливного фильтра (при наличии топливоподкачивающего насоса — от насоса) трубку подачи топлива из бака.

Отсоедините от ТНВД возвратную топливную трубку. Если шланги имеют быстросъемные соединения, нужно сжать вместе выступающие язычки на соединении и осторожно
стянуть шланг с трубки.

Следите за тем, чтобы не потерять шайбы (при наличии). Открывшиеся отверстия тщательно закройте.

Отсоедините провода от генератора. В зависимости от типа генератора, провода могут присоединяться при помощи разъемов или прикрепляться гайками, расположенными под пластмассовой крышкой. Запомните расположение проводов.

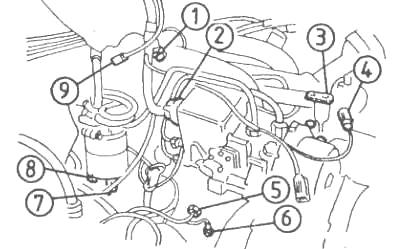

Рис.14. Провода, которые необходимо отсоединить перед снятием двигателя Ford Transit (двигатель с турбонаддувом)

1. Скоба крепления жгута проводов к впускному коллектору, 2. Многоконтактный разъем электронной системы EPIC на ТНВД, 3. Датчик указателя температуры охлаждающей жидкости, 4. Температурный датчик, 5. Датчик давления масла, 6. Провод «массы» двигателя, 7. Водоотделитель топливного фильтра, 8. Датчик положения/скорости коленчатого вала, 9. Разъем факельной свечи (система холодного запуска)

Отверните накидную гайку и отсоедините вакуумный шланг от вакуумного насоса, расположенного на генераторе.

Отсоедините провода и вакуумные трубки (шланги), показанные на рис. 12, 13 и 14 (при наличии соответствующих устройств, в зависимости от модели двигателя).

Отсоедините провода от стартера, запоминая их расположение. Если трансмиссия (коробка передач) остается на автомобиле, выверните болты и снимите стартер.

На моделях Форд Транзит с 1995 года, оборудованных турбокомпрессором, отверните две гайки и удалите болты, которыми рулевой механизм прикреплен к балке передней подвески.

Сдвиньте рулевой механизм как можно дальше вперед. Отсоедините приемную трубу от фланца переднего глушителя и снимите ее с автомобиля. Следите за тем, чтобы не потерять прокладки.

На автомобилях Форд Транзит с механической коробкой передач отсоедините от картера сцепления чехол рычага сцепления и сдвиньте чехол вдоль троса.

Отцепите наконечник троса сцепления от рычага и отсоедините оболочку троса от картера сцепления. Снимите с троса чехол.

Если трансмиссия Ford Transit снимается вместе с двигателем, проделайте дополнительно следующие операции (механическая коробка передач):

- Снимите нижнюю и боковые крышки двигателя, освободив фиксаторы (при наличии).

- Снимите нижнюю крышку картера сцепления.

- Снимите рычаг переключения передач.

- Отсоедините от коробки передач провод выключателя фонарей заднего хода. Отсоедините провод электронного тахографа (при наличии).

- Если установлена коробка передач типа G или МТ75, слейте из нее масло в подставленную емкость. Установите на место сливную пробку.

- Снимите карданный вал.

- Выверните крепежный болт и отсоедините от коробки передач трос спидометра.

- Отсоедините топливопроводы, присоединенные к скобе на верхней части картера сцепления. Если провод «массы» двигателя прикреплен к картеру сцепления, отсоедините его.

- Подставьте под трансмиссию Форд Транзит домкрат, чтобы поддержать ее после отсоединения задней опоры силового агрегата.

- Желательно иметь подвижный домкрат (на роликах), чтобы была возможность перемещать его вперед при снятии силового агрегата.

- Отверните один (коробка передач типа N или G) или два (КПП типа МТ75) болта, которыми задняя опора прикреплена к картеру коробки передач.

- Отверните четыре болта (по два с каждой стороны) и снимите поперечину задней опоры.

Если трансмиссия Ford Transit снимается вместе с двигателем, проделайте дополнительно следующие операции (автоматическая трансмиссия):

- Снимите карданный вал.

- На двигателях без турбонаддува полностью снимите приемную трубу глушителя, отсоединив ее от коллектора и от переднего глушителя.

- Отсоедините от трансмиссии трос спидометра и (при наличии) провода электронного тахографа.

- В кабине автомобиля Форд Транзит установите рычаг переключения режимов трансмиссии в положение «N».

- Отсоедините наконечник троса от шарового пальца на рычаге селектора трансмиссии (рис. 13).

- Отверните два болта и снимите кронштейн троса вместе с тросом. Отведите трос в сторону, чтобы не мешал.

- Отсоедините провод от выключателя блокировки стартера. Разъедините разъем проводов, идущих к электромагниту «кикдауна».

- Вытащите масломерный щуп трансмиссии, затем отверните крепежный болт и снимите направляющую трубку щупа. Закройте отверстие для щупа на трансмиссии.

- Очистите пространство вокруг соединений трубок теплообменника с трансмиссией.

- Отверните штуцеры и отсоедините трубки теплообменника (с правой стороны трансмиссии).

- Закройте отверстия на трансмиссии и открытые концы трубок. Трубки подвяжите в стороне, чтобы не мешали.

- Подставьте под трансмиссию Форд Транзит домкрат и слегка приподнимите ее, чтобы разгрузить заднюю опору силового агрегата.

- Отверните болт, которым задняя опора прикреплена к картеру коробки передач.-

- Отверните четыре болта (по два с каждой стороны) и снимите поперечину задней опоры.

На моделях с механической коробкой передач снимите нижнюю крышку картера сцепления.

Если установлена коробка передач МТ 75, отсоедините провод выключателя фонарей заднего хода.

Если трансмиссия остается на автомобиле, на моделях с автоматической трансмиссией выверните болты и удалите стяжку двигателя/трансмиссии.

Через отверстие для стартера выверните четыре гайки, крепящие гидротрансформатор к ведущему диску (чтобы добраться до всех гаек, нужно проворачивать коленчатый вал двигателя за болт шкива гаечным ключом).

Отверните нижние гайки и снимите шайбы с опорных подушек двигателя Форд Транзит. Если трансмиссия остается на автомобиле, выверните нижние болты крепления трансмиссии к двигателю.

Прикрепите стропы грузоподъемного устройства к подъемным проушинам, расположенным по диагонали в передней и задней частях двигателя.

При отсутствии проушин их можно изготовить самостоятельно, но при этом они должны быть достаточно надежны, чтобы выдержать вес двигателя.

Помните, что грузоподъемность подъемного оборудования должна соответствовать весу снимаемого агрегата.

Подставьте под трансмиссию домкрат (если это не было сделано раньше) и слегка приподнимите ее, чтобы разгрузить заднюю опору силового агрегата.

Если трансмиссия остается на автомобиле, выверните оставшиеся болты крепления трансмиссии к двигателю.

На моделях поздних выпусков верхние болты удерживают также скобу крепления топливопроводов. Отделите держатели топливопроводов от скобы.

Если двигатель Форд Транзит снимается вместе с трансмиссией, слегка приподнимите его, чтобы разгрузить опоры, и снимите опорные кронштейны с блока цилиндров.

Убедитесь, что двигатель больше ничем не удерживается на автомобиле — все детали, провода и шланги отсоединены и закреплены в стороне.

Вдвоем с помощником поднимите двигатель (или силовой агрегат в сборе), одновременно вытаскивая его из моторного отсека вперед.

Если двигатель снимается отдельно, не допускайте, чтобы он своим весом давил на первичный вал коробки передач и диск сцепления.

На автомобиле с автоматической трансмиссией следите, чтобы заполненный маслом гидротрансформатор не двигался относительно трансмиссии — иначе он может выпасть, что приведет к повреждению сальника и обильной потере масла.

При снятом двигателе внимательно осмотрите все детали, доступ к которым в обычных условиях затруднен (опорные подушки двигателя, сцепление, выжимной подшипник сцепления, передний сальник коробки передач, различные трубопроводы и шланги). При малейших сомнениях в работоспособности этих деталей замените их.

Если двигатель Ford Transit снимался вместе с трансмиссией, отделите трансмиссию от двигателя в следующем порядке:

- Выверните болты и снимите стартер (механическая коробка передач)

- Снимите нижнюю крышку картера сцепления (при наличии).

- Выверните болты, крепящие двигатель к коробке передач.

- Отсоедините коробку от двигателя Форд Транзит, удерживая ее на весу и двигая строго вдоль оси коленчатого вала, чтобы она не опиралась своим весом на ведомый диск сцепления (автоматическая трансмиссия).

- Удалите стяжку между двигателем и трансмиссией. Через отверстие для стартера выверните четыре гайки, крепящие гидротрансформатор к ведущему диску (чтобы добраться до всех гаек нужно проворачивать коленчатый вал двигателя за болт шкива).

- Выверните болты и отсоедините трансмиссию от двигателя Форд Транзит. При отделении трансмиссии следите за тем, чтобы гидротрансформатор не сдвинулся с вала редуктора — иначе он может выпасть из трансмиссии, что приведет к повреждению сальника и обширной потере масла.

- Для удержания гидротрансформатора прижмите его к трансмиссии рычагом.

Установка дизельного двигателя Форд Транзит

На моделях Ford Transit с механической коробкой передач перед соединением коробки передач с двигателем необходимо смазать шлицы первичного вала тугоплавкой смазкой.

Присоединяя двигатель к коробке передач не допускайте, чтобы нагрузка от веса двигателя или коробки приходилась на ведомый диск сцепления— аккуратно совместите коробку с двигателем, введите шлицы первичного вала в ведомый диск сцепления, установите коробку передач на направляющие штифты и вверните болты крепления.

На моделях Форд Транзит с автоматической трансмиссией убедитесь, что расстояние между передней поверхностью ступицы гидротрансформатора и поверхностью картера трансмиссии не менее 21 мм.

Следите, чтобы во время присоединения трансмиссии гидротрансформатор не сдвинулся с места.

При присоединении трансмиссии к двигателю Форд Транзит введите шпильки гидротрансформатора в отверстия ведущего диска на двигателе.

Присоединив трансмиссию к двигателю, проверьте легкость вращения гидротрансформатора, и только после этого затяните болты.

После установки двигателя на опоры убедитесь, что зазоры между нижними кромками резиновых подушек и кронштейнов шасси одинаковы с обеих сторон.

При присоединении приемной трубы глушителя к выпускному коллектору используйте новую прокладку и новые самоконтрящиеся гайки.

Все крепления затягивайте, соблюдая необходимый крутящий момент. Не забудьте, что один из болтов удерживает провод «массы» силового агрегата — этот болт затягивайте после установки двигателя на автомобиль и присоединения провода «массы».

Перед присоединением трубопроводов и шлангов не забудьте удалить временные пробки, которыми закрыты отверстия. Если качество шлангов и хомутов системы охлаждения вызывает сомнения, замените их.

После окончания сборки тщательно проверьте правильность и надежность присоединения проводов, шлангов, трубопроводов и т.п. Не забудьте залить в двигатель масло и охлаждающую жидкость.

Проверьте уровень масла в гидроусилителе руля и автоматической трансмиссии (при наличии). Отрегулируйте трос акселератора. Отрегулируйте натяжение приводного ремня (ремней).
