Устройство карданного вала Форд Транзит

Крутящий момент от механической или автоматической коробки передач Форд Транзит передается на задний мост с помощью точно сбалансиоованного трубчатого карданного вала, состоящего из двух или трех секций.

Карданный вал Ford Transit имеет одну или две промежуточные опоры. Промежуточная опора вала включает в себя подвесной подшипник, установленный в специальной эластичной подушке.

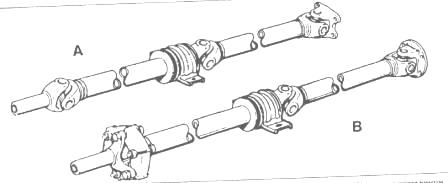

Рис.101. Карданный вал Форд Транзит с эластичной муфтой (В) и с обычным карданным шарниром (А) на переднем конце

В сочленениях кардана Форд Транзит применены универсальные карданные шарниры.

Средний шарнир установлен на шлицах, что позволяет компенсировать продольное перемещение вала при движении подвески, а также незначительные перемещения двигателя и коробки передач на подушках.

На некоторых моделях Форд Транзит вместо переднего карданного шарнира используется эластичная муфта (рис.101).

Кроме того, в зависимости от модели и типа трансмиссии вместо среднего карданного шарнира может использоваться шарнир равных угловых скоростей (ШРУС).

Карданные шарниры не подлежат техническому обслуживанию и ремонту, однако подвесной подшипник и эластичная муфта могут быть заменены.

Техническое обслуживание карданных валов Форд Транзит

Техническое обслуживание карданов Ford Transit сводится к осмотру карданных шарниров и подвесного подшипника на износ с периодичностью, указанной в техническом обслуживание автомобиля.

Кроме того, следует осматривать эластичную муфту (если имеется) и смазывать через масленку шлицевое соединение среднего карданного шарнира (у подвесного подшипника).

Проверка карданных шарниров и подвесного подшипника Форд Транзит

Износ карданных шарниров Форд Транзит сопровождается вибрацией в трансмиссии и стуком при движении автомобиля (частота стука пропорциональна скорости движения автомобиля).

Для проверки шарнира попытайтесь повернуть соседние секции карданного вала (по обе стороны от проверяемого шарнира) в противоположных направлениях, а также покачать их вверх-вниз (рычаг переключения передач должен быть установлен в нейтральное положение).

Люфт в шарнире кардана Форд Транзит не допускается - любое перемещение внутри шарнира указывает на его значительный износ. При износе карданного шарнира замене подлежит весь карданный вал в сборе.

Износ подвесного подшипника сопровождается вибрацией, а также грохотом и скрежетом в трансмиссии. Люфт подвесного подшипника ощущается при покачивании передней секции вала рядом с кронштейном промежуточной опоры Форд Транзит.

Следует обращать внимание именно на люфт в подшипнике, а не на перемещение всего подшипника в целом за счет упругости резиновой подушки.

Если ощущается поперечное перемещение в подшипнике, подшипник следует снять и проверить на легкость вращения, вращая наружное кольцо подшипника рукой.

При сильном износе подшипник подлежит замене. Осмотрите также резиновую подушку на наличие повреждений и при необходимости замените ее.

На некоторых моделях Ford Transit на переднем конце вала вместо карданного шарнира установлена эластичная муфта. Ее также следует осмотреть на наличие трещин, расслоения и общего ухудшения состояния резины.

Износ особенно заметен вокруг металлических втулок через которые проходят крепежные болты. При обнаружении следов износа муфту нужно заменить.

Карданный вал Форд Транзит - снятие и установка

Отметьте положение заднего карданного шарнира относительно фланца редуктора заднего моста (главной передачи).

Если передний конец кардана Форд Транзит прикреплен к коробке передач с помощью фланца (коробка передач МТ-75 или коробка типа G с делителем), выверните болты и отсоедините вал от коробки передач, предварительно пометив взаимное положение фланцев. Подвяжите отсоединенный вал или подставьте под него подпорку.

Если установлена коробка передач с делителем, отметьте взаимное положение частей шлицевого соединения передней и задней секций сразу за подвесным подшипником (рис.102).

Выверните болты, крепящие карданный вал Ford Transit к главной передаче, удерживая вал от вращения с помощью длинной отвертки, вставленной в вилку карданного шарнира. Если необходимо, затяните ручной тормоз, что также поможет заблокировать вал.

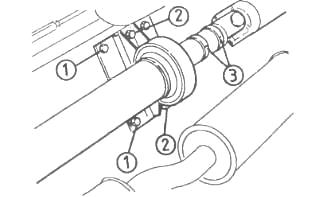

Рис.102. Промежуточная опора карданного вала Форд Транзит (коробка передач с делителем)

1. Болты крепления кронштейна промежуточной опоры, 2. Болты крепления подвесного подшипника, 3. Установочные метки на скользящем шлицевом соединении секции карданного вала

В случае коробки передач с делителем Форд Транзит опустите заднюю секцию вала и потяните ее назад, чтобы разъединить скользящее шлицевое соединение, а затем удалите отсоединенную заднюю секцию из-под автомобиля.

Поддерживая все оставшиеся секции карданного вала, выверните крепежные болты промежуточной опоры (подвесного подшипника) карданного вала Форд Транзит (рис.102).

Если установлен трехсекционный карданный вал, необходимо отвернуть болты обеих промежуточных опор, постоянно поддерживая все три секции вала и следя за тем, чтобы он не повисал на карданных шарнирах.

Отделите кардан Форд Транзит от фланцев и кронштейна промежуточной опоры и снимите его с автомобиля.

Если передняя секция вала имеет скользящее шлицевое соединение с коробкой передач, потяните вал назад, чтобы вытащить его из удлинителя коробки передач, после чего вставьте в удлинитель пластмассовую пробку, чтобы предотвратить утечку масла из трансмиссии.

Можно надеть на коробку передач полиэтиленовый мешок и закрепить его эластичной лентой.

Установка карданного вала Форд Транзит производится в обратном порядке.

Обратите внимание на следующее:

- Если передний конец карданного вала Ford Transit имеет шлицевое соединение, перед установкой вала в удлинитель коробки передач следует смазать сальник. Включите высшую передачу, чтобы при установке карданного вала вторичный вал коробки передач не проворачивался.

- При сборке фланцевых соединений необходимо совместить отметки на фланцах, сделанные во время разборки. Постепенно, в диагональной последовательности затяните болты фланцев, соблюдая необходимый крутящий момент.

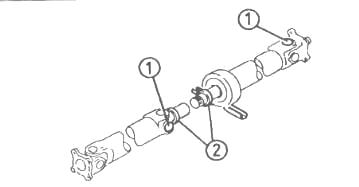

Рис.103. Совмещение секций карданного вала Форд Транзит при сборке (коробка передач с делителем)

1. Вилки карданных шарниров, развернутые относительно друг друга на 90 градусов, 2. Установочные метки

Желательно при установке карданного вала Ford Transit использовать новые болты фланцевых соединений.

- В случае коробки передач с делителем перед присоединением задней секции карданного вала смажьте шлицы передней и задней секций универсальной смазкой.

- При установке задней секции совместите сделанные ранее метки, либо (при установке нового вала) разверните вилки карданных шарниров под углом 90 градусов (рис.103).

- После окончательной установки задней секции смажьте шлицевое соединение через пресс-масленку.

- Болты промежуточной опоры Форд Транзит (подвесного подшипника) окончательно затягиваются только после того, как будут затянуты болты фланцевых соединений, а автомобиль будет поставлен колесами на землю.

- Перед затяжкой болтов промежуточной опоры (опор) убедитесь, что подвесной подшипник расположен ровно, а резиновая подушка не испытывает излишних напряжений.

- В случае шлицевого соединения карданного вала с коробкой передач проверьте уровень масла в трансмиссии и при необходимости долейте.

- Смажьте скользящее шлицевое соединение карданного вала через пресс-масленку.

Подвесной подшипник карданного вала Форд Транзит — замена

Снимите карданный вал. Отогнув лепесток стопорной шайбы, ослабьте болт среднего карданного шарнира накидным ключом.

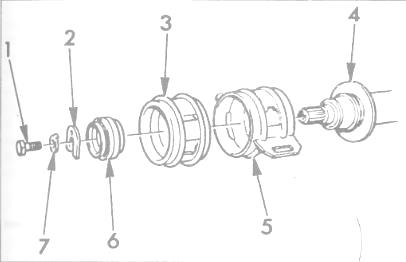

Рис.104. Детали промежуточной опоры карданного вала Форд Транзит

1. Болт среднего карданного шарнира, 2. U-образная упорная пластина, 3. Резиновая подушка подвесного подшипника, 4. Передняя секция карданного вала, 5. Корпус промежуточной опоры вала, 6. Подвесной подшипник, 7. Стопорная шайба

Вытащите U-образную упорную пластину из-под головки болта, вставьте между головкой болта и карданным шарниром отвертку и разъедините переднюю и заднюю секции

Снимите с подшипника корпус промежуточной опоры Форд Транзит с резиновой подушкой.

Подвесной подшипник можно снять с вала при помощи съемника.

Для замены резиновой подушки в корпусе промежуточной опоры отогните шесть металлических язычков и вытащите старую подушку. Вставьте в корпус новую подушку вместе с подвесным подшипником и убедитесь, что она вошла в канавки на корпусе.

После установки новой подушки с подшипником загните стопорные язычки обратно.

Установите переднюю секцию карданного вала Форд Транзит вертикально, подставив под передний фланец трубку подходящего диаметра, и запрессуйте подшипник до упора с помощью оправки.

Вверните в переднюю секцию вала болт карданного шарнира с новой стопорной шайбой.
Установите шарнир на кардан Ford Transit, совместив увеличенный шлиц на хвостовике вала с канавкой двойной ширины в вилке шарнира.

Вставьте под головку болта U-образную упорную пластину (выступами по направлению к подшипнику) и затяните болт карданного шарнира, соблюдая необходимый крутящий момент.

С помощью бородка загните лепесток стопорной шайбы, чтобы зафиксировать болт. Установите карданный вал на автомобиль.

Эластичная муфта карданного вала Форд Транзит — замена

Снимите карданный вал.

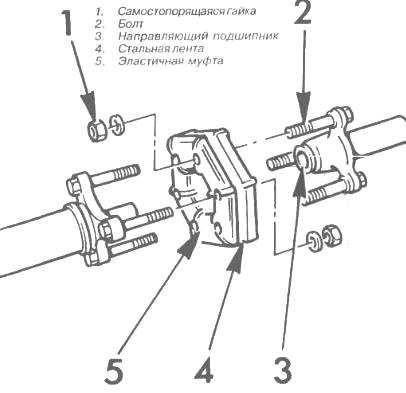

Рис.105. Детали крепления эластичной муфты Форд Транзит

1. Самостопорящаяся гайка, 2. Болт, 3. Направляющий подшипник, 4. Стальная лента, 5. Эластичная муфта

Перед разборкой эластичного соединения отметьте положение передней секции карданного вала относительно тройной крестовины.

Оберните эластичную муфту большим ленточным хомутом (хомут можно изготовить из двух хомутов от шлангов системы охлаждения) и затягивайте его до тех пор, пока он не начнет сжимать муфту.

Отверните шесть гаек, удалите болты и отсоедините эластичную муфту от карданного вала Форд Транзит и передней тройной крестовины.

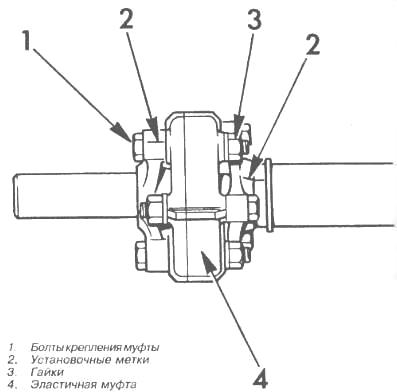

Рис.106. Эластичная муфта кардана Форд Транзит

Тщательно осмотрите эластичную муфту и при необходимости замените ее.

Смажьте центрирующую втулку в крестовине и цапфу на передней секции вала универсальной смазкой.

Совместив сделанные ранее метки на карданном вале Ford Transit и крестовине, установите на место эластичную муфту и вставьте болты.

Зафиксируйте соединение самоконтрящимися гайками, надежно затянув их.

Удалите с муфты стягивающий ее хомут. Новая эластичная муфта стянута металлической лентой при изготовлении — в этом случае ленту после установки муфты следует перерезать и выбросить. Установите карданный вал на автомобиль.
