Компоненты и регулировки сцепления Форд Фокус

В трансмиссию Форд Фокус входят коробка передач, сцепление и главная передача. Для того чтобы все элементы взаимодействовали безупречно, их соединяет точно гармонизированная система шарниров, валов, подшипников и шестерен.

Сцепление Форд Фокус для механической коробки передач

Во всех моделях с механической коробкой передач работает однодисковое сухое сцепление — в равной степени простая и целесообразная конструкция.

В однодисковом сухом сцеплении Ford Focus есть недостаток, который заключается в том, что изнашивающиеся детали, например выжимной подшипник сцепления и ведомый диск, не слишком доступны.

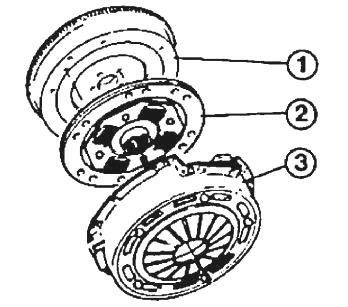

Рис.2. Сцепление Форд Фокус

1- ведомый диск сцепления, 2- нажимной диск сцепления (корзина сцепления), 3 - Во всех моделях с механической коробкой передач нажимной диск имеет диафрагменную пружину.

Для этого нужно отсоединить коробку передач от двигателя и демонтировать — работа, требующая солидных знаний и специальных инструментов.

Поэтому замену узлов сцепления лучше предоставить специализированной мастерской.

Замена сцепления Форд Фокус

Перед заменой сцепления нужно демонтировать коробку передач.

Замену сцепления Ford Focus проводите в следующей последовательности:

- отверните крест-накрест все крепежные болты кожуха сцепления в сборе. Момент затяжки болтов уменьшайте, постепенно отворачивая их на 2 оборота, пока пружина весь не разгрузится; - демонтируйте кожух сцепления с нажимным и ведомым дисками со штифтов;

- измерьте техническое положение деталей сцепления.

- Осмотреть ведомый диск сцепления Форд Фокус, не допускаются трещины на деталях;

- Проверить на износ фрикционные накладки. Если у них замасленная поверхность, то ведомый диск нуждается в замене;

- Проверить, надежно ли фиксируются демпферные пружины в гнезде ступицы ведомого диска сцепления;

- Проверить биение у ведомого диска;

Ведомый диск сцепления Ford Focus меняется независимо от ведущего при выявленном осевом биении больше 0,5 мм, при замасливании, растрескивании, задирах или неравномерном износе фрикционных накладок, при ослаблении заклепочных соединений на ведомом диске, а также в том случае, когда расстояние между рабочей поверхностью фрикционной накладки и головками заклепок составляет менее 0,2 мм.

Ведомый диск сцепления Форд Фокус при сборке надевается на первичный вал коробки передач, и шлицы отверстия в ступице диска входят в постоянное зацепление со шлицами первичного вала.

При этом ведомый диск имеет возможность осевого перемещения по шлицам первичного вала.

Установку сцепления Форд Фокус проводите в следующей последовательности:

- очистите трущиеся поверхности маховика и нажимного диска, удалите пыль с деталей сцепления, избегайте применения чистящих средств и растворителей;

- с помощью центрирующей оправки отцентрируйте ведомый диск относительно оси коленчатого вала

- установите нажимной диски на маховик. Болты 2 затягивайте равномерно крест-накрест. Болты затяните моментом 29 Нм, после этого выньте оправку



Рис. 50. Центрирование ведомого диска сцепления Форд Фокус



Рис. 60. Установка сцепления Форд Фокус

1 — болт; 2 — кожух сцепления в сборе; 3 — центрирующая оправка

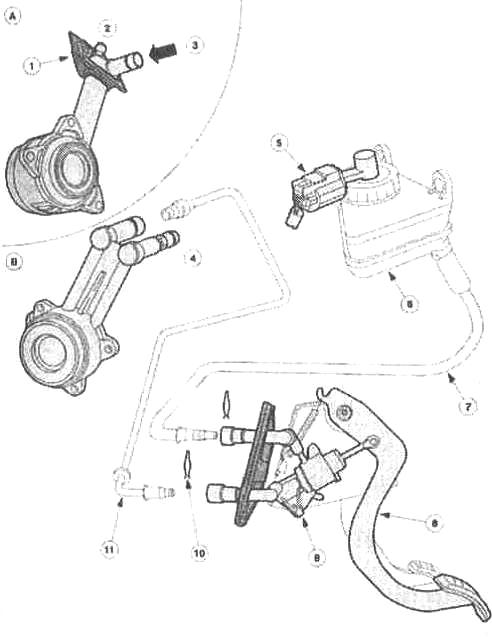

Рис.3. Гидравлическое управление сцеплением Форд Фокус

А - главный цилиндр сцепления с интегрированным выжимным подшипником - коробка передач МТХ-75; В-главный цилиндр сцепления с интегрированным выжимным подшипником - коробка передач IB5; 1 - синтетическая манжета; 2 - подключение удаления воздуха; 3 - подающий трубопровод; 4 - подключение удаления воздуха; 5 - выключатель состояния уровня тормозной жидкости; 6 - расширительный бачок с тормозной жидкостью; 7 - доливающий трубопровод; 8 - педаль сцепления; 9 - рабочий цилиндр сцепления; 10 - предохранительный зажим; 11 - нагнетательный трубопровод.

Органы управления сцеплением Форд Фокус для КПП iB5 в блоке с ведущим мостом

Сцепление имеет гидравлический привод. Для питания гидравлической системы сцепления используется тормозная жидкость из отдельной камеры бачка для тормозной жидкости.

При нажатии на педаль сцепления возрастает давление в главном цилиндре сцепления. Это давление доходит до рабочего цилиндра, который затем воздействует на подшипник выключения сцепления.

Преимущества гидравлического привода сцепления заключаются в следующем:

– Автоматическая регулировка
– Низкое рабочее усилие
– Минимальный износ

Следующие элементы гидропривода сцепления Форд Фокус отличаются от аналогичных элементов:

– Модифицированный рабочий цилиндр сцепления; невозможно индивидуально заменить подшипник выключения сцепления.
– Не регулируется ход педали сцепления.
– Убран клапан предварительного нагружения; предварительное нагружение создается пружиной.
– Новый рабочий цилиндр сцепления

Бачок рабочей жидкости

Бачок с тормозной жидкостью содержит тормозную жидкость для гидропривода сцепления и для системы тормозов. Внутри бачок разделен на две камеры - соответственно для гидропривода сцепления и для системы тормозов.

Если в гидроприводе сцепления имеются протечки, система тормозов работает нормально.

Главный цилиндр сцепления Форд Фокус

Давление, требуемое для задействования сцепления, создается главным цилиндром сцепления.

При нажатии на педаль сцепления шток поршня перемещает поршень главного цилиндра сцепления Форд Фокус.

Гидравлическая жидкость в главном цилиндре сцепления подвергается воздействию давления и по трубопроводу высокого давления подается к рабочему цилиндру сцепления.

Рабочий цилиндр сцепления Форд Фокус

Центральный рабочий цилиндр сцепления Форд Фокус оснащается встроенным подшипником выключения сцепления и тремя болтами крепится к картеру сцепления.

Подшипник выключения сцепления устанавливается в рабочий цилиндр сцепления по посадке с натягом. Заменить его индивидуально невозможно.

Гидравлическая жидкость, выдавливаемая поршнем главного цилиндра, перемещает поршень рабочего цилиндра сцепления и это, в свою очередь, приводит к осевому перемещению подшипника выключения.

Подшипник выключения упирает внутреннее кольцо подшипника в выступы диафрагменной пружины. Создаваемое под воздействием пружины сцепление между ведомым диском сцепления и маховиком нарушается.

При отпускании педали сцепления диафрагменная пружина направляет поршень в рабочем цилиндре обратно в его исходное положение. Под воздействием пружины сцепление между ведомым диском сцепления и маховиком снова восстанавливается.

Органы управления сцеплением Форд Фокус для КПП МТХ-75 в блоке с ведущим мостом

Автомобиль оснащается гидроприводом сцепления, который аналогичен гидроприводу, используемому на автомобиле Mondeo 1997 года. Бачок для тормозной жидкости имеет отдельную камеру, содержащую тормозную жидкость для гидропривода сцепления.

При нажатии на педаль возрастает давление в главном цилиндре сцепления Форд Фокус, и происходит задействование встроенного подшипника выключения сцепления в рабочем цилиндре сцепления.

В сравнении с автомобилем Mondeo 1997 года изменены следующие моменты:

– Порты для удаления воздуха и подачи давления на рабочем цилиндре сцепления
– Порты на главном цилиндре сцепления
– Отсутствие клапана предварительного нагружения; предварительное нагружение создается пружиной
– Отсутствие регулировки хода педали сцепления

Сцепление Форд Фокус и его узлы

Маховик двигателя: маховик привинчен к коленвалу устойчиво против скручивания.

Диск сцепления (ведомый диск) Форд Фокус: размешается с возможностью смещения по оси и устойчиво против скручивания на входном вале коробки передач.

На обеих сторонах стального диска наклепаны фрикционные накладки. Внешний диаметр диска сцепления в Focus имеет разные размеры, зависящие от двигателя:

- 1,4/1,6 л Zetec-SE - 210 мм;
- 1,8/2,0 л Zetec-E-220 мм;
- 1,8 л EnduraDl-228 мм.

Нажимной диск сцепления (автоматика сцепления) Форд Фокус: привинчен к маховику устойчиво против скручивания. Прижимает к маховику диск сцепления с плавающим расположением посредством тарельчатой пружины.

Выжимной подшипник (во всех моделях интегрирован прямо в главный цилиндр сцепления) располагается с возможностью осевого смещения на выжимном вале.

Нажимное усилие, создаваемое педалью сцепления, переносит на тарельчатую пружину нажимного диска сцепления. За счет этого нажимной диск разгружается - ведомый диск теряет прижимное давление к маховику двигателя.

Регулирующая автоматика: во всех моделях сцепление с гидравлическим приводом автоматически регулирует предписанный зазор педали сцепления. Исключены обременительные установочные работы.

Если сцепление Форд Фокус проскальзывает, то вы должны исходить из того, что предстоит его замена или, может быть, только заклинивает клапан давления на входе гидравлики сцепления.

Включите ручной тормоз и запустите двигатель. Нажмите на педаль сцепления, включите 3-ю передачу и попытайтесь двинуться.

При безупречном сцеплении двигатель заглохнет уже на первой четверти возвращения педали сцепления в исходное положение. Если двигатель продолжает работать, сцепление изношено.

Если при переключении на высшую передачу слышится скрежет или скрип, то часто причина том, что сцепление уже не выключается правильно.

Проведите следующую проверку с помощью передачи заднего хода. Этой проверкой вы исключите возможные повреждения коробки передач.

Запустите двигатель на холостом ходу. Полностью отожмите педаль сцепления, подождите примерно три секунды, затем включите заднюю передачу. Если вы теперь услышите такой же скрежет, то сцепление выключается нечисто.

Перед ремонтом на всякий случай проверьте функционирование регулировочной автоматики.

Главный цилиндр сцепления Форд Фокус

Снимите корпус воздушного фильтра (вариант с двигателем 2.0l Zetec-E c механической коробкой передач MTX 75).

Отсоедините электрический разъем датчика массового расхода воздуха (MAF). Отсоедините шланг принудительной вентиляции картера.

Отсоедините впускной шланг. Снимите центральную коробку соединений.

Отсоедините магистрали от главного цилиндра сцепления Форд Фокус.

Снимите зажимы. Снимите магистраль высокого давления с кронштейна.

Снимите нижнюю крышку панели приборов (четыре винта) и панель отделки ниши для ног (зажимы).

Снимите главный цилиндр сцепления. Выверните болты.

Высвободите главный цилиндр сцепления из опоры педали. Отсоедините шток поршня от педали сцепления.
