Компоненты передней подвески и ШРУС Форд Фокус 2

Передняя подвеска Форд Фокус 2

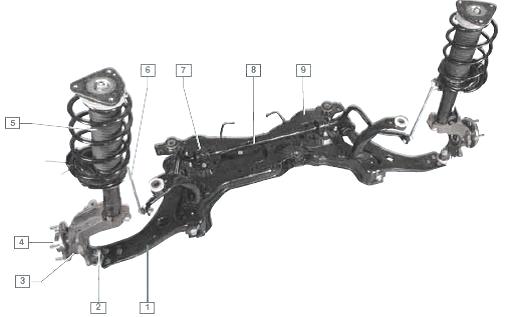

Рис.29. Передняя подвеска Форд Фокус 2

1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — ступица; 5 — амортизаторная стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кронштейн крепления штанги стабилизатора к подрамнику; 8 — штанга стабилизатора поперечной устойчивости; 9 — подрамник

Передняя подвеска - независимая, типа МакФерсон, обеспечивающая высокие показатели плавности хода автомобиля, его устойчивости и управляемости, с телескопическими стойками амортизатора, служащими для гашения колебаний, поглощения толчков и ударов, действующих на автомобиль через его колеса.

Стойки амортизатора Форд Фокус 2 включают в себя упругие элементы — пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения.

К нижней части стойки амортизатора передней подвески крепится ступичный узел, являющийся основой для крепления колес и тормозных механизмов. Ступичный узел через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник — с кузовом автомобиля.

Также передняя подвеска Ford Focus 2 снабжена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при прохождении поворотов и неровностей дороги за счет передачи усилий сжатия или растяжения от одной стойки к другой.

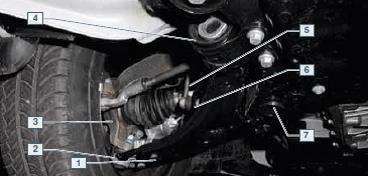

Рис.30. Элементы передней подвески Форд Фокус 2

1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — амортизаторная стойка; 5 — стойка стабилизатора поперечной устойчивости; 6 — штанга стабилизатора поперечной устойчивости; 7 — подрамник

Основа передней подвески — две амортизаторные стойки, которые позволяют передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

К нижней части корпуса стойки крепится поворотный кулак, а к средней части приварен кронштейн для крепления стойки стабилизатора поперечной устойчивости.

В корпусе стойки установлен гидравлический газонаполненный амортизатор. На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям.

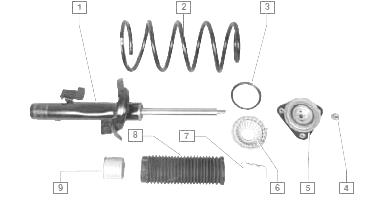

Рис.31. Элементы стойки амортизатора Форд Фокус 2

1 — телескопическая стойка; 2 — пружина; 3 — упорный подшипник; 4 — гайка; 5 — верхняя опора стойки; 6 — верхняя опорная чашка пружины; 7 — буфер хода сжатия; 8 — грязезащитный чехол; 9 — переходная втулка грязезащитного чехла

Винтовая цилиндрическая пружина стойки амортизатора Форд Фокус 2 своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхним витком (уменьшенного диаметра) — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней опорой стойки.

Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не передает высокочастотные колебания на кузов.

Упорный подшипник, расположенный между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке амортизатора с пружиной поворачиваться вместе с управляемым колесом.



Рис.32. Рычаг передней подвески Форд Фокус 2

1 — шаровая опора; 2 — сайлент-блок переднего крепления к подрамнику; 3 — сайлент-блок заднего крепления к подрамнику

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки — с подрамником подвески.

Корпус шаровой опоры приклепан к рычагу тремя заклепками, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения. Подрамник в четырех точках крепится к лонжеронам через сайлент-блоки (запрессованные в отверстия подрамника).

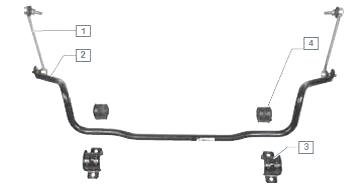

Рис. 33. Стабилизатор поперечной устойчивости передней подвески Форд Фокус 2

1 — стойка; 2 — штанга; 3 — кронштейн; 4 — подушка

Подшипник ступицы, ступица и поворотный кулак передней подвески Ford Focus 2 представляют собой неразборный узел, поэтому при его неисправностях замените узел целиком. Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали.

Штанга в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.



Рис.34. Поворотный кулак Форд Фокус 2 в сборе с подшипником и ступицей

1 — проушина крепления наконечника рулевой тяги; 2 — отверстие крепления датчика скорости вращения колеса; 3 — отверстие крепления к кронштейну амортизаторной стойки; 4 — проушина крепления направляющей тормозных колодок; 5 — подшипник ступицы; 6 — отверстие крепления пальца шаровой опоры; 7 — ступица

Схождение колес - это угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колес.

Схождение колес автомобиля регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

Угол продольного наклона оси поворота - это угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.

Он способствует стабилизации управляемых колес в направлении прямолинейного движения.

Симптомы отклонения угла от нормы - увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Развал колес - это угол между плоскостью вращения колеса и вертикалью. Он cпособствует правильному положению катящегося колеса при работе передней подвески Форд Фокус 2.

При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора. Регулируется только угол схождения колес.

Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова автомобилей.

В эксплуатации эти углы регулировке не подлежат. Контроль и регулировку углов установки колес рекомендуется проводить на станции технического обслуживания.

Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку.

Топливный бак, бачок омывателя ветрового стекла и т. д. должны быть полными, запасное колесо находится на штатном месте. В салоне и багажнике не должно быть посторонних предметов.

Полуоси передних ведущих колес Форд Фокус 2

– На обеих концах передних ведущих полуосей автомобиля Ford Focus 2 установлены шарниры равных угловых скоростей (ШРУС), обеспечивающие плавность хода.

– Со стороны коробки передач устанавливаются треножные шарниры ("триподы") (в состав которых входят треножный элемент, рабочие ролики и корпус шарнира).

– Шарниры, устанавливаемые со стороны колеса, представляют собой шаровые шарниры (в их состав входят звездообразная обойма для шариков, сепаратор и наружная обойма).

– Левый "трипод" фиксируется на дифференциале с помощью разрезного стопорного кольца.

– Промежуточный вал (правая сторона) закреплен на дифференциале с помощью промежуточной опоры промежуточного вала.

– Корпус "трипода" правой передней ведущей полуоси и промежуточный вал устанавливаются как единый элемент.

– ШРУС Форд Фокус 2 со стороны колес крепятся к ступицам колес.

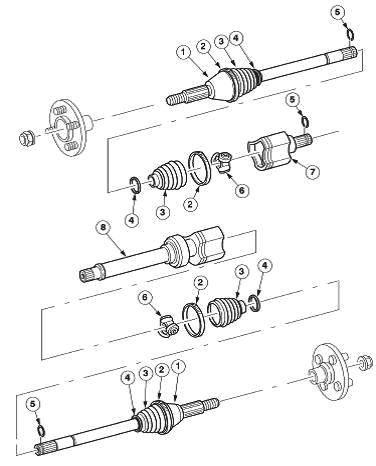

Рис.35. Устройство полуосей переднего привода Форд Фокус 2

1 - Неподвижный шаровой шарнир с передней ведущей полуосью, 2 - Хомут чехла (большой), 3 - Чехол, 4 - Хомут чехла (малый), 5 - Стопорное кольцо ШРУС со стороны коробки передач, 6 - Звездообразная обойма "трипода" с роликами равных угловых скоростей, 7 - Корпус шарнира, 8 - Промежуточный вал с промежуточной опорой

Принцип действия передних ведущих полуосей Форд Фокус 2

– Передние ведущие полуоси передают крутящий момент двигателя на колеса.

– Для обеспечения возможности вертикального перемещения колес и двигателя, передние ведущие полуоси могут работать при различных длинах и под различными углами.

– Треножные шарниры ("триподы") обеспечивают изменение длины полуоси при осевых перемещениях.

Снятие приводов передних колес автомобиля Форд Фокус 2

Работу проводим для замены наружных и внутренних ШРУС Форд Фокус 2, их грязезащитных чехлов, подшипника промежуточной опоры правого привода, сальников приводов коробки передач, а также при демонтаже коробки передач.

Если демонтировать привод, предварительно не слив из коробки передач масло, то через образовавшееся отверстие в картере коробки часть масла вытечет.

Поэтому, перед началом выполнения операций можно полностью слить масло из коробки передач или не сливать его, если для доливки (после монтажа привода) имеется масло такой же марки.

Cнимаем колесо со стороны демонтируемого привода. Надежно фиксируем автомобиль на подставке заводского изготовления. Вставляем в вентиляционный канал тормозного диска отвертку так, чтобы она уперлась в направляющюю тормозных колодок.

Таким образом фиксируем вал привода Ford Focus 2 от проворачивания. Отворачиваем болт крепления привода колеса.

Также можно отвернуть болт крепления привода колеса на стоящем автомобиле, но так как момент затяжки болта небольшой, то удобнее воспользоваться отверткой.

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака. При этом может потребоваться снятие тормозного диска.

Чтобы не повредить защитный пыльник шаровой опоры Форд Фокус 2 закрываем его тканью. Отводим поворотный кулак с амортизаторной стойкой наружу и выводим шлицевой хвостовик корпуса наружного ШРУС привода левого колеса из отверстия ступицы.

Располагаем привод на рычаге. При плотной посадке хвостовика корпуса наружного шарнира в отверстии ступицы выбиваем его молотком через выколотку из мягкого металла.

При демонтаже левого привода (левой полуоси) Форд Фокус 2 поддеваем концом монтажной лопатки буртик корпуса внутреннего шарнира и опираясь лопаткой на картер коробки передач, преодолеваем сопротивление стопорного кольца и выталкиваем хвостовик корпуса шарнира наружу из шлицевого отверстия полуосевой шестерни дифференциала.

Будьте осторожны, картер коробки передач хрупкий. При демонтаже левого привода не прикладывайте усилий к тонким стенкам и ребрам корпуса — они могут треснуть или отколоться.

Поддерживая корпус внутреннего шарнира, чтобы не повредить его шлицевым хвостовиком сальник привода снимаем привод левого колеса.

Перед установкой левого привода заменяем стопорное кольцо хвостовика корпуса внутреннего шарнира новым. Повторное использование стопорного кольца не допускается.

Аккуратно вводим хвостовик корпуса внутреннего ШРУС Ford Focus 2 через отверстие сальника привода и, поворачивая вал, совмещаем шлицы хвостовика со шлицами полуосевой шестерни дифференциала. Резким движением в сторону коробки передач досылаем привод до места.

Потянув за корпус внутреннего шарнира или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в полуосевой шестерне. Дальнейшую сборку проводим в обратной последовательности.

Болты и гайки затягиваем предписанными моментами. При снятии правого привода (правой полуоси) выводим шлицевой хвостовик корпуса наружного ШРУС из ступицы также, как при демонтаже левого привода. Отворачиваем две гайки крепления и снимаем крышку опорного подшипника.

Аккуратно покачивая привод вдоль своей оси, одновременно выводим его из кронштейна опорного подшипника и шлицевого отверстия полуосевой шестерни дифференциала и снимаем привод.

Правая полуось Форд Фокус 2 фиксируется от осевого смещения опорным подшипником, поэтому на шлицевом хвостовике промежуточного вала отсутствует стопорное кольцо. Сборку проводим в обратной последовательности.

Болты и гайки затягиваем предписанными моментами. Если перед демонтажем привода трансмиссионное масло было слито из коробки передач, то заливаем новое масло в коробку, в противном случае проверяем уровень масла в коробке передач и доводим его до нормы, доливая масло точно такой же марки.

Чехол внутреннего шарнира равных угловых скоростей (ШРУС) Форд Фокус 2

Операции по замене чехла внутреннего ШРУС Форд Фокус 2:

- Снимите ведущую полуось.

- Зажмите внутренний ШРУС в тисках и отсоедините корпус треножного шарнира.

- Перережьте зажимы чехла и отбракуйте их за дальнейшей ненадобностью.

- Отведите чехол назад. Рассоедините треножный шарнир. Удалите консистентную смазку.

- Снимите стопорное кольцо. Отсоедините треножный шарнир, используя специальный инструмент.

- Снимите чехол и отбракуйте его за дальнейшей ненадобностью.

- Установите новый чехол внутреннего ШРУС Форд Фокус 2. Замените зажим чехла.

- Установите новый внутренний зажим чехла, используя специальный инструмент.

- Фаска обращена в направлении передней полуоси.

- Надвиньте чехол. Установите треножный шарнир на место, на переднюю ведущую полуось.

- Используйте новое стопорное кольцо. Наполните внутренний ШРУС Форд Фокус 2 консистентной смазкой.

- Соберите шарнир равных угловых скоростей (ШРУС).

- Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.

- Сдвиньте внутренний ШРУС до упора, затем вытяните его назад на 20 мм.

- Замените зажим чехла. Установите новый наружный зажим чехла, используя разводной ключ.

- Установите ведущую полуось.

Чехол наружного шарнира равных угловых скоростей (ШРУС) Форд Фокус 2

Операции по замене чехла наружного ШРУС Форд Фокус 2:

- Снимите чехол внутреннего ШРУС.

- Снимите хомуты чехла. Сдвиньте чехол внутрь вдоль передней ведущей полуоси.

- Наполните ШРУС консистентной смазкой.

- В шарнир равных угловых скоростей не следует набивать более 120 г консистентной смазки.

- Установите чехол наружного ШРУС Ford Focus 2.

- Сдвиньте наружный чехол в направлении наружу над шарниром равных угловых скоростей.

- Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.

- Установите чехол в требуемое положение и уберите отвертку.

- Затяните зажимы усилием, равным 21 Нм.

- Замените зажим чехла. Установите внутренний зажим чехла, используя специальный инструмент.

- Установите чехол внутреннего наружного ШРУС Форд Фокус 2.

Замена подушек штанги стабилизатора поперечной устойчивости передней подвески

Резиновые подушки крепления штанги стабилизатора поперечной устойчивости к подрамнику передней подвески Форд Фокус 2 меняем при разрывах и значительном износе подушек, вследствие которого возникает люфт в соединении деталей.

Элементы крепления штанги стабилизатора к подрамнику расположены в труднодоступных местах — между подрамником и кузовом. Поэтому завод-изготовитель рекомендует выполнять замену подушек на подрамнике, снятом с автомобиля.

При этом приходится выполнять много сложных операций по демонтажу подрамника. С целью снижения трудоемкости операций предлагаем подрамник полностью не демонтировать, а немного опустить, обеспечив доступ к местам крепления штанги стабилизатора передней подвески Ford Focus 2.

Для этого подставляем под подрамник регулируемый упор, отворачиваем задние и ослабляем передние болты крепления подрамника к кузову. Опускаем на упоре заднюю часть подрамника на 60—70 мм.

Накидным ключом или головкой отворачиваем два болта крепления кронштейна штанги стабилизатора к подрамнику. Поддев отверткой снимаем кронштейн. Снимаем разрезную резиновую подушку.

Разрез в подушке должен быть направлен к передней части автомобиля, а выступ расположен справа по ходу движения. На новой подушке он окрашен в желтый цвет.

Аналогично демонтируем кронштейн и резиновую подушку с другой стороны штанги стабилизатора. Штангу стабилизатора поперечной устойчивости Форд Фокус 2 снимаем для замены при ее деформации или поломке.

Для демонтажа штанги отсоединяем от нее стойки стабилизатора поперечной устойчивости и снимаем кронштейны крепления штанги к подрамнику.

Снимаем передние подушки подвески системы выпуска отработавших газов. Головкой отворачиваем четыре болта и демонтируем съемную поперечину пола.

Поперечина и подушки будут мешать снятию штанги стабилизатора. Снимаем штангу стабилизатора поперечной устойчивости. Монтируем штангу стабилизатора поперечной устойчивости в обратной последовательности.

Устанавливаем новые подушки на штангу и крепим штангу к подрамнику и к стойкам стабилизатора. Болты крепления кронштейнов штанги и гайки крепления пальцев шаровых шарниров стоек стабилизатора затягиваем предписанными моментами.

Снятие рычага передней подвески Форд Фокус 2

Рычаг снимаем для замены шаровой опоры или самого рычага при его деформации, наличии трещин в металле, а также при повреждении (разрывы, отслоение резины) или значительном износе его сайлент-блоков. Работа показана на левом рычаге, правый рычаг снимаем аналогично.

Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления. Снимаем грязезащитный щиток моторного отсека. Очищаем рычаг от грязи, а резьбовые соединения смачиваем проникающей жидкостью.

Отворачиваем гайку крепления пальца шаровой опоры Форд Фокус 2. Оттягивая рычаг вниз, наносим удары молотком по проушине поворотного кулака. Будьте осторожны, не повредите защитный чехол шаровой опоры. Выводим палец шаровой опоры.

Для отсоединения шаровой опоры с помощью съемника может потребоваться снятие защитного термоэкрана пыльника шаровой опоры. Для этого снимаем тормозной диск.

Отворачиваем болт крепления защитного термоэкрана пыльника шаровой опоры Форд Фокус 2 и снимаем термоэкран. Ключом отворачиваем гайку крепления пальца шаровой опоры. Чтобы не повредить резьбу пальца шаровой опоры, отворачиваем гайку на нужную высоту и устанавливаем съемник.

После выпрессовки пальца отворачиваем гайку до конца. При необходимости удерживаем палец от проворачивания шестигранником. Вынимаем палец шаровой опоры из проушины поворотного кулака. Отворачиваем болт крепления переднего сайлент-блока рычага к подрамнику и вынимаем болт.

Головкой отворачиваем болты крепления заднего сайлент-блока рычага к подрамнику. Снимаем рычаг передней подвески. Для замены шаровой опоры закрепляем рычаг в тисках. Cверлом высверливаем головки трех заклепок, крепящих корпус шаровой опоры к рычагу.

Выбиваем заклепки бородком и вынимаем шаровую опору из рычага. Крепим новую шаровую опору к рычагу подходящими гайками М10 и болтами М10х30 мм. Затягиваем гайки с моментом не менее 70 Нм.

Устанавливаем рычаг передней подвески Форд Фокус 2 в обратной последовательности. Заворачиваем гайку крепления пальца шаровой опоры, удерживая палец от проворачивания шестигранником.

Устанавливаем на место колесо и снимаем автомобиль с подставки. Несколько раз качаем переднюю часть автомобиля, чтобы все узлы подвески заняли рабочее положение.

Окончательная затяжка переднего болта крепления рычага к подрамнику выполняется при нагруженной подвеске с моментом 175 Нм. Проверяем углы установки колес и при необходимости регулируем схождение передних колес автомобиля.
