Детали и устройство МКПП MTX75 автомобиля Форд Мондео

МКПП Форд Мондео MTX75- это, так называемая, «двухвальная» коробка передач в блоке с ведущим мостом. МТХ-75 означает: М – Механическая, Т - Коробка передач, Х - Коробка передач в блоке с ведущим мостом (привод на передние колеса), 75 - Расстояние между первичным и вторичным валами в мм.



Коробка передач в блоке с ведущим мостом МКПП Ford Mondeo MTX75

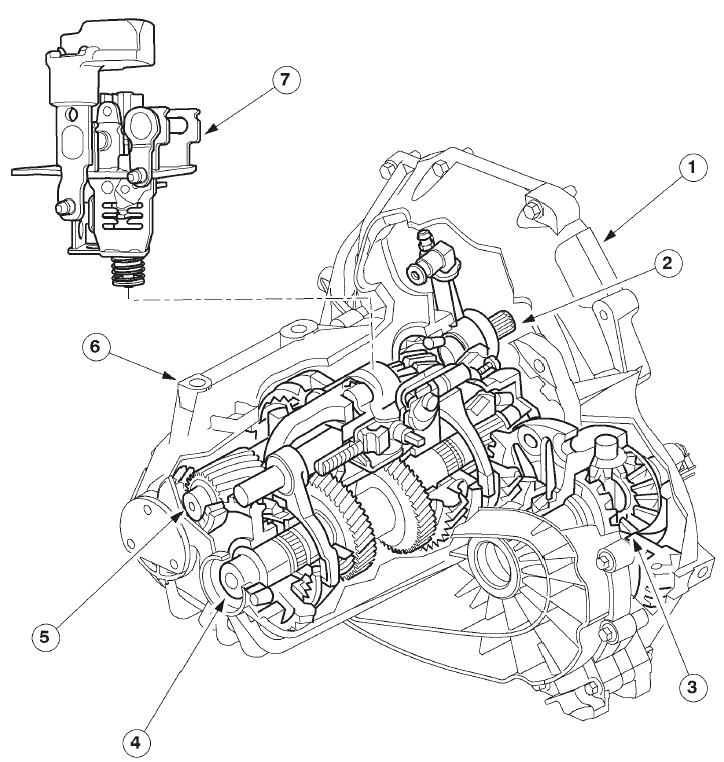

1 - Картер коробки передач, со стороны сцепления, 2 - Рабочий цилиндр сцепления, 3 – Дифференциал, 4 - Вторичный вал, 5 - Первичный вал, 6 - Картер коробки передач в блоке с ведущим мостом – со стороны коробки передач в блоке с ведущим мостом, 7 - Наружный механизм переключения передач.

Алюминиевый картер МКПП Форд Мондео МТХ-75 в блоке с ведущим мостом состоит из двух герметичных секций.

Чтобы уменьшить уровень шума и вибраций, в конструкцию картера введено дополнительное оребрение, повышающее жесткость конструкции.

Шестерни на всех передачах «двухвальной» коробки передач КПП MTX-75 находятся в постоянном зацеплении. На каждой передаче требуемое передаточное отношение обеспечивается с помощью пары шестерен.

Когда выбирается передача заднего хода, направление вращения вторичного вала изменяет промежуточная шестерня. Первичный и вторичный валы установлены на роликовых подшипниках.

Чтобы еще больше повысить стабильность и качество переключения передач, конструкция механизма выбора передач была модифицирована. В него встроен не требующий обслуживания («maintenance-free») тросовый рабочий механизм.

Шестерни МКПП Ford Mondeo MTX75 всех передач, включая шестерню передачи заднего хода, - это синхронизированные косозубые шестерни, работающие на игольчатых роликовых подшипниках. Первая, вторая и третья передачи имеют двойную синхронизацию.

Первичный и вторичный валы МКПП Форд Мондео МТХ-75



Общий вид первичного и вторичного валов КПП MTX-75

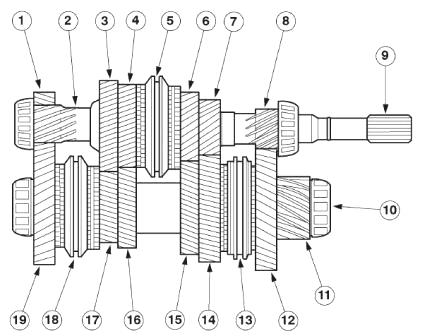

1 - Промежуточная шестерня передачи заднего хода, 2 - Шестерня передачи заднего хода, 3 - Шестерня пятой передачи, 4 - Шестерня четвертой передачи, 5 - Синхронизатор третьей и четвертой передачи, 6 - Шестерня третьей передачи, 7 - Шестерня второй передачи, 8 - Шестерня первой передачи, 9 - Первичный вал, 10 - Вторичный вал, 11 - Ведущая шестерня вторичного вала МКПП Ford Mondeo MTX75, 12 - Шестерня первой передачи, 13 - Синхронизатор первой и второй передачи, 14 - Шестерня второй передачи, 15 - Шестерня третьей передачи, 16 - Шестерня четвертой передачи, 17 - Шестерня пятой передачи, 18 - Синхронизатор пятой передачи и передачи заднего хода, 19 - Шестерня передачи заднего хода

В нейтральном положении ни одна из шестерен не соединяется с первичным или вторичным валом посредством соответствующего синхронизатора. Крутящий момент к дифференциалу не передается.

Первичный и вторичный валы МКПП Форд Мондео МТХ-75 устанавливаются на двух роликовых подшипниках: один из которых располагается в секции картера коробки передач в блоке с ведущим мостом со стороны сцепления, а другой - в секции картера коробки передач в блоке с ведущим мостом со стороны коробки передач в блоке с ведущим мостом.

Ведущая шестерня вторичного вала находится в постоянном зацеплении с коронной шестерней привода дифференциала.

Шестерни третьей и четвертой передач и синхронизатор третьей и четвертой передачи располагаются на первичном вале КПП МТХ75. Зубчатые венцы шестерен первой, второй передачи и передачи заднего хода являются неотъемлемой частью первичного вала.

Шестерни первой, второй, пятой передач и передачи заднего хода и синхронизатор первой и второй передачи и синхронизатор пятой передачи и передачи заднего хода располагаются на вторичном вале.

Дифференциал КПП МТХ75

Основные элементы дифференциала КПП MTX-75: Выходная шестерня; Цилиндрическая шестерня; Четыре шестерни (сателлиты дифференциала и полуосевые шестерни), расположенные под прямым углом друг к другу; Картер дифференциала с двумя роликовыми подшипниками.

МКПП Ford Mondeo MTX75 в блоке с ведущим мостом устанавливаются в двухсекционный алюминиевый картер, имеющий фланцевое крепление к двигателю.

Полуоси имеют накатанные зубцы и фиксируются стопорными кольцами. Крутящий момент передается от цилиндрической шестерни к полуосям с помощью двух сателлитов, установленных на оси, и двух полуосевых шестерен.

При прохождении поворота полуосевые шестерни должны вращаться с различными скоростями, т.к. колеса проходят различное расстояние.

Это достигается с помощью сателлитов дифференциала, которые вращаются на своей оси и сцепляются с полуосевыми шестернями, вращающимися с разными скоростями.

Промежуточная шестерня передачи заднего хода КПП MTX-75 приводится в движение первичным валом. Ее назначение - изменять направление вращения вторичного вала при выбранной передаче заднего хода.

Промежуточная шестерня передачи заднего хода располагается на вале промежуточной шестерни и устанавливается на игольчатом подшипнике.

Механизм блокировки выбора передач МКПП Ford Mondeo MTX75 и палец выбора передач устанавливаются на втулке в корпусе механизма выбора передач и с помощью подпружиненного шарика удерживают выбранную передачу в зацеплении до тех пор, пока не будет выбрана другая передача.

Механизм блокировки выбора передач имеет три положения.

Переключатель фонарей заднего хода располагается сбоку на корпусе механизма выбора передач.

Коробку передач можно снимать без снятия двигателя для ее ремонта или замены, или если требуется снять сцепление.

На автомобиле Форд Мондео устанавливается механическая коробка передач МКПП МТХ-75 производства ford.

Снятие и установка КПП МТХ75

Коробка передач снимается вниз. Автоматическая коробка снимается в основном аналогично механической.

КПП MTX-75 - Снятие

Отсоедините провод массы от аккумуляторной батареи. Для фиксации вставьте проволоку в верхнее крепление радиатора.

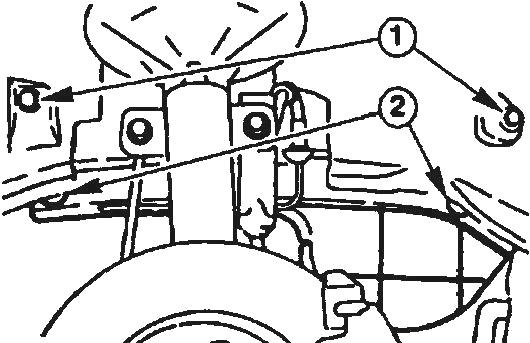

Ослабьте гайки амортизационных стоек, отвернув их на пять оборотов, гайки полностью не отворачивайте. Шток амортизатора при отворачивании удерживайте ключом с внутренним шестигранником.



Снимите воздушный фильтр и впускную трубу.

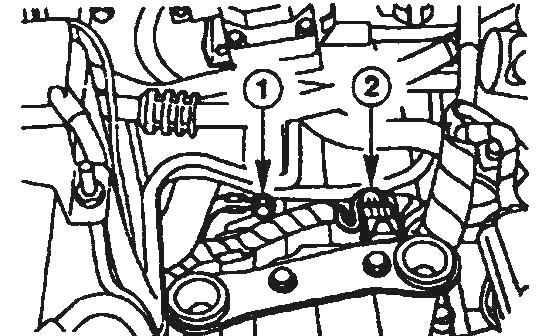

Отсоедините провод массы 1 на коробке передач КПП MTX75.



Разъедините штекер 2 выключателя фонаря заднего хода.

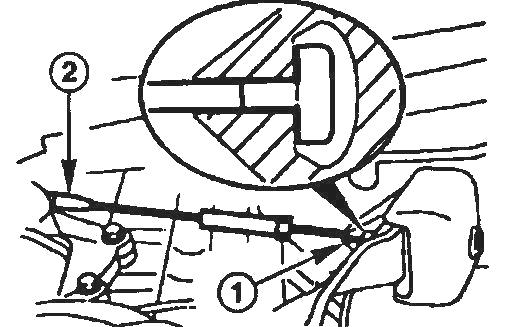

Отсоедините трос привода сцепления от рычага 1, при этом надавите немного рукой рычаг в направлении троса.

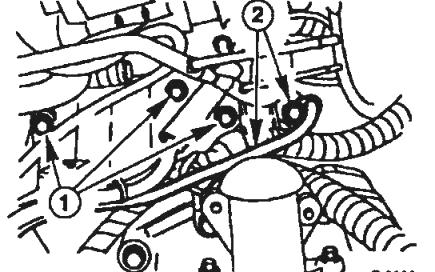

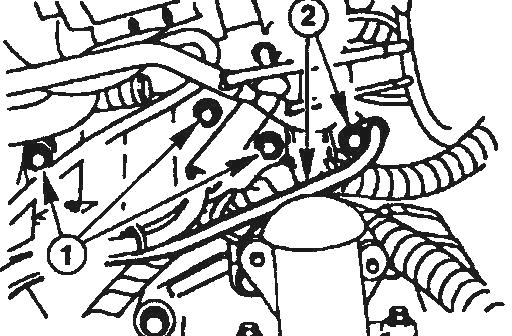

Отсоедините трос от держателя 2 и отложите его в сторону. Выверните три верхних фланцевых болта 1 двигатель/ КПП МТХ75.

Выверните болты 2 верхнего крепления стартера и провода массы аккумулятора.

Снимите правый и левый полуосевые карданные валы.

Выверните болты кожуха колесной ниши. Выверните крепление 2 кожуха клинового ремня и снимите его.

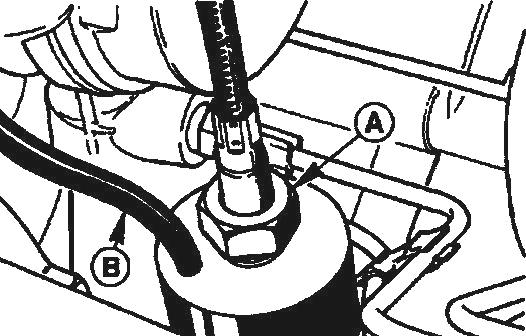

Отверните накидную гайку А вала привода спидометра, извлеките вал. Разъедините соединение штекера провода В датчика спидометра.



Снимите нижний кожух радиатора.

Коробка передач КПП MTX75 - установка

Поднимите коробку передач КПП МТХ-75 и введите в горизонтальной плоскости в сцепление. Если шлицы вала не входят в шлицы ведомого диска сцепления, то проверните приводной вал или коленвал двигателя на необходимую величину.

Двигайте коробку передач, пока отверстия картера сцепления не войдут в направляющие втулки.

Заверните два нижних фланцевых болта коробки передач КПП MTX75 с моментом 40 Нм. Закрепите стартер двумя болтами, болты затяните с моментом 50 Нм.

Направьте снизу силовой агрегат в моторный отсек, следите при этом за правильностью расположения опор двигателя.

Наверните, но не заворачивайте до упора гайки опор двигателя.

Установите и закрепите вал привода спидометра, соедините штекер датчика спидометра. Установите правый и левый полуосевые валы.

Установите подрамник, вверните, не затягивая, болты. Поправьте положение подрамника подходящим стержнем, вставив его в отверстие подрамника и днища. Затяните в этом положении четыре болта крепления подрамника с моментом 110-150 Нм. Выньте стержень.

Поправьте положение силового агрегата его покачиванием, он должен свободно перемещаться на передней реактивной опоре.

Затяните гайки левой и правой опоры двигателя с моментом 90 Нм.

Закрепите заднюю реактивную опору двигателя тремя болтами на подрамнике с моментом 50 Нм.

Затяните центральный болт реактивной опоры с моментом 120 Нм, при этом не надавливайте двигатель в сторону. Опора не должна находиться под напряжением.

Затяните болты крепления рулевого привода с моментом 130 Нм. Затяните центральный болт передней реактивной опоры двигателя с моментом 120 Нм.

Закрепите, где требуется, осушитель кондиционера. Установите термоизоляционный щиток рычагов переключения.



Установите рычаги переключения. Затяните болт 1 с моментом 55 Нм, болт 2 с моментом 25 Нм.

Зажимной болт не затягивайте, его необходимо затягивать только после регулировки переключения. Поставьте рычаг переключения передач на нейтраль.

Установите систему выпуска в сборе. Соедините штекер датчика и присоедините штекер к пластине.

Присоедините шланг разрежения фильтра импульсно-воздушной системы.

Установите нижний кожух радиатора. Установите кожух шкива клинового ремня.

Заверните и затяните с моментом 40 Нм три верхних фланцевых болта двигатель/коробка передач КПП МТХ-75.



Заверните и затяните с моментом 50 Нм болты -2- верхнего крепления стартера и провода массы аккумулятора.

Удалите стопорную проволоку из верхней опоры радиатора. Присоедините трос и отрегулируйте сцепление.

Закрепите провод массы двигатель/коробка передач КПП MTX75.

Соедините штекер включателя фонаря заднего хода.

Затяните гайки правой и левой амортизационных стоек с моментом 50 Нм, удерживая шток амортизатора от проворачивания.

Установите воздушный фильтр и впускную трубу.

Проверьте укладку шланга разрежения и проводов, при необходимости зафиксируйте держателями. Отрегулируйте переключение передач КПП МТХ-75.

Регулировка привода переключения передач коробки передач КПП MTX75

Регулировка привода переключения необходима после установки коробки передач коробка передач или тяг переключения, а также при затрудненном переключении передач.

Установите рычаг переключения в нейтральное положение, передача выключена.

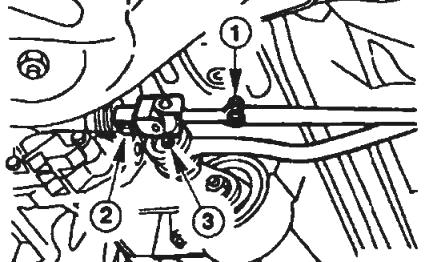

Поднимите автомобиль. Ослабьте зажимную гайку и стяните штангу переключения с вала переключения коробки передач КПП МТХ-75.

Обезжирьте зажимаемые поверхности на валу и штанге спиртом. Наденьте штангу переключения на вал переключения.

Стяните гофру и манжету с рычага переключения передач коробки передач КПП MTX75. Застопорите рычаг.

Рычаг переключения фиксируется только в строго вертикальном положении, посредине круглого проема. Закрепите зажимной болт на валу переключения передач.

При этом не допускайте перемещения или проворачивания штанги и вала переключения. Наденьте на место манжету и гофру.

Проверьте легкость переключения передач. При отпущенном рычаге переключения передач и выключенной передаче рычаг должен находиться в вертикальном положении, в противном случае повторите регулировку. Опустите автомобиль.

Трансмиссия полноприводных автомобилей Форд Мондео

Автомобиль Ford Mondeo имеет также исполнение с неотключаемым приводом на все колеса. Для привода задних колес необходимы дополнительные узлы. Передний и задний мосты соединены карданным валом.

Рис.16. Трансмиссия автомобиля Форд Мондео с полным приводом

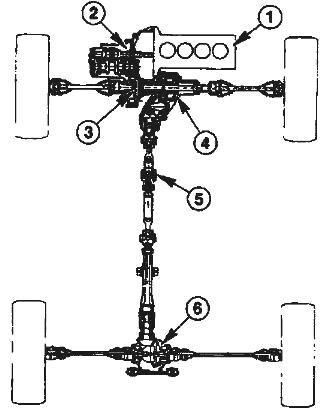

1 – Двигатель, 2 - Коробка передач, 3 – Дифференциал переднего моста, 4 – Раздаточная коробка, 5 - Карданный вал, 6 - Дифференциал заднего моста

Карданный вал приводит дифференциал заднего моста, от которого мощность передается двумя полуосевыми карданами к колесам.

Для обеспечения возможности различного числа оборотов передних и задних колес, например, при повороте, на автомобиле с постоянным приводом на все колеса необходима дополнительная коробка отбора мощности (межосевой дифференциал).

Раздаточная коробка Форд Мондео изготовлена в виде планетарного ряда с солнечной и планетарной шестерней. Она обеспечивает распределение мощности: 58% на передние колеса и 42% на задние.

Между оборотами передних и задних колес, например при пробуксовке передних колес, вступает в действие обычная тормозная антипробуксовочная система.

Раздаточная коробка Ford Mondeo закреплена фланцем непосредственно на коробке передач и приводится от зубьев дифференциала переднего моста.

Раздаточная коробка имеет раздельную систему смазки, масло в которой, как и масло коробки передач, не требует замены на протяжении всего срока службы автомобиля. Ремонт дифференциала должен проводиться только в специализированных мастерских.
