Детали привода ручного тормоза Форд Транзит

Рычаг ручного тормоза Форд Транзит — снятие и установка

Заблокируйте передние колеса и полностью отпустите ручной тормоз.

Рис.141. Снятие чехла рычага ручного тормоза Форд Транзит

Отсоедините от пола резиновый чехол рычага ручного тормоза и поднимите его вверх по рычагу (рис.141).

Снимите пружинный зажим и вытащите палец вертикальной тяги рычага.

Отверните болты, крепящие рычаг ручного тормоза Ford Transit к полу и снимите рычаг.

Установка рычага производится в обратном порядке. Замените палец вертикальной тяги и эго зажим, если они сильно изношены, и смажьте палец перед установкой.

По завершении работы проверьте и при необходимости отрегулируйте ручной тормоз.

Тяга (горизонтальная) ручного тормоза Форд Транзит — снятие и установка

Заблокируйте передние колеса, отпустите ручной тормоз, поднимите и установите на опоры заднюю часть автомобиля.

При полностью отпущенном ручном тормозе Ford Transit отсоедините тягу (горизонтальную) троса ручного тормоза от промежуточного рычага, удалив пружинный зажим и вытащив палец.

Отсоедините горизонтальную тягу от уравнителя, удалив пружинный зажим и вытащив палец. Снимите тягу.

Установка тяги производится в обратном порядке. Замените пальцы и пружинные зажимы, если они сильно изношены. Перед установкой пальцев их следует смазать.

По завершении работы проверьте и при необходимости отрегулируйте ручной тормоз.

Трос ручного тормоза Форд Транзит — снятие и установка

Заблокируйте передние колеса, ослабьте гайки задних колес, поднимите и установите на опоры заднюю часть автомобиля.

Ослабьте ручной тормоз и, отсоедините тягу троса ручного тормоза от уравнителя, сняв пружинный зажим и вытащив палец.

Отсоедините от уравнителя возвратную пружину. Снимите тормозные барабаны Форд Транзит.

Отсоедините наконечники троса от рычагов привода ручного тормоза на пассивных (задних) тормозных колодках, отжав пружину троса.

Рис.142. Зажим крепления троса ручного тормоза Форд Транзит (шасси с короткой базой)

Отсоедините концы оболочек троса от кронштейнов на опорных щитах и удалите трос с автомобиля.

На моделях с короткой колесной базой трос дополнительно закреплен в зажиме, расположенном в точке пересечения ветвей троса.

Установка троса производится в обратном порядке. На моделях Ford Transit с короткой колесной базой дополнительно закрепите трос в зажиме, расположенном в точке пересечения ветвей троса (рис.142).

Перед тем, как опускать автомобиль на землю, проверьте и при необходимости отрегулируйте ручной тормоз.

Привод ручного тормоза Форд Транзит — обслуживание и регулировка

Периодически проверяйте работу ручного тормоза и при необходимости регулируйте его привод (как правило, регулировка привода не требуется).

Смазывайте привод ручного тормоза в точках, показанных на рис.143.

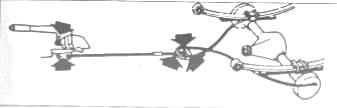

Рис.143. Точки смазки привода ручного тормоза Форд Транзит

Если при осмотре выяснится, что трос сильно растянулся, следует выполнить регулировку, как описано ниже.

Перед началом работы заблокируйте передние колеса, поднимите и установите на опоры заднюю часть автомобиля.

Отпустите ручной тормоз Ford Transit и ослабьте контргайки регулировочного звена тяги (одна из контргаек имеет левую резьбу — рис.144).

Поверните регулировочное звено так, чтобы полностью ослабить трос, и тщательно очистите и смажьте резьбу.

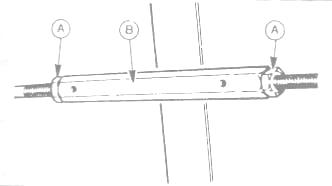

Рис.144. Контргайки (А) и регулировочное звено (В) тяги ручного тормоза Форд Транзит

Сильно нажмите на педаль тормоза несколько раз, чтобы автоматический регулятор установил колонки в рабочее положение, и поднимите (затяните) рычаг ручного тормоза на три «щелчка» храпового механизма.

Вручную вращая регулировочное звено, натяните трос ручного тормоза Форд Транзит и затяните контргайки.

Участки с резьбой по обе стороны регулировочного звена должны иметь примерно одинаковую длину, а внутри звена через отверстия должна быть видна резьба.

Ручной тормоз Форд Транзит должен эффективно работать при поднятии рычага на 3 — 5 щелчков.

Отпустите ручной тормоз и убедитесь, что задние колеса могут свободно вращаться, после чего снова затяните ручной тормоз и опустите автомобиль на землю.

Клапан ограничения давления Форд Транзит

Некоторые модели Форд Транзит оборудованы клапаном ограничения давления, встроенным в систему задних тормозов, назначение которого состоит в том, чтобы регулировать давление в задних тормозах независимо от нагрузки автомобиля.

Это позволяет предотвратить блокировку задних колес при резком торможении.

Клапан (клапаны) находится под автомобилем Ford Transit на внутренней стороне правого лонжерона шасси, напротив топливного бака.

Клапан ограничения давления Форд Транзит работает в автоматическом режиме и не подлежит ремонту или регулировке. Неисправный клапан должен быть заменен.

Чтобы снять клапан, поднимите и установите на опоры заднюю часть автомобиля или воспользуйтесь осмотровой ямой, чтобы обеспечить необходимое рабочее пространство под автомобилем.

Протрите поверхность вокруг пробки бачка главного цилиндра, снимите пробку, положите на наливную горловину бачка кусок полиэтиленовой пленки и закрепите пленку резиновым кольцом, надетым на горловину — это позволит уменьшить потери тормозной жидкости при отсоединении тормозных трубок от клапана.

Очистите места присоединения тормозных трубок, отверните штуцеры и отсоедините трубки от клапана ограничения давления Форд Транзит. Закройте открытые концы трубок, чтобы в систему не попала грязь.

Удалите зажим, фиксирующий клапан, и вытащите клапан из кронштейна.

Установка клапана производится в обратном порядке. При установке клапана на кронштейн следите, чтобы выступы на корпусе клапана совместились с вырезом в кронштейне. Долейте в бачок тормозную жидкость и прокачать задние тормоза.

После прокачки тормозов попросите медленно нажимать на педаль тормоза и слегка отверните на клапане ограничения давления штуцер тормозной трубки. Как только из-под штуцера польется тормозная жидкость, снова затяните его.

Опустите автомобиль на землю.

Регулятор тормозных сил Форд Транзит

Регулятор тормозных сил Форд Транзит, предназначенный для снижения давления в системе задних тормозов в зависимости от нагрузки на автомобиль, выполняет в основном те же функции, что и клапан ограничения давления, описанный в предыдущем разделе, но устанавливается не на все модели и отличается от клапана ограничения давления по конструкции и принципу действия.

Регулятор установлен на шасси перед задним мостом и приводится в действие рычагом и чувствительной пружиной, которая механически связывает его с задним мостом.

Необходимость в снятии регулятора тормозных сил Форд Транзит может возникнуть только при его неисправности или при снятии заднего моста.

В последнем случае регулятор необходимо оставить на месте и отсоединить только верхний (или нижний — в зависимости от модели) конец пружины.

После снятия и установки, а также после неправильного отсоединения пружины регулятор тормозных сил Ford Transit нуждается в регулировке, которая требует специальных приспособлений и инструментов.

Замена регулятора тормозных сил должна производиться на специализированном предприятии.
