Конструкция и детали задней подвески Шевроле Нива

Задняя подвеска Шевроле Нива — зависимая, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами.

Две нижние продольные штанги препятствуют продольному перемещению балки, две верхние — вращению балки вокруг оси под действием тяговых и тормозных сил на задних колесах.

Поперечная штанга задней подвески Шевроле Нива ограничивает смещение балки в поперечном направлении.

В проушины на концах штанг запрессованы резинометаллические шарниры.

Они могут заменяться отдельно при условии, что не изношены сами проушины.

Амортизатор крепится нижней частью к кронштейну на балке заднего моста, верхней частью — к проушине в арке заднего колеса через резиновые и стальные дистанционные втулки.

Затягивать болты крепления штанг и амортизаторов можно только в положении «автомобиль на колесах».

Пружина задней подвески Шеви Нива опирается на нижнюю и верхнюю чашки.

Пластиковая прокладка установлена в нижней опорной чашке, приваренной
к балке заднего моста.

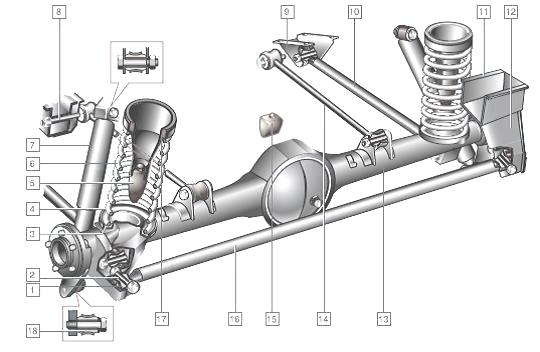

Рис.38. Задняя подвеска Шевроле Нива

1 — резиновая втулка; 2 — распорная втулка; 3 — нижняя изолирующая прокладка пружины; 4 — нижняя опорная чашка пружины; 5 — буфер хода сжатия; 6 — пружина подвески; 7 — амортизатор; 8 — болт крепления верхней продольной штанги; 9 — кронштейн крепления нижней продольной штанги; 10 — нижняя продольная штанга; 11 — поперечина пола кузова; 12 — кронштейн поперечной штанги задней подвески Шеви Нива; 13 — балка заднего моста; 14 — верхняя продольная штанга; 15 — дополнительный буфер хода сжатия; 16 — поперечная штанга; 17 — верхняя изолирующая прокладка пружины; 18 — резиновая втулка проушины амортизатора

Верхний конец пружины задней подвески Шевроле Нива опирается через резиновую прокладку на верхнюю опорную чашку, приваренную к кузову.

К верхней чашке также приварен кронштейн буфера сжатия.

При полном ходе подвески буфер упирается в нижнюю опорную чашку пружины.

При замене пружин убедитесь, что они одного класса с пружинами передней подвески.

Снятие амортизатора задней подвески Шевроле Нива

- Накидным ключом отворачиваем болт нижнего крепления амортизатора к кронштейну.

- Вывешиваем колесо.

- Отворачиваем гайку болта верхнего крепления амортизатора задней подвески Шеви Нива, удерживая болт ключом того же размера.

- Вынимаем болт и снимаем задний амортизатор.

- Для снятия кронштейна амортизатора отворачиваем три гайки крепления кронштейна к фланцу балки заднего моста и снимаем кронштейн.

- Устанавливаем кронштейн и амортизатор задней подвески Шевроле Нива в обратной последовательности.

- Если при установке кронштейна болты перемещаются внутрь тормозного механизма и при этом невозможно завернуть гайки, необходимо снять тормозной барабан и удерживать болты.

Снятие нижней продольной штанги задней подвески Шевроле Нива

- Работу проводим на смотровой канаве или подъемнике.

- Отворачиваем гайку болта крепления штанги к балке заднего моста, удерживая болт от проворачивания ключом того же размера.

- Через выколотку из мягкого металла выбиваем болт и вынимаем его.

- Выводим задний наконечник штанги из проушины кронштейна заднего моста Шеви Нива.

- Отворачиваем гайку болта крепления штанги к кронштейну кузова, удерживая болт от проворачивания ключом того же размера.

- Вынимаем болт и снимаем штангу.

- Для снятия кронштейна крепления переднего наконечника штанги задней подвески Шевроле Нива отворачиваем четыре гайки и снимаем кронштейн.

- Устанавливаем снятые детали в обратной последовательности.

- Гайки болтов крепления штанги окончательно затягиваем в положении «автомобиль на колесах».

Снятие поперечной штанги задней подвески Шевроле Нива

- Отворачиваем гайку болта крепления штанги к кронштейну кузова, удерживая болт от проворачивания ключом того же размера.

- Через выколотку из мягкого металла выбиваем болт и вынимаем его.

- Отворачиваем гайку болта крепления штанги к кронштейну балки заднего моста, удерживая болт от проворачивания ключом того же размера.

- Через выколотку из мягкого металла выбиваем болт и вынимаем его.

- Снимаем поперечную штангу задней подвески Шевроле Нива.

- Устанавливаем штангу в обратной последовательности.

Снятие балки заднего моста Шевроле Нива

- Работу проводим на смотровой канаве или эстакаде.

- Вывешиваем заднюю часть автомобиля и снимаем задние колеса.

- Снимаем карданный вал от фланца ведущей шестерни главной передачи.

- Отворачиваем болты крепления держателей оболочки заднего троса стояночной тормозной системы к тормозным щитам и выводим наконечники троса из их отверстий.

- Отсоединяем два задних тормозных шланга от штуцеров трубок, расположенных на балке заднего Шевроле Нива.

- Снимаем наконечник рычага регулятора давления задних тормозов от тяги кронштейна заднего моста.

- Демонтируем от балки верхние продольные и поперечную штанги.

- Подставляем под балку упор.

- Отсоединяем от кронштейнов балки заднего моста амортизаторы.

- Опуская балку, снимаем пружины задней подвески Шеви Нива.

- Снимаем балку.

- Устанавливаем балку в обратной последовательности.

- Гайки болтов крепления штанг и болты крепления амортизаторов окончательно затягиваем в положении «автомобиль на колесах».

Снятие верхней продольной штанги задней подвески Шевроле Нива

- Отворачиваем гайку болта крепления штанги к балке заднего моста, удерживая болт от проворачивания ключом того же размера.

- Через выколотку из мягкого металла выбиваем болт.

- Отворачиваем гайку болта крепления штанги к лонжерону кузова Шевроле Нива, удерживая болт от проворачивания ключом того же размера.

- Вынимаем болт и снимаем штангу.

- Устанавливаем штангу в обратной последовательности.

- Гайки болтов крепления штанги окончательно затягиваем в положении автомобиль на колесах.

Снятие пружины задней подвески Шевроле Нива

- Работу проводим на смотровой канаве или эстакаде.

- Отсоединяем рычаг привода регулятора давления от стойки.

- Вывешиваем заднюю часть автомобиля.

- Отсоединяем нижнее крепление амортизатора задней подвески Шевроле Нива.

- Поддеваем пружину отверткой за нижний виток и снимаем ее.

- Снимаем верхнюю резинову и нижнюю пластиковую изолирующие прокладки пружины.

- Для замены буфера хода сжатия задней подвески Шевроле Нива вынимаем его из отверстия ограничителя.

- Перед установкой пружины крепим к ней верхнюю прокладку изоляционной лентой.

- При установке пружины торец ее нижнего витка должен упереться через пластиковую прокладку в отбортовку нижней опорной чашки.

- Дальнейшую установку проводим в обратной последовательности.
