Замена деталей системы охлаждения Шевроле Нива

Система охлаждения Шевроле Нива — жидкостная закрытого типа с принудительной циркуляцией. Система охлаждения включает в себя рубашку охлаждения двигателя, радиатор с двумя электровентиляторами, расширительный бачок, термостат, водяной насос и радиатор отопителя.

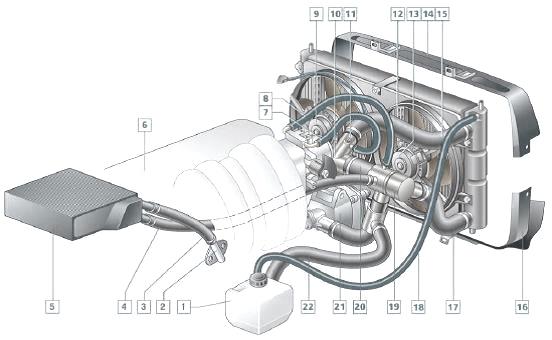

Рис.17. Система охлаждения Шевроле Нива (без кондиционера)

1 — расширительный бачок; 2 — патрубок головки блока цилиндров; 3 — подводящий шланг радиатора отопителя; 4 — отводящий шланг радиатора отопителя; 5 — радиатор отопителя; 6 — датчик указателя температуры охлаждающей жидкости комбинации приборов (ввернут в резьбовое отверстие головки блока цилиндров — на рисунке не виден); 7 — подводящий шланг блока подогрева дроссельного узла; 8 — отводящий шланг блока подогрева дроссельного узла; 9 — левый электровентилятор; 10 — отводящий патрубок рубашки системы охлаждения Шеви Нива; 11 — датчик температуры охлаждающей жидкости системы управления; 12 — радиатор; 13 — правый электровентилятор; 14 — верхний направляющий кожух радиатора; 15 — подводящий шланг радиатора; 16 — нижний направляющий кожух радиатора; 17 — отводящий шланг радиатора; 18 — паровоздушный шланг; 19 — термостат; 20 — байпасный шланг; 21 — насос охлаждающей жидкости; 22 — наливной шланг

Заправляется система охлаждения Шеви Нива жидкостью через горловину расширительного бачка. Герметичность системы обеспечивается впускным и выпуcкным клапанами в пробке расширительного бачка.

Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости и уменьшаются паровые потери.

Впускной клапан открывается при понижении давления в системе охлаждения относительно атмоcферного (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентиляторами радиатора.

Водяной насос (помпа) Шевроле Нива

Водяная помпа Шевроле Нива — лопастной, центробежного типа, приводится поликлиновым ремнем от шкива привода вспомогательных агрегатов. Корпус
водяного насоса — алюминиевый. Валик вращается в двухрядном подшипнике с пожизненным запасом смазки.

На передний конец валика напрессована ступица шкива, на задний —пластмассовая крыльчатка. Для правильного положения ручьев шкива помпы расстояние от привалочной плоскости крышки до наружного торца ступицы должно составлять 84,4 ± 0,1 мм.

Не допускаются осевой и радиальный люфты в подшипнике водяной помпы Шевроле Нива. При выходе из строя подшипника или самоподжимного сальника насоса следует заменить крышку в сборе с валиком и крыльчаткой.

Снятие водяной помпы Шевроле Нива

- Сливаем из двигателя охлаждающую жидкость. Снимаем ремень привода вспомогательных агрегатов.

- Ослабляем затяжку трех болтов крепления шкива водяного насоса Шеви Нива.

- Шкив от проворачивания удерживаем шлицевой отверткой, поочередно вставляя ее враспор между головкой каждого болта крепления и буртиком ступицы шкива.

- Отвернув болты крепления, снимаем шкив. Отворачиваем четыре гайки крепления крышки водяной помпы Шевроле Нива.

- Снимаем крышку помпы в сборе с крыльчаткой и подшипником. Стык крышки и корпуса уплотнен прокладкой.

- Монтаж крышки водяного насоса проводим в обратной последовательности.

- Для снятия водяного насоса Шевроле Нива в сборе отверткой ослабляем хомут крепления подводящего шланга к корпусу и снимаем шланг с патрубка корпуса.

- Отворачиваем два болта нижнего крепления корпуса водяного насоса к блоку цилиндров и один болт верхнего крепления.

- Снимаем помпу в сборе.

- Стык корпуса водяной помпы Шеви Нива и блока цилиндров уплотнен прокладкой.

- Установку помпы проводим в обратной последовательности.

Термостат Шевроле Нива

Перераспределением потоков жидкости в системе охлаждения Шевроле Нива управляет термостат с твердым термочувствительным элементом.

Термостат расположен над насосом охлаждающей жидкости, с правой стороны двигателя.

На холодном двигателе основной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость, минуя радиатор, циркулирует только по малому кругу — через байпасный патрубок термостата жидкость из отводящего патрубка рубашки охлаждения поступает в насос.

При температуре 78–82° C клапан начинает перемещаться, открывая основной патрубок термостата Шеви Нива; при этом часть жидкости начинает циркулировать по большому кругу, через радиатор.

При температуре около 90° C основной клапан полностью открывается, а байпасный закрывается, и большая часть жидкости циркулирует через радиатор двигателя.

Независимо от состояния термостата Шевроле Нива (положения его клапанов) жидкость всегда циркулирует через радиатор отопителя и блок подогрева дроссельного узла.

Замена термостата Шевроле Нива

- Снимаем экран двигателя. Перед демонтажом термостата сливаем из системы охлаждающую жидкость.

- Отверткой ослабляем хомут крепления отводящего шланга радиатора и снимаем шланг с патрубка термостата Шевроле Нива.

- Ослабляем хомут крепления отводящего шланга блока подогрева дроссельного узла и снимаем шланг с патрубка термостата.

- Ослабляем хомут крепления байпасного шланга и снимаем его с патрубка термостата.

- Ослабляем хомут крепления отводящего шланга радиатора отопителя к патрубку термостата и снимаем шланг.

- Ослабляем хомут крепления шланга подвода охлаждающей жидкости к насосу и снимаем термостат Шевроле Нива.

- Для проверки термостата опускаем его в сосуд с водой, подогреваем сосуд и контролируем с помощью термометра температуру начала открытия основного клапана.

- Термостат Шевроле Нива необходимо заменить, если температура начала открытия основного клапана не находится в пределах (80 ± 2° С) или ход основного клапана при дальнейшем нагреве составляет менее 6,0 мм.

- Устанавливаем термостат в обратной последовательности. Заливаем охлаждающую жидкость.

- На работающем двигателе проверяем герметичность соединений шлангов с патрубками термостата.

Радиатор системы охлаждения Шевроле Нива

Радиатор Шевроле Нива состоит из двух вертикальных пластмассовых бачков (правый с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку. Жидкость поступает в радиатор через верхний патрубок, а отводится через нижний. В нижней части левого бачка находится пробка для слива охлаждающей жидкости.

На моделях без кондиционера перед радиатором системы охлаждения Шевроле Нива расположены верхний и нижний направляющие кожухи, а с кондиционером — конденсатор системы кондиционирования воздуха.

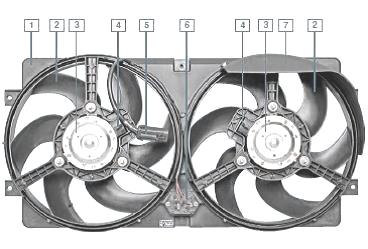

Рис.18. Электровентиляторы Шевроле Нива

1 — кожух; 2 — крыльчатка; 3 — электродвигатель; 4 — разъем электродвигателя; 5 — колодка проводов дополнительного резистора; 6 — дополнительный резистор; 7 — щиток

Электровентиляторы расположены за радиатором в кожухе. С ростом температуры охлаждающей жидкости по команде контроллера сначала через дополнительный резистор включается правый электровентилятор с низкой частотой вращения, а затем оба электровентилятора — с высокой частотой.

Снятие радиатора Шевроле Нива

Сливаем охлаждающую жидкость из радиатора Шеви Нива. Снимаем передний бампер. Операции по снятию радиатора показываем на автомобиле с кондиционером.

Снимаем конденсатор кондиционера. На автомобиле без кондиционера демонтируем направляющие кожухи радиатора.

Снимаем звуковой сигнал. Отвернув элементы крепления радиатора гидроусилителя руля, подвязываем радиатор к петле капота, не отсоединяя от радиатора шланги подвода и отвода жидкости.

Отсоединяем колодку жгута проводов системы управления двигателем Шевроле Нива от колодки проводов дополнительного резистора. Сдвигаем колодку проводов дополнительного резистора с пластмассового держателя, закрепленного на распорке рамки радиатора.

Отсоединяем колодку жгута проводов системы управления двигателем от разъема электродвигателя левого вентилятора. Аналогично отсоединяем колодку жгута проводов системы управления двигателем от разъема электродвигателя правого вентилятора.

Отворачиваем три болта крепления кронштейна звукового сигнала и снимаем кронштейн. Отворачиваем болт крепления кронштейна правой верхней опоры радиатора и снимаем кронштейн с опорой. Аналогично снимаем кронштейн с левой верхней опорой радиатора Шевроле Нива.

Сжав пассатижами концы хомута крепления отводящего шланга радиатора к патрубку термостата, сдвигаем хомут по шлангу и снимаем шланг с патрубка термостата.

Наклонив верхнюю часть радиатора вперед, сжимаем пассатижами концы хомута крепления паровоздушного шланга к штуцеру радиатора и сдвигаем шланг со штуцера.

При снятии шланга со штуцера радиатора Шеви Нива будьте осторожны — не обломите штуцер. Отверткой ослабляем хомут крепления подводящего шланга к верхнему патрубку радиатора. Снимаем подводящий шланг с патрубка радиатора.

Наклоняем радиатор в сборе с вентиляторами вперед и поднимаем, выводя резиновые подушки нижних опор из отверстий в нижней поперечине рамки радиатора. Снимаем радиатор в сборе с вентиляторами.

Отворачиваем по два болта боковых креплений кожуха вентиляторов к радиатору с каждой стороны и две гайки (по одной сверху и снизу) центрального крепления кожуха.

Снимаем кожух вентиляторов с радиатора. Установку радиатора Шевроле Нива выполняем в обратной последовательности.

Если при демонтаже радиатора подушка нижней опоры осталась на его штыре, то перед монтажом ее необходимо снять со штыря и установить в отверстие на нижней поперечине рамки радиатора.

Снятие электровентиляторов радиатора Шевроле Нива

- Отсоединяем кожух с электровентиляторами от радиатора системы охлаждения.

- Для снятия электродвигателя вентилятора отворачиваем три гайки его крепления к кожуху.

- Снимаем электродвигатель с крыльчаткой Шевроле Нива. Аналогично снимаем другой электродвигатель с крыльчаткой.

- С помощью двух шлицевых отверток снимаем стопорную скобу с вала электродвигателя и снимаем крыльчатку.

- Аналогично демонтируем крыльчатку другого вентилятора.

- Сборку и установку электровентиляторов Шевроле Нива проводим в обратной последовательности.

- При установке крыльчатки необходимо, чтобы фиксирующий штифт, вставленный в отверстие вала электродвигателя, вошел в пазы ступицы крыльчатки.

- Для снятия дополнительного резистора крестообразной отверткой отворачиваем два самореза его крепления к кожуху и снимаем резистор со жгутом проводов.

- Устанавливаем дополнительный резистор в обратной последовательности.

Для контроля температуры охлаждающей жидкости в левой задней части головки блока цилиндров ввернут датчик, связанный с указателем температуры в комбинации приборов.

Замена датчика указателя температуры охлаждающей жидкости Шевроле Нива

- Снимаем экран двигателя.

- Сливаем из двигателя охлаждающую жидкость.

- Сдвигаем с датчика защитный колпачок и отсоединяем от вывода датчика наконечник провода.

- Выворачиваем датчик температуры из отверстия головки блока цилиндров Шеви Нива.

- Резьба в соединении коническая — дополнительного уплотнения не требует.

- Устанавливаем датчик в обратной последовательности.

- Затягиваем датчик моментом 15–20 Нм (1,5–2 кг/см).

В отводящем патрубке рубашки охлаждения установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.
