Сервисное обслуживание передней подвески Шевроле Лачетти

Передняя подвеска автомобилей Шевроле Лачетти независимая, типа МакФерсон с телескопическими стойками амортизатора, поперечными рычагами, подрамником и стабилизатором поперечной устойчивости.

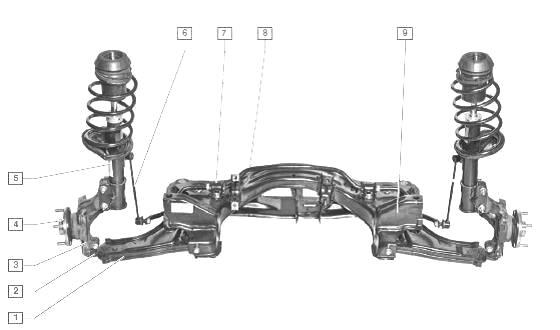

Рис.37. Передняя подвеска Шевроле Лачетти

1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — ступица; 5 — стойка амортизатора Chevrolet Lacetti; 6 — стойка стабилизатора поперечной устойчивости; 7 — кронштейн крепления штанги стабилизатора к подрамнику; 8 — штанга стабилизатора поперечной устойчивости; 9 — подрамник

Основа передней подвески Chevrolet Lacetti — две стойки амортизатора, которые позволяют передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части — кронштейн для крепления стойки стабилизатора поперечной устойчивости.

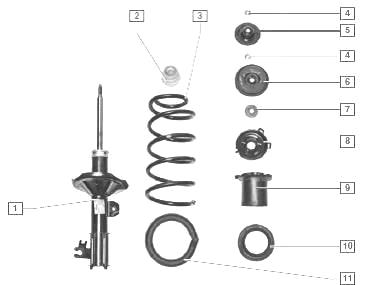

Рис.38. Стойка амортизатора передней подвески Шевроле Лачетти

1 — телескопическая стойка; 2 — буфер хода сжатия; 3 — пружина; 4 — гайка; 5 — упорная шайба; 6 — верхняя опора стойки; 7 — упорный подшипник; 8 —верхняя опорная чашка пружины; 9 — центрирующая втулка пружины; 10 — верхняя резиновая прокладка; 11 — нижняя резиновая прокладка

В корпусе стойки Шевроле Лачетти установлен гидравлический газонаполненный амортизатор. На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям.

Винтовая цилиндрическая пружина стойки амортизатора Chevrolet Lacetti своим нижним витком опирается через резиновую прокладку на нижнюю чашку, приваренную к корпусу стойки, а верхним витком (уменьшенного диаметра) — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней резинометаллической опорой стойки.

Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не дает передаваться высокочастотным колебаниям на кузов.

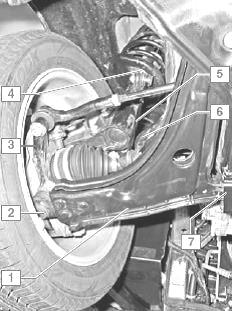

Рис.39. Детали передней подвески на автомобиле Шевроле Лачетти

1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — амортизаторная стойка; 5 — стойка стабилизатора поперечной устойчивости; 6 —штанга стабилизатора поперечной устойчивости; 7 — подрамник

Упорный подшипник, расположенный на штоке амортизатора Шевроле Лачетти между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке поворачиваться вместе с управляемым колесом.

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки — с подрамником подвески.

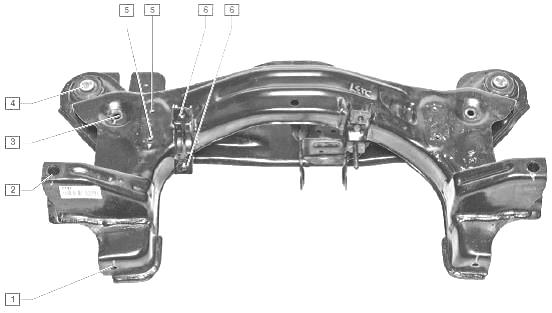

Рис.40. Отверстия крепления подрамника, деталей подвески и рулевого управления Шевроле Лачетти

1 — рычага (переднее); 2 — подрамника (переднее); 3 — рычага (заднее); 4 —подрамника (заднее); 5 — штанги стабилизатора; 6 — механизма рулевого управления

Подрамник в четырех точках крепится к лонжеронам Шевроле Лачетти: спереди жестко — двумя гайками к шпилькам, а сзади через сайлент-блоки (запрессованные в отверстия подрамника) — двумя болтами.

Корпус шаровой опоры Шевроле Лачетти приклепан к рычагу тремя заклепками, а палец шаровой опоры крепится к проушине поворотного кулака с помощью клеммного соединения.

В отверстие поворотного кулака запрессован двухрядный радиально-упорный шариковый подшипник закрытого типа, а ступица колеса запрессована во внутренние кольца подшипника.

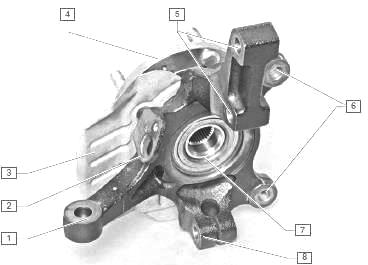

Рис.41. Поворотный кулак в сборе с подшипником и ступицей Шевроле Лачетти

1 — проушина крепления наконечника рулевой тяги; 2 — проушина крепления датчика скорости вращения колеса; 3 — щиток; 4 — ступица; 5 — отверстия крепления к кронштейну амортизаторной стойки; 6 — проушина крепления направляющей тормозных колодок; 7 — подшипник ступицы; 8 — проушина крепления пальца шаровой опоры

Внутренние кольца стягиваются (через ступицу) гайкой на резьбовой части хвостовика корпуса наружного шарнира привода. В эксплуатации подшипник не регулируется и не требует пополнения смазки.

Подшипники ступиц передних колес Шевроле Лачетти — взаимозаменяемые. Гайки подшипников ступиц обоих колес одинаковые, с правой резьбой.

Рис.42. Рычаг передней подвески Шевроле Лачетти

1 — шаровая опора; 2 — сайлент-блок переднего крепления к подрамнику; 3 — сайлент-блок заднего крепления к подрамнику

Штанга стабилизатора поперечной устойчивости Шевроле Лачетти изготовлена из пружинной стали. Штанга в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки.

Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам стоек амортизатора.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Схождение колес Шевроле Лачетти - угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес. Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

Угол продольного наклона оси поворота - угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля Chevrolet Lacetti. Он способствует стабилизации управляемых колес в направлении прямолинейного движения.

Симптомы отклонения величины угла от нормы - увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Развал колес - угол между плоскостью вращения колеса и вертикалью. Он cпособствует правильному положению катящегося колеса при работе подвески.

При сильном отклонении этого угла от нормы возможны увод автомобиля Chevrolet Lacetti от прямолинейного движения и односторонний износ протектора.

Регулируется только угол схождения колес. Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова. В эксплуатации эти углы регулировке не подлежат.

Контроль и регулировку углов установки колес рекомендуется проводить на станции технического обслуживания с применением специального оборудования (регулировочного стенда).

Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку и нагрузить в соответствии с рекомендациями завода-изготовителя.

Углы установки Шевроле Лачетти должны соответствовать следующим значениям:

- схождение: 0°±10

- угол развала: –20±45

- угол продольного наклона оси поворота: 4°±45

Замена подшипника ступицы переднего колеса Шевроле Лачетти

Замену подшипника ступицы переднего колеса Шевроле Лачетти проводим при выходе его из строя. Показываем замену подшипника левого переднего колеса, замену подшипника правого колеса выполняем аналогично.

Отворачиваем гайку подшипника ступицы. Вывешиваем и снимаем колесо, надежно фиксируем автомобиль на подставке. Снимаем диск тормозного механизма. Отсоединяем шаровую опору от поворотного кулака.

Выводим хвостовик корпуса наружного шарнира привода колеса из ступицы. Чтобы при выполнении дальнейших операций не повредить чехол наружного шарнира привода, прокладываем ветошь между поворотным кулаком и чехлом.

Подшипник ступицы Шевроле Лачетти можно заменить непосредственно на автомобиле или на верстаке, предварительно демонтировав поворотный кулак.

Для демонтажа подшипника на автомобиле вставляем палец шаровой опоры в проушину поворотного кулака. Вставляем стяжной болт и наживляем гайку. Вставляем две монтажные лопатки между фланцем ступицы и поворотным кулаком.

Опираясь концами лопаток на буртик поворотного кулака Chevrolet Lacetti, надавливаем лопатками на фланец ступицы и выпрессовываем ступицу из подшипника.

Специальными щипцами сжимаем стопорное кольцо подшипника и вынимаем его из проточки поворотного кулака. Чашечным съемником выпрессовываем подшипник из гнезда поворотного кулака.

При другом способе замены подшипника ступицы отсоединяем от поворотного кулака корпус амортизаторностойки и наконечник рулевой тяги.

Отсоединяем шаровую опору от поворотного кулака Шевроле Лачетти и снимаем поворотный кулак в сборе со ступицей. Шестигранником отворачиваем два винта крепления щита тормозного механизма к кулаку и снимаем щит.

Закрепив кулак в тисках, молотком через выколотку из мягкого металла наносим удары в торец ступицы и выбиваем ступицу из подшипника.

Щипцами вынимаем стопорное кольцо подшипника из проточки поворотного кулака Шевроле Лачетти. Выпрессовываем подшипник из гнезда поворотного кулака чашечным съемником или выбиваем с помощью оправки подходящего размера.

Если на ступице осталось внутреннее кольцо подшипника — спрессовываем его поддевая с двух сторон монтажными лопатками или используя двухзахватный съемник. Снимаем внутреннее кольцо подшипника.

Перед запрессовкой нового подшипника очищаем его гнездо в кулаке. Чашечным съемником запрессовываем подшипник в кулак, прикладывая усилие к наружному кольцу подшипника.

При отсутствии съемника в качестве оправки можно использовать старый подшипник. Устанавливаем в проточку поворотного кулака Chevrolet Lacetti стопорное кольцо.

При запрессовке ступицы опираемся чашкой съемника на внутреннее кольцо подшипника. Дальнейшую сборку выполняем в обратной последовательности.
