Комплектующие элементы кузова автомобиля Шевроле Нива

Кузов Шевроле Нива — цельнометаллический, сварной, пятидверный, несущей конструкции. Его элементы соединены между собой контактной сваркой (в
труднодоступных местах — электросваркой полуавтоматом в среде инертного газа).

Стыки панелей и сварные швы герметизированы мастикой. Передние и задние двери с передним расположением петель, с опускными стеклами.

Дверь задка кузова Шевроле Нива — распашная c расположением петель слева. Стекла — гнутые, безопасного типа. Ветровое стекло — трехслойное, полированное.

Стекла дверей и стекло двери задка — полированные, закаленные (стекло двери задка — с элементом обогрева). Ветровое стекло, стекло двери задка и стекла окон боковин вклеены в проемы кузова и являются частью его силовой схемы.

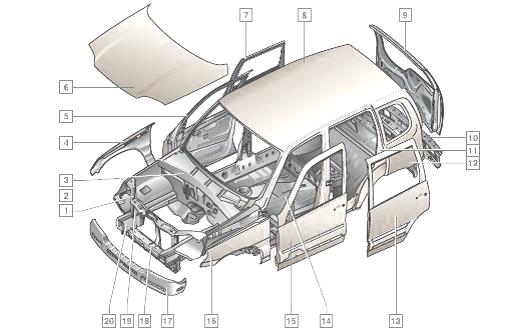

Рис.49. Детали кузова Шевроле Нива

1 — верхняя поперечина рамки радиатора; 2 — брызговик правого переднего крыла; 3 — щиток передка; 4 — правое переднее крыло; 5 — правая передняя дверь; 6 — капот Шеви Нива; 7 — правая задняя дверь; 8 — панель крыши; 9 — дверь задка; 10 — поперечина заднего пола; 11 — левая боковина кузова; 12 — левое заднее крыло; 13 — левая задняя дверь; 14 — туннель пола; 15 — левая передняя дверь; 16 — левое переднее крыло; 17 — балка переднего бампера; 18 — нижняя поперечина рамки радиатора; 19 — правая стойка рамки радиатора; 20 — правый передний лонжерон

Спереди и сзади кузова Шеви Нива установлены энергопоглощающие бамперы. Передние сиденья — раздельные, с регулировкой на клона спинок и перемещения в продольном направлении.

Подголовники — съемные, регулируемые по высоте и наклону. Заднее сиденье — с раздельными подушками и спинками. Для перевозки крупногабаритного груза сиденье можно сложить полностью или по частям.

Передние и задние боковые места оборудованы трехточечными ремнями безопасности с инерционными катушками, среднее — только поясным ремнем без инерционной катушки.

Автомобиль Шевроле Нива оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров. Часть автомобилей комплектуется системой кондиционирования воздуха.

Замена переднего бампера Шевроле Нива

Операции по замене переднего бампера Шевроле Нива:

- Снимаем с двух сторон грязезащитные щитки переднего бампера.

- Отсоединяем колодки проводов противотуманных фар.

- Снимаем номерной знак.

- Отворачиваем два болта, скрытые под номерным знаком.

- Тем же инструментом ослабляем затяжку двух гаек крепления нижних кронштейнов переднего бампера к кузову Шеви Нива.

- Отворачиваем три самореза крепления верхней части бампера к верхней поперечине рамки радиатора.

- Отводим верхнюю часть переднего бампера вперед и вверх, затем, просунув мощную шлицевую отвертку в образовавшуюся щель, отжимаем потайной язычок декоративной пластиковой накладки, прикрывающей нижнюю часть фары головного света.

- Для наглядности язычок показан на снятой накладке.

- Отводим край переднего бампера Шевроле Нива вниз и, просунув в образовавшуюся щель крестообразную отвертку, ослабляем саморез крепления декоративной пластиковой накладки.

- Выводим из зацепления четыре защелки крепления декоративной пластиковой накладки к переднему бамперу и отводим накладку от фары.

- При этом следует учитывать, что накладка кроме самореза и защелок крепится к переднему бамперу на двухсторонний скотч.

- Аналогичным образом ослабляем крепление второй декоративной накладки. Под каждой накладкой расположены по два винта крепления бампера.

- Отворачиваем винты крепления переднего бампера Шеви Нива, расположенные под накладкой.

- Сдвигаем передний бампер вперед и снимаем его.

- Устанавливаем передний бампер в обратной последовательности.

- Если декоративные накладки под фарами были сняты при демонтаже переднего бампера Шевроле Нива, то рекомендуется предварительно поставить их на место, не затягивая до конца саморезы.

- После установки бампера и заворачивания четырех винтов крепления (под фарами) следует вставить накладки защелками в отверстия бампера, а после этого, отводя вниз края бампера, затянуть саморезы крепления накладок. Затем можно установить и затянуть оставшийся крепеж бампера.

Снятие заднего бампера Шевроле Нива

Операции по снятию заднего бампера Шеви Нива:

- Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем номерной знак. Снимаем фонари освещения номерного знака.

- Поддев отверткой, выводим из зацепления пластмассовую защелку катафота.

- Снимаем катафот, выводя из зацепления вторую защелку.

- Аналогично снимаем второй катафот.

- Крестообразной отверткой отворачиваем винт крепления правого брызговика к заднему бамперу Шевроле Нива, удерживая гайку винта от проворачивания.

- Вынимаем винт из брызговика.

- Аналогично отворачиваем винт крепления левого брызговика.

- Отворачиваем два самореза крепления заднего бампера Шевроле Нива с правой стороны.

- Аналогично отворачиваем два самореза крепления заднего бампера с левой стороны.

- Отворачиваем два болта нижнего крепления заднего бампера Шеви Нива.

- Тем же инструментом с каждой стороны отворачиваем по одной гайке, расположенной в нише под катафотом.

- Отворачиваем две гайки крепления бампера под номерным знаком.

- Открыв дверь задка тем же инструментом отворачиваем пять болтов верхнего крепления заднего бампера Шевроле Нива.

- Снимаем бампер с посадочных мест и проталкиваем в отверстия бампера защитные колпаки фонарей освещения номерного знака с проводами.

- Отворачиваем четыре самореза крепления держателей проводов фонарей и снимаем задний бампер с автомобиля.

- Установку заднего бампера проводим в обратной последовательности.

Снятие механизма электро стеклоподъемника передней двери Шевроле Нива

- Снимаем стекло передней двери.

- Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

- Разъединяем колодку проводов механизма электро стеклоподъемника Шеви Нива и колодку жгута проводов двери.

- Отворачиваем семь гаек крепления механизма электро стеклоподъемника.

- Вынимаем механизм электро стеклоподъемника Шевроле Нива через нижнее отверстие во внутренней панели двери.

- Устанавливаем механизм электро стеклоподъемника в обратной последовательности.

Снятие замка двери багажника Шевроле Нива

- Отсоединяем клемму провода минус от аккумуляторной батареи.

- Снимаем обивку двери багажника Шевроле Нива.

- Отсоединяем колодки проводов электропривода и выключателя плафона освещения багажника от колодок жгута проводов двери.

- Поддев отверткой, отсоединяем наконечник тяги выключателя замка от ручки двери.

- Поддев отверткой, отсоединяем тягу ручки двери от рычага замка Шевроле Нива.

- Отворачиваем три винта крепления замка к двери и вынимаем замок.

- Отворачиваем два самореза и снимаем замок в сборе с тягами и электроприводом.

- Устанавливаем замок задней двери в обратной последовательности.

Снятие и установка капота Шевроле Нива

Работы по замене капота Шевроле Нива:

- Откройте капот.

- Отсоедините провод от клеммы «минус» аккумуляторной батареи.

- Разъедините колодку жгута проводов подкапотной лампы.

- Извлеките резиновые втулки жгута проводов из отверстия усилителя капота Шевроле Нива.

- Снимите пистоны крепления утеплителя капота (с левой стороны).

- Отогните утеплитель и снимите резиновую втулку жгута проводов.

- Введите колодку жгута проводов в отверстие усилителя капота Шеви Нива и снимите жгут.

- Отсоедините подающую трубку омывателя ветрового стекла от тройника и снимите трубку.

- При необходимости с помощью отвертки снимите хомут жгута проводов.

- Отверните четыре гайки крепления петель капота к кузову и снимите капот Шевроле Нива.

- Устанавливайте капот в порядке, обратном снятию, по нанесенным перед снятием меткам.

Снятие замка передней двери Шевроле Нива

- Снимаем обивку передней двери.

- Отсоединяем тягу от внутренней ручки.

- Вынимаем тягу внутреннего привода замка из держателя.

- Разъединяем колодки проводов выключателя плафона освещения салона (выключатель расположен в замке двери).

- Отсоединяем две колодки проводов электропривода замка передней двери Шевроле Нива от колодок жгута проводов двери.

- При снятии замка правой двери разъединяем одну колодку проводов.

- Отсоединяем от рычагов замка тягу наружной ручки и тягу выключателя замка.

- Отвинчиваем три винта и вынимаем из двери замок с тягами кнопки и внутреннего привода замка.

- Отсоединяем тяги от рычагов замка передней двери Шеви Нива.

- Отворачиваем два самореза крепления электропривода к кронштейну замка и снимаем электропривод.

- Отворачиваем саморез крепления петли электро привода и снимаем ее.

- Устанавливаем замок передней двери в обратной последовательности.

Снятие панели приборов Шевроле Нива

- Снимаем монтажный блок.

- Для удобства работы можно снять передние сиденья.

- Отогнув край уплотнителя, отжимаем обивку левой передней стойки и снимаем обивку, выводя из отверстий стойки три пистона ее крепления.

- Аналогично снимаем обивку правой передней стойки Шевроле Нива.

- Крестообразной отверткой отворачиваем саморез левого крепления вставки панели приборов.

- Аналогично отворачиваем саморез правого крепления вставки панели приборов.

- Приподняв вставку панели приборов, выводим из зацепления ее пружинные держатели и снимаем вставку.

- Опускаем на пол рулевую колонку Шевроле Нива.

- Отвинчиваем два самореза крепления накладки консоли панели приборов с правой стороны.

- Аналогично отворачиваем два самореза с левой стороны консоли.

- Отворачиваем два самореза верхнего крепления накладки консоли Шевроле Нива.

- Вынимаем контейнер головного устройства звуковоспроизведения.

- Отводим накладку от консоли панели приборов.

- Отсоединяем колодки проводов от прикуривателя, блока управления наружными зеркалами и блока выключателей подогрева передних сидений.

- Снимаем накладку консоли панели приборов Шеви Нива.

- Снимаем вещевой ящик.

- Отворачиваем пять саморезов крепления экрана консоли и снимаем экран.

- Снимаем комбинацию приборов Шевроле Нива.

- Снимаем блок управления отоплением, вентиляцией и кондиционированием.

- Отворачиваем четыре самореза верхнего крепления панели приборов Шевроле Нива.

- Отворачиваем саморез бокового крепления панели с правой стороны.

- Откручиваем саморез с левой стороны панели приборов.

- Отвинчиваем шесть саморезов нижнего крепления панели приборов.

- Отсоединяем колодки проводов от регулятора освещения приборов и регулятора электрокорректора фар.

- Снимаем панель приборов Шевроле Нива.

- Устанавливаем панель приборов в обратной последовательности.
