Комплектующие детали передней подвески Шевроле Круз

Передняя подвеска автомобиля Шевроле Круз независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.

Основной элемент передней подвески Шевроле Круз - телескопическая стойка амортизатора 5 (рис. 17), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колоса относительно кузова.

На стойке амортизатора Chevrolet Cruze собраны витая цилиндрическая пружина, буфер сжатия, защитный кожух стойки и верхняя опора. Через упорный подшипник и верхнюю опору нагрузка передается на кузов автомобиля.

Стойка амортизатора Шевроле Круз 5 своей нижней частью соединена с поворотным кулаком 6 передней подвески.

Рычаг 8 подвески прикреплен к подрамнику 1 с помощью сайлентблоков 2 и 9, а через шаровую опору 7 соединен с нижней частью поворотного кулака 6 передней подвески. Подрамник, в свою очередь, прикреплен к лонжеронам кузова.

Стабилизатор поперечной устойчивости Шевроле Круз с установленными на нем резиновыми втулками соединен с подрамником 1 передней подвески автомобиля двумя скобами, а с амортизаторной стойкой передней подвески стойками 4 стабилизатора.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Проверка технического состояния деталей передней подвески на автомобиле Шевроле Круз

Все проверки и работы проводите в моторном отсеке или снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании автомобиля Шевроле Круз и при ремонте следует обязательно проверять состояние защитных чехлов шаровых опор подвески, обращая внимание на отсутствие механических повреждений чехлов.

Проверьте, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузовом. Обратите внимание на наличие деформаций рычагов, штанги стабилизатора и от стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

На резиновых деталях подвески Шевроле Круз не допускаются:

- признаки старения резины;

- механические повреждения.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов.

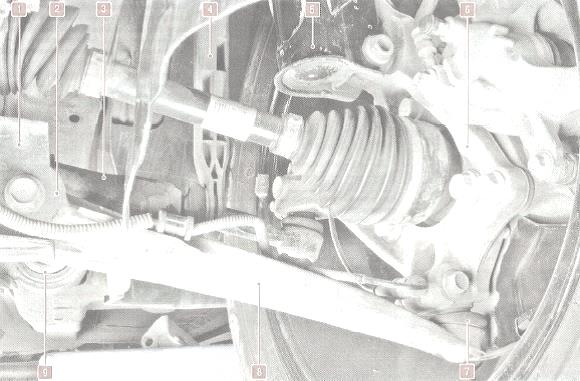

Рис. 17. Расположение элементов передней подвески на автомобиле Шевроле Круз

1 - подрамник передней подвески; 2 - передний шарнир (сайлентблок) рычага подвески Chevrolet Cruze; 3 - штанга стабилизатора поперечной устойчивости; 4 - стойка стабилизатора поперечной устойчивости; 5 - амортизаторная стойка подвески; 6 - поворотный кулак; 7 - шаровая опора подвески; 8 - рычаг передней подвески; 9 - задний шарнир (сайлентблок) рычага подвески

В моторном отсеке снимите колпачок гайки верхнего крепления стойки. Проверьте затяжку гайки крепления штока амортизаторной стойки.

Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените рычаг передней подвески Chevrolet Cruze в сборе.

Проверьте шаровые опоры Шевроле Круз на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак.

При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников. Если есть люфты, замените
подшипники.

Проверьте на отсутствие люфта шарниры в местах крепления рычага к подрамнику, для этого вставьте монтажную лопатку или большую отвертку в зазор между передним концом рычага и подрамником и попытайтесь покачать рычаг.

Аналогично проверьте задний шарнир. При наличии значительного люфта даже в одном из шарниров замените рычаг передней подвески в сборе.

Проверить надежность затяжки гаек пальцев верхних и нижних шаровых шарниров стоек стабилизатора Шевроле Круз.

Проверить наличие люфтов в шаровых шарнирах стоек стабилизатора поперечной устойчивости. Стойки, шарниры которых имеют существенный люфт, нужно заменить. Проверьте состояние резиновых подушек крепления штанги стабилизатора к подрамнику.

Проверьте состояние защитного чехла амортизаторной стойки. Поднимите чехол и проверьте шток амортизаторной стойки. Потеки жидкости по штоку не допускаются.

Снятие и установка стойки амортизатора передней подвески Шевроле Круз

Ослабьте затяжку гаек крепления колеса со стороны заменяемой стойки. Поднимите обе стороны передней части автомобиля и установите ее на надежные опоры.

Окончательно отверните гайки крепления колеса и снимите колесо. Выведите из кронштейна на амортизаторной стойке тормозной шланг.

Отверните гайку крепления пальца верх него шарнира стойки к кронштейну амортизаторной стойки, удерживая палец вторым ключом от проворачивания.
Выведите палец верхнего шарнира стойки из отверстия кронштейна стойки.

Удерживая головку болта от проворачивания, отверните гайки стяжных болтов крепления стойки амортизатора Шевроле Круз к поворотному кулаку. Снимите колпачок гайки верхнего крепления стойки.

Удерживая одним ключом шток стойки от проворачивания, вторым ключом ослабьте затяжку гайки верхнего крепления амортизаторной стойки.

Окончательно отверните гайку верхнего крепления амортизаторной стойки и снимите упорную шайбу.

Извлеките болты крепления амортизаторной стойки Chevrolet Cruze к поворотному кулаку и отсоедините стойку от поворотного кулака.

Снимите амортизаторную стойку с автомобиля. Установите амортизаторную стойку и все детали в порядке, обратном снятию.

При необходимости аналогично снимите вторую амортизаторную стойку. После замены амортизаторной стойки передней подвески или ее деталей проверьте и при необходимости отрегулируйте углы установки колес.

Ремонт амортизаторной стойки передней подвески Шевроле Круз

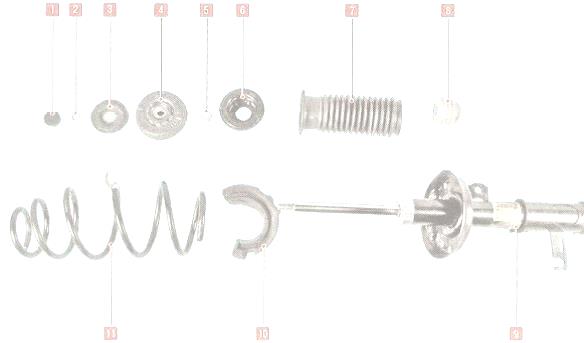

Рис. 18. Детали амортизаторной стойки Шевроле Круз

1 - колпачок гайки верхнего крепления; 2 - гайка верхнего крепления амортизаторной стойки; 3 - упорная шайба; 4 - верхняя опора стойки; 5 - гайка штока амортизатора; 6 - верхняя опорная чашка; 7 - защитный кожух; 8 - буфер хода сжатия; 9 - амортизатор; 10 - нижняя прокладка пружины; 11 - пружина

Детали стойки амортизатора передней подвески автомобиля Шевроле Круз показаны на рис. 18.

Снимите амортизаторную стойку с автомобиля. Установите приспособление для сжатии пружины и сожмите пружину.

Отверните гайку штока, удерживая шток от проворачивания вторым ключом и снимите гайку.

Снимите верхнюю опору, верхнюю опорную чашку, пружину с защитным кожухом, буфер сжатия и прокладку нижней чашки пружины.

Осмотрите детали стойки. При обнаружении трещин, деформации и разрушений на корпусе стойки или нижней чашке пружины замените стойку. Проводить сварочные работы на стойке запрещается.

Установите амортизатор передней подвески Шевроле Круз вертикально и несколько раз до упора опустите, и поднимите шток амортизатора. Убедитесь в том, что шток перемещается без провалов, заеданий и стуков. В противном случае замените амортизатор.

Кроме того, замените амортизатор при обнаружении потеков жидкости (допускается незначительное отпотевание в верхней части корпуса) и при повреждении резьбы в верхней части штока. Амортизаторы подвески Шевроле Круз заменяйте только парами (правый и левый одновременно).

Замените буфер хода сжатия, если он поврежден. Замените верхнюю опору в случае сильной деформации или местного выпучивания резинового массива. Установите детали в порядке, обратном снятию.

При установке пружины следите за тем, чтобы конец нижнего витка упирался в специальный выступ нижней чашки пружины. Гайку верхнего крепления стойки окончательно затягивайте на автомобиле, стоящем на земле.

Оригинальные нижние рычаги передней подвески Chevrolet Cruze изготовлены в сборе с шаровой опорой, поэтому шаровая опора подлежит замене только вместе с рычагом.

Замена рычага передней подвески Шевроле Круз

Поднимите обе стороны передней части автомобиля Шевроле Круз и установите ее на надежные опоры. Снимите колесо. Отсоедините от рычага фиксаторы жгута проводов датчика частоты вращения колес.

Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой, извлеките болт и выведите палец шаровой опоры из поворотного кулака.

Отверните гайку болта переднего крепления рычага к подрамнику, удерживая болт от проворачивания. Отверните две гайки крепления заднего крепления рычага к подрамнику, удерживая болты от проворачивания. Извлеките болты и снимите рычаг перед ней подвески.

Поскольку оригинальные нижние рычаги передней подвески Шевроле Круз изготовлены в сборе с шаровой опорой и сайлентблоками, дальнейшая разборка рычага не имеет смысла.

Отсоедините провод от клеммы «минус» аккумуляторной батареи. Ослабьте затяжку гаек крепления колес.

Если заменяете штангу стабилизатора не на подъемнике, поднимите домкратом и установите на опоры переднюю часть автомобиля.

Установите детали в порядке, обратном снятию, не затягивая окончательно крепления шарниров рычага.

Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затягивайте резьбовые соединения подвески на автомобиле. При необходимости аналогично замените второй рычаг.

Замена штанги стабилизатора передней подвески Шевроле Круз

Отсоедините провод от клеммы «минус» аккумуляторной батареи. Ослабьте затяжку гаек крепления колес.

Если заменяете штангу стабилизатора не на подъемнике, поднимите домкратом и установите на опоры переднюю часть автомобиля.

Установите рулевое колесо в положение прямолинейного движения автомобиля. Снимите передние колеса.

Извлеките палец шарнира наружного наконечника рулевой тяги из бобышки поворотного кулака Шевроле Круз.

В салоне под педальным узлом выверните стяжной болт клеммового соединения нижнего карданного шарнира. Снимите брызговики двигателя.

Выверните четыре болта крепления усилителя к кронштейнам подрамника.

Снимите поддерживающий кронштейн, отверните две гайки крепления приемной трубы к нейтрализатору и опустите приемную трубу вниз.

Отверните две гайки крепления фланца приемной трубы к дополнительному глушителю.

Разъедините фланцы приемной трубы и дополнительною тушителя и снимите уплотнительную прокладку со шпилек фланца дополнительного глушителя.

Снимите приемную трубу вместе с усилителем. Отверните гайку крепления пальца нижнего шарнира стойки к штанге стабилизатора Шевроле Круз, удерживая вторым ключом палец от проворачивания.

Используя ушки вентилятора охлаждения, подвяжите радиатор и конденсатор к верхней поперечине рамки радиатора.

Выверните четыре болта крепления опоры кронштейна радиатора к подрамнику (по два с правой и левой стороны).

Отверните гайки стяжных болтов крепления передней и задней опор подвески Chevrolet Cruze силового агрегата к подрамнику, удерживая болты от проворачивания.

Извлеките болты крепления опор силовых агрегатов. Установите опору под подрамник.

Выверните передние болты крепления подрамника к кузову и задние болты крепления подрамника к кронштейнам.

Немного опустите заднюю часть подрамника, чтобы открыть доступ к болтам крепления штанги стабилизатора Шевроле Круз.

Выверните четыре болта крепления скоб штанги стабилизатора к подрамнику (по два с правой и левой стороны). Слегка поворачивая, снимите штангу в сборе со скобами и подушками.

Скобы стабилизатора заменяются только в сборе со штангой стабилизатора поперечной устойчивости. Установите детали в порядке, обратном снятию.

Снятие и установка поворотного кулака передней подвески Шевроле Круз

Ослабьте затяжку гайки крепления колеса. Поддев отверткой, снимите заглушку и ослабьте затяжку гайки ступицы.

Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

Окончательно отверните гайку ступицы и снимите ее. Выверните болты крепления суппорта к поворотному кулаку Шевроле Круз.

Снимите суппорт в сборе, не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга.

Отверните гайку крепления пальца шарнира наружного наконечника рулевой тяги, удерживая палец от проворачивания.

Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотного кулака.

Выверните винт крепления и извлеките датчик частоты вращения колеса из отверстия в поворотном кулаке автомобиля Шевроле Круз.

Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой, выверните болт и выведите палец шаровой опоры из поворотного кулака. Снимите тормозной диск.

Вытолкните из ступицы (в направлении коробки передач), насколько ото возможно, шлицевый хвостовик наружного шарнира равных угловых скоростей (ШРУС) привода переднего колеса Шевроле Круз.

Придерживая вал привода от резкого опускания, выньте поворотный кулак в сборе со ступицей. Подвесьте вал привода на проволоке.

Выверните три болта крепления ступицы к поворотному кулаку. Снимите ступицу и выньте болты.

Отверните гайки болтов крепления поворотного кулака к амортизаторной стойке. Снимите поворотный кулак. Установите детали в порядке, обратном снятию.

Несколько раз нажмите до упора на педаль тормоза. Это необходимо для того, чтобы выбрать зазоры в тормозных механизмах, появившиеся после их снятия.

Установите датчик частоты вращения колеса в порядке, обратном снятию. Если после установки датчика частоты вращения колеса Шевроле Круз не гаснет сигнальная лампа неисправности антиблокировочной системы тормозов, обратитесь на сервисную станцию для диагностики АБС.

При установке датчика точно совместите отверстие, а его корпусе с резьбовым отверстием в кулаке. В процессе установки не поворачивайте датчик вокруг продольной оси.

Увеличение сопротивления перемещению датчика должно ощущаться только последние 2 мм перед его полной посадкой в кулак. Если датчик с большим сопротивлением входит в отверстие кулака с самого начала установки , извлеките датчик и у страните причину заедания.

Снятие и установка подрамника передней подвески Шевроле Круз

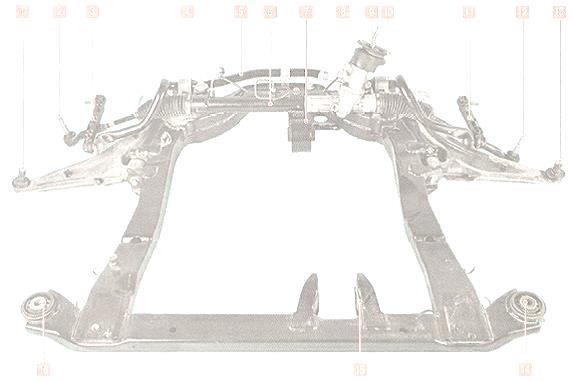

Рис. 19. Подрамник передней подвески автомобиля Шевроле Круз в сборе со штангой стабилизатора и рулевым механизмом

1,13 - пальцы шаровых опор; 2,12 - пальцы шарниров наружных наконечников рулевых тяг; 3,11 - стойки стабилизатора; 4,10 - скобы штанги стабилизатора; 5 - штанга стабилизатора поперечной устойчивости; 6 - рулевой механизм; 7 - задняя опора подвески силового агрегата; 8 - отверстия крепления трубопроводов усилителя рулевого механизма; 9 - вал рулевого механизма; 14,16 - опоры переднего крепления подрамника к кузову; 15 - кронштейн крепления передней опоры подвески силового агрегата

Установите рулевое колесо в положение прямолинейного движения автомобиля.

В салоне под педальным узлом выверните стяжной болт клеммового соединения нижнего карданного шарнира промежуточного вала с валом рулевого механизма.

При снятии рулевой колонки Шевроле Круз пометьте любым доступным способом взаимное положение клеммового соединения нижнего карданного шарнира, промежуточного вала и вала рулевого механизма.

Кроме того, на шлицы вала рулевого механизма и шлицы нижнего карданного шарнира нанесены лыски, которые при установке необходимо совместить.

Снимите оба передних колеса. Снимите брызговики двигателя. Снимите нижнюю крышку облицовки переднего бампера.

Отсоедините фиксаторы жгутов проводов датчиков частоты вращения колес от поворотных кулаков.

Подденьте отверткой скобы фиксаторов на рычагах передней подвески Chevrolet Cruze. Откиньте скобы и извлеките жгуты проводов датчиков частоты вращения колес.

Отожмите фиксаторы и отсоедините держатели жгутов проводов датчиков частоты вращения колес от подрамника.

Отожмите фиксаторы и отсоедините и отсоедините колодки жгутов проводов от крепления на подрамнике.

Подденьте отверткой стопоры и извлеките из хомутов жгуты проводов. Отсоедините жгут проводов электровентилятора от подрамника.

Подденьте отверткой зажим фиксатора и отсоедините трубопровод гидроусилителя рулевого управления Шевроле Круз от подрамника.

Выверните четыре болта крепления усилителя к кронштейну подрамника.

Снимите поддерживающий кронштейн и отверните две гайки крепления приемной трубы к нейтрализатору и опустите приемную трубу вниз.

Отверните две гайки крепления фланца приемной трубы к дополнительному глушителю.

Разъедините фланцы приемной трубы и дополнительного глушителя, снимите уплотнительную прокладку со шпилек фланца дополнительного глушителя.

Слейте рабочую жидкость из бачка гидроусилителя рулевого управления Chevrolet Cruze. Выверните болт напорного и сливного трубопроводов усилителя рулевого управления и отсоедините трубопроводы от рулевого механизма.

Отверните гайку крепления пальца нижнего шарнира стойки к штанге стабилизатора Шевроле Круз. Извлеките палец шарнира наружного наконечника рулевой тяги из бобышки поворотного кулака.

Выверните болты крепления энергопоглощающего элемента бампера к подрамнику с правой и левой стороны и извлеките их.

Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой, придерживая болт от проворачивания, извлеките болт и выведите палец шаровой опоры из поворотного кулака.

Используя ушки вентилятора охлаждения, подвяжите радиатор и конденсатор к верхней поперечине рамки радиатора.

Выверните четыре болта крепления опоры кронштейна радиатора (по два с правой и левой стороны).

Отверните гайки передней и задней опор подвески силового агрегата к подрамнику, удерживая болты от проворачивания. Извлеките болты крепления опор силового агрегата.

Установите опору под подрамник. Выверните передние и задние болты крепления подрамника к кузову. Снимите подрамник передней подвески Шевроле Круз (рис. 19).

При необходимости снимите штангу стабилизатора, вывернув четыре болта крепления скоб штанги к подрамнику (по два с правой и левой стороны).

При необходимости снимите рулевой механизм, отвернув гайки болтов крепления рулевого механизма к подрамнику передней подвески слева и справа.

Установите детали в порядке, обратном снятию. Прокачайте систему гидроусилителя рулевого управления.
