Компоненты привода колес Шевроле Каптива

Передний мост и привод колес Шевроле Каптива

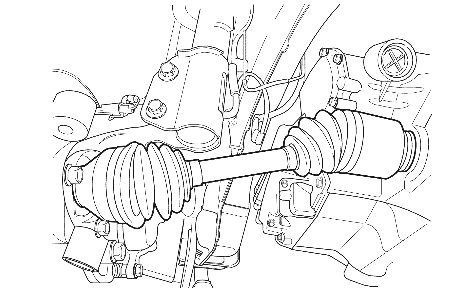

Полуоси привода передних колёс Шевроле Каптива представляют собой блоки подвижных осей, передающих усилие от ведущего моста к передним колёсам.

Каждый блок оси содержит внутренний и внешний универсальный шарнир равных угловых скоростей (ШРУС), соединённый с полуосью привода колеса. Внутренний ШРУС полностью подвижен и может двигаться вовнутрь и наружу. Наружный ШРУС также подвижен, но не может двигаться наружу и вовнутрь.

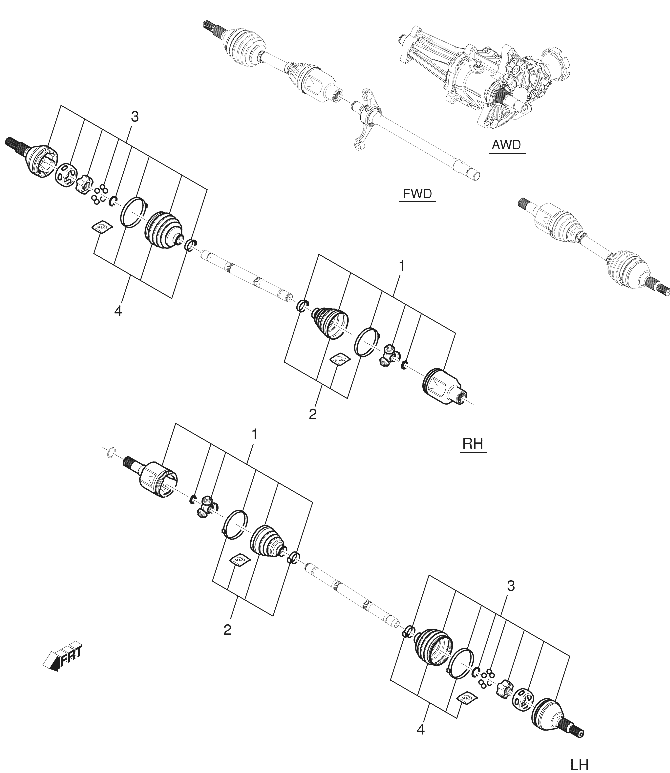

Передний ведущий мост Шевроле Каптива в сборе



4. Передний мост Шевроле Каптива

Операции по снятию и установке ведущего переднего моста Шевроле Каптива:

- Приподнять автомобиль и установить его на предусмотренные для этого опоры.

- Снять колёса. Снять гайку ступицы. Снять гайку нижнего шарнира и шплинт.

- Отделить поворотный кулак от нижнего шарнира. Снять гайку крайней поперечной рулевой тяги Шевроле Каптива.

- С помощью отделителя шарнира отделить конец крайней поперечной рулевой тяги.

- Вынуть полуось привода колеса из промежуточного вала.

- Подпереть незакреплённый конец полуоси привода колеса. Запрещается свободное движение полуоси от КПП после её удаления из ступицы.

- Снять болты крепления кронштейна подвески промежуточного вала к блоку цилиндров и вынуть вал из коробки передач с главной передачей в сборе.

- Очистить уплотнения ступицы и коробки передач с главной передачей в сборе. Вставить промежуточный вал в мост Шевроле Каптива.

- Затянуть болты крепления кронштейна подвески промежуточного вала к блоку цилиндров с моментом 70 Нм.

- Вставить полуось в промежуточный вал. Установить ступицу на полуось привода колес.

- Монтировать поворотный кулак на нижний шарнир Шевроле Каптива.

- Вставить внешнюю поперечную рулевую тягу в блок поворотного кулака/стойки и надеть на неё гайку.

- Затянуть гайку внешней поперечной рулевой тяги с моментом 50 Нм. Установить гайку нижнего шарнира и шплинт.

- Затянуть гайку нижнего шарнира с моментом 10 Нм. Затянуть гайку ступицы с моментом 205 Нм.

- Надеть колёса. Надеть гайки. Опустить автомобиль на пол.

- Затянуть гайки колеса с моментом 125 Нм. Долить жидкость в КПП до необходимого уровня.



5. Приводы передних колес и ШРУС Шевроле Каптива

Кожух наружнего ШРУС Шевроле Каптива

Замена кожуха наружнего ШРУС Chevrolet Captiva:

- Убрать полуось из автомобиля. Снять большой хомут крепления защитного кожуха. Удалить хомут.

- Снять малый хомут крепления защитного кожуха. Удалить хомут. Удалить смазку с наружнего ШРУС Шевроле Каптива.

- Раскрыть уплотнительное кольцо с помощью плоскогубцев и удалить внешний шарнир с полуоси.

- Блок наружнего ШРУС не разбирать. Детали подогнаны друг под друга и не предназначены для разделения. Неправильная повторная сборка может отрицательно сказаться как на мощности, так и на безопасности работы автомобиля.

- Снять кожух с наружнего ШРУС Шевроле Каптива в сборе. Надеть защитный кожух на полуось привода колеса.

- Раскрыть уплотнительное кольцо и установить наружнего ШРУС Шевроле Каптива на привод колеса.

- В защитный кожух залить 170 - 190 г рекомендуемого смазочного материала. Защитный кожух со 170 - 190 г рекомендуемого смазочного материала установить обратно на полуось.

- Надеть новые хомуты (большой и малый) для крепления защитного кожуха.

- Обжать новые хомуты (большой и малый) крепления защитного кожуха. Вставить полуось в автомобиль.

Защитный кожух внутреннего ШРУС Шевроле Каптива

Замена защитного кожуха внутреннего ШРУС Шевроле Каптива:

- Убрать полуось из автомобиля. Снять большой хомут крепления защитного кожуха. Удалить хомут.

- Снять малый хомут крепления защитного кожуха. Удалить хомут.

- Поддеть и отделить стопорное кольцо от корпуса внутреннего ШРУС Chevrolet Captiva.

- Вынуть корпус шарнира из кожуха. Обезжирить блок шарнира.

- С помощью плоскогубцев снять кольцо фиксации оси.

- Снять шарнир и стопорное кольцо внутреннего ШРУС с полуоси привода колеса.

- Снять кожух с полуоси привода колеса. Надеть малый хомут на защитный кожух. Хомут крепления кожуха не зажимать.

- Надеть защитный кожух на полуось привода колеса.

- Установить стопорное кольцо и внутренний ШРУС Шевроле Каптива на полуось привода колеса.

- C помощью плоскогубцев для упорного кольца надеть фиксирующее кольцо на полуось.

- В корпус шарнира залить 140 - 160 г рекомендуемого смазочного материала. Защитный кожух со 140 - 160 г рекомендуемого смазочного материала установить обратно на полуось.

- Установить стопорное кольцо и корпус внутреннего ШРУС Шевроле Каптива на блок шарнира.

- Надеть новый большой хомут крепления защитного кожуха. Обжать большой хомут крепления защитного кожуха.

- Обжать малый хомут крепления защитного кожуха. Вставить полуось в автомобиль.

Вал привода колес и задний мост Шевроле Каптива

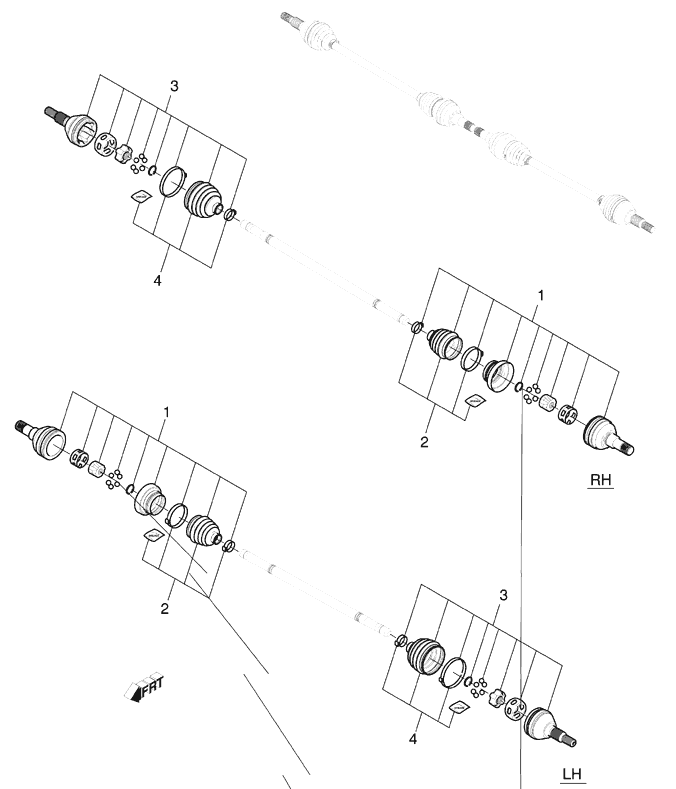

Валы привода задних колес Chevrolet Captiva представляют собой блоки подвижных валов, передающих крутящее усилие от чашки дифференциала в сборе к узлам задних колёс.

Каждый блок оси содержит универсальный внутренний и внешний шарнир равных угловых скоростей, соединённый с валом привода колес. Внутренний и наружный шарнир полностью подвижны, но не могут двигаться вовнутрь или наружу.

Карданный вал Шевроле Каптива в сборе представляет собой конструкцию из двух деталей. Передний вал состоит из соединительного шарнира ШРУС типа "А" спереди и универсального шарнира и вилки сзади.

Задний вал состоит из центрального подшипника и центральной вилки, которые запрессованы в заднюю половину карданного вала и зафиксированы стопорным кольцом.

Передний и задний валы объединяются в вилке с помощью универсального шарнира. Задний вал присоединяется к мосту с помощью фланца, который присоединен к заднему валу универсальным шарниром.

Центральный подшипник обеспечивает поддержку в том месте, где сопрягаются передний и задний валы, и крепится болтами к нижней части кузова. Передний шарнир равных угловых скоростей Шевроле Каптива крепится болтами к раздаточной коробке, а фланец заднего универсального шарнира крепится болтами к муфте сцепления в сборе.

Блок заднего привода (RDM) в этом автомобиле состоит из контроллера муфты и алюминиевого картера, в котором находятся муфта сцепления в сборе и дифференциал. Активируемый по требованию дифференциал распределяет переменный крутящий момент/мощность на задние колеса через отдельные полуоси.

Активируемая по требованию система работает следующим образом: только когда происходит проскальзывание передних колес, она пропорционально распределяет крутящий момент/мощность на задние колеса.

Пока нет разницы в скоростях передних колес по сравнению с задними, крутящий момент/мощность не передается на задние колеса Chevrolet Captiva.

Когда же происходит проскальзывание передних колес относительно задних, контроллер муфты принимает информацию от контроллера ECM, контроллера BCM, контроллер тормозной системы EBCM, и контроллер муфты посылает сигнал муфте сцепления в сборе на приведение в действие пакета муфты сцепления, который затем распределяет крутящий момент/мощность на задние колеса.

Крутящий момент на заднем мосту Шевроле Каптива регулируется в диапазоне 0 - 2,530 Нм в зависимости от таких разнообразных дорожных условий, как асфальт, песок, снег и лед.

Отношение распределения крутящего момента между передним/задним мостом непрерывно регулируется для достижения оптимального значения в диапазоне 100/0 ~ 50/50 в масштабе реального времени, и зависит от режима движения автомобиля и дорожных условий.

Система оснащается встроенным устройством защиты, которое снижает крутящий момент задних колес при выделении излишнего тепла, тем самым защищая блок привода задних колес (RDM).

В заднем дифференциале Шевроле Каптива в сборе используется специально разработанная синтетическая гипоидная жидкость, предназначенная для
обслуживания на протяжении всего срока службы.

Однако необходимо поддерживать соответствующий уровень жидкости, чтобы гарантировать правильную работу заднего дифференциала в сборе.

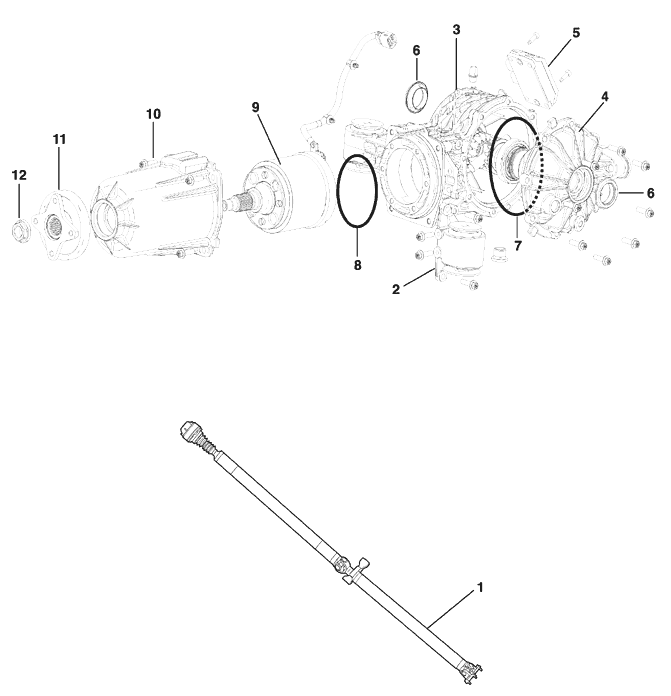

Рис.6. Задний ведущий мост Шевроле Каптива

1 - Карданный вал, 2 - Боковой кронштейн чашки дифференциала в сборе, 3 - Чашка дифференциала в сборе, 4 - Боковая крышка чашки дифференциала в сборе, 5 - Контроллер муфты, 6 - Уплотнение заднего вала привода колес, 7 - Уплотнение и боковая крышка чашки дифференциала в сборе, 8 - Уплотнение сателлитов дифференциальной передачи, 9 - Муфта сцепления в сборе, 10 - Картер муфты сцепления в сборе, 11 - Зубчатый фланец, 12 - Гайка зубчатого фланца

Карданный вал заднего моста Шевроле Каптива

Работы по снятию кардана Шевроле Каптива:

- Перевести КПП на нейтраль.

- Поставить индексную метку, указывающую положение карданного вала относительно фланца блока заднего привода.

- Установить подставку под карданным валом в том месте, где находится блок заднего привода.

- Снять болты крепления фланца вилки карданного вала к фланцу блока заднего привода.

- Поставить индексную метку, указывающую положение карданного вала относительно фланца раздаточной коробки.

- Установить подставку под карданом Шевроле Каптива в том месте, где находится раздаточная коробка.

- Снять болты крепления карданного вала к фланцу раздаточной коробки.

- Установить подставку под карданным валом в том месте, где находится опорный подшипник.

- Снять болты крепления опорного подшипника карданного вала Шевроле Каптива к нижней части кузова автомобиля.

- Поддерживая кардан, передвинуть его назад, чтобы отсоединить шарнир равных угловых скоростей от фланца раздатки.

- Снять карданный вал с автомобиля.

Работы по снятию кардана Шевроле Каптива:

- Поддерживая карданный вал спереди, посередине и сзади, установить его на автомобиль.

- Тщательно очистить монтажные болты крепления центрального подшипника к автомобилю и нанести клей для резьбовых соединений на резьбу болтов.

- Установить, но не затягивать, монтажные болты опорного подшипника.

- Потянуть переднюю секцию карданного вала Chevrolet Captiva назад и установить кардан на фланец раздаточной коробки.

- Совместить индексные метки на шарнире равных угловых скоростей карданного вала и фланце раздатки.

- Установить монтажные болты переднего кардана Шевроле Каптива. Затянуть болты с моментом 25 Нм.

- Совместить индексные метки на фланце вилки карданного вала и фланце блока заднего привода и установить карданный вал.

- Тщательно очистить монтажные болты вилки и нанести клей для резьбовых соединений на резьбу болтов.

- Установить болты на вилку карданного вала и фланец блока заднего привода Шевроле Каптива. Затянуть болты с моментом 50 Нм.

- Затянуть монтажные болты опорного подшипника. Затянуть болты с моментом 25 Нм.

- Убрать опорные подставки от кардан. Опустите автомобиль.



7. Привод задних колес Шевроле Каптива

Вал привода задних колес Шевроле Каптива

Замена привода задних колес Шевроле Каптива:

- Снять вал привода колес с автомобиля.

- Снять большой хомут крепления защитного кожуха. Удалить хомут.

- Снять малый хомут крепления защитного кожуха. Удалить хомут. Удалить смазку с ШРУСа.

- Раскрыть уплотнительное кольцо и удалить внешний ШРУС Шевроле Каптива с ведущего вала.

- Блок внешнего ШРУС не разбирать. Детали подогнаны друг под друга и не предназначены для разделения. Неправильная повторная сборка может отрицательно сказаться как на мощности, так и на безопасности работы автомобиля.

- Снять кожух с шарнира в сборе. Установить уплотнениях на ведущий вал.

- Раскрыть уплотнительное кольцо с помощью плоскогубцев и установить внешний ШРУС Шевроле Каптива на ведущий вал.

- В защитный кожух ШРУС залить 170 - 190 г рекомендуемого смазочного материала и установить обратно на полуось.

- Надеть новые хомуты (большой и малый) для крепления защитного кожуха.

- Обжать новые хомуты (большой и малый) крепления защитного кожуха.

- Установить ведущий вал на автомобиль.

Блок привода заднего моста Шевроле Каптива

Операции по снятию блока привода заднего моста Chevrolet Captiva:

- Поставить сливной поддон под блоком заднего привода.

- Вывернуть сливную пробку из нижней части блока заднего привода и заливную пробку с левой стороны блока заднего привода.

- Слить жидкость. Снять боковой кронштейн чашки дифференциала Шевроле Каптива в сборе.

- Отсоединить разъем контроллера муфты и снять контроллер муфты с картера блока заднего привода.

- Снять и выбросить в отходы гайку зубчатого фланца.

- Снять зубчатый фланец. Снять муфту сцепления в сборе, картер и уплотнение.

- Снять боковую крышку и уплотнение чашки дифференциала Шевроле Каптива в сборе.

- Снять уплотнения заднего вала привода колес.

Операции по установке блока привода заднего моста Шевроле Каптива:

- Установить боковую крышку и уплотнение чашки дифференциала в сборе.

- Затянуть болты крепления бокового кронштейна чашки дифференциала в сборе с моментом 29 Нм.

- Установить уплотнение заднего вала привода колес Chevrolet Captiva. Установить муфту сцепления в сборе, картер и уплотнение.

- Затянуть болт крепления картера муфты сцепления в сборе с моментом 26 Нм.

- Установить зубчатый фланец. Установить новую гайку зубчатого фланца.

- Затянуть гайку зубчатого фланца с моментом 203 Нм.

- Установить контроллер муфты на картер блока заднего привода Шевроле Каптива и присоединить разъем контроллера муфты.

- Затянуть болт крепления контроллера муфты с моментом 10 Нм.

- Установить боковой кронштейн чашки дифференциала в сборе.

- Затянуть болт бокового кронштейна чашки дифференциала Шевроле Каптива в сборе с моментом 29 Нм.

- Тщательно очистить резьбу пробки сливного отверстия и нанести герметик для резьбы на резьбу пробки. Затянуть пробку с моментом 42 Нм.

- Заполнить RDM смазкой до тех пор, пока она не будет переливаться через край заливного отверстия.

- Установить пробку заливного отверстия. Затянуть пробку с моментом 42 Нм.и.
