Компоненты топливной системы автомобиля Шевроле Лачетти

Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак Шевроле Лачетти состоит из двух сваренных между собой стальных штампованных частей.

Заливная горловина соединена с баком пластмассовой бензостойкой трубкой, закрепленной на патрубке бака хомутом. В пробке заливной горловины установлены клапаны, предотвращающие деформацию бака при изменении давления внутри него.

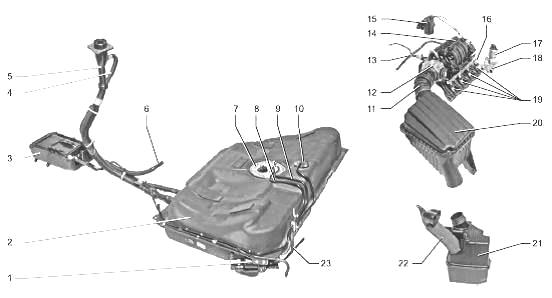

Рис.14. Топливная система двигателя Шевроле Лачетти

1 — топливный фильтр; 2 — топливный бак; 3 — адсорбер; 4 — вентиляционная трубка; 5 — наливная труба; 6 — трубка подвода воздуха к адсорберу; 7 — топливный модуль; 8 — трубка нагнетательной магистрали; 9 — трубка сливной магистрали; 10 — гравитационный клапан; 11 — гофрированный шланг подвода воздуха к дроссельному узлу; 12 — дроссельный узел; 13 — клапан продувки адсорбера; 14 — впускной трубопровод; 15 — вакуумный резервуар в сборе с клапаном системы изменения длины впускного тракта; 16 — топливная рампа; 17 — клапан рециркуляции отработавших газов; 18 — проставка клапана рециркуляции; 19 — форсунки; 20 — воздушный фильтр; 21 — резонатор; 22 — воздухозаборник; 23 — тройник

Верхние части наливной трубы двигателя F14D4/F14D3 Шевроле Лачетти и топливного бака соединяет пластмассовая вентиляционная трубка, служащая для отвода воздуха, вытесняемого из бака при заправке топливом.

В баке установлен топливный модуль, в состав которого входят бензонасос Шевроле Лачетти, регулятор давления топлива, датчик указателя уровня топлива и резистор контрольной лампы резерва топлива.

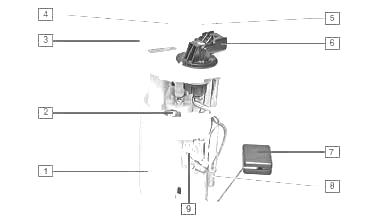

Рис.15. Топливный модуль Шевроле Лачетти

1 — корпус модуля; 2 — регулятор давления топлива; 3 — крышка модуля; 4 — штуцер сливной магистрали; 5 — штуцер нагнетательной магистрали; 6 — электрический разъем; 7 — поплавок датчика указателя уровня топлива; 8 — резистор контрольной лампы резерва топлива; 9 — датчик указателя уровня топлива

Для доступа к топливному модулю под подушкой заднего сиденья в днище автомобиля выполнен лючок, закрытый крышкой. Датчик указателя уровня топлива выдает сигналы на указатель, расположенный в комбинации приборов.

Топливный насос (бензонасос) Шевроле Лачетти расположен внутри корпуса топливного модуля. Топливный насос выполнен неразборным узлом и при выходе из строя его необходимо заменить.

На входе в бензонасос Шевроле Лачетти установлен сетчатый фильтр. Производительность насоса не менее 60 л/ч. От насоса топливо под давлением подается к топливному фильтру.

Топливный насос Шевроле Лачетти - Электрический, погружной. Электродвигатель насоса коллекторный, с двумя постоянными магнитами, расположенными на статоре.

Под нагрузкой топливный насос потребляет ток до 6 А. Насос вихревого типа. При вращении крыльчатки топливного насоса, имеющей большое количество лопастей, создается завихрение топлива, в результате чего наращивается его кинетическая энергия, вызывающая повышение давления.

Топливо, проходя через бензонасос Шевроле Лачетти во время его работы, смазывает и охлаждает насос.

Топливный фильтр тонкой очистки Chevrolet Lacetti — неразборный, в металлическом корпусе, с бумажным фильтрующим элементом. Фильтр закреплен на топливном баке спереди справа.

После фильтра топливо подводится к тройнику и через него — к топливной рампе и регулятору давления топлива, расположенному в топливном модуле.

Топливный насос двигателя F14D4/F14D3 Шевроле Лачетти создает в системе избыточное давление, превышающее рабочее давление топливных форсунок.

Регулятор давления топлива обеспечивает сброс излишков топлива по сливной магистрали в топливный бак. Регулятор давления топлива неразборный, при выходе из строя он подлежит замене. Во время работы двигателя регулятор поддерживает давление в нагнетательной магистрали в пределах 2,8–3,3 бар.

Топливная рампа Шевроле Лачетти представляет собой металлическую трубку с установленными на ней форсунками. Рампа прикреплена к впускному трубопроводу двумя болтами.

Форсунка Шевроле Лачетти фиксируется на рампе металлической запорной скобой и уплотняется в рампе и впускном трубопроводе резиновыми кольцами.

На выходе форсунки имеется распылитель с двумя соплами, через которые топливо впрыскивается во впускной канал трубопровода.

Управляет работой форсунок ЭБУ (электронный блок системы управления) двигателя F14D4/F14D3 Шевроле Лачетти.

При обрыве или замыкании в обмотке форсунки, последнюю следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

Снятие топливной рампы и форсунок двигателя Шевроле Лачетти

Топливную рампу Шевроле Лачетти снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода. Сбрасываем давление в системе питания.

Отсоединяем колодки жгута проводов системы управления двигателем от датчика фаз, датчика абсолютного давления воздуха во впускном трубопроводе и блока регулятора холостого хода и датчика положения дроссельной заслонки.

Нажав отверткой на пружинный фиксатор колодки жгута проводов снимаем колодку с разъема форсунки Шевроле Лачетти.

Аналогично отсоединяем колодки жгута проводов системы управления двигателем от других форсунок. Отводим жгут проводов от топливной рампы.

Снимаем наконечник трубки клапана продувки адсорбера со штуцера впускного трубопровода и отводим трубку в сторону от рампы. Нажав на фиксатор наконечника топливной трубки снимаем наконечник трубки с патрубка рампы Chevrolet Lacetti.

Накидным ключом отворачиваем две гайки, а ключом на 10 — два болта крепления кронштейна впускного трубопровода и снимаем кронштейн.

Головкой отворачиваем два болта крепления топливной рампы к впускному трубопроводу. Сдвигаем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок извлекаем форсунки из отверстий впускного трубопровода. Снимаем топливную рампу с форсунками.

Для снятия форсунки двигателя F14D4/F14D3 Шевроле Лачетти поддеваем шлицевой отверткой фиксатор и снимаем его. Извлекаем наконечник форсунки из патрубка топливной рампы.

Поддевая тонкой шлицевой отверткой снимаем уплотнительные кольца форсунки. Аналогично снимаем другие форсунки. Уплотнительные кольца форсунок заменяем новыми.

Перед установкой форсунок в рампу и впускной трубопровод Шевроле Лачетти наносим на уплотнительные кольца тонкий слой моторного масла.

Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.

Воздух поступает в двигатель через воздухозаборник, резонатор, воздушный фильтр, гофрированный резиновый шланг, дроссельный узел и впускной трубопровод.

Воздушный фильтр Шевроле Лачетти со сменным бумажным элементом обеспечивает очистку всасываемого воздуха, а резонатор — глушение шума воздуха на впуске. Воздухозаборник и резонатор расположены под правым передним крылом, а воздушный фильтр расположен в передней части моторного отсека справа.


Рис.16. Дроссельный узел Шевроле Лачетти в сборе

1 — блок регулятор холостого хода и датчика положения дроссельной заслонки; 2 — корпус; 3 — сектор привода заслонки; 4 — блок подогрева; 5 — электрический разъем

Дроссельный узел Шевроле Лачетти крепится к впускному трубопроводу и представляет собой корпус дроссельной заслонки, на котором установлен блок регулятора холостого хода и датчика положения дроссельной заслонки.

Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности окружающего воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.

При нажатии педали «газа» дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается ЭБУ в зависимости от расхода воздуха).

При работе двигателя F14D4/F14D3 Шевроле Лачетти на холостом ходу (дроссельная заслонка прикрыта) ЭБУ управляет подачей воздуха с помощью регулятора холостого хода, объединенного с датчиком положения дроссельной заслонки в один блок.

Для всех режимов работы двигателя в ЭБУ запрограммированы (калибровкой) требуемые обороты холостого хода, зависящие от температуры охлаждающей жидкости, скорости автомобиля, напряжения на выводах аккумуляторной батареи и состояния системы кондиционирования воздуха.

Регулятор холостого хода Chevrolet Lacetti состоит из электродвигателя и редуктора, передающего вращение от вала электродвигателя на вал дроссельной заслонки.

Угол открытия дроссельной заслонки на оборотах холостого хода составляет 0–24°. При выходе из строя регулятора холостого хода подлежит замене весь дроссельный узел.

Пройдя дроссельный узел, воздух поступает во впускной трубопровод. Из общей полости впускного трубопровода —ресивера—воздух по четырем отдельным каналам подводится к впускным каналам головки блока цилиндров.

Для улучшения наполнения цилиндров во всем диапазоне нагрузок и оборотов двигателя применена система изменения длины впускного тракта.



Рис.17. Элементы впускного трубопровода двигателя F14D4/F14D3 Шевроле Лачетти

1 — канал подвода воздуха из дроссельного узла в ресивер; 2 — канал подвода отработавших газов через клапан рециркуляции; 3 — штуцер трубки подвода разрежения к датчику абсолютного давления воздуха; 4 — штуцер трубки клапана продувки адсорбера; 5 — штуцер шланга вентиляции картера; 6 — гнездо форсунки; 7 — канал подвода воздуха к цилиндру

Конструкция впускного трубопровода позволяет по командам, поступающим от ЭБУ, изменять длину каналов подвода воздуха к цилиндрам двигателя.

Для этого в ресивере впускного трубопровода на общем валу установлены четыре заслонки (по одной для каналов каждого цилиндра). При повороте вала заслонки открывают одни каналы и закрывают другие, направляя воздух в цилиндры двигателя то по короткому, то по длинному пути.



Рис.18. Элементы системы изменения длины впускного тракта Шевроле Лачетти

1 — пневмокамера; 2 — ось заслонок; 3 — вакуумный резервуар; 4 —электромагнитный клапан

При низких оборотах коленчатого вала длинный впускной тракт обеспечивает высокий крутящий момент и хорошую приемистость двигателя; при более высоких оборотах короткий впускной тракт позволяет двигателю развить высокую мощность.

Поворачивает вал с заслонками исполнительный механизм системы Шевроле Лачетти, который состоит из пневмокамеры, вакуумного резервуара, трубок и электромагнитного клапана.

Вакуумный резервуар системы соединен трубкой с внутренней полостью ресивера, а шлангом — с электромагнитным клапаном. При работе двигателя клапан открывается по команде ЭБУ, передавая разрежение из резервуара пневмоприводу, который поворачивает ось заслонок.

Для снижения токсичности выхлопа (за счет уменьшения образования окислов азота) на двигателе автомобиля Chevrolet Lacetti предусмотрена система рециркуляции отработавших газов.



Рис.19. Элементы системы рециркуляции отработавших газов Шевроле Лачетти

1 — клапан; 2 — металлическая прокладка; 3 — проставка; 4 — гофрированная трубка

Принцип ее работы заключается в снижении температуры сгорания свежей топливовоздушной смеси в цилиндрах двигателя за счет «разбавления» ее отработавшими газами, отбираемыми из выпускного коллектора.

Система рециркуляции отработавших газов Шевроле Лачетти состоит из клапана рециркуляции, закрепленного через проставку на левом торце головки блока цилиндров, каналов в выпускном коллекторе и головке блока цилиндров, а также гофрированной металлической трубки, соединяющей проставку с впускным трубопроводом.

В зависимости от режима работы двигателя по сигналам электронного блока управления клапан рециркуляции регулирует количество отработавших газов, поступающих на догорание во впускной трубопровод.

В состав топливной системы Шевроле Лачетти входит система улавливания паров топлива, включающая адсорбер, установленный под днищем рядом с задним правым колесом, и электромагнитный клапан продувки адсорбера, прикрепленный к кронштейну впускного трубопровода.

Пары топлива из бака попадают в адсорбер (емкость с активированным углем) через штуцер с надписью TANK, где накапливаются, пока двигатель не работает.

Второй штуцер адсорбера с надписью PURGE соединен трубкой с электромагнитным клапаном продувки адсорбера, а третий с надписью AIR — с атмосферой. При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с впускным трубопроводом.

При работе двигателя Шевроле Лачетти электронный блок, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном трубопроводе.

Пары бензина смешиваются с воздухом и отводятся во впускной трубопровод и далее — в цилиндры двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов электронного блока и тем интенсивнее продувка.
