Компоненты рулевого управления автомобиля Шевроле Ланос

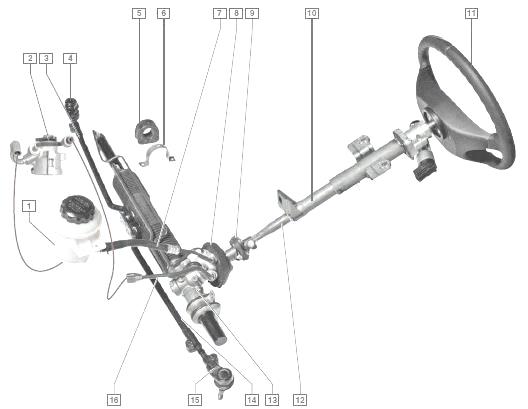

Рис.34. Детали рулевого управления Шевроле Ланос с гидроусилителем

1 — бачок гидроусилителя рулевого управления; 2 — насос гидроусилителя рулевого управления; 3 — внутренний наконечник правой рулевой тяги; 4 — наружный наконечник правой рулевой тяги; 5 — правая опора рулевого механизма; 6 — скоба опоры механизма рулевой рейки; 7 — шланг сливной магистрали; 8 — уплотнитель механизма рулевой рейки Chevrolet Lanos; 9 — эластичная муфта; 10 — рулевая колонка; 11 — рулевое колесо; 12 — вал рулевого управления; 13 — механизм рулевой рейки; 14 — внутренний наконечник левой рулевой тяги; 15 — наружный наконечник левой рулевой тяги; 16 — нагнетательная магистраль

Рулевое управление автомобиля Шевроле Ланос — с травмобезопасной рулевой колонкой, которая предотвращает движение рулевого колеса в сторону водителя, когда при фронтальном столкновении рулевой механизм смещается назад.

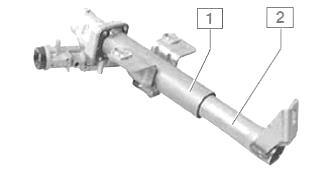

Рис.35. Рулевая колонка Шевроле Ланос

1 — верхняя наружная труба; 2 — нижняя внутренняя труба

Все эти моменты обеспечиваются конструкцией рулевой колонки Шевроле Ланос, состоящей из двух металлических труб. Нижняя внутренняя труба установлена в наружной через пластмассовые разрезные кольца, обеспечивающие их плотное соединение.

Однако, при превышении ударных перегрузок, например, при столкновении автомобиля с препятствием, соединение труб позволяет им перемещаться относительно друг друга.

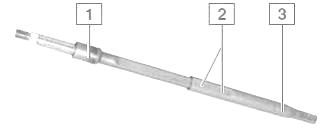

Рис.36. Вал рулевого управления Шевроле Ланос

1 — верхняя часть вала; 2 — пластмассовые штифты; 3 — нижняя часть вала

Конструкция вала рулевого управления Шевроле Ланос также позволяет изменять (укорачивать) его длину при столкновении в результате срезания двух пластмассовых штифтов, соединяющих две части вала.

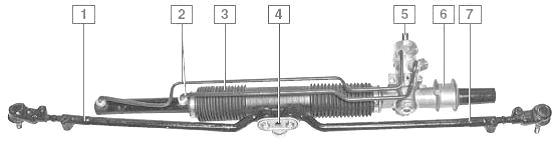

Рис.37. Механизм рулевой рейки Шевроле Ланос с тягами в сборе

1 – правая рулевая тяга; 2 – соединительные трубки гидроусилителя; 3 – защитный чехол; 4 – стопорная пластина болтов крепления рулевых тяг; 5 – вал-шестерня; 6 – картер рулевого механизма Chevrolet Lanos; 7 – левая рулевая тяга

Рулевой механизм Шевроле Ланос типа шестерня-рейка закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Картер рулевого механизма отлит из алюминиевого сплава.

В картере рулевого механизма на подшипниках установлена приводная шестерня, выполненная заодно с валом (вал-шестерня), которая находится в зацеплении с рейкой.

Рулевая рейка Шевроле Ланос поджимается к шестерне пружиной через упор, который уплотнен в картере резиновым кольцом. Пружина упирается в регулировочную пробку. Регулировочная пробка удерживается от отворачивания контргайкой.

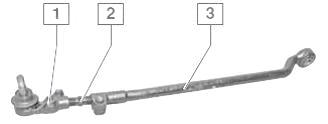

Рис.38. Левая рулевая тяга Шевроле Ланос

1 — наружный наконечник с шаровым шарниром; 2 — регулировочный винт; 3 — внутренний наконечник

Рулевые тяги Шевроле Ланос крепятся к рейке болтами, которые проходят через опорную пластину, резинометаллические шарниры внутренних наконечников и ползун рейки. Болты от отворачивания фиксируются стопорной пластиной, надетой на головки болтов.

Рулевой привод Шевроле Ланос состоит из двух рулевых тяг, соединенных шаровыми шарнирами с поворотными рычагами, приваренными к амортизаторным стойкам передней подвески. Каждая тяга состоит из внутреннего наконечника, наружного наконечника и регулировочного винта.

На концах регулировочного винта нарезана наружная резьба противоположного направления (правая и левая), в середине винта выполнен шестигранник под ключ.

Длина рулевой тяги изменяется вращением регулировочного винта, который вворачивается в резьбовые отверстия внутреннего и наружного наконечников, при ослабленной затяжке болтов клеммных соединений наконечников.

Это позволяет регулировать схождение управляемых колес автомобиля Chevrolet Lanos. После завершения регулировки клеммные соединения наконечников рулевых тяг стягиваются болтами.

Шаровой шарнир наружного наконечника тяги имеет неразборную конструкцию и не требует пополнения запаса смазки, заложенной внутрь на весь срок его службы. Наружный и внутренние наконечники правой и левой рулевых тяг не взаимозаменемые.

Вал рулевой колонки Шевроле Ланос крепится к приводной шестерне рулевого механизма через эластичную муфту. На шлицах в верхней части вала установлено рулевое колесо, закрепленное гайкой.

Рулевая колонка прикреплена к кронштейнам щитка передка: в передней части — одной гайкой, в задней части — двумя гайками.

Гидроусилитель рулевого управления встроен в рулевой механизм Шевроле Ланос. В систему гидравлического усилителя входят: лопастной насос, бачок для рабочей жидкости, трубки сливной и нагнетательной магистралей.

Насос крепится болтами к блоку цилиндров двигателя с правой стороны и приводится во вращение ремнем от шкива коленчатого вала двигателя.

Рабочая жидкость из бачка подается насосом под высоким давлением к распределительному устройству (распределителю), расположенному в картере рулевого механизма и механически соединенному с валом рулевого управления.

На зубчатой рейке рулевого механизма Шевроле Ланос закреплен поршень гидроцилиндра.

При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливом.

При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и поворотные рычаги поворачивает управляемые колеса автомобиля Chevrolet Lanos.

При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

Бачок гидроусилителя рулевого управления ГУР Шевроле Ланос установлен в моторном отсеке на кронштейне, приваренном к чашке левого брызговика. Для контроля уровня жидкости на полупрозрачном корпусе бачка нанесены метки MIN и MAX.

Прокачка системы гидроусилителя руля Шевроле Ланос

Повернув рулевое колесо влево, открываем крышку бачка ГУР Chevrolet Lanos и доливаем рабочую жидкость в бачок до отметки MIN.

Пускаем двигатель. Проверяем уровень жидкости в бачке при работе двигателя на средних оборотах. При необходимости доливаем ее до отметки MIN.

Несколько раз поворачиваем рулевое колесо влево и вправо, но не до упора, следя при этом, чтобы уровень рабочей жидкости в бачке не опускался ниже минимально допустимого уровня.

Возвращаем управляемые колеса в положение прямолинейного движения и даем двигателю поработать еще 2–3 минуты.

Проверяем работу гидроусилителя ГУР при движении автомобиля Шевроле Ланос. Нормальная работа гидроусилителя не должна сопровождаться шумом.

Еще раз проверяем уровень жидкости в бачке.

После прогрева и стабилизации температуры рабочей жидкости ее уровень должен находиться на отметке MAX, а в холодном состоянии — не опускаться ниже отметки MIN. При необходимости доливаем жидкость до отметки MIN.

Снятие рулевой колонки Шевроле Ланос

Рулевую колонку Шевроле Ланос в сборе снимаем при выходе из строя подшипника вала рулевого управления, центрирующей втулки, замене рулевой колонки и вала рулевого управления после аварийного столкновения автомобиля. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем рулевое колесо. Снимаем подрулевые переключатели и соединитель. Для получения доступа к гайкам крепления переднего и заднего кронштейнов рулевой колонки снимаем нижнюю накладку панели приборов.

Нажав на фиксатор колодки, отсоединяем колодку проводов от замка зажигания. Головкой отворачиваем болт клеммного соединения фланца эластичной муфты с валом рулевой колонки Шевроле Ланос и вынимаем болт.

Головкой отворачиваем две гайки крепления заднего кронштейна и высокой головкой — гайку крепления переднего кронштейна рулевой колонки к кронштейнам щитка передка. Выводим вал из отверстия фланца муфты (для наглядности показано на снятых узлах) и снимаем рулевую колонку в сборе.

Для того, чтобы извлечь вал рулевого управления из корпуса рулевой колонки, вставляем ключ в замок зажигания и поворачиваем его из положения LOCK в положение АСС, разблокировав запорное устройство.

Вынимаем из корпуса рулевой колонки Шевроле Ланос вал рулевого управления с центрирующей втулкой. Вынимаем из корпуса колонки упорное кольцо подшипника.

Нижняя труба рулевой колонны соединяется с верхней через разрезное пластмассовое кольцо. Данное кольцо вынимать нельзя — оно служит для обеспечения возможности складывания рулевой колонки при аварийном столкновении автомобиля.

При монтаже, вставив вал в рулевую колонку (разблокировав запорное устройство замка зажигания), надеваем на вал разрезную центрирующую втулку и, сдвинув по валу, вставляем ее в трубу рулевой колонки.

Вставляем хвостовик вала в отверстие фланца эластичной муфты так, чтобы лыска на валу совместилась с отверстием под стяжной болт, и вворачиваем стяжной болт, не затягивая его.

После затяжки гаек крепления переднего и заднего кронштейнов рулевой колонки Chevrolet Lanos сдвигаем вал вверх до упора в подшипник и, удерживая его в этом положении, затягиваем стяжной болт клеммного соединения фланца эластичной муфты.

Дальнейшую установку деталей рулевой колонки и панели приборов производим в обратной последовательности.
