Устройство и сервис раздаточной коробки Шевроле Каптива

Раздаточная коробка Шевроле Каптива модели Getrag 760 состоит из алюминиевого картера, первичного вала и зубчатой передачи, а также системы колец и шестерен для передачи мощности.

Раздаточная коробка передает крутящий момент/мощность от первичного вала через узел колец и шестерен на задний дифференциал посредством цельного карданного вала в сборе. Блок заднего привода (RDM) распределяет переменный крутящий момент/мощность на задние колеса через отдельные полуоси.

Раздаточная коробка Getrag 760 автомобиля Шевроле Каптива является блоком с одной скоростью. Передача крутящего момента регулируется электроникой в зависимости от требований заднего дифференциала.

В раздатке применяется синтетическая гипоидная жидкость 75W-90. Уровнем полной заправки является нижний край заливного отверстия, когда автомобиль стоит на горизонтальной поверхности.

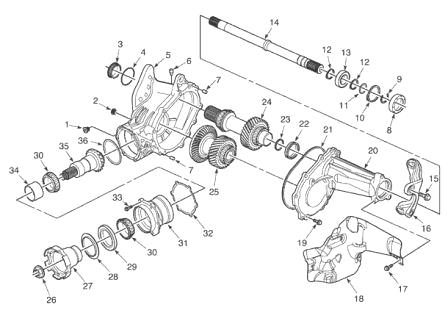

11. Детали раздаточной коробки Шевроле Каптива

1 - Пробка сливного отверстия, 2 - Пробка заливного отверстия, 3 - Уплотнение первичного вала раздаточной коробки - слева, 4 - Кольцевое уплотнение, 5 - Раздаточная коробка - слева, 6 - Вид раздаточной коробки в сборе, 7 - Установочный штифт половинок, 8 - Щиток вала привода передних колес, 9 - Фиксатор полуоси, 10 - Фиксатор привода передних колес, 11 - Уплотнительное кольцо, 12 - Фиксатор подшипника промежуточного вала привода передних колес, 13 - Узел подшипника промежуточного вала привода передних колес, 14 - Промежуточный вал привода передних колес, 15 - Болт крепления кронштейна подвески, 16 - Кронштейн подвески раздаточной коробки Chevrolet Captiva, 17 - Болт крепления теплозащитного экрана, 18 - Теплозащитный экран раздатки, 19 - Болты крепления половинки, 20 - Раздаточная коробка - справа, 21 - Уплотнение раздаточной коробки, 22 - Уплотнение первичного вала - справа, 23 - Узел уплотнения промежуточного вала переднего ведущего моста, 24 - Первичный вал, 25 - Вал заднего выходного привода, 26 - Гайка шестерни заднего выходного привода, 27 - Фланец заднего вторичного вала, 28 - Маслоотражатель заднего вторичного вала, 29 - Уплотнение заднего вторичного вала, 30 - Узел подшипника заднего вторичного вала, 31 - Картер вала заднего выходного привода, 32 - Регулировочная прокладка заднего вторичного вала, 33 - Болт картера вала заднего выходного привода, 34 - Сепаратор подшипника заднего вторичного вала, 35 - Задний вторичный вал, 36 - Уплотнительное кольцо картера вала заднего выходного привода

Снятие и установка раздаточной коробки Шевроле Каптива

Операции по снятию раздатки Chevrolet Captiva:

- Приподнимите автомобиль и установите его на предусмотренные для этого опоры.

- Снять приемную трубу глушителя. Снять карданный вал.

- Отсоединить правую полуось.

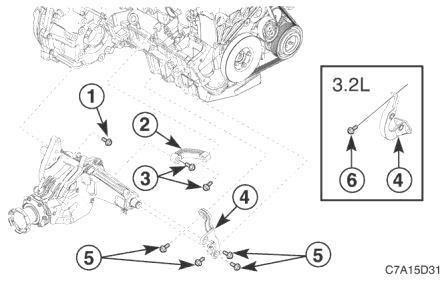

- Снять верхний болт (1) крепления раздатки Шевроле Каптива.

- Снять болты крепления скобы раздаточной коробки (3) и саму скобу (2).

- Снять болты крепления (5, 6) кронштейна раздаточной коробки и сам кронштейн (4).



- Снять нижние болты крепления раздаточной коробки Шевроле Каптива.

- Опереть раздаточную коробку на домкрат.

- Снять сквозной болт крепления задней подвески коробки передач с главной передачей в сборе к кронштейну.

- Демонтировать монтажные болты и гайку заднего кронштейна коробки передач с главной передачей в сборе.

- Снять с рамы болты крепления задней подвески коробки передач с главной передачей в сборе.

- Снять заднего кронштейна коробки передач с главной передачей в сборе.

- Снять раздаточную коробку Chevrolet Captiva с коробки передач с главной передачей в сборе.

- Закупорить коробку передач с главной передачей в сборе для сведения к минимуму вытекания рабочей жидкости коробки передач с главной передачей в сборе.

Операции по установке раздатки Шевроле Каптива модели Getrag 760:

- Установить раздатку Шевроле Каптива в коробку передач с главной передачей в сборе.

- Установить задний кронштейн коробки передач с главной передачей в сборе.

- Установить на раму болты крепления задней подвески коробки передач Chevrolet Captiva с главной передачей в сборе.

- Затянуть болты крепления задней подвески коробки передач с главной передачей в сборе моментом 90 Нм.

- Установить сквозной болт крепления задней подвески коробки передач с главной передачей в сборе к кронштейну.

- Затянуть сквозной болт крепления задней подвески коробки передач с главной передачей в сборе к кронштейну моментом 90 Нм.

- Установить монтажные болты и гайку заднего кронштейна коробки передач с главной передачей в сборе.

- Затянуть монтажные болты и гайку заднего кронштейна коробки передач с главной передачей в сборе моментом 90 Нм.

- Установить нижние болты крепления раздаточной коробки Getrag 760.

- Затянуть нижние болты крепления раздаточной коробки моментом 75 Нм.

- Установить верхний болт крепления раздаточной коробки.

- Затянуть верхний болт крепления раздаточной коробки Шевроле Каптива моментом 75 Нм.

- Установить скобу (2) и болты крепления (3) раздаточной коробки.

- Затянуть болты (3) крепления скобы раздаточной коробки моментом 60 Нм.

- Установить кронштейн (4)раздаточной коробки и болты (5).

- Затянуть болты крепления (5) кронштейна раздаточной коробки моментом 60 Нм.

- Если автомобиль оснащен двигателем 3.2L, установить болт (6) крепления кронштейна раздаточной коробки и остальные четыре болта (5).

- Затянуть болт (6) кронштейна раздатки Шевроле Каптива моментом 40 Нм.

- Затянуть остальные четыре болта крепления (5) кронштейна раздаточной коробки моментом 60 Нм.

- Установить правую полуось. Установить карданный вал.

- Установить приемную трубу глушителя. Опустить автомобиль.

- Проверить уровень масла в коробке передач с главной передачей в сборе и при необходимости долить.

Разборка раздаточной коробки Getrag 760 автомобиля Шевроле Каптива

Операции по разборке раздаточной коробки Шевроле Каптива:



- Снять раздаточную коробку с автомобиля.

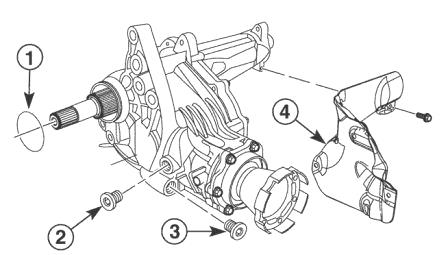

- Снять кольцевое уплотнение (1) раздаточной коробки Getrag 760 Chevrolet Captiva.

- Вывернуть пробку (2) заливного отверстия раздаточной коробки и пробку (3) сливного отверстия раздаточной коробки.

- Снять болты крепления теплозащитного экрана раздаточной коробки и теплозащитный экран (4).

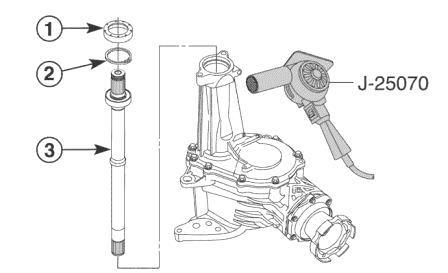

- С помощью подходящего съемника снять щиток (1) вала привода передних колес.

- Снять фиксатор (2) привода передних колес.

- Нагреть торец картера раздаточной коробки Шевроле Каптива, чтобы облегчить снятие промежуточного вала привода передних колес.

- Извлечь промежуточный вал (3) привода передних колес из раздаточной коробки.

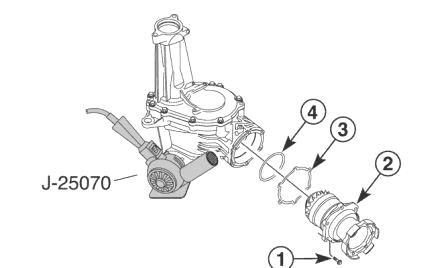

- Нагреть область фланца картера привода, чтобы облегчить снятие картера вала заднего выходного привода раздаточной коробки.

- Расположить две отвертки или два монтажных рычага в области фланца картера привода для облегчения снятия.

- Снять болты (1) картера вала заднего выходного привода раздаточной коробки Шевроле Каптива и картер (2) с раздаточной коробки.

- Снять регулировочную прокладку (3) заднего вторичного вала раздаточной коробки.

- Снять уплотнительное кольцо (4) картера вала заднего выходного привода раздаточной коробки и выбросить его в отходы.

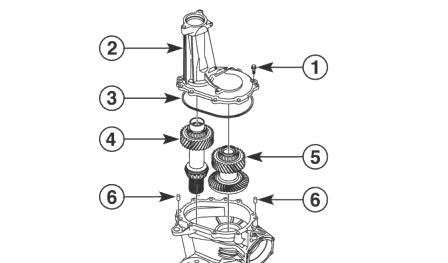

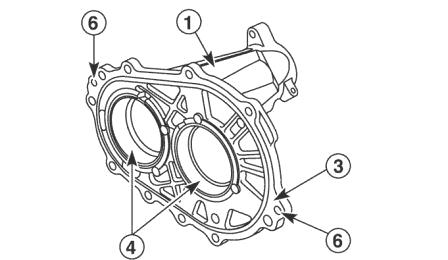

- Снять 11 болтов (1) крепления половинок раздаточной коробки и правую сторону раздатки Шевроле Каптива (2).

- Снять уплотнение раздаточной коробки (3) с раздаточной коробки (2).

- Снять первичный вал (4) раздаточной коробки и вал (5) заднего выходного привода раздаточной коробки с левой стороны раздаточной коробки.

- Установочные штифты (6) половинок раздаточной коробки заменять только в случае повреждения. Проверить коробку на наличие похожих повреждений.

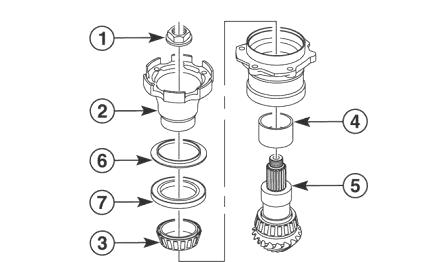

Разборка картера заднего выходного привода раздатки Getrag 760:

- Установить оправку и съемник зубчатого фланца на фланец (2) заднего вторичного вала.

- Снять гайку (1) шестерни заднего выходного привода раздаточной коробки.

- Извлечь вторичный вал (5) из картера.



- Снять узел подшипника (3) заднего вторичного вала раздаточной коробки и сепаратор (4) подшипника заднего вторичного вала раздаточной коробки.

- Снять уплотнение (7) заднего вторичного вала раздаточной коробки Шевроле Каптива.

- Снимать маслоотражатель (6) заднего вторичного вала раздаточной коробки только в случае повреждения.

Разборка промежуточного вала привода раздатки Chevrolet Captiva:

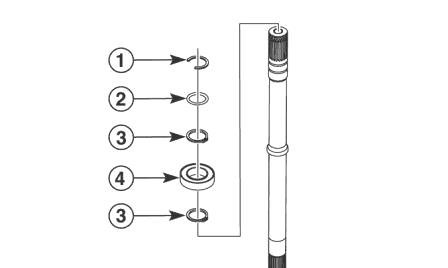

- Снять фиксатор полуоси (1), уплотнительное кольцо (2) и фиксаторы (3) подшипников промежуточного вала привода передних колес с вала.

- Снять узел подшипника (4) промежуточного вала привода передних колес.



Проверка и осмотр деталей раздаточной коробки Шевроле Каптива

Очистка и проверка картера заднего выходного привода раздатки Шевроле Каптива:

- Проверить все компоненты и детали и выполнить любой ремонт, необходимый для устранения повреждений. Если повреждения не удается устранить, заменить компонент или деталь.

- Промыть все компоненты в чистящем растворителе и высушить струёй воздуха.

- Заменить при наличии повреждений фланца, резьбовых отверстий или шлицов.

- Проверить фланец заднего вторичного вала раздаточная коробка Getrag 760 на наличие коррозии, чрезмерного износа или повреждений.

- Заменить маслоотражатель при наличии повреждений, трещин, неплотного прилегания или деформации.

- Проверить маслоотражатель заднего вторичного вала раздаточной коробки Chevrolet Captiva.

- Осмотреть узел подшипника заднего вторичного вала раздаточной коробки на наличие неровностей, выкрашивания или точечной коррозии.

- Проверить на наличие трещин, разрушенных зон или других повреждений.

- Проверить обоймы подшипников на наличие неровностей, вмятин на поверхностях качения или точечной коррозии.

- Осмотреть желобок уплотнительного кольца на наличие пористости или повреждений.

- Проверить картер вала заднего выходного привода раздатки Шевроле Каптива.

- Осмотреть шлицы заднего вторичного вала раздаточной коробки на наличие повреждений и выполнить прессовую посадку на фланец.

- Проверить задний вторичный вал раздаточной коробки на наличие точечной коррозии, чрезмерного износа или повреждений.

Очистка и проверка первичного и вторичного вала раздатки Шевроле Каптива:

- Промыть все компоненты в чистящем растворителе и высушить струёй воздуха.

- Проверить шестерни первичного вала раздаточной коробки на наличие точечной коррозии, чрезмерного износа или повреждений.

- Проверить шестерни вала заднего выходного привода раздаточной коробки на наличие точечной коррозии, чрезмерного износа или повреждений.

- Проверить узлы подшипников первичного вала раздаточной коробки Getrag 760 на наличие неровностей, выкрашивания, точечной коррозии.

- Проверить узлы подшипников вала заднего выходного привода раздаточной коробки на наличие неровностей, выкрашивания, точечной коррозии.

Сборка раздаточной коробки Шевроле Каптива

Операции по сборке раздаточной коробки Шевроле Каптива:

- Установить установочные штифты половинок раздаточной коробки.

- Установить вал заднего выходного привода раздаточной коробки и первичный вал одним комплектом, когда шлицы находятся в зацепление.

- Установить уплотнение на раздаточную коробку.

- Установить 11 болтов крепления половинок раздатки Шевроле Каптива.
Затянуть болты крепления половинок раздаточной коробки моментом 29 Нм.

- Установить новое уплотнительное кольцо картера вала заднего выходного привода раздаточной коробки.

- Установить регулировочную прокладку заднего вторичного вала раздаточной коробки.

- Нагреть область фланца картера, чтобы облегчить установку картера вала заднего выходного привода раздаточной коробки Chevrolet Captiva.

- Вращая сателлит во время сборки, чтобы зубья шестерен вошли в зацепление, установить картер заднего выходного привода.

- Установить болты картера вала заднего выходного привода раздаточной коробки.

- Затянуть болты картера вала заднего выходного привода раздаточной коробки Шевроле Каптива моментом 29 Нм.

- Следует иметь в виду, что длина промежуточного вала различается в зависимости от того, для какой коробки передач с главной передачей в сборе он предназначен, механической или автоматической. Следует выбрать вал необходимой длины. В противном случае неправильный выбор приведет к износу промежуточного вала.

- Установить промежуточный вал привода передних колес, чтобы предохранить уплотнение промежуточного вала от повреждения.

- Установить фиксатор промежуточного вала привода передних колес.

- Установить щиток вала привода передних колес.

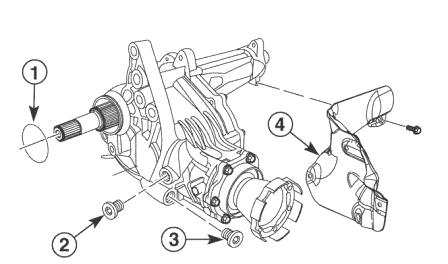

- Установить кольцевое уплотнение (1) раздаточной коробки.

- Установить пробку (3) сливного отверстия раздаточной коробки Getrag 760.

- Затянуть пробку (3) сливного отверстия раздатки Шевроле Каптива моментом 39 Нм.

- Залить жидкость для раздаточной коробки через заливное отверстие (2).

- Установить пробку (2) заливного отверстия раздаточной коробки.

- Затянуть пробку (2) заливного отверстия раздаточной коробки моментом 39 Нм.

- Установить теплозащитный экран (4) и болты крепления теплозащитного экрана раздаточной коробки.

- Затянуть болты крепления теплозащитного экрана раздаточной коробки моментом 11 Нм.
