Сборочные детали топливной системы Шевроле Ланос

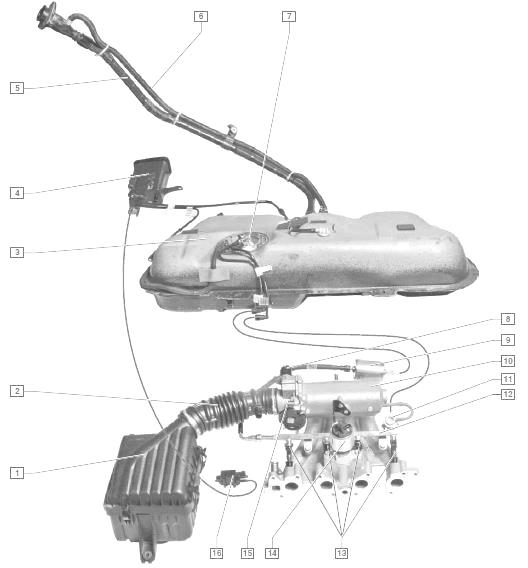

Рис.9. Детали топливной системы двигателя Шевроле Ланос

1 — воздушный фильтр; 2 — гофрированный шланг подвода воздуха к дроссельному узлу; 3 — топливный бак; 4 — адсорбер; 5 — наливная труба; 6 — вентиляционная трубка; 7 — топливный модуль (бензонасос) Chevrolet Lanos; 8 — регулятор холостого хода; 9 — топливный фильтр; 10 — впускной коллектор; 11 — регулятор давления топлива; 12 — топливная рампа; 13 — форсунки; 14 — клапан рециркуляции; 15 — дроссельный узел; 16 — клапан продувки адсорбера

Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак Шевроле Ланос состоит из двух сваренных между собой стальных штампованных частей.

Заливная горловина соединена с баком пластмассовой бензостойкой наливной трубой, закрепленной на патрубке бака хомутом. В пробке заливной горловины установлены клапаны, предотвращающие деформацию бака при изменении давления внутри него.

Верхние части наливной трубы и топливного бака соединяет пластмассовая вентиляционная трубка, служащая для отвода воздуха, вытесняемого из бака при заправке топливом.


Рис.10. Топливный модуль в сборе с бензонасосом Шевроле Ланос

1 — корпус модуля; 2 — крышка модуля; 3 — разъем жгута проводов системы управления двигателем; 4 — штуцер сливной магистрали; 5 — штуцер нагнетательной магистрали; 6 — датчик указателя уровня топлива; 7 — поплавок датчика указателя уровня топлива; 8 — резистор контрольной лампы резерва топлива

В баке автомобиля Шевроле Ланос установлен топливный модуль, в состав которого входят топливный насос (бензонасос) и датчик указателя уровня топлива с резистором контрольной лампы резерва топлива.

Для доступа к топливному модулю под подушкой заднего сиденья в днище автомобиля выполнен лючок, закрытый крышкой.

Датчик указателя уровня топлива выдает сигналы на указатель, расположенный в комбинации приборов. Топливный насос расположен внутри корпуса топливного модуля.

Отдельно заменить бензонасос Шевроле Ланос очень сложно, поэтому при выходе его из строя замену топливного насоса целесообразно выполнить в авторизованном сервисе или необходимо заменить топливный модуль в сборе.

Снятие и разборка топливного модуля Шевроле Ланос

Работу проводим для замены датчика указателя уровня топлива, резистора контрольной лампы резерва топлива или топливного модуля в сборе. Сбрасываем давление в топливной системе Chevrolet Lanos.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. В салоне автомобиля поднимаем подушку заднего сиденья. Поддев шлицевой отверткой крышку лючка топливного модуля снимаем крышку.

Для отсоединения колодки жгута проводов системы управления двигателем от разъема крышки топливного модуля в сборе с бензонасосом Шевроле Ланос сдвигаем блокиратор колодки жгута проводов системы управления двигателем (оранжевого цвета) и, надавив на фиксатор в задней части колодки жгута проводов снимаем колодку.

Сжимаем фиксатор наконечника трубки сливной магистрали и снимаем наконечник трубки со штуцера крышки топливного модуля. Аналогично с другого штуцера крышки модуля снимаем наконечник трубки нагнетательной магистрали.

Шлицевой отверткой поворачиваем запорное кольцо крышки топливного модуля в сборе с бензонасосом Шевроле Ланос против часовой стрелки до совпадения пазов в кольце и выступов во фланце топливного бака и снимаем кольцо. Извлекаем топливный модуль из отверстия топливного бака.

Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом.

Для замены датчика указателя уровня топлива и резистора контрольной лампы резерва топлива нажав на фиксатор колодки жгута проводов, отсоединяем колодку от разъема крышки топливного модуля.

Для снятия датчика указателя уровня топлива и резистора контрольной лампы резерва топлива Chevrolet Lanos необходимо извлечь наконечники их проводов из колодки жгута проводов (у датчика провода синего и белого цвета, а у резистора — желтого и серого).

Помечаем расположение проводов в колодке. Через два отверстия колодки (показанные стрелкой) поочередно надавливаем шилом на выступы фиксатора наконечников проводов и пассатижами извлекаем из колодки фиксатор наконечников проводов.

Шилом или проволокой канцелярской скрепки отжимаем язычок колодки, который держит наконечник нужного провода и извлекаем наконечник провода из колодки. Аналогично извлекаем из колодки наконечники других проводов.

Для замены резистора контрольной лампы резерва топлива вынимаем его из фиксатора и снимаем резистор, вытягивая два его провода через отверстие в корпусе топливного насоса Шевроле Ланос.

Для снятия датчика указателя уровня топлива поддев шлицевой отверткой, снимаем фиксатор датчика и резистора.

Поддев отверткой датчик сдвигаем его по направляющим корпуса модуля и снимаем датчик указателя уровня топлива, выводя его провода через отверстие в корпусе модуля.

Сборку и установку топливного модуля в сборе с бензонасосом Шевроле Ланос проводим в обратной последовательности.

При выходе из строя уплотнительного кольца крышки модуля заменяем его новым. При установке топливного модуля в бак совмещаем вырез в крышке топливного модуля с язычком на фланце отверстия бака.

Перед закрыванием крышки лючка в полу кузова под задним сиденьем необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.

Топливный фильтр, рампа и форсунки Шевроле Ланос

От бензонасоса Шевроле Ланос топливо под давлением подается к топливному фильтру. Топливный фильтр тонкой очистки — неразборный, в металлическом корпусе, с бумажным фильтрующим элементом.

Фильтр закреплен в моторном отсеке на щитке передка. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива. После фильтра топливо поступает в топливную рампу.

Топливная рампа Шевроле Ланос представляет собой металлическую трубку с установленными на ней форсунками. Рампа прикреплена к впускному коллектору двумя болтами.

На левом торце рампы расположен регулятор давления топлива. Топливный насос Chevrolet Lanos создает в системе избыточное давление, превышающее рабочее давление топливных форсунок.

Регулятор давления обеспечивает сброс излишков топлива по сливной магистрали в топливный бак Шевроле Ланос. Регулятор давления представляет собой топливный клапан, соединенный с подпружиненной диафрагмой.

Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – топливную и воздушную.

Воздушная соединена вакуумным шлангом с впускным коллектором, а топливная – непосредственно с полостью рампы.

При работе двигателя Шевроле Ланос разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму оказывает давление топливо, также сжимая пружину.

В результате клапан открывается, и часть топлива стравливается через сливную магистраль обратно в бак.

При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан — давление топлива возрастает.

Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Регулятор давления неразборный и при выходе из строя подлежит замене.

Форсунка Шевроле Ланос фиксируется на рампе металлической запорной скобой и уплотняется в рампе и впускном коллекторе резиновыми кольцами. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной канал коллектора.

Управляет форсунками электронный блок управления. При обрыве или замыкании в обмотке форсунки последнюю следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде.

Снятие топливной рампы и форсунок Шевроле Ланос

Топливную рампу снимаем для проверки работы форсунок Шевроле Ланос и их замены, а также для снятия регулятора давления топлива и впускного коллектора. Сбрасываем давление в системе питания.

Губками пассатижей задвигаем приспособление внутрь наконечника трубки и снимаем наконечник трубки со штуцера топливной рампы.

Приподняв фиксатор колодки жгута проводов форсунки снимаем колодку с форсунки. Аналогично отсоединяем колодки жгута проводов системы управления двигателем от других форсунок.

Снимаем шланг со штуцера регулятора давления топлива. Сжимаем лепестки фиксатора наконечника трубки сливной магистрали и снимаем наконечник трубки с патрубка регулятора.

Отворачиваем два болта крепления топливной рампы Шевроле Ланос к впускному коллектору. Потянув топливную рампу вдоль осей форсунок, снимаем рампу, извлекая форсунки из отверстий впускного коллектора.

Для снятия топливной форсунки поддеваем шлицевой отверткой фиксатор и снимаем его. Извлекаем наконечник форсунки из отверстия топливной рампы.

Снимаем верхнее и нижнее резиновые уплотнительные кольца с наконечников форсунки. Аналогично снимаем остальные форсунки Шевроле Ланос. Уплотнительные кольца форсунок заменяем новыми.

Перед установкой форсунок в рампу и впускной коллектор наносим на уплотнительные кольца тонкий слой моторного масла. Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.

Воздух поступает в двигатель через воздухозаборник, резонатор, воздушный фильтр, гофрированный резиновый шланг, дроссельный узел и впускной коллектор.

Воздушный фильтр Шевроле Ланос со сменным бумажным элементом обеспечивает очистку всасываемого воздуха, а резонатор — глушение шума воздуха на впуске.

Воздухозаборник и резонатор расположены под правым передним крылом, а воздушный фильтр расположен в передней части моторного отсека справа.

Рис.11. Дроссельный узел Шевроле Ланос в сборе

1 — датчик положения дроссельной заслонки; 2 — регулятор холостого хода; 3 — корпус; 4 — сектор привода заслонки; 5 — блок подогрева

Дроссельный узел крепится к впускному коллектору и представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки Шевроле Ланос.

Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности окружающего воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.

При нажатии педали газа дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается блоком управления в зависимости от расхода воздуха).

При работе двигателя на холостом ходу (дроссельная заслонка закрыта) ЭБУ управляет подачей воздуха с помощью регулятора холостого хода.

Замена троса привода дроссельной заслонки Шевроле Ланос

Заменяем трос привода дроссельной заслонки Шевроле Ланос при заедании (затрудненном перемещении троса в оболочке), вызванном обрывом части проволочек и их разлохмачиванием, а также при обрыве троса.

Преодолевая усилие пружины, поворачиваем сектор привода заслонки и, совместив трос с прорезью в секторе вынимаем наконечник троса. Извлекаем резиновую втулку оболочки троса из прорези кронштейна.

В салоне автомобиля Шевроле Ланос отсоединить наконечник троса привода дроссельной заслонки от педали «газа» удобно на снятой педали.

Отворачиваем две гайки крепления кронштейна педали газа и отводим педаль газа от щитка передка. Извлекаем наконечник троса из прорези кронштейна педали газа.

Через отверстие резиновой втулки в щитке передка вытягиваем трос в подкапотное пространство. Установку троса привода дроссельной заслонки
проводим в обратной последовательности.

После установки троса необходимо отрегулировать привод заслонки. При не нажатой педали газа дроссельная заслонка Шевроле Ланос должна быть полностью закрыта, а при нажатой до упора педали — полностью открыта.

Для регулировки привода пассатижами извлекаем фиксатор оболочки троса. Переместив наконечник троса в резиновой втулке в нужное положение устанавливаем фиксатор в кольцевую канавку наконечника.

Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан. Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха, идущего в обход дроссельной заслонки.

Для увеличения частоты вращения коленчатого вала на холостом ходу электронный блок Шевроле Ланос подает управляющий сигнал на открывание клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрывание клапана.

Кроме управления частотой вращения коленчатого вала на холостом ходу, блок управления Шевроле Ланос с помощью регулятора снижает токсичность отработавших газов — при торможении двигателем происходит резкое закрывание дроссельной заслонки, в этом случае регулятор увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси.

Это способствует снижению выбросов углеводородов и окиси углерода.

Регулятор холостого хода неразборный и при выходе из строя подлежит замене. Пройдя дроссельный узел, воздух поступает во впускной коллектор.

Из общей полости впускного коллектора — ресивера воздух по четырем отдельным каналам подводится к впускным каналам головки блока цилиндров. Для того, чтобы наполнение цилиндров двигателя воздухом было одинаковым, каналы, подводящие воздух, выполнены приблизительно одинаковой длины.

Для снижения токсичности выхлопа (за счет уменьшения образования окислов азота) в автомобиле Шевроле Ланос предусмотрена система рециркуляции отработавших газов.

Принцип ее работы заключается в снижении температуры сгорания свежей топливовоздушной смеси в цилиндрах двигателя за счет разбавления ее
отработавшими газами, отбираемыми из выпускного канала головки блока цилиндров.

Система рециркуляции отработавших газов Шевроле Ланос состоит из клапана рециркуляции, закрепленного на впускном коллекторе, и каналов во впускном коллекторе и головке блока цилиндров.

В зависимости от режима работы двигателя по сигналам электронного блока управления клапан регулирует количество отработавших газов, поступающих на догорание во впускной коллектор.



Рис.12. Впускной коллектор Шевроле Ланос в сборе

1 — каналы подвода воздуха к головке блока цилиндров; 2 — канал подвода отработавших газов из головки блока цилиндров к клапану рециркуляции; 3 — канал охлаждающей жидкости; 4 — топливная рампа с форсунками; 5 — дроссельный узел; 6 — клапан рециркуляции; 7 — ресивер

В состав топливной системы Шевроле Ланос входит система улавливания паров топлива, включающая адсорбер, установленный под днищем автомобиля рядомс задним правым колесом, и электромагнитный клапан продувки адсорбера, прикрепленный к нижнему кронштейну генератора.

Пары топлива из бака попадают в адсорбер (емкость с активированным углем) через штуцер с надписью «TANK», где накапливаются, пока двигатель не работает.

Второй штуцер адсорбера с надписью «PURGE» соединен трубкой с электромагнитным клапаном продувки адсорбера, а третий с надписью «AIR» — с атмосферой. При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с впускным коллектором.

При работе двигателя Шевроле Ланос электронный блок, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном коллекторе. Пары бензина смешиваются с воздухом и отводятся во впускной коллектор и далее — в цилиндры двигателя.
