Компоненты электрооборудования автомобиля Шевроле Нива

Бортовая сеть — постоянного тока с номинальным напряжением 12 В.

Электрооборудование Шевроле Нива выполнено по однопроводной схеме:
отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.

При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска — от генератора. При работе генератора аккумуляторная батарея заряжается. На автомобиле установлена свинцовая стартерная аккумуляторная батарея 6 СТ-55 АЗ.



Рис.43. Генератор электрической системы Шевроле Нива

1 — шкив; 2 — передняя крышка; 3 — задняя крышка; 4 — стяжной болт; 5 — кожух; 6 — вывод B+; 7– вывод D

Генератор 9402.3701–04 Шевроле Нива — синхронная электрическая машина переменного тока с электромагнитным возбуждением со встроенным выпрямительным блоком и регулятором напряжения.

Номинальный отдаваемый ток генератора — 80 А при напряжении 14 В и оборотах ротора 6000 мин-1. Ротор генератора приводится во вращение поликлиновым ремнем от шкива привода вспомогательных агрегатов на коленчатом валу двигателя.



Рис.44. Щеткодержатель с регулятором напряжения Шевроле Нива

1 — щетки; 2 — вывод «массы»; 3 — корпус щеткодержателя; 4 — вывод «+»; 5 — регулятор напряжения

Статор и крышки генератора Шевроле Нива стянуты четырьмя болтами. Задняя часть генератора закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора.

Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора.

Задний подшипник напрессован на вал ротора, в задней крышке установлен в пластмассовой втулке. Передний подшипник запрессован в переднюю крышку генератора, на валу ротора посадка подшипника скользящая.

В статоре генератора Шеви Нива расположены трехфазные обмотки.

Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящим из шести кремниевых диодов (вентилей) — трех положительных и трех отрицательных, запрессованных в две подковообразные алюминиевые пластины-держателя в соответствии с полярностью (положительные и отрицательные — на разных пластинах).

Пластины закреплены на задней крышке генератора (под пластмассовым кожухом). Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки расположенные в щеткодержателе, который конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный узел, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания Шевроле Нива и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ.

При включении зажигания напряжение к обмотке возбуждения генератора (выводы D генератора и «+» регулятора напряжения) подводится через цепь, включающую в себя сигнализатор в комбинации приборов (сигнализатор при этом горит).

После пуска двигателя Шевроле Нива обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет).

Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу В+ генератора. Обратное подключение приведет к пробою диодов выпрямительного блока.



Рис.45. Стартер Шевроле Нива

1 — задняя крышка; 2 — контактные болты; 3 — управляющий вывод тягового реле; 4 — тяговое реле; 5 — корпус; 6 — передняя крышка; 7 — шестерня привода

Стартер 21214–3708010–01 Шевроле Нива — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле. К стальному корпусу стартера прикреплены шесть постоянных магнитов.

Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается на двух подшипниках. Со стороны коллектора установлен шариковый подшипник, а со стороны привода — подшипник скольжения.

Крутящий момент от вала якоря стартера Шеви Нива передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней.

Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты
стартера от повреждения из-за чрезмерной частоты вращения.



Рис.46. Выносные реле электросистемы Шевроле Нива

1 — реле противотуманных фар; 2 — реле стеклоподъемников; 3 — реле обогрева сидений; 4 — реле звукового сигнала; 5 — реле стартера

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера Шевроле Нива. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую).

Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика.

При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера Шеви Нива.

После возвращения ключа в положение «зажигание» удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.

Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.



Рис.47. Блок-фара Шевроле Нива

1 — винт регулировки пучка света фары в горизонтальной плоскости; 2 — защитный чехол лампы дальнего света; 3 — винт регулировки пучка света фары в вертикальной плоскости; 4 — патрон лампы указателя поворота; 5 — защитный чехол ламп ближнего и габаритного света; 6 — электрический разъем

Система освещения и сигнализации Шевроле Нива включает в себя две блок-фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны освещения салона, багажника и вещевого ящика, а также звуковой сигнал.

В блок-фаре установлены галогенная лампа ближнего света H7, галогенная лампа дальнего света H1, лампа габаритного света W5W, лампа указателя поворота PY21W (оранжевого цвета) и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар.

При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света — лампы дальнего и ближнего света.

На автомобиле Шеви Нива установлен корректор фар с электромеханическим приводом, позволяющим регулировать направление пучков света в зависимости от загрузки автомобиля.

Корректор фар состоит из регулятора на панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.

Часть автомобилей комплектуется противотуманными фарами, которые устанавливаются в переднем бампере. В противотуманных фарах применяются галогенные лампы H11. Направление пучка света противотуманной фары регулируется винтом.

В заднем фонаре установлены лампы: сигнала торможения P21W, указателя поворота PY21W (оранжевого цвета), противотуманного и габаритного света P21/4W, света заднего хода R10W.

В состав электрооборудования автомобиля Шевроле Нива входит блок системы дистанционного управления электропакетом.

Блок управляет блокировкой (разблокировкой) всех дверей, включая дверь багажного отделения, включением (выключением) режима охраны автомобиля, включением (выключением) режима тревоги при нарушениях зон охраны автомобиля.

Замки всех дверей блокируются электроприводами, которые присоединены к рычагам блокировки замков. Автомобиль Шевроле Нива оборудован электро стеклоподъемниками передних дверей.

Мотор-редуктор стеклоподъемника состоит из червячного редуктора и реверсивного электродвигателя постоянного тока. На выходном валу редуктора установлен барабан с тросом. На тросе закреплен ползун, перемещающийся по направляющей. К ползуну двумя болтами крепится держатель стекла.

Очиститель ветрового стекла установлен под облицовкой ветрового окна. Электродвигатель очистителя — трехщеточный, двухскоростной с возбуждением от постоянных магнитов.

Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, форсунок на капоте и соединительных шлангов. Бачок омывателя установлен справа в моторном отсеке.

Очиститель стекла двери багажного отделения Шевроле Нива состоит из мотор-редуктора, рычага и щетки.

Электродвигатель очистителя — двухщеточный с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.

Омыватель стекла двери багажного отделения состоит из полиэтиленового бачка, в котором установлен электрический насос, форсунки на двери багажного отделения и соединительных шлангов. Очиститель и омыватель стекла двери багажного отделения установлены внутри двери.

Большинство электрических цепей Шевроле Нива защищено плавкими предохранителями. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, топливный насос и т. п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Маркировка гнезд предохранителей и реле нанесена на корпусе монтажного блока.

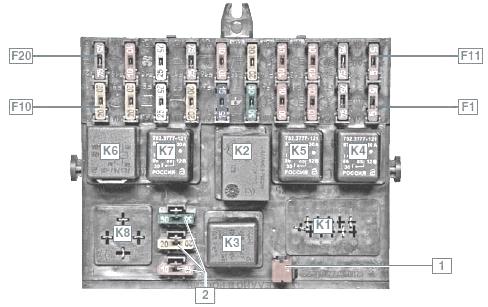

Рис.48. Монтажный блок предохранителей и реле в салоне автомобиля Шевроле Нива

1 — пинцет для извлечения предохранителей; 2 — запасные предохранители; К1–К8 — реле; F1–F20 — предохранители

Блок реле и предохранителей системы управления двигателем Шевроле Нива прикреплен к кронштейну контроллера. На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов.

Предохранители монтажного блока в салоне автомобиля Шевроле Нива

F1 (5А) - Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света.

F2 (7,5А) - Лампа ближнего света (левая блок-фара).

F3 (10А) - Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар.

F4 (10А) - Левая противотуманная фара Шеви Нива.

F5 (30А) - Реле электростеклоподъемников, электростеклоподъемники передних дверей.

F6 (15А) - Прикуриватель.

F7 (20А) - Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.

F8 (25А) - Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.

F9 (20А) - Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.

F10 (20А) - Блок дистанционного управления электропакетом Шевроле Нива (блокировка дверей).

F11 (5А) - Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.

F12 (7,5А) - Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар.

F13 (10А) - Лампа дальнего света (правая блок-фара).

F14 (10А) - Правая противотуманная фара Шеви Нива.

F15 (20А) - Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.

F16 (10А) - Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).

F17 (7,5А) - Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.

F18 (25А) - Вентилятор отопителя.

F19 (10А) - Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера Шевроле Нива.

F20 (7,5А) - Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер.

Снятие блок-фары, замена стекла Шевроле Нива

- Блок-фару снимаем для ее замены или замены стекла.

- Работа показана на правой блок-фаре Шевроле Нива, левая блок-фара снимается аналогично.

- Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

- Отворачиваем:

— болты крепления переднего бампера, расположенные под номерным знаком;

— саморезы крепления бампера к верхней поперечине рамки радиатора;

— винты, расположенные под накладкой снимаемой блок-фары Шеви Нива;

— гайки и саморезы нижнего крепления бампера, а также саморезы его крепления к грязезащитному щитку бампера — со стороны демонтируемой блок-фары.

- Сжав два фиксатора колодки, отсоединяем колодку проводов от разъема блок-фары.

- Отводим передний бампер так, чтобы получить доступ к нижним болтам крепления блок-фары и отворачиваем два болта.

- Тем же инструментом отворачиваем два болта верхнего крепления блок-фары Шевроле Нива.

- Сдвинув блок-фару вперед отверткой поддеваем фиксатор колодки, отсоединяем колодку проводов от патрона лампы указателя поворота и снимаем блок-фару.

- Для замены стекла блок-фары, поддев отверткой, снимаем семь защелок крепления стекла. Снимаем стекло.

- Соединение стекла и корпуса блок-фары Шевроле Нива уплотнено резиновой прокладкой.

- Порванную или потерявшую эластичность прокладку заменяем новой.

- Устанавливаем стекло и блок-фару в обратной последовательности. После установки блок-фары регулируем направление пучка света фары.

Замена лампы противотуманной фары Шевроле Нива

- Снимаем грязезащитный щиток переднего бампера.

- Отжимаем два фиксатора колодки проводов и отсоединяем колодку от лампы.

- Повернув лампу против часовой стрелки, вынимаем ее из корпуса фары Шевроле Нива.

- Лампа противотуманной фары — галогенная. Не следует касаться ее стеклянной колбы пальцами, т. к. следы от них приведут к потемнению лампы при нагреве.

- Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

- Новую лампу H11 устанавливаем в обратной последовательности.
