Сервис и ремонт сцепления автомобиля Шевроле Ланос

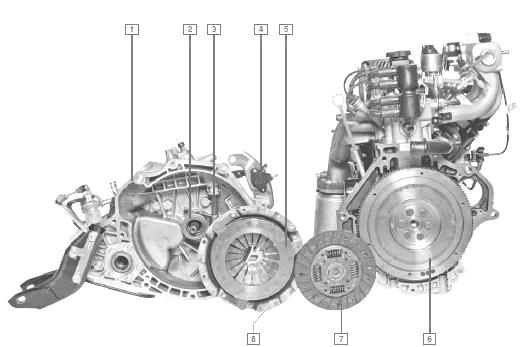

Рис.18. Элементы сцепления Шевроле Ланос

1 — картер коробки передач; 2 — подшипник выключения сцепления Chevrolet Lanos; 3 — вал выключения сцепления; 4 — рабочий цилиндр; 5 — нажимной диск (корзина); 6 — маховик; 7 — ведомый диск; 8 — кожух сцепления

Сцепление Шевроле Ланос однодисковое, сухое, с центральной пружиной диафрагменного типа. Расположено в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

Кожух сцепления Шевроле Ланос соединен с маховиком двигателя шестью болтами. Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском. Этот механизм, называемый корзиной, сцепления в сборе балансируют на стенде, поэтому заменяют его целиком.



Рис.19. Элементы механизма привода выключения сцепления Шевроле Ланос

1 — подшипник выключения сцепления; 2 — вилка выключения сцепления; 3 — вал выключения сцепления

В кожухе установлена диафрагменная пружина. Замена корзины сцепления Шевроле Ланос необходима при кольцевом износе лепестков нажимной пружины, и если концылепестков расположены не на одном уровне.

Отбраковываем корзину сцепления также при уменьшении усилия на педали во время выключения сцепления, что указывает на большой износ поверхности нажимного диска или осадку пружины.


Рис.20. Ведомый диск сцепления Шевроле Ланос

1 — фрикционные накладки; 2 — демпфер крутильных колебания; 3 — демпфер холостого хода; 4 — ступица

Ведомый диск сцепления Шевроле Ланос с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском.

Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая, в свою очередь, приклепана к одной из двух пластин демпфера. Пружинная пластина имеет волнистую форму.

При включении сцепления Шевроле Ланос фрикционные накладки сжимают пружинную пластину, что способствует более плавному включению сцепления. Между пластинами демпфера установлена ступица диска.

В пазах ступицы и демпферных пластин установлены пружины демпфера. Демпферные пластины соединены опорными пальцами.

В ступице диска напротив опорных пальцев имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины.

Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля Chevrolet Lanos и при переключении передач.

На ступице ведомого диска сцепления в пластмассовом корпусе расположен демпфер холостого хода, служащий для гашения крутильных колебаний и устранения стуков в коробке передач на холостом ходу двигателя.

Ведомый диск сцепления Шевроле Ланос подлежит замене при осевом биении накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если расстояние между рабочей поверхностью накладки и головкой заклепки составляет менее 0,2 мм.

Привод выключения сцепления Шевроле Ланос

Привод выключения сцепления Шевроле Ланос — гидравлический. Усилие в нем от педали к вилке выключения сцепления передается через рабочую жидкость.

Бачок гидропривода сцепления общий с бачком гидропривода тормозной системы. Вал выключения сцепления с приваренным к нему рычагом поворачивается на втулках, установленных в картере сцепления.

На валу болтом закреплена вилка выключения сцепления Шевроле Ланос. Между вилкой выключения сцепления и лепестками диафрагменной пружины установлен подшипник выключения сцепления. Подшипник свободно перемещается по направляющей втулке, крепящейся к картеру сцепления тремя болтами.

Пружина в рабочем цилиндре через толкатель, рычаг и вилку выключения сцепления постоянно прижимает подшипник к диафрагменной пружине кожуха. Педаль сцепления установлена на оси кронштейна педального узла.

Педаль соединена с толкателем поршня главного цилиндра сцепления. Свободный ход педали сцепления регулируется вращением толкателя главного цилиндра сцепления. Выключение сцепления происходит следующим образом.

При нажатии педали сцепления в гидравлической системе привода выключения сцепления Шевроле Ланос создается давление рабочей жидкости, в результате чего поршень рабочего цилиндра, перемещаясь вместе с толкателем, давит на рычаг вала выключения сцепления, который поворачивается вместе с вилкой выключения сцепления и перемещает подшипник по направляющей втулке.

Подшипник давит на лепестки диафрагменной пружины. Пружина, деформируясь, перестает прижимать нажимной диск (корзина) к маховику, при этом корзина сцепления отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.

При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику Шевроле Ланос — в результате передача крутящего момента возобновляется.

Подшипник выключения сцепления содержит сверхбольшой запас пластичной смазки и поэтому не нуждается в обслуживании.

Замена корзины и ведомого диска сцепления Шевроле Ланос

Снимаем корзину, ведомый диск Шевроле Ланос для замены при выходе их из строя. Корзину и ведомый диск также снимаем при замене маховика и заднего сальника коленчатого вала. Для снятия корзины и ведомого диска сцепления демонтируем коробку передач.

Отворачиваем шесть болтов крепления кожуха сцепления к маховику. От проворота коленчатый вал удерживаем отверткой, вставленной между зубьями маховика и опирающейся на болт, ввернутый в отверстие поддона картера.

Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать кожух сцепления. Снимаем корзину и ведомый диск сцепления Шевроле Ланос.

Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону корзины и вставляем центрирующую оправку в отверстие ведомого диска.

Оправку можно изготовить самостоятельно, собрав ее из двух инструментальных головок с подходящими диаметрами и длинами.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем кожух сцепления, равномерно (по одному обороту за проход) затягивая болты. Закрепив кожух сцепления, вынимаем центрирующую оправку и монтируем коробку передач.

Снятие механизма привода выключения сцепления Шевроле Ланос

Работу проводим при замене подшипника или вилки выключения сцепления Шевроле Ланос. Для демонтажа механизма привода снимаем коробку передач. В картере коробки передач отворачиваем болт крепления вилки выключения сцепления к валу. Вынимаем вал из картера коробки передач.

Снимаем вилку выключения сцепления. Для замены втулок вала выключения сцепления извлекаем из посадочных мест в картере коробки верхнюю и нижнюю втулки. Устанавливаем на их место новые втулки.

При этом необходимо, чтобы выступ на втулке попал в углубление на приливе картера коробки передач. Снимаем подшипник выключения сцепления Шевроле Ланос с его направляющей втулки.

Отворачиваем три болта крепления направляющей втулки к картеру коробки передач и снимаем втулку. Вынимаем из канавки картера коробки передач резиновое уплотнительное кольцо.

Для замены сальника первичного вала коробки передач поддеваем отверткой сальник и извлекаем его из втулки. Запрессовываем новый сальник, используя оправку подходящего размера. В качестве оправки можно использовать инструментальную головку.

Установку механизма привода выключения сцепления Шевроле Ланос проводим в обратной последовательности, нанеся на поверхности трения вилки выключения сцепления, наружную поверхность направляющей втулки подшипника выключения сцепления и рабочую кромку сальника первичного вала смазку.

При установке вала вилки выключения сцепления ориентируем его так, чтобы болт крепления вилки проходил через паз, выполненный на валу.

Регулировка хода педали сцепления Шевроле Ланос

Работу проводим при замене педального узла сцепления или главного цилиндра Шевроле Ланос, а также при несоответствии ходов педали сцепления техническим требованиям. Полный ход педали сцепления до упора в коврик пола должен составлять 130–135 мм.

Проверяем полный ход педали сцепления с помощью линейки, уперев ее конец в коврик пола и измерив разность показаний при полностью нажатой в пол и отпущенной педали.

Регулируем полный ход педали сцепления Шевроле Ланос вращением болта, ввернутого в резьбовое отверстие кронштейна педального узла и упирающегося в подпятник педали сцепления. Для этого ослабляем контргайку регулировочного болта и ключом вращаем болт.

Свободный ход педали сцепления (8–15 мм) — тот ход, который пройдет педаль, пока шток не начнет воздействовать на поршень, — регулируем вращением толкателя главного цилиндра сцепления. Для наглядности работа показана на снятом главном цилиндре гидропровода сцепления.

Для этого в салоне автомобиля Chevrolet Lanos удерживая ключом за лыски толкатель цилиндра, другим ключом ослабляем контргайку. Вращая ключом толкатель, регулируем величину свободного хода педали сцепления. После регулировки затягиваем контргайку.

Снятие главного цилиндра гидропривода сцепления Шевроле Ланос

Работу проводим при замене главного цилиндра гидропривода сцепления Шевроле Ланос. Не откачивая жидкость, снимаем расширительный бачок системы охлаждения и отводим его в сторону.

В моторном отсеке пассатижами сжимаем хомут крепления шланга подвода рабочей жидкости к главному цилиндру сцепления, сдвигаем хомут по шлангу и снимаем шланг с патрубка цилиндра.



Рис.21. Главный цилиндр сцепления Шевроле Ланос

1— корпус; 2 — толкатель; 3 — вилка

Для предотвращения вытекания рабочей жидкости из бачка гидроприводов тормозов и сцепления Шевроле Ланос поднимаем шланг так, чтобы его конец оказался выше бачка и закрываем отверстие шланга пробкой или вставляем в отверстие шланга болт подходящего диаметра.

Специальным ключом для штуцеров тормозных трубок отворачиваем штуцер трубки подвода рабочей жидкости к рабочему цилиндру сцепления и отводим трубку от цилиндра.

В салоне автомобиля Chevrolet Lanos под панелью приборов отверткой поддеваем запорную скобу пальца вилки толкателя главного цилиндра (панель приборов и рулевая колонка для наглядности сняты) и снимаем ее. Вынимаем палец.

В моторном отсеке отворачиваем две гайки крепления корпуса цилиндра к щитку передка и снимаем главный цилиндр со шпилек. Выводим толкатель главного цилиндра вместе с вилкой из отверстия в щитке передка и вынимаем его из моторного отсека.

Устанавливаем главный цилиндр гидропривода сцепления Шевроле Ланос в обратной последовательности.

Гайки крепления главного цилиндра гидропривода сцепления затягиваем предписанным моментам. Прокачиваем гидропривод сцепления. При необходимости регулируем свободный ход педали сцепления.

Снятие рабочего цилиндра гидропровода сцепления Шевроле Ланос

Работу выполняем при замене рабочего цилиндра сцепления Шевроле Ланос или его пыльника. Струбциной пережимаем шланг подвода рабочей жидкости от бачка к главному цилиндру сцепления. Отворачиваем болт-штуцер крепления наконечника шланга к рабочему цилиндру.

Отсоединяем наконечник шланга и снимаем с болта одну медную шайбу. Соединение уплотнено двумя медными шайбами. Отворачиваем два винта крепления рабочего цилиндра к кронштейну и снимаем цилиндр.

Для замены пыльника сдвигаем его с кольцевой канавки корпуса рабочего цилиндра и снимаем пыльник вместе с толкателем. Снимаем пыльник с толкателя. Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод сцепления.

Прокачка гидропровода сцепления Шевроле Ланос

Прокачиваем гидропривод сцепления Шевроле Ланос для удаления из него воздуха после разгерметизации при замене главного или рабочего цилиндров сцепления, трубки, шланга, а также при снятии или замене главного тормозного цилиндра или бачка.

Перед прокачкой проверяем уровень жидкости в бачке. При необходимости доливаем жидкость. Бачок гидропривода сцепления — общий с бачком гидропривода тормозной системы и установлен на главном тормозном цилиндре.

Бачок соединен с главным цилиндром сцепления Шевроле Ланос через шланг. Снимаем защитный колпачок со штуцера прокачки рабочего цилиндра.

Надеваем на шестигранник штуцера накидной ключ и на наконечник штуцера шланг, конец которого опускаем в емкость, частично заполненную тормозной жидкостью.

Несколько раз медленно нажимаем педаль сцепления. При нажатой педали сцепления отворачиваем на 1/2–3/4 оборота штуцер прокачки. При этом часть тормозной жидкости и воздух вытесняются в емкость.

Пузырьки воздуха хорошо видны в емкости с жидкостью. При удалении воздуха из системы гидропривода сцепления Chevrolet Lanos контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.

Заворачиваем штуцер и повторяем эту операцию до тех пор, пока выход пузырьков воздуха из шланга не прекратится. Ход штока рабочего цилиндра должен быть равен 15 мм. Снимаем шланг и надеваем на штуцер защитный колпачок.
