Система электрооборудования автомобиля Шевроле Ланос

Электрооборудование Шевроле Ланос выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.

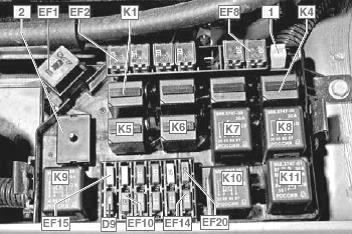

Рис.42. Монтажный блок предохранителей и реле в моторном отсеке Шевроле Ланос

EF1-EF20 — предохранители; К1-К6 — реле малого размера; К7-К11 — реле большого размера; 1 — пинцет для извлечения предохранителей и реле малого размера; 2 — блок перемычек

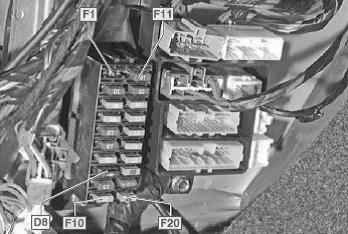

Рис.43. Монтажный блок предохранителей в салоне автомобиля Шевроле Ланос

EF1 (80А) - Цепи предохранителей EF15 – EF20 и F1 – F7.

EF2 (30А) - Выключатель зажигания (цепи питания комбинации приборов и топливного насоса).

EF3 (30А) - Выключатель зажигания (стартер, вентилятор отопителя, электростеклоподъемники).

EF4 (30А) - Электродвигатели основного и дополнительного вентиляторов.

EF5 (30А) - Электродвигатели стеклоподъемников Шевроле Ланос.

EF6 (50А) - Не используется.

EF7 (30А) - Элемент обогрева заднего стекла.

EF8 (30А) - Электродвигатель вентилятора отопителя (4-я скорость).

D9 (диод) - Электромагнитная муфта компрессора кондиционера.

EF10 (20А) - Лампы блок-фары Шевроле Ланос (дальний свет).

EF11 (10А) - Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары.

EF12 (10А) - Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары.

EF13 (10А) - Лампа сигнала торможения/габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера.

EF14 (10А) - Лампа сигнала торможения/габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака.

EF15 (15А) - Лампы противотуманных фар.

EF16 (15А) - Топливный насос Шевроле Ланос.

EF17 (10А) - Звуковой сигнал.

EF18 (10А) - Электромагнитная муфта компрессора кондиционера.

EF19 (25А) - Контакт «30» реле фар.

EF20 (20А) - Контакт «30» реле габаритного света и освещения салона.

Реле монтажного блока в моторном отсеке Шевроле Ланос

К1 - Реле звукового сигнала - Звуковой сигнал.

К2 - Реле фар Лампы - блок-фара.

К3 - Реле компрессора кондиционера Chevrolet Lanos - Электромагнитная муфта компрессора кондиционера.

К4 - Реле электродвигателя дополнительного вентилятора - Электродвигатель дополнительного вентилятора системы охлаждения.

К5 - Реле противотуманных фар - Лампы противотуманных фар.

К6 - Реле габаритного света и освещения салона - Лампы габаритного света в блок-фарах, лампы сигналов торможения/габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона.

К7 - Реле стеклоподъемников Шевроле Ланос - Электродвигатели стеклоподъемников.

К8 - Реле электродвигателя основного вентилятора - Электродвигатель основного вентилятора системы охлаждения.

К9 - Реле топливного насоса - Электродвигатель топливного насоса.

К10 - Реле электрообогревателя заднего стекла - Элемент обогрева заднего стекла.

К11 - Управляющее реле вентиляторов системы охлаждения - Реле электродвигателей основного и дополнительного вентиляторов системы
оохлаждения.

Предохранители монтажного блока в салоне автомобиля Шевроле Ланос

F1 (10А) - Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре,  электродвигатель привода антенны.

F2 (10А) - Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.

F3 (15А) - Аварийная сигнализация.

F4 (15А) - Центральный замок.

F5 (10А) - Цепи питания блока управления двигателем Chevrolet Lanos от аккумуляторной батареи.

F6 (10А) - Цепь питания аудиосистемы от аккумуляторной батареи.

F7 (15А) - Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) Шевроле Ланос.

D8 (диод) - Выключатель сигнализатора открытой двери (дверь водителя).

F9 (10А) - Цепь питания аудиосистемы от выключателя зажигания.

F10 (15А) - Прикуриватель.

F11 (10А) - Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.

F12 (10А) - Лампа света заднего хода в правом заднем фонаре.

F13 (15А) - Подушка безопасности.

F14 (15А) - Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

F15 (15А) - Катушка зажигания Шевроле Ланос.

F16 (15А) - Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

F17 (15А) - Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.

F18 (20А) - Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.

F19 (10А) - Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.

F20 (20А) - Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).

Замена контактной группы и цилиндрового механизма выключателя зажигания Шевроле Ланос

Контактную группу и цилиндровый механизм выключателя (замка) зажигания Шевроле Ланос заменяем при выходе их из строя.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем верхний и нижний кожухи рулевой колонки. Нажав на фиксатор колодки, отсоединяем колодку проводов от контактной группы выключателя зажигания.

Крестообразной отверткой отворачиваем винт крепления контактной группы (для наглядности показано на снятой рулевой колонке). Снимаем контактную группу выключателя зажигания. Устанавливаем контактную группу в обратной последовательности.

Для замены цилиндрового механизма замка вставляем ключ в выключатель зажигания Шевроле Ланос и поворачиваем его в положение «АСС».

Отверткой нажимаем на фиксатор и вынимаем цилиндровый механизм из корпуса выключателя зажигания. Устанавливаем цилиндровый механизм замка в обратной последовательности.

Снятие генератора Шевроле Ланос

Генератор Шевроле Ланос снимаем для ремонта или замены при выходе его из строя. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем ремень привода генератора и полностью отворачиваем болт крепления генератора к регулировочной планке.

Отжав фиксатор колодки, отсоединяем колодку проводов от генератора. Отворачиваем гайку крепления наконечника провода к выводу «ВАТ» генератора Chevrolet Lanos и отсоединяем провод.

Поворачиваем генератор вокруг болтов нижнего крепления к щитку передка. Отворачиваем гайки болтов нижнего крепления генератора, удерживая болты от проворачивания вторым ключом.

Придерживая генератор Шевроле Ланос, извлекаем болты и вынимаем генератор из моторного отсека. Устанавливаем генератор в обратной последовательности. При этом не затягиваем окончательно гайки и болт крепления генератора.

Устанавливаем ремень привода генератора и, отрегулировав его натяжение, окончательно затягиваем гайки и болт крепления генератора предписанным моментом.

Снятие стартера Шевроле Ланос

Стартер Шевроле Ланос снимаем для ремонта или замены при выходе его из строя, а также при демонтаже двигателя. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

В моторном отсеке отворачиваем гайку крепления наконечника «массового» провода к спецболту верхнего крепления стартера и снимаем наконечник провода со спецболта. Головкой отворачиваем спецболт верхнего крепления стартера Шевроле Ланос.

Снизу автомобиля ключом отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Снимаем наконечник провода с контактного болта тягового реле.

Головкой отворачиваем гайку крепления наконечника провода управления тяговым реле и отсоединяем наконечник провода. Отворачиваем спецболт нижнего крепления стартера. Снимаем стартер. Устанавливаем стартер в обратной последовательности.

Снятие блок-фары Шевроле Ланос

Блок-фару Шевроле Ланос снимаем для замены или при кузовном ремонте. Работа показана на правой блок-фаре, левая блок-фара снимается аналогично. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Нажав на фиксатор, отсоединяем колодку проводов от разъема блок-фары. Нажав на фиксатор, отсоединяем колодку проводов от патрона лампы указателя поворота. Сжав фиксаторы, отсоединяем колодку проводов от разъема мотор-редуктора регулятора направления пучка света фары.

Отворачиваем гайку и два болта крепления блок-фары Шевроле Ланос. Снимаем блок-фару с декоративной накладкой. Если блок-фара снимается при кузовном ремонте, декоративную накладку можно не снимать. Если фара снята для замены, то нужно снять декоративную накладку с корпуса блок-фары.

Крестообразной отверткой отворачиваем два самореза крепления накладки. Снимаем декоративную накладку с блок-фары. Устанавливаем блок-фару в обратной последовательности.

Если устанавливается новая блок-фара, то на нее необходимо установить декоративную накладку, снятую со старой блок-фары. После установки блок-фары регулируем направление пучка света фары.

Снятие противотуманной фары Шевроле Ланос и замена лампы

Противотуманную фару Шевроле Ланос снимаем для ее замены и при замене переднего бампера. Противотуманные фары установлены в переднем бампере.

Работу по снятию противотуманных фар показываем на левой фаре, правая фара снимается аналогично, но для доступа к ней предварительно нужно снять грязезащитный щиток бампера.

Снизу автомобиля Chevrolet Lanos, нажав на фиксатор, отсоединяем колодку проводов от противотуманной фары. Головкой отворачиваем два самореза крепления фары.

Снимаем противотуманную фару. Устанавливаем фару в обратной последовательности. После установки фары регулируем направление пучка света фары, вращая регулировочный винт шестигранником.

Замена лампы проводим на левой фаре Шевроле Ланос, на правой фаре меняем лампу аналогично, но предварительно нужно снять грязезащитный щиток бампера).

Поворачиваем против часовой стрелки и снимаем защитную крышку фары. Вынимаем из корпуса фары колодку проводов (для наглядности показано на снятой фаре). Отсоединяем наконечник провода лампы от колодки проводов.

Нажав на концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы. Вынимаем лампу из корпуса фары. Лампа противотуманной фары Шевроле Ланос — галогенная.

Не следует касаться пальцами ее стеклянной колбы, так как следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте. Устанавливаем новую лампу Н3 в обратной последовательности.

Снятие подрулевых переключателей, барабанного устройства спирального кабеля и соединителя переключателей Шевроле Ланос

Работу проводим при замене подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей, а также при снятии рулевой колонки и панели приборов Шевроле Ланос.

Подрулевые переключатели и барабанное устройство спирального кабеля подушки безопасности закреплены на соединителе подрулевых переключателей. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Устанавливаем передние колеса в положение прямолинейного движения автомобиля. Снимаем рулевое колесо. Для снятия подрулевых переключателей крестообразной отверткой отворачиваем два самореза, соединяющих верхний и нижний кожухи рулевой колонки между собой.

Крестообразной отверткой отворачиваем три самореза крепления нижнего кожуха рулевой колонки Chevrolet Lanos. Снимаем верхний кожух рулевой колонки.

Снимаем нижний кожух рулевой колонки. Сжав пальцами фиксаторы (сверху и снизу) вынимаем правый подрулевой переключатель из соединителя.

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов от подрулевого переключателя Шевроле Ланос. Аналогично снимаем левый подрулевой переключатель. При этом дополнительно отсоединяем колодку проводов выключателя противотуманных фар.

Для этого вытягиваем жгут проводов с колодками из-под рулевой колонки. Нажав на фиксатор колодки, отсоединяем колодку проводов выключателя противотуманных фар от колодки жгута проводов.

Устанавливаем подрулевые переключатели Шевроле Ланос в обратной последовательности. Для снятия барабанного устройства и соединителя
переключателей снимаем верхний и нижний кожухи рулевой колонки.

Крестообразной отверткой отворачиваем четыре самореза крепления нижней накладки панели приборов. Снимаем нижнюю накладку панели приборов. Колодки проводов барабанного устройства и выключателей звукового сигнала оклеены поролоном.

Очищаем часть поролона с колодок. Нажав на фиксатор колодки, отсоединяем колодку проводов барабанного устройства от колодки жгута проводов панели приборов. Нажав на фиксатор колодки, отсоединяем колодку проводов выключателей звукового сигнала от колодки жгута проводов панели приборов.

Нажав пальцем на лепесток фиксатора снимаем держатель жгута проводов с кронштейна рулевой колонки. Аналогично снимаем держатель проводов барабанного устройства. Крестообразной отверткой отворачиваем четыре самореза крепления барабанного устройства.

Снимаем барабанное устройство с соединителя переключателей Chevrolet Lanos. Снимаем подрулевые переключатели. Отворачиваем два винта крепления соединителя. Снимаем соединитель переключателей с рулевой колонки.

Отсоединяем от соединителя «массовый» провод. Устанавливаем соединитель переключателей и барабанное устройство в обратной последовательности.

Перед монтажом рулевого колеса Шевроле Ланос устанавливаем спиральный кабель в барабанном устройстве в среднее положение для того, чтобы при поворотах рулевого колеса до упора не оборвать спиральный кабель.

Для этого поворачиваем за поводок барабан устройства в любую сторону до упора, а затем в обратную сторону на 3,75 оборота, при этом поводок барабанного устройства должен занять верхнее положение.
