Техническое обслуживание сцепления Шевроле Круз

На автомобили Chevrolet Cruze, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной.

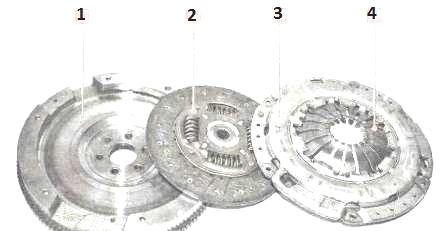

Рис. 8. Сцепление автомобиля Шевроле Круз

1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина

Нажимной диск (корзина) сцепления Шевроле Круз смонтирован в стальном штампованном кожухе 3 (рис. 8), прикрепленном шестью болтами к маховику 1 двигателя.

Ведомый диск сцепления Шевроле Круз установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

Подшипник 8 (рис. 9) выключения сцепления конструктивно объединен с рабочим цилиндром 6 привода выключения сцепления, прикрепленным тремя болтами к картеру 1 сцепления.

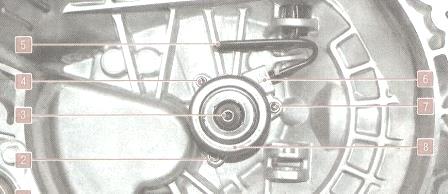

Рис. 9. Подшипник и рабочий цилиндр гидропривода выключения сцепления Шевроле Круз

1 - картер сцепления; 2,4,7 - болты крепления рабочего цилиндра гидропривода выключения сцепления; 3 - первичный вал коробки передач; 5 - промежуточная трубка гидропривода выключения сцепления; 6 - рабочий цилиндр гидропривода выключения сцепления; 8 - подшипник выключения сцепления

Гидравлический привод выключения сцепления Шевроле Круз состоит из следующих элементов:

- главного цилиндра, установленного в моторном отсеке рабочего цилиндра 6 (см, рис. 9), объединенного с подшипником выключения сцепления

- трубопровода, состоящего из трубки и шланга (для наглядности трубопровод показан снизу автомобиля)

- педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова.

В исходное положение педаль возвращается пружиной А. Шток В главного цилиндра привода выключения сцепления Chevrolet Cruze соединен с педалью А пальцем Б, вставленным в отверстия педали и вилки штока и закрепленным от осевого перемещения пружинным фиксатором.

Главный цилиндр сцепления автомобиля Шевроле Круз соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Предусмотрена регулировка привода выключения сцепления в эксплуатации.

Проверка и регулировка хода педали привода выключения сцепления автомобиля Шевроле Круз

Ход педали сцепления проверяют для оценки его технического состояния и при выяснении причин нарушения нормальной работы (сцепление «ведет», пробуксовывает и пр.).

Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (135±5) мм.

Регулировка полного хода педали в эксплуатации не предусмотрена. Значительное отклонение хода от указанного интервала значений, сопровождающееся ненормальной работой сцепления Шевроле Круз (рывки в момент трогания автомобиля с места, сцепление «ведет», пробуксовывает и пр.), свидетельствует о повреждении сцепления или привода его выключения.

При незначительных отклонениях хода от указанного интервала, но при исправной работе сцепления, его можно продолжать эксплуатировать.

Проверьте свободный ход педали. Для этого нажмите на педаль до появления ощутимого сопротивления ее перемещению. Измеренное значение должно быть в пределах 6-12 мм.

Если свободный ход педали больше указанного предельного значения, возможно нечеткое выключение сцепления (сцепление «ведет»). При чрезмерно малом свободном ходе или его полном отсутствии сцепление не полностью включается (пробуксовывает).

Удерживая ключом регулировочный узел вилки толкателя главного цилиндра привода выключения сцепления Chevrolet Cruze, ослабьте затяжку контргайки.

Удерживая ключом контргайку, вращайте шток главного цилиндра в нужную сторону до момента получения указанного свободного хода педали. После этого затяните контргайку регулировочного узла

Проверьте момент включения сцепления автомобиля Шевроле Круз при отпускании педали.

При работающем на холостом ходу двигателе нажмите на педаль до упора, включите первую передачу и начинайте медленно отпускать педаль, стараясь определить, при каком расстоянии площадки педали от пола автомобиль начинает движение.

Если сцепление и привод его выключения в нормальном состоянии, это расстояние должно быть 30-40 мм.

Если ход педали до включения сцепления Шевроле Круз меньше или больше указанного интервала значения, проверьте следующее:

- свободный ход педали сцепления. При необходимости отрегулируйте его.

- полный ход педали сцепления. При меньшем, чем допустимо, ходе проверьте состояние привода выключения сцепления;

- наличие воздуха в гидроприводе выключения сцепления. При необходимости прокачайте гидропривод;

- состояние нажимного и ведомого дисков сцепления. При необходимости замените дефектные узлы и детали.

Снятие и установка сцепления автомобиля Шевроле Круз

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления Шевроле Круз:

- повышенный (по сравнению с привычным) шум при включении сцепления;

- рывки при работе сцепления;

- неполное включение сцепления (сцепление буксует);

- неполное выключение сцепления (сцепление «ведет»).

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы такие, как ведомый и ведущий диски, подшипник выключения сцепления).

Операции по снятию и установке сцепления автомобиля Шевроле Круз

Снимите коробку передач.

Если будете устанавливать прежний нажимной диск (корзина) сцепления Шевроле Круз, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно; каждый болт по два оборота ключа, переходя от болта к болту по диаметру.

Снимите нажимной и ведомый диски сцепления автомобиля Шевроле Круз с маховика, придерживая ведомый диск.

Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

Если накладки ведомого диска сцепления Шевроле Круз замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

Проверьте биение ведомого диска сцепления Chevrolet Cruze, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

Внешним осмотром оцените состояние диафрагменной пружины нажимного диска (корзины) сцепления Шевроле Круз. Трещины на диафрагменной пружине не допускаются.

Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените корзину в сборе.

Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной и внутренней стороны пружины. На кольцах не должно быть трещин и следов износа. В противном случае замените корзину сцепления автомобиля Шевроле Круз в сборе.

Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку. При монтаже сцепления сначала с помощью оправки установите ведомый диск.

Устанавливайте ведомый диск Chevrolet Cruze таким образом, чтобы надпись «FLYWHEEL SIDE» была направлена в сторону маховика (выступающая часть ступицы диска должна быть направлена в сторону диафрагменной пружины кожуха сцепления).

Устанавливайте кожух нажимного диска, совместив нанесенные перед снятием метки, а затем вверните болты крепления его кожуха к маховику.

Болты вворачивайте моментом 15 Нм равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру.

Снимите оправку и установите коробку передач. Проверьте работу сцепления.

Замена рабочего цилиндра привода выключения сцепления автомобиля Шевроле Круз с подшипником в сборе

Признаком необходимости замены подшипника выключения сцепления автомобиля Шевроле Круз является повышенный шум в момент нажатия на педаль сцепления. На необходимость замены рабочего цилиндра указывает утечка из него рабочей жидкости.

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружины ведущего диска. При сильном износе концов лепестков в местах контакта с подшипником замените ведущий диск в сборе.

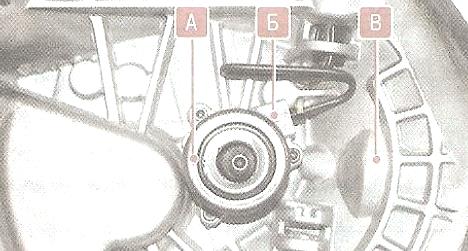

Рис.10

Подшипник А выключения сцепления представляет собой единое целое с рабочим цилиндром Б привода выключения сцепления, закрепленным тремя болтами на внутренней стенке картера В сцепления.

Снимите коробку передач, если она не была снята для ремонта сцепления.

Отверните гайку крепления промежуточной трубки гидропривода выключения сцепления к рабочему цилиндру.

Выверните три болта крепления рабочего цилиндра к картеру сцепления автомобиля Шевроле Круз и извлеките цилиндр в сборе с подшипником выключения сцепления из картера сцепления.

При необходимости замены сальника рабочего цилиндра извлеките отверткой сальник из корпуса рабочего цилиндра.

Смажьте рабочую кромку сальника трансмиссионным маслом и запрессуйте его в корпус рабочего цилиндра, оправкой подходящего диаметра, сориентировав так, чтобы при установке цилиндра рабочая кромка сальника была направлена к коробке передач.

Установите детали в порядке, обратном снятию. Перед установкой проверьте новый подшипник. Он должен вращаться легко, без заеданий и шума и не иметь люфтов.

Установите рабочий цилиндр привода выключения сцепления в сборе с подшипником в порядке, обратном снятию. Болты крепления рабочего цилиндра
к картеру сцепления затяните моментом 7 Нм.

Установите коробку передач. Удалите воздух из гидропривода выключения сцепления.

Замена главного цилиндра привода выключения сцепления автомобиля Шевроле Круз

Снимите пробку бачка главного тормозного цилиндра сцепления автомобиля Шевроле Круз и откачайте, например, большим медицинским шприцем тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления.

Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: двух для раздельных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

Подденьте отверткой фиксаторы крепления расширительного бачка к кузову и отведите бачок в сторону не отсоединяя от него шланги и не сливая охлаждающую жидкость.

Снятие расширительного бачка необходимо для получения доступа к главному цилиндру привода выключения сцепления Chevrolet Cruze.

Пассатижами сожмите отогнутые ушки хомута, сдвиньте хомут вдоль питающего шланга и отсоедините шланг от главного цилиндра.

Отверните гайку крепления трубки гидропривода выключения сцепления к главному цилиндру и отведите трубку в сторону.

В салоне автомобиля под панелью приборов отсоедините от педали сцепления Шевроле Круз толкатель главного цилиндра.

Отверните две гайки крепления главного цилиндра привода выключения сцепления к кронштейну педали сцепления и снимите главный цилиндр.

Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода.

Проверьте работу привода и при необходимости выполните регулировку хода педали сцепления.

Прокачка гидропривода выключения сцепления автомобиля Шевроле Круз

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода.

Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Проверьте уровень рабочей жидкости в бачке главного тормозного цилиндра (бачок общий для обоих главных цилиндров) и при необходимости доведите его до нормы.

Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления автомобиля Шевроле Круз.

Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника нажать на педаль
сцепления четыре-пять раз с интервалами 2-3 с. а затем удерживать ее нажатой.

Выверните клапан на 3/4 оборота. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

Заверните клапан и попросите помощника отпустить педаль сцепления Шевроле Круз.

Повторите операции 3 и 4 несколько раз до начала выхода из шланга жидкости без пузырьков воздуха.

Во время прокачки гидропривода периодически проверяйте уровень жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм ото дна бачка.

Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять снова.

Заверните клапан, наденьте защитный колпачок и при необходимости долейте жидкость в бачок главного тормозного цилиндра.
