Устройство тормозной системы автомобилей Шевроле Авео

Рабочая тормозная система Шевроле Авео с гидравлическим приводом

Гидравлическая тормозная система автомобиля Шевроле Авео осуществляет торможение всех колес. При этом передние тормоза -дисковые с плавающей скобой, в которых тормозное усилие на колесо развивается одним рабочим цилиндром. Задние тормоза - барабанного типа.

В состав рабочей системы тормоза Шевроле Авео входят следующие элементы:

- главный тормозной цилиндр с вакуумным усилителем тормозного усилия и с расширительным бачком гидравлической системы;

- четыре колесных тормозных цилиндра;

- жесткие трубопроводы гидравлической разводки к колесам;

- гибкие шланги, подводящие давление к колесным цилиндрам.

Главный тормозной цилиндр Шевроле Авео предназначен для использования в диагонально-разделенных системах. Один передний и один диагонально противоположный задний тормоз обслуживаются первичным поршнем. Противоположные передний и задний тормоза обслуживаются вторичным поршнем.

Главный тормозной цилиндр выполняет функции стандартного двойного главного тормозного цилиндра, а также включает в себя индикатор низкого уровня жидкости и ограничительные клапаны для тормозов без ABS.

Ограничительные клапаны ограничивают давление на задние тормоза при достижении главным тормозным цилиндром предварительно определенного давления.

Усилитель тормозов Шевроле Авео - Усилитель является усилителем вакуумного типа с одной диафрагмой. В нормальном состоянии при отпущенной педали тормоза с обеих сторон диафрагмы вакуумного усилителя находится вакуум.

При нажатии педали тормоза атмосферное давление воздуха прикладывается к одной стороне диафрагмы, обеспечивая усиление. При отпускании педали тормоза прекращается доступ воздуха к этой стороне диафрагмы. Затем воздух отводится из усилителя через вакуумный клапан.

Передние дисковые тормоза Шевроле Авео - Суппорт переднего тормоза крепится к поворотному кулаку с помощью двух винтов. Гидравлическое давление, создаваемое при нажатии на педаль тормоза, преобразуется гидравлическим цилиндром в усилие торможения.

Это усилие равномерно распределяется между наружной и внутренней тормозными колодками, которые прижимаются к тормозному диску, образуя тормозное усилие.

Задние барабанные тормоза Шевроле Авео - Обе тормозные колодки барабанных тормозов прижимаются к поршням колесного цилиндра с помощью верхней и нижней стяжных пружин.

Передняя тормозная колодка Chevrolet Aveo обеспечивает основное тормозное усилие при вращении колеса в переднем направлении, задняя - при вращении колеса назад.

Тормозное усилие передается через тормозной щит, на котором крепятся колодки, к рычагу задней подвески. Регулировка зазора между колодками и барабаном Шевроле Авео производится автоматически и происходит каждый раз при нажатии на педаль тормоза.

Антиблокировочная система (ABS) - АБС служит для обеспечения максимально возможной в конкретных дорожных условиях интенсивности торможения (а значит, минимального тормозного пути) при сохранении устойчивости и управляемости автомобиля.

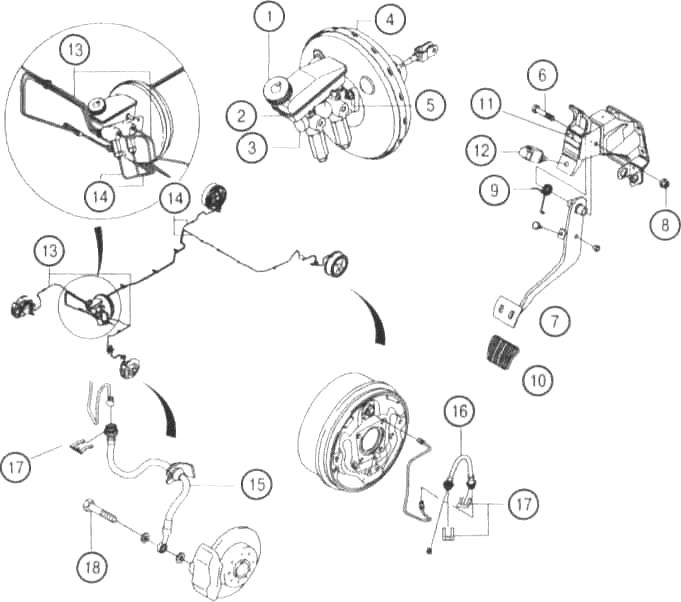

Рис.23. Компоненты системы тормозов (без АБС) Шевроле Авео

1. Пробка заливного отверстия питающего бачка гидравлической системы тормозов, 2. Питающий бачок гидравлической системы, 3. Главный тормозной цилиндр Chevrolet Aveo, 4. Вакуумный усилитель, 5. Гайка крепления главного тормозного цилиндра к вакуумному усилителю, 6. Болт - ось педали тормоза, 7. Педаль, 8. Гайка болта-оси педали тормоза, 9. Возвратная пружина педали, 10. Резиновая накладка педали, 11. Кронштейн педали тормоза, 12. Выключатель стоп-сигнала, 13. Передние тормозные трубки, 14. Трубки задних тормозов, 15. Шланг переднего тормоза, 16. Шланг заднего тормоза, 17. Фиксирующие скобы тормозных шлангов, 18. Полый винт крепления тормозного шланга к переднему тормозному цилиндру

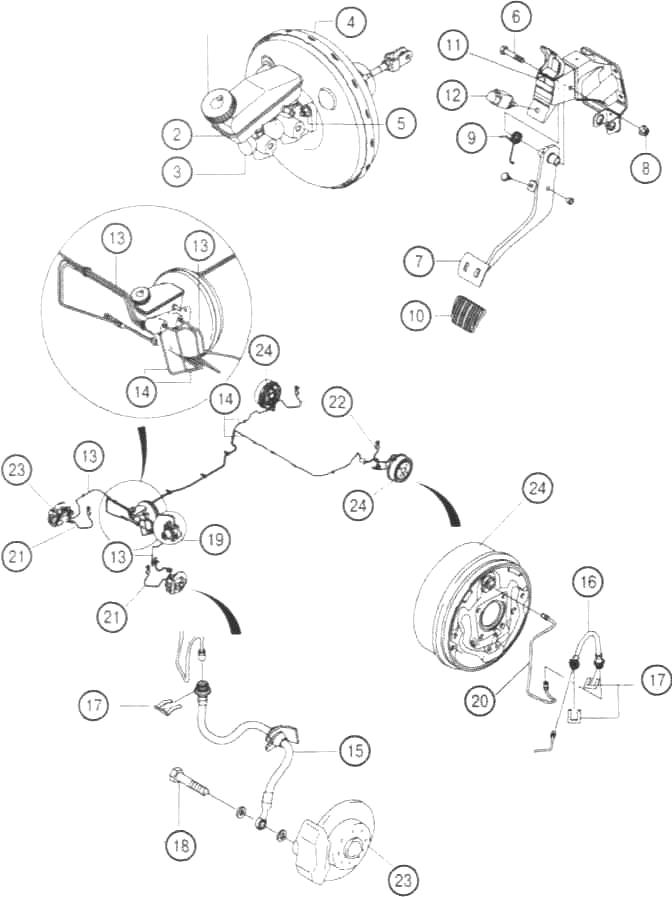

Рис.24. Тормозная система автомобилей Шевроле Авео с АБС

1. Пробка заливного отверстия питающего бачка гидравлической системы тормозов, 2. Питающий бачок гидравлической системы, 3. Главный тормозной цилиндр, 4. Вакуумный усилитель, 5. Гайка крепления главного тормозного цилиндра к вакуумному усилителю, 6. Болт-ось педали тормоза 7. Педаль, 8. Гайка болта-оси педали тормоза, 9. Возвратная пружина педали, 10. Резиновая накладка педали, 11. Кронштейн педали тормоза, 12. Выключатель стоп-сигнала, 13. Передние тормозные трубки, 14. Трубки задних тормозов Chevrolet Aveo, 15. Шланг переднего тормоза, 16. Шланг заднего тормоза, 17. Фиксирующие скобы тормозных шлангов, 18. Полый винт крепления тормозного шланга к переднему тормозному цилиндру, 19. Электронно-гидравлический блок системы ABS, 20. Металлическая трубка заднего тормозного цилиндра, 22. Датчики частоты вращения передних колес с проводами, 22. Датчики частоты вращения задних колес с проводами, 23. Передний дисковый тормоз, 24. Задний тормоз барабанного типа

Передний дисковый тормоз Шевроле Авео

Технические характеристики переднего дискового тормоза Шевроле Авео

Минимальная толщина тормозного диска - 18 мм

Биение тормозного диска - 0,06 мм

Диаметр тормозного диска - 236 (256) мм

Толщина нового тормозного диска Chevrolet Aveo - 20 (24) мм

Минимальный допустимый диаметр поршня суппорта - 52 (54) мм

Минимальная толщина накладки тормозных колодок - 7 мм

Замена передних тормозных колодок Шевроле Авео

Рис.25. Замена передних тормозных колодок Шевроле Авео

1. Корпус поршня тормозного суппорта, 2. Винт крепления направляющей тормозного суппорта 27 Нм, 3. Тормозная колодка Chevrolet Aveo

Поднимите автомобиль.

Отметьте взаимные положения колеса и ступицы и снимите передние колеса.

Выкрутите винт крепления нижней направляющей суппорта. При установке затяните винт моментом 27 Нм.

Оттяните корпус поршня тормозного суппорта вверх.

Снимите передние тормозные колодки Шевроле Авео. При вдавливании поршня тормозного суппорта следите за тем, чтобы не повредить пыльник поршня.

Установка производится в обратном порядке. При необходимости вдавите поршень тормозного суппорта.

Снятие и установка тормозного суппорта Шевроле Авео

Поднимите автомобиль. Отметьте положение передник колес относительно ступиц и снимите колеса.

Выкрутите винты крепления кронштейна тормозного суппорта Шевроле Авео к поворотному кулаку. При установке затяните моментом 95 Нм.

Снимите тормозной суппорт в сборе.

Установка производится в обратном порядке.

Разборка и сборка тормозного суппорта Шевроле Авео

Снимите суппорт Шевроле Авео в сборе.

Открутите винты крепления направляющих суппорта и извлеките направляющие суппорта.

Снимите тормозные колодки вместе с пружинами.

Выкрутите клапан удаления воздуха из корпуса тормозного суппорта.

Сжатым воздухом вытолкните поршень из корпуса суппорта Шевроле Авео.

Снимите наружный пыльник поршни тормозного суппорта.

Извлеките внутреннее уплотнение из полости корпуса суппорта.

Замена тормозных дисков Шевроле Авео

Всегда меняйте одновременно оба тормозных диска новыми.

Снимите тормозной суппорт в сборе и зафиксируйте его так, чтобы не возникало нагрузки на тормозной шланг.

Открутите винты крепления тормозного диска к ступице переднего колеса. При установке затяните моментом 4Нм.

Снимите тормозной диск Шевроле Авео. Установка производится в обратном порядке.

Задний барабанный тормоз Шевроле Авео

Технические характеристики заднего барабанного тормоза Шевроле Авео

Внутренний диаметр тормозного барабана - 200 мм

Максимально допустимый внутренний диаметр тормозного барабана - 201 мм

Максимально допустимая овальность - 0,04 мм

Минимальная толщина накладок тормозных колодок - 0,5 мм

Регулировка заднего барабанного тормоза Шевроле Авео

Зазор в задних тормозных колодках Шевроле Авео является саморегулирующимся.

По мере износа тормозных колодок, при увеличении зазора рабочего хода колодок регулирующий механизм (при увеличении хода тормозных колодок, хода пружины регулировочного механизма достаточно повернуть регулировочную гайку на один зуб) поворачивает зубчатую регулировочную гайку на угол, достаточный для восстановления правильного зазора.

При установке тормозного барабана нужно установить такую длину регулирующей распорки, чтобы тормозные колодки не препятствовали установке тормозного барабана.

Для регулирования зазора между колодками и барабаном Шевроле Авео следует привести в действие регулирующий механизм, нажав на педаль тормоза достаточное количество раз (не менее 10 раз), до тех пор, пока не прекратится звук колебания регулировочной пружины на регулировочной гайке.

После регулировки заднего барабанного тормоза необходимо произвести регулировку натяжения троса стояночного тормоза.

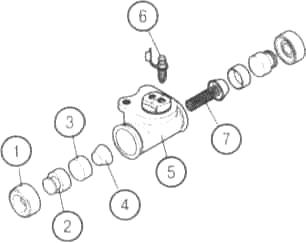

Рис.26. Схема гидравлического цилиндра заднего барабанного тормоза Шевроле Авео

1. Колпачок, 2. Поршень, 3. Манжета, 4. Чашка пружины, 5. Корпус гидравлического цилиндра, 6. Клапан удаления воздуха, 7. Пружина

Замена задних тормозных колодок Шевроле Авео

Поднимите автомобиль. Снимите задние колеса.

Ослабьте трос стояночного тормоза.

Открутите гайку и снимите и барабан. При установке затяните гайку моментом 190 Нм

Отсоедините возвратную пружину передней (установленной перед осью заднего колеса) задней тормозной колодки Шевроле Авео.

Снимите верхнюю стяжную пружину.

Снимите пружины, прижимающие задние колодки к тормозному щиту, для чего нажмите на наружную шайбу пружины и, повернув шайбу на четверть оборота, выведите ее из зацепления со стяжным пальцем пружины.

Извлеките регулируемую распорную штангу.

Снимите задние тормозные колодки Шевроле Авео с нижней стяжной пружиной.

Установка производится в обратном порядке. После снятия и установки тормозного барабана и тормозных колодок выполните регулировку заднего барабанного тормоза.

Ручной тормоз Шевроле Авео

Регулировка рычага ручного (стояночного) тормоза Шевроле Авео:

Отпустите рычаг стояночного тормоза. Сдвиньте передние сиденья вперед.

Извлеките заглушки отверстий, винтов крепления кожуха консоли стояночного тормоза.

Открутите винты крепления кожуха консоли стояночного тормоза Шевроле Авео. Снимите кожух консоли.

Полностью открутите регулировочную гайку.

Открутите винты крепления узла рычага ручного тормоза к кузову автомобиля.

Отсоедините разъем выключателя индикатора ручного тормоза.

Извлеките узел рычага стояночного тормоза в сборе. Установка производится в обратном порядке.

Регулировка тросов ручного тормоза Шевроле Авео:

Отпустить рычаг стояночного тормоза.

Снимите задние колеса. Снимите тормозные барабаны.

Удалите стопорное кольцо троса стояночного тормоза с обеих сторон автомобиля Chevrolet Aveo.

Снимите пластмассовую втулку.

Демонтируйте трос ручного тормоза Шевроле Авео с рычага привода тормозной колодки и со щита барабанного тормоза.

Открутите винты крепления троса стояночного тормоза к кронштейну на заднем мосту.

Отсоедините крепления тросов от кузова, открутив винты.

Отсоедините крепления оболочек тросов от кронштейна и наконечники тросов от уравнителя натяжения тросов.

Снимите тросы. Установка начинается с соединения тросов с барабанными тормозами, а далее производится в порядке обратном снятию.

Регулировка стояночного тормоза Шевроле Авео:

Отрегулируйте задние барабанные тормоза. Отпустите ручной тормоз Шевроле Авео.

Произведите проверку тросов стояночного тормоза на свободное перемещение.

Подвиньте вперед передние сиденья, чтобы обеспечить достаточное рабочее пространство.

Подковырните и снимите пластмассовые крышки, которые прикрывают отверстия доступа к винтам крепления крышки консоли стояночного тормоза с кронштейнами тоннеля.

Открутите винты крепления крышки консоли стояночного тормоза к кронштейнам тоннеля.

Поднимите крышку консоли, получая доступ к рычагу привода стояночного тормоза и регулировочной гайке.

Частично поднимите автомобиль.

Поворачивайте регулировочную гайку на рычаге ручного тормоза Шевроле Авео до тех пор, пока колеса не станут поворачиваться с трудом.

Ослабляйте гайку до момента начала свободного вращения задних колес.

Опустите автомобиль.

Установите крышку консоли стояночного тормоза, закрутите винты и установите заглушки. Установите передние сиденья в исходное положение.
