Детали блока и головки блока цилиндров двигателя Шевроле Авео

Разборка головки блока цилиндров двигателя 1.5 sohc F15S3

Снимите головку цилиндров вместе с впускным и выпускным коллектором.

Снимите датчик температуры охлаждающей жидкости.

Демонтируйте теплозащитный экран выпускного коллектора. Снимите выпускной коллектор.

Снимите прокладку выпускного коллектора. Снимите шпильки крепления выпускного коллектора.

Уберите свечи зажигания. Снимите впускной коллектор.

Снимите прокладку впускного коллектора. Выкрутите шпильки впускного коллектора.

Открутите винты корпуса термостата. Удалите корпус термостата.

Демонтируйте прокладку термостата и термостат.

Используя устройство для сжатия пружин клапана, сожмите пружины клапана Шевроле Авео.

Извлеките сухари и снимите верхние тарелки пружин клапанов.

Снимите пружины клапанов. Удалите маслосъемные колпачки.

Снимите клапаны. Снимите центровочные втулки корпуса распределительного вала.

Для описываемых двигателей 1.5 sohc F15S3 автомобилей Шевроле Авео производитель предусматривает восстановление пары «направляющая втулка - шток клапана» применением клапанов с ремонтными размерами штоков.

При этом изношенная втулка восстанавливается методом развертывания до ремонтных размеров.

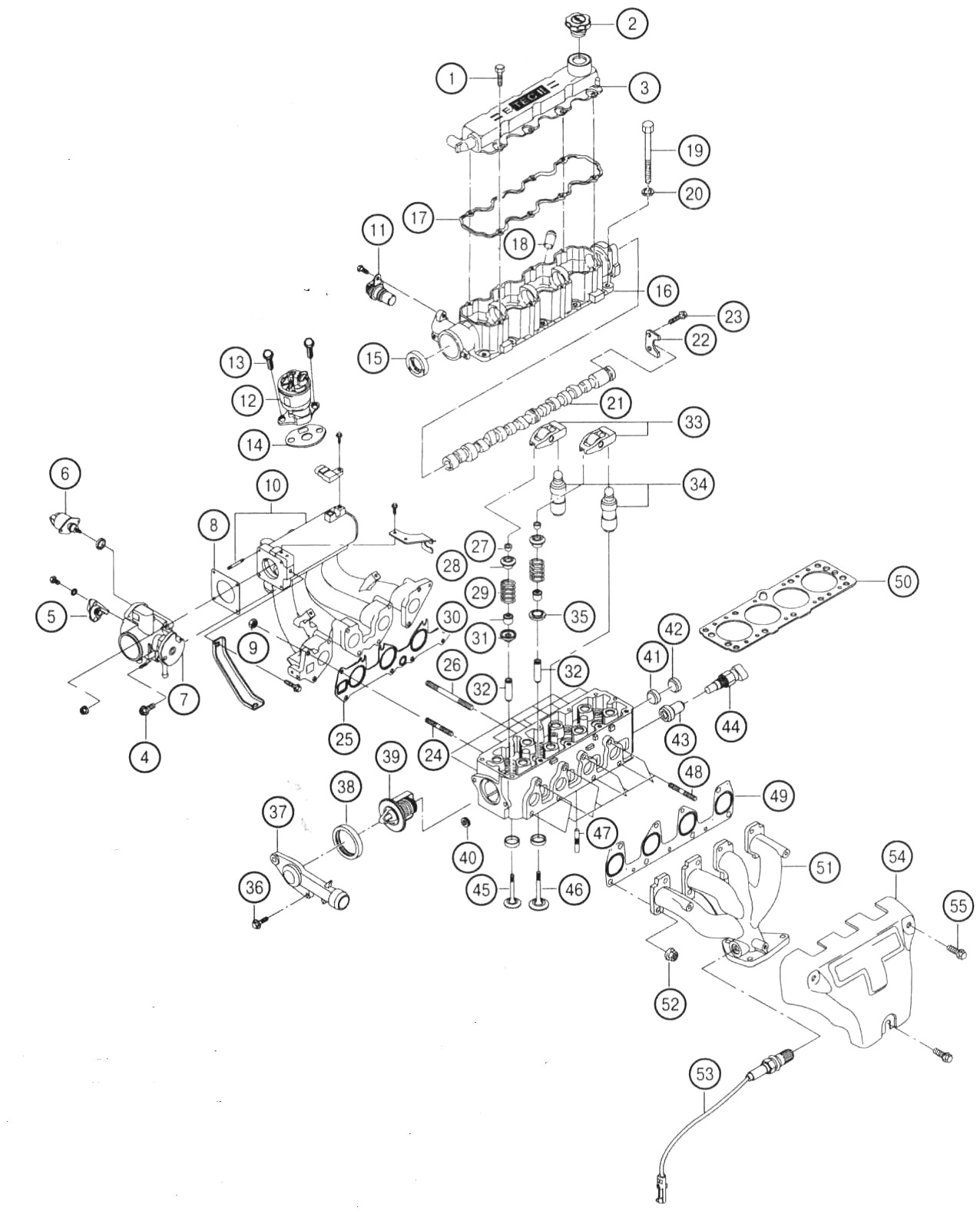

Детали головки блока цилиндров двигателя Шевроле Авео

1. Винт; 2. Крышка маслозаливного отверстия; 3. Клапанная крышка; 4. Винт крепления корпуса дроссельной заслонки; 5. Датчик положения дроссельной заслонки; 6. Клапан управления подачей воздуха в режиме холостого хода; 7. Корпус дроссельной заслонки; 8. Прокладка корпуса дроссельной заслонки; 9. Гайка крепления впускного коллектора; 10. Впускной коллектор; 11. Датчик положения распределительного вала; 12. Клапан управления рециркуляцией отработавших газов; 13. Винт крепления клапана управления рециркуляцией отработавших газов; 14. Прокладка клапана управления рециркуляцией отработавших газов; 15. Сальник распредвала Chevrolet Aveo; 16. Корпус подшипников распределительного вала; 17. Прокладка клапанной крышки; 18. Трубка вентиляции картера; 19. Винт крепления головки блока цилиндров; 20. Шайба винта крепления головки блока цилиндров; 21. Распределительный вал; 22. Пластина осевого фиксатора распределительного вала; 23. Винт крепления пластины осевого фиксатора распределительного вала; 24. Шпилька крепления впускного коллектора (короткая); 25. Прокладка впускного коллектора; 26. Шпилька крепления впускного коллектора (длинная); 27. Сухари крепления пружины на штоке клапана; 28. Верхняя тарелка клапанной пружины; 29. Клапанная пружина; 30. Маслосъемный колпачок клапана; 31. Седло выпускного клапана; 32. Направляющая втулка клапана; 33. Роликовый нажимной рычаг
клапана (рокер); 34. Регулировочная опора (с гидрокомпенсатором) роликового нажимного рычага клапана; 35. Нижняя тарелка пружины впускного клапана Chevrolet Aveo; 36. Винт крепления корпуса термостата; 37. Корпус термостата; 38. Уплотнительная кольцевая прокладка корпуса термостата; 39. Термостат; 40. Винтовая пробка; 41. Заглушка масляной магистрали; 42. Заглушка масляной магистрали; 43. Переходник датчика температуры охлаждающей жидкости (ОЖ); 44. Датчик температуры охлаждающей жидкости (ОЖ); 45. Выпускной клапан; 46. Впускной клапан; 47. Сливной масляный канал; 48. Шпилька крепления выпускного коллектора; 49. Прокладка выпускного коллектора; 50. Прокладка головки блока цилиндров; 51. Выпускной коллектор; 52. Гайка крепления выпускного коллектора; 53. Датчик кислорода (состава отработавших газов); 54. Тепловой экран выпускного коллектора; 55. Винт крепления теплового экрана выпускного коллектора.

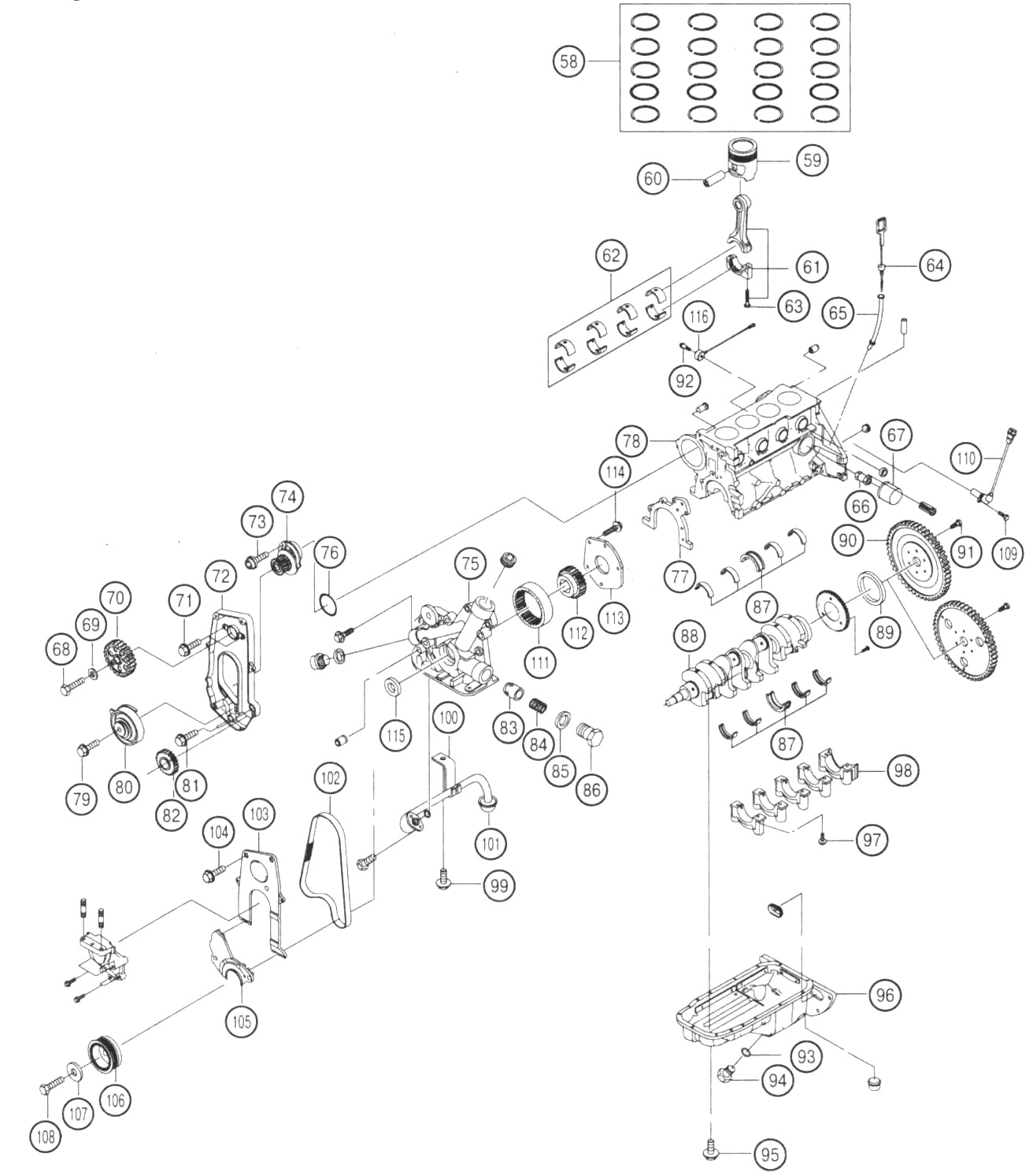

Детали блока цилиндров Шевроле Авео

58 - Комплект поршневых колец; 59 - Поршень; 60 - Поршневой палец; 61-Шатун; 62- Комплект шатунных вкладышей; 63 - Винт крепления крышки шатунного подшипника; 64 - Щуп уровня масла; 65 - Направляющая трубка щупа уровня масла; 66 - Соединитель масляного фильтра; 67 - Масляный фильтр; 68 - Винт крепления зубчатого шкива распределительного вала; 69 - Шайба винта крепления зубчатого шкива распредвала; 70 - Зубчатый шкив распределительного вала; 71 - Винт крепления задней части кожуха привода ГРМ Chevrolet Aveo; 72 - Задняя часть кожуха привода ГРМ; 73 - Винт крепления насоса охлаждающей жидкости; 74 - Насос охлаждающей жидкости; 75 - Масляный насос; 76 - Уплотнительное кольцо насоса охлаждающей жидкости; 77 - Прокладка корпуса масляного насоса; 78 - блок цилиндров; 79 - Винт крепления роликового автоматического натяжного устройства ремня ГРМ двигателя 1.5 sohc F15S3; 80 - Роликовое автоматическое натяжное устройство ремня ГРМ; 81 - Винт крепления
зубчатого шкива коленчатого вала; 82 - Зубчатый шкив коленчатого вала; 83 - Поршень предохранительного перепускного клапана масляного насоса; 84 - Пружина предохранительного перепускного клапана масляного насоса; 85 - Уплотнительное кольцо масляного насоса; 86 - Винтовая пробка предохранительного перепускного клапана масляного насоса; 87 - Комплект вкладышей коренных подшипников коленчатого вала; 88 - Коленчатый вал; 89 - Задний сальник коленчатого вала; 90 - Маховик (для АКПП); 91 - Винт крепления маховика (для АКПП); 92 - Винт крепления акустического датчика детонации; 93 - Шайба сливной пробки поддона маляного картера; 94 - Сливная пробка поддона масляного картера; 95 - Винт крепления поддона масляного картера; 96 - Поддон масляного картера; 97 - Винт крепления крышки коренного подшипника коленчатого вала; 98 - Крышка коренного подшипника коленчатого вала; 99 - Винт крепления кронштейна маслоприемника масляного насоса; 100 - Кронштейн маслоприемника масляного насоса; 101 -Трубка маслоприемника масляного насоса; 102 - Ремень привода ГРМ Chevrolet Aveo; 103 - Верхняя часть кожуха привода ГРМ; 104 - Винт крепления верхней части кожуха привода ГРМ; 105 - Нижняя часть кожуха привода ГРМ; 106 - Шкив коленчатого вала; 107 - Шайба винта крепления шкива коленчатого вала; 108 - Винт крепления шкива коленвала; 109 - Винт крепления датчика положения коленвала двигателя 1.5 sohc F15S3; 110 - Датчик положения коленчатого вала; 111 - Наружный ротор масляного насоса; 112-Внутренний ротор масляного насоса; 113 - Задняя крышка масляного насоса; 114 - Винт крепления задней крышки масляного насоса; 115 - Уплотнитель масляного насоса; 116 - Акустический датчик детонации

Распредвал двигателя Шевроле Авео

Подъем кулачков впускных клапанов - 6,12 мм

Подъем кулачков выпускных клапанов - 6,12мм

Торцевое биение - 0,09-0,21 мм

Наружный диаметр шейки распределительного вала двигателя 1.5 sohc F15S3

№1 - 39,445 мм

№2 - 39,700 мм

№3 - 39,945 мм

№4 - 40,200 мм

№5 - 40,445 мм

Наружный диаметр подшипника

№1 - 39,500 мм

№2 - 39,750 мм

№3 - 40,000 мм

№4 - 40,250 мм

№5 - 40,500 мм

Клапанный механизм двигателя Шевроле Авео

Способ регулирования привода клапанов - Гидравлический компенсатор зазора в приводе клапанов

Угол конуса рабочей поверхности клапана (между образующей и плоскостью головки) - 45"

Угол конуса рабочей поверхности седла клапана - 45'

Опорное биение (макс,все) - 0,03 мм

Торцевое биение (макс, все) - 0,03 мм

Ширина рабочей поверхности седла: Впускное отверстие - 1,3-1,5 мм / Выпускное отверстие - 1,6-1,8 мм

Внутренний диаметр направляющей втулки клапана - 7,030-7,050 мм

Диаметр штока клапана двигателя Шевроле Авео - 7 мм

Диаметр тарелки клапана: Впускной - 38,0 мм / Выпускной - 31,0 мм

Длина пружины клапана при нагрузке: Открытый клапан 625 +25 Н - 21,5 мм / Закрытый клапан 275 + 15Н - 31,5мм

Осмотр и проверка клапана двигателя Шевроле Авео

Осмотрите клапан на предмет износа, смятия верхнего торца штока.

Осмотрите канавки сухарей клапанов и масляного уплотнителя на предмет износа.

Проверьте головки клапанов на наличие прогаров и трещин.

Осмотрите штоки клапанов на наличие износа, задиров и царапин.

Проверьте шток клапана - он не должен иметь искривлений.

Осмотрите запирающий конус клапана Chevrolet Aveo.

Если выработка контактного конуса настолько велика, что восстановление поверхности даст острую кромку на стыке конической и плоской поверхностей головки клапана, следует заменить клапан.

Осмотрите пружину клапана. Если концы пружины клапана не параллельны, замените пружину клапана. Измерьте высоту пружины клапана. Если высота пружины клапана не соответствует спецификациям, замените пружину клапана.

Осмотрите опорные поверхности пружины клапана на предмет износа или образования канавок. Замените, если необходимо.

Притирка клапанов двигателя Шевроле Авео

Если выработка запирающего конуса клапана не слишком велика, следует притереть клапан к восстановленному запирающему конусу седла клапана (как правило, при работе клапана запирающая поверхность шатунных подшипников становится шире: до 4-5 мм).

Если при этом на конусе нет глубокой канавки, то возможна притирка клапана к восстановленному седлу без шлифовки конуса.

Притирка клапана Шевроле Авео осуществляется при помощи специальных притирочных паст на основе корунда.

При этом клапан, установленный в направляющую втулку, совершает возвратно-поступательные движения с одновременным поворотом вправо-влево, попеременно.

Такие движения необходимы для образования косых притирочных линий, располагающихся крест-накрест. В процессе притирки следует периодически поворачивать клапан в седле для обеспечения равномерности притирки.

Притирку можно считать завершенной, когда на запирающей поверхности клапана образуется равномерная матово-серая кольцевая полоса контакта, равная по ширине запирающей поверхности седла.

Сборка головки блока цилиндров Шевроле Авео

Установите центровочные втулки корпуса распределительного вала.

Смажьте штоки клапанов моторным маслом. Установите клапаны.

Установите маслосъемные колпачки. Установите пружины клапанов.

Сожмите пружины клапана и установите сухари. Установите клапанную крышку.

Смонтируйте термостат. Установите корпус термостата.

Установите винты корпуса термостата двигателя Шевроле Авео и затяните их моментом 20 Нм.

Установите шпильки впускного коллектора. Установите прокладку впускного коллектора.

Установите впускной коллектор и затяните гайки моментом 25 Нм.

Установите свечи зажигания и затяните моментом 40 Нм.

Закрутите шпильки выпускного коллектора. Установите прокладку выпускного коллектора двигателя 1.5 sohc F15S3.

Смонтируйте выпускной коллектор и затяните гайки моментом 25 Нм.

Установите теплозащитный экран выпускного коллектора и затяните винты моментом 15Нм.

Поставьте датчик температуры охлаждающей жидкости и затяните моментом 20 Нм.

Установите головку цилиндров вместе с впускным коллектором и выпускным коллектором.
