Детали рулевого управления Шевроле Лачетти

Рулевое управление автомобиля Шевроле Лачетти состоит из рулевого колеса со встроенной в него подушкой безопасности, травмобезопасной рулевой колонки, промежуточного вала, рулевого механизма с тягами и наконечниками, насоса и бачка гидроусилителя руля с трубопроводами.

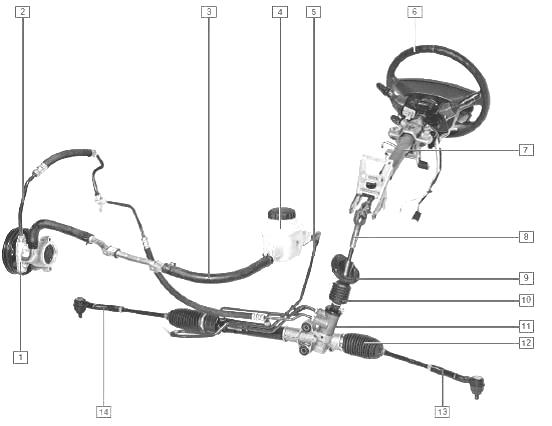

Рис.46. Рулевое управление Шевроле Лачетти

1 — насос гидроусилителя рулевого управления; 2 — нагнетательная магистраль; 3 — наполнительная магистраль; 4 — бачок гидроусилителя рулевого управления Chevrolet Lacetti; 5 — сливная магистраль; 6 — рулевое колесо; 7 — рулевая колонка; 8 — промежуточный вал рулевого управления; 9 — уплотнитель промежуточного вала; 10 — пыльник шарнира; 11 — механизм рулевая рейка; 12 — чехол рулевого механизма; 13 — левая рулевая тяга; 14 — правая рулевая тяга

Рулевая колонка Chevrolet Lacetti прикреплена к щитку передка двумя гайками (сверху) и двумя болтами (снизу), а также к каркасу панели приборов - двумя гайками.

Рис.47. Рулевая колонка Шевроле Лачетти

1 — кронштейн крепления колонки к щитку передка; 2 — внутренняя труба; 3 — наружная труба; 4 — кронштейн крепления колонки к каркасу панели приборов; 5 — механизм регулировки наклона колонки; 6 — вал рулевого управления

На шлицах вала рулевого управления Шевроле Лачетти, расположенного в колонке, установлено рулевое колесо, закрепленное центральной гайкой.

Вал рулевого управления, через промежуточный вал, имеющий два карданных шарнира, соединяется с механизмом рулевой рейки.



Рис.48. Промежуточный вал рулевого управления Шевроле Лачетти

1 — нижний карданный шарнир; 2 — пыльник; 3 — уплотнитель; 4 — верхний карданный шарнир

Конструкция промежуточного вала рулевого управления Шевроле Лачетти позволяет изменять (укорачивать) его длину при столкновении.

Механизм типа рулевая рейка Шевроле Лачетти - Картер механизма крепится к подрамнику передней подвески болтом и шпилькой (с гайкой), проходящими через резинометаллические втулки, вставленные в отверстия картера, а труба картера — скобой через резиновую подушку.

В резьбовые отверстия торцов рейки ввернуты корпусы шарниров рулевых тяг.

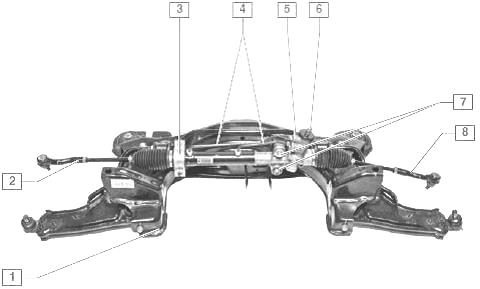

Рис.49. Рулевая рейка Шевроле Лачетти

1 — подрамник; 2 — наконечник правой рулевой тяги; 3 — скоба крепления трубы картера; 4 — соединительные трубки гидроусилителя; 5 — картер механизма; 6 — вал-шестерня; 7 — болт и гайка со шпилькой крепления картера; 8 — наконечник левой рулевой тяги

На наружные резьбовые концы рулевых тяг Шевроле Лачетти навернуты наконечники, шаровые шарниры которых соединены с поворотными кулаками управляемых колес.

Длина рулевой тяги в сборе с наконечником изменяется вращением тяги при ослабленной затяжке контргайки. Это позволяет регулировать схождение управляемых колес автомобиля.

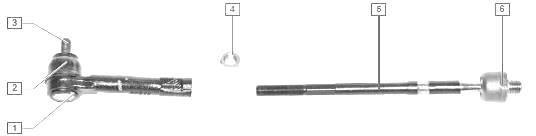

Рис.50. Рулевая тяга Шевроле Лачетти с наконечником

1 — наконечник; 2 — пыльник; 3 — палец шарового шарнира наконечника; 4 — контргайка; 5 — тяга; 6 — шарнир тяги

Шаровые шарниры наконечника рулевой тяги и самой тяги Шевроле Лачетти имеют неразборную конструкцию и не требуют пополнения запаса смазки, заложенной внутрь на весь срок их службы.

Гидроусилитель рулевого управления ГУР Шевроле Лачетти встроен в рулевой механизм.

В систему гидравлического усилителя также входят: бачок, лопастной насос, трубки сливной, нагнетательной и наполнительной магистралей.

Запас рабочей жидкости гидроусилителя рулевого управления находится в бачке, расположенном в моторном отсеке и закрепленном на стенке полки для аккумуляторной батареи.

Для контроля уровня жидкости на полупрозрачном корпусе бачка нанесены метки MIN и MAX.

Насос ГУР Шевроле Лачетти закреплен на общем кронштейне блока цилиндров двигателя, к которому также крепятся натяжной ролик ремня привода вспомогательных агрегатов и компрессор кондиционера.

Шкив насоса приводится во вращение поликлиновым ремнем от шкива коленчатого вала двигателя.

Рабочая жидкость из бачка забирается насосом ГУР Шевроле Лачетти и подается под высоким давлением к распределительному устройству (распределителю), расположенному в картере рулевого механизма и механически соединенному с валом рулевого управления.

На зубчатой рулевой рейке Шевроле Лачетти закреплен поршень гидроцилиндра. При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливной магистралью.

При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги поворотных кулаков поворачивает управляемые колеса автомобиля.

При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

На части автомобилей Chevrolet Lacetti применяется система рулевого управления с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости автомобиля.

На малой скорости система обеспечивает максимальное усиление для облегчения поворотов и маневрирования при парковке.

На высокой скорости усиление рулевого управления уменьшается для повышения курсовой устойчивости автомобиля. Система выполняет эти задачи за счет изменения расхода жидкости через насос.

Электронный блок системы рулевого управления Шевроле Лачетти (закреплен на кронштейне панели приборов, под вещевым ящиком) получает сигналы: о скорости — от блока системы управления двигателем; об угле поворота рулевого колеса (для расчета угловой скорости рулевого колеса) — от датчика, расположенного в нижней части вала рулевого управления.

Обработав сигналы, блок выдает управляющий сигнал на электромагнитный игольчатый клапан насоса, который регулирует расход рабочей жидкости
через насос.

Прокачка системы гидроусилителя рулевого управления Шевроле Лачетти

Прокачиваем систему гидроусилителя руля ГУР Шевроле Лачетти после разгерметизации, связанной с ремонтом отдельных ее элементов, и при снижении эффективности работы системы из-за попадания в нее воздуха. Перед прокачкой необходимо устранить причину попадания воздуха в систему.

Прокачку гидросистемы ГУР Шевроле Лачетти выполняем в следующей последовательности:

- Повернув рулевое колесо влево до упора, открываем крышку бачка гидроусилителя руля Chevrolet Lacetti и доливаем рабочую жидкость в бачок до отметки MIN.

- Пускаем двигатель. Проверяем уровень жидкости в бачке при работе двигателя на средних оборотах. При необходимости доливаем ее до отметки MIN.

- Несколько раз поворачиваем рулевое колесо влево и вправо, но не до упора, следя при этом, чтобы уровень рабочей жидкости в бачке не опускался ниже минимально допустимого уровня.

- Возвращаем управляемые колеса в положение прямолинейного движения и даем двигателю поработать еще 2–3 минуты.

- Проверяем работу гидроусилителя при движении автомобиля Шевроле Лачетти. Нормальная работа гидроусилителя не должна сопровождаться шумом.

- Еще раз проверяем уровень жидкости в бачке.

После прогрева и стабилизации температуры рабочей жидкости ее уровень должен находиться на отметке MAX, а в холодном состоянии — не опускаться ниже отметки MIN. При необходимости доливаем жидкость до отметки MIN.
