Техобслуживание топливной системы Шевроле Нива

Запас топлива находится в баке, расположенном под задним сиденьем. Бак топливной системы Шевроле Нива состоит из двух сваренных между собой стальных штампованных частей.

В пробке заливной горловины встроены клапаны, предотвращающие деформацию бака при изменении давления внутри него. Наливная труба и гравитационный клапан выполнены единым блоком из пластмассы и соединены с баком тремя резиновыми шлангами разного диаметра.

Шланг большего диаметра (наливной трубы) служит для заливки топлива, среднего – для вентиляции топливного бака, а меньшего – для слива конденсата топлива из гравитационного клапана в бак.



Рис.10. Топливная система двигателя Шевроле Нива

1 — адсорбер; 2 — топливный фильтр; 3 — тройник; 4 — шланг подвода паров топлива к адсорберу; 5 — шланг наливной трубы; 6 — сливной шланг; 7 — наливная труба; 8 — гравитационный клапан; 9 — вентиляционный шланг; 10 — топливный модуль; 11 — топливный бак; 12 — форсунки; 13 — топливная рампа; 14 — дроссельный узел; 15 — электромагнитный клапан продувки адсорбера

Вентиляционный шланг предназначен для отвода воздуха, вытесняемого из бака при заправке, и для отвода паров бензина через гравитационный клапан в адсорбер системы улавливания паров топлива.

Гравитационный клапан при опрокидывании автомобиля предотвращает попадание топлива из бака в моторный отсек через шланг подвода паров топлива к адсорберу.

Топливный насос Шевроле Нива

В баке установлен модуль топливного насоса (бензонасоса) Шевроле Нива, в состав которого входят топливный насос, регулятор давления топлива и датчик указателя уровня топлива.

Для доступа к топливному модулю под подушкой заднего сиденья в крышке топливного бака выполнен лючок.



Рис.11. Модуль бензонасоса Шевроле Нива

1 — корпус модуля; 2 — регулятор давления топлива; 3 — крышка модуля; 4 — топливный насос; 5 — датчик указателя уровня топлива; 6 — поплавок датчика указателя уровня топлива

Датчик указателя уровня топлива прикреплен к корпусу модуля бензонасоса Шеви Нива и представляет собой переменный резистор, сопротивление которого изменяется в зависимости от перемещения рычага поплавка, отслеживающего уровень топлива.

Датчик указателя уровня топлива выдает сигналы на указатель и сигнализатор, расположенные в комбинации приборов.

Топливный насос Шевроле Нива – электрический, погружного типа. Электродвигатель насоса коллекторный, с двумя постоянными магнитами, расположенными на статоре. Под нагрузкой потребляет ток до 6 А. Насос вихревого типа.

При вращении крыльчатки бензонасоса, имеющей большее количество лопастей, создается завихрение топлива, в результате чего наращивается его кинетическая энергия, вызывающая повышение давления.



Рис.12. Датчик указателя уровня топлива Шевроле Нива

1 — колодки проводов; 2 — резистор; 3 — ползунок; 4 — рычаг поплавка; 5 — поплавок

Топливо, проходя через бензонасос Шевроле Нива во время его работы, смазывает и охлаждает насос. Топливный насос расположен внутри корпуса топливного модуля.

На входе в бензонасос установлен сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе.

Насос выполнен неразборным, и при выходе из строя его нужно заменить. Насос включается по команде контроллера системы управления (при включении зажигания) через реле.

От топливного насоса Шеви Нива топливо под давлением подается к топливному фильтру. Топливный фильтр тонкой очистки – неразборный, в металлическом корпусе с бумажным фильтрующим элементом, обеспечивающим тонкость очистки топлива до 10 мкм.

Фильтр прикреплен на кронштейне к днищу кузова справа перед топливным баком. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

После фильтра в нагнетающую магистраль топливной системы Шевроле Нива встроен тройник, через который топливо подводится к топливной рампе с форсунками и регулятору давления топлива, расположенному в топливном модуле.

Регулятор давления топлива поддерживает давление топлива в топливной рампе в заданных пределах.

Закреплен на крышке топливного модуля и представляет собой клапан, реагирующий на давление топлива. Клапан открывается при превышении давления топлива в магистрали, стравливая часть топлива обратно в бак.

При включенном зажигании и неработающем двигателе давление топлива в рампе должно составлять от 3,6 до 4,0 бар. Регулятор давления неразборный, при выходе из строя подлежит замене.

Снятие и разборка модуля топливного насоса Шевроле Нива

Сбрасываем давление в топливной системе Шеви Нива. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Нажав на фиксаторы наконечника трубки слива топлива снимаем наконечник со штуцера крышки топливного модуля.

Аналогично отсоединяем от другого штуцера крышки топливного модуля наконечник трубки подачи топлива. Отворачиваем восемь гаек крепления прижимной пластины топливного модуля. Снимаем со шпилек горловины бака пружинные шайбы.

Поднимая и поворачивая модуль топливного насоса Шевроле Нива, аккуратно (чтобы не повредить) выводим поплавок датчика указателя уровня топлива из отверстия в баке.

Сняв с крышки топливного модуля прижимную пластину, сливаем оставшееся в модуле топливо в заранее приготовленную емкость.

Соединение крышки топливного модуля с баком уплотнено резиновым кольцом. Во избежание попадания предметов в топливный бак закрываем его горловину куском картона.

Разборку бензонасоса Шевроле Нива выполняем на верстаке. При необходимости замены уплотнительных колец регулятора давления топлива или самого регулятора отсоединяем наконечник провода «массы» от вывода на корпусе регулятора.

Поддев отверткой, вынимаем скобу крепления регулятора давления топлива. Пассатижами вынимаем регулятор из гнезда крышки модуля. Снимаем два уплотнительных резиновых кольца регулятора.

Устанавливаем регулятор давления топлива в обратной последовательности. Уплотнительные кольца регулятора заменяем новыми. Перед установкой уплотнительных колец регулятора наносим на кольца тонкий слой моторного масла.

Для замены датчика указателя уровня топлива или топливного насоса Шеви Нива регулятор давления топлива снимать не нужно.

С внутренней стороны крышки модуля отверткой отжимаем фиксирующую пластину общей колодки проводов и отсоединяем колодку проводов от разъема крышки.

Нажав на фиксатор, отсоединяем колодку проводов от топливного насоса. Для снятия датчика указателя уровня топлива отжимаем два фиксатора датчика и сдвигаем датчик по пазам корпуса в сторону крышки.

Снимаем датчик указателя уровня топлива с колодками проводов. Устанавливаем датчик указателя уровня топлива в обратной последовательности.

При замене бензонасоса Шевроле Нива датчик указателя уровня топлива лучше снять, чтобы не повредить его. Отверткой поддеваем сливную трубку и отсоединяем ее от корпуса модуля.

Нажав четыре фиксатора держателя насоса, снимаем крышку топливного модуля в сборе с держателем и топливным насосом. Снимаем с направляющей стойки крышки пружину.

Поддев отверткой снимаем сетчатый фильтр. Вынимаем стопорную шайбу из щели корпуса сетчатого фильтра. Отверткой отжимаем пластмассовую защелку держателя и пальцем выталкиваем топливный насос из держателя.

Нагреваем пластиковую гофрированную трубку на патрубке бензонасоса Шевроле Нива над емкостью с кипящей водой и снимаем трубку с патрубка насоса.

В корпусе топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса. Сборку и установку топливного модуля проводим в обратной последовательности.

При установке сетчатого фильтра обратите внимание на состояние стопорной шайбы, если она помята, ее необходимо выправить или заменить. Наконечники топливных трубок надеваем на штуцеры крышки модуля бензонасоса Шеви Нива до щелчков фиксаторов.

Перед закрытием крышки лючка топливного модуля необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и пускаем двигатель.

Топливная рампа и форсунки Шевроле Нива

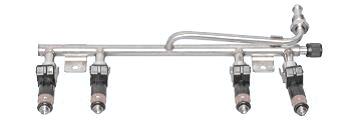

Рис.13. Топливная рампа Шевроле Нива

Топливная рампа Шевроле Нива представляет собой металлическую трубку с установленными на ней форсунками. Рампа прикреплена к впускной трубе двумя винтами. Топливо под давлением подается в полость рампы, а оттуда – через форсунки в каналы впускной трубы.

Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании.

Во входном штуцере каждой форсунки установлен индивидуальный топливный фильтр. Управляет работой форсунок контроллер.

Рис.14. Форсунка Шевроле Нива с уплотнительными кольцами

Форсунки Шевроле Нива уплотняются в рампе и во впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами.

На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые под давлением впрыскивается топливо.

При обрыве или замыкании обмотки форсунки последнюю следует заменить.

Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

Снятие топливной рампы и форсунок Шевроле Нива

Работу проводим на холодном двигателе. Сбрасываем давление в топливной системе Шевроле Нива. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем ресивер.

Сжав пружинный фиксатор колодки жгута проводов, отсоединяем колодку от разъема форсунки. Аналогично отсоединяем колодки жгута проводов от других форсунок и отводим жгут проводов от рампы.

Отсоединить рампу от топливопровода Шеви Нива можно двумя способами. При первом способе отворачиваем штуцер трубки рампы, удерживая таким же ключом за шестигранник верхний наконечник шланга подачи топлива в рампу.

Снимаем наконечник шланга с трубки рампы. Соединение верхнего наконечника шланга и трубки рампы уплотнено резиновым кольцом, надетым на трубку.

При другом способе сжав пружинный фиксатор отсоединяем нижний наконечник шланга от наконечника топливной трубки. Отворачиваем два винта крепления рампы к впускной трубе.

Тянем рампу Шевроле Нива вдоль осей форсунок и, преодолевая сопротивление резиновых уплотнительных колец форсунок, вынимаем все четыре форсунки из отверстий впускной трубы. Для снятия форсунки отверткой сдвигаем фиксатор форсунки и снимаем его.

Покачивая форсунку, вынимаем ее из рампы. Поддев отверткой с тонким лезвием, снимаем уплотнительные кольца с корпуса форсунки и распылителя.

Уплотнительные кольца форсунки Шевроле Нива одинаковые. Аналогично демонтируем другие форсунки. Установку форсунок проводим в обратной последовательности.

Резиновые уплотнительные кольца заменяем новыми и при установке наносим на них тонкий слой моторного масла. Момент затяжки винтов крепления рампы — 9–13 Нм, а штуцера трубки рампы — 20–34 Нм.

Узел дроссельной заслонки Шевроле Нива



Рис.15. Элементы подвода воздуха к дроссельному узлу Шевроле Нива

1 — резиновый рукав подвода воздуха к дроссельному узлу; 2 — корпус датчика массового расхода воздуха; 3 — воздушный фильтр; 4 — воздухозаборник

Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр, датчик массового расхода воздуха и гофрированные резиновые рукава.

Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный.

Узел дроссельной заслонки Шеви Нива представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки.



Рис.16. Узел дроссельной заслонки Шевроле Нива

1 — датчик положения дроссельной заслонки; 2 — регулятор холостого хода; 3 — штуцер продувки адсорбера; 4 — канал подвода воздуха к регулятору холостого хода; 5 — дроссельная заслонка; 6 — штуцер вентиляции картера (контура холостого хода); 7 — сектор привода дроссельной заслонки; 8 — штуцеры блока подогрева

Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.

При нажатии педали «газа» дроссельная заслонка Шевроле Нива открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается контроллером в зависимости от расхода воздуха).

При работе двигателя на холостом ходу (дроссельная заслонка закрыта) контроллер управляет подачей воздуха с помощью регулятора холостого хода.

Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан. Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки.

Для увеличения частоты вращения коленчатого вала на холостом ходу контроллер подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана.

Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет регулятором, снижая токсичность отработавших газов: при торможении двигателем происходит резкое закрытие дроссельной заслонки Шевроле Нива, в этом случае регулятор увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси.

Это способствует снижению выбросов углеводородов и окиси углерода. Регулятор холостого хода неразборный и при выходе из строя подлежит замене.

Пройдя дроссельный узел, воздух поступает во впускной трубопровод, состоящий из двух частей – ресивера и впускной трубы, по отдельным четырем каналам которой воздух подводится к впускным каналам головки блока цилиндров.

Снятие привода дроссельной заслонки Шевроле Нива и замена троса

Снимаем экран двигателя. Выводим резиновую муфту оболочки троса из прорези кронштейна. Поддев отверткой пружинный фиксатор троса в секторе снимаем фиксатор. Повернув против часовой стрелки сектор привода дроссельной заслонки Шевроле Нива, выводим из него наконечник троса.

Отсоединяем пластмассовый держатель оболочки троса от кронштейна. Аналогично отсоединяем еще два держателя. В салоне автомобиля поддеваем отверткой наконечник троса и снимаем его с пальца рычага педали «газа».

В моторном отсеке вынимаем наконечник оболочки троса из резиновой втулки щитка передка. Поддев отверткой резиновую втулку, вынимаем ее из щитка передка. Вынимаем трос привода дроссельной заслонки Шеви Нива.

Устанавливаем трос привода дроссельной заслонки в обратной последовательности. При сборке регулируем привод так, чтобы при отпущенной или нажатой до упора педали заслонка, соответственно, была полностью закрыта или полностью открыта.

Для регулировки привода вынимаем муфту оболочки троса из отверстия кронштейна и снимаем запорную скобу. Регулировку проводим, выбирая положение резиновой муфты на наконечнике оболочки троса. Фиксируем муфту на наконечнике оболочки запорной скобой.

Для снижения токсичности двигателя Шевроле Нива в топливной системе применяется система улавливания паров топлива, которая включает в себя адсорбер, электромагнитный клапан его продувки, соединительные трубки и шланги.

В адсорбер, расположенный в моторном отсеке слева перед щитком передка, пары топлива поступают из топливного бака по трубке через штуцер адсорбера (с надписью TANK).

В адсорбере пары поглощаются и удерживаются активированным углем при неработающем двигателе.

Второй штуцер адсорбера (с надписью AIR) соединен с атмосферой, а третий (с надписью PURGE), через электромагнитный клапан продувки адсорбера, – с дроссельным узлом.

Электромагнитный клапан продувки адсорбера Шевроле Нива установлен на кронштейне ресивера впускного трубопровода. При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с дроссельным узлом.

Контроллер, управляя электромагнитным клапаном, осуществляет продувку адсорбера, после того как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру (управляющий датчик концентрации кислорода должен быть прогрет до необходимой температуры).

Электромагнитный клапан сообщает полость адсорбера с узлом дроссельной заслонки Шевроле Нива и происходит продувка сорбента: пары бензина смешиваются с воздухом, отводятся через дроссельный узел во впускной трубопровод и далее в цилиндры двигателя.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов контроллера и тем интенсивнее продувка.
