Техобслуживание и ремонт тормозной системы Шевроле Круз

Замена главного тормозного цилиндра Шевроле Круз

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отверните пробку бачка главного тормозного цилиндра Шевроле Круз и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем.

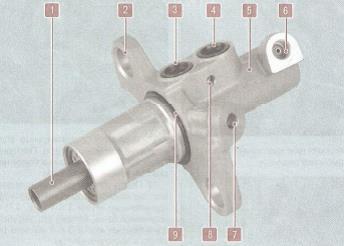

Рис. 30. Главный тормозной цилиндр Шевроле Круз

1 - толкатель поршней; 2 - фланец крепления цилиндра; 3,4 - соединительные втулки; 5 - корпус тормозного цилиндра; 6, 7 - соединительные отверстия трубопроводов; 8 - отверстие под болт крепления бачка; 9 - резиновое уплотнительное кольцо

Отверните гайки крепления тормозных трубопроводов к главному тормозному цилиндру Шевроле Круз и отведите трубопроводы в сторону.

Отверните две гайки фланца 2 (см рис. 30) крепления главного тормозного к вакуумному усилителю тормозов и снимите главный тормозной цилиндр.

Если в процессе эксплуатации наблюдалось подтекание тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра Chevrolet Cruze.

Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Установите главный тормозной цилиндр Шевроле Круз и все снятые детали в порядке, обратном снятию.

Замена тормозных шлангов Шевроле Круз

Заменяйте шланги и трубопроводы, если на них обнаружены повреждения. Кроме того, рекомендуем в профилактических целях заменять шланги через каждые 150 тыс, км пробега или 5 лет эксплуатации автомобиля (в зависимости оттого, что наступит раньше), даже если они внешне не повреждены.

На автомобиле Chevrolet Cruze применяют четыре тормозных шланга - два (задние) - для соединения трубопроводов с рабочими цилиндрами задних тормозных механизмов и два (передние) - для соединения трубопроводов с рабочими цилиндрами передних тормозных механизмов.

Снимите промежуточный наконечник шланга, закрепленный на кронштейне амортизаторной стойки.

Отверните гайку крепления тормозного трубопровода Шевроле Круз к переднему тормозному шлангу и отсоедините шланг.

Для предотвращения полного вытекания жидкости из гидропривода сразу же заглушите отверстие трубопровода любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

Выверните болт-штуцер крепления нижнего наконечника шланга к рабочему цилиндру тормозного механизма переднею колеса Chevrolet Cruze и снимите шланг.

Обратите внимание на две медные уплотнительные шайбы, расположенные по обеим сторонам наконечника шланга. При сборке замените эти шайбы новыми.

Установите новый шланг в порядке, обратном снятию.

Тормозные механизмы передних колес Шевроле Круз

Заменяйте тормозные колодки передних тормозных механизмов Шевроле Круз только комплектом из 4 штук (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра.

Если уровень близок к метке «МАХ», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.

Выверите болт крепления нижнего направляющего пальца суппорта. Поднимите суппорт вверх.

Снимите внутреннюю и наружную тормозные колодки Шевроле Круз.

Снимите с направляющей колодок нижнюю и верхнюю фиксирующие пружины.

Для того чтобы уменьшить вибрацию тормозных колодок Шевроле Круз при вращении колес, в пазах направляющей колодок установлены удерживающие пластины. При замене колодок заменяйте их новыми.

Утопите поршень в рабочий цилиндр с помощью раздвижных пассатижей.

При каждой замене тормозных колодок Шевроле Круз в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца, а также перемещение суппорта относительно направляющей тормозных колодок.

Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого извлеките направляющий палец, смажьте его консистентной смазкой, а затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол.

Установите направляющие пальцы в порядке, обратном снятию.

Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали Шевроле Круз в порядки, обратном снятию. Для исключения самоотворачивания болта крепления направляющего пальца суппорта смажьте его резьбу перед установкой анаэробным фиксатором резьбы.

Аналогично замените тормозные колодки тормозного механизма левого переднего колеса.

Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

Замена суппорта тормозного механизма переднего колеса Шевроле Круз

Снимите переднее колесо со стороны заменяемого суппорта.

Выверните болт-штуцер и отсоедините от суппорта тормозной шланг.

Выверните болты крепления направляющей колодок к поворотному кулаку Шевроле Круз

Снимите суппорт в сборе

Установите суппорт Шевроле Круз в порядке, обратном снятию.

Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы. При установке тормозного шланга используйте только новые медные шайбы.

После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов.

Замена тормозного диска механизма переднего колеса Шевроле Круз

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените тормозной диск Шевроле Круз.

В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Минимально допустимая толщина тормозного диска механизма переднего колеса Шевроле Круз - 24 мм. Если толщина одного из дисков меньше указанного значения, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

Снимите колесо со стороны заменяемого диска.

Выверните болты крепления направляющих колодок к поворотному кулаку Шевроле Круз.

Снимите суппорт в сборе, не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга

Выверните винт крепления диска к ступице и снимите диск.

Перед установкой тормозного диска Шевроле Круз тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

Несколько раз нажмите до упора на педаль тормоза. Это необходимо для того, чтобы выбрать зазоры а тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

Установите колесо.

Регулировка стояночного тормоза Шевроле Круз

В автомобиле Chevrolet Cruze применяется система стояночных тормозных тросов с системой автоматического натяжения. При необходимости натяжение тросов стояночной тормозной системы можно ослаблять и восстанавливать, например, для обслуживания дисковых тормозных механизмов или стояночной тормозной системы.

Несколько раз поднимите и полностью опустите рычаг стояночного тормоза.

Убедитесь в том, что рычаг стояночного тормоза Шевроле Круз полностью опущен.

Включите зажигание. Убедитесь в том, что лампа неисправности тормозной системы не горит.

Если сигнальная лампа неисправности тормозной системы Chevrolet Cruze горит, убедитесь в том, что рычаг стояночного (ручного) тормоза полностью опущен на ограничителе и отсутствует слабина тросов стояночного тормозного механизма.

При полностью опущенном рычаге стояночного (ручного) тормоза Шевроле Круз проверьте рычаги стояночного тормозного механизма на задних суппортах. Рычаги должны находиться на упорах в корпусах суппортов. Если рычаги не находятся на упорах, возможно заедание.

Поднимайте до упора и опускайте рычаг стояночного тормоза 3-5 раз, чтобы натяжитель тросов выбрал слабину тросов стояночной тормозной системы Chevrolet Cruze.

Поднимите до упора рычаг стояночного тормоза.

Попытайтесь провернуть задние колеса - колеса должны быть заторможены.

Полностью опустите рычаг ручного тормоза Шевроле Круз.

Убедитесь в том, что стояночный тормоз опущен, проворачивая колеса. Колеса должны вращаться свободно, без подтормаживания.

Опустите автомобиль с подъемника или домкрата.

Снятие и установка рычага привода ручного тормоза Шевроле Круз

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Поднимите заднюю часть облицовки тоннеля пола.

Отсоедините наконечник троса стояночного тормоза Шевроле Круз от уравнителя.

Выверните болт крепления и снимите выключатель сигнальной лампы включения стояночного тормоза.

Отожмите фиксаторы и отсоедините жгут проводов от выключателя сигнальной лампы включения ручного тормоза Шевроле Круз.

Отверните четыре гайки крепления рычага стояночного тормоза и снимите рычаг

Перед установкой на автомобиль смажьте консистентной смазкой зубчатый сектор рычага.

Установите рычаг привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
