Обзор двигателя F14D4/F14D3 автомобиля Шевроле Лачетти

Двигатель F14D4, F14D3 автомобилей Шевроле Лачетти, Шевроле Авео бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов.

Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1–3–4–2, отсчет — от шкива привода вспомогательных агрегатов.

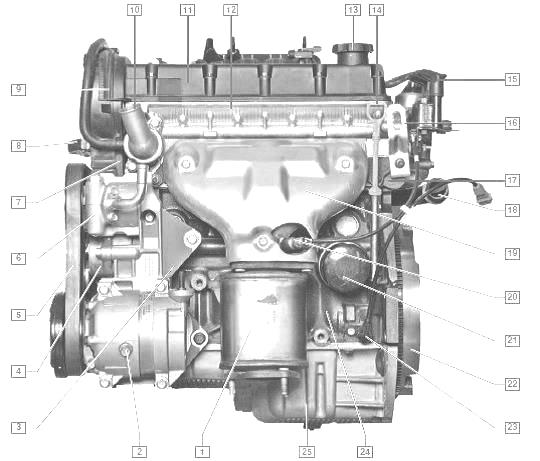

Рис.1. Двигатель F14D4, F14D3 Шевроле Авео, Шевроле Лачетти (вид спереди)

1 — каталитический нейтрализатор отработавших газов; 2 — компрессор кондиционера; 3 — кронштейн навесных агрегатов; 4 — натяжное устройство ремня привода вспомогательных агрегатов; 5 — ремень привода вспомогательных агрегатов; 6 — насос гидроусилителя руля; 7 — задняя крышка привода ГРМ; 8 — кронштейн правой опоры силового агрегата; 9 — верхняя передняя крышка привода ГРМ; 10 — крышка термостата; 11 — крышка головки блока цилиндров; 12 — головка блока цилиндров Chevrolet Lacetti; 13 — крышка маслозаливной горловины; 14 — указатель уровня масла (масляный щуп); 15 — катушка зажигания; 16 — рым; 17 — выпускной коллектор; 18 — подводящая труба насоса охлаждающей жидкости; 19 — теплозащитный кожух выпускного коллектора; 20 — управляющий датчик концентрации кислорода; 21 — масляный фильтр; 22 — маховик; 23 — датчик положения коленчатого вала; 24 — блок цилиндров; 25 — поддон картера

Система питания двигателя Шевроле Лачетти — фазированный распределенный впрыск топлива.

Двигатель F14D4, F14D3 Шевроле Авео, Шевроле Лачетти с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора через кронштейн крепится к блоку цилиндров, а левая и задняя — к картеру коробки передач.

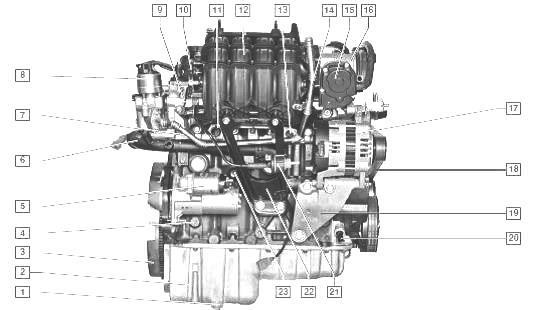

Рис.2. Двигатель F14D4, F14D3 Шевроле Авео, Шевроле Лачетти (вид слева)

1 — маховик; 2 — поддон картера; 3 — блок цилиндров; 4 — каталитический нейтрализатор отработавших газов; 5 — выпускной коллектор; 6 — указатель уровня масла; 7 — крышка маслозаливной горловины; 8 — катушка зажигания; 9 — головка блока цилиндров; 10 — клапан рециркуляции отработавших газов; 11 — форсунка; 12 — топливная рампа; 13 —исполнительный механизм cистемы изменения длины впускного тракта; 14 — впускной трубопровод Chevrolet Lacetti; 15 — датчик температуры воздуха на впуске; 16 — трубка подвода паров топлива от клапана продувки адсорбера к впускному трубопроводу; 17 — генератор; 18 — клапан продувки адсорбера; 19 — кронштейн впускного трубопровода; 20 — стартер; 21 — подводящая труба насоса охлаждающей жидкости

Справа на двигателе Шевроле Лачетти, Шевроле Авео F14D4, F14D3 расположены: привод газораспределительного механизма и насоса охлаждающей жидкости (зубчатым ремнем); привод вспомогательных агрегатов — генератора, компрессора кондиционера и насоса гидроусилителя руля (поликлиновым ремнем с автоматическим натяжным устройством); масляный насос.

Слева расположены: катушки зажигания и клапан рециркуляции отработавших газов.



Рис.3. Двигатель F14D4, F14D3 Шевроле Авео, Шевроле Лачетти (вид справа)

1 — поддон картера; 2 — шкив привода вспомогательных агрегатов; 3 — датчик давления масла; 4 — кронштейн генератора; 5 — генератор; 6 — клапан продувки адсорбера; 7 — блок датчика положения дроссельной заслонки и регулятора холостого хода; 8 — дроссельный узел; 9 — шланг подвода охлаждающей жидкости к дроссельному узлу; 10 — верхняя передняя крышка привода ГРМ Chevrolet Lacetti; 11 — кронштейн блока цилиндров для крепления правой опоры силового агрегата; 12 — крышка термостата; 13 — нижняя передняя крышка привода ГРМ; 14 — шкив насоса гидроусилителя руля; 15 — ремень привода вспомогательных агрегатов; 16 — ролик автоматического натяжного устройства ремня привода вспомогательных агрегатов; 17 — шкив компрессора кондиционера; 18 — кронштейн вспомогательных агрегатов; 19 — масляный насос

Спереди: выпускной коллектор; каталитический нейтрализатор отработавших газов; масляный фильтр; указатель уровня масла; датчик положения коленчатого вала; насос гидроусилителя руля (справа вверху); компрессор кондиционера (справа внизу).

Сзади на двигателе Шевроле Лачетти, Шевроле Авео F14D4, F14D3 впускной трубопровод с дроссельным узлом, датчиками абсолютного давления и температуры воздуха на впуске, механизмом изменения длины впускного тракта, топливной рампой с форсунками; генератор (вверху справа); стартер (внизу слева), датчик недостаточного давления масла;клапан продувки адсорбера; датчик детонации; подводящая труба насоса охлаждающей жидкости; датчик указателя температуры охлаждающей жидкости.

Сверху: свечи зажигания, датчик фаз.



Рис.4. Двигатель F14D4, F14D3 Шевроле Авео, Шевроле Лачетти (вид сзади)

1 — пробка маслосливного отверстия; 2 — поддон картера; 3 — маховик; 4 — блок цилиндров; 5 — стартер; 6 — подводящая труба насоса охлаждающей жидкости; 7 — головка блока цилиндров; 8 — клапан рециркуляции отработавших газов; 9 — топливная рампа; 10 — исполнительный механизм изменения длины впускного тракта; 11 — патрубок подвода охлаждающей жидкости к радиатору печки; 12 — впускной трубопровод; 13 — датчик температуры охлаждающей жидкости; 14 — трубка подвода отработавших газов к впускному трубопроводу; 15 — блок датчика положения дроссельной заслонки и регулятора холостого хода Chevrolet Lacetti; 16 — дроссельный узел; 17 — генератор; 18 — ремень привода вспомогательных агрегатов; 19 — кронштейн генератора; 20 — датчик недостаточного давления масла; 21 — клапан продувки адсорбера; 22 — кронштейн впускного трубопровода; 23 — датчик детонации

Блок цилиндров двс Шевроле Лачетти, Шевроле Авео отлит чугуна, цилиндры расточены непосредственно в блоке. Рубашка охлаждения двигателя и масляные каналы выполнены в теле блока цилиндров.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами.

Отверстия в блоке цилиндров под подшипники обрабатываются с установленными крышками, поэтому крышки невзаимозаменяемы и промаркированы на наружной поверхности номерами (счет от шкива привода ГРМ).

Коленвал Шевроле Лачетти, Шевроле Авео — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами, отлитыми заодно с ним. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием.

Коренные и шатунные шейки коленчатого вала соединяют каналы, расположенные в теле вала. Осевое перемещение коленчатого вала ограничено двумя вкладышами с упорными буртиками третьего коренного подшипника.

На переднем конце (носке) коленвала Chevrolet Lacetti установлены: зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов.

К фланцу коленчатого вала двс Шевроле Лачетти, Шевроле Авео шестью болтами прикреплен маховик. Он отлит из чугуна и имеет напрессованный стальной зубчатый венец для пуска двигателя стартером.

Шатуны Шевроле Лачетти, Шевроле Авео — кованые стальные, двутаврового сечения. Своими нижними (разъемными) головками шатуны соединены через вкладыши с шатунными шейками коленчатого вала, а верхними головками — с помощью поршневых пальцев — с поршнями.

Поршни — из алюминиевого сплава. Отверстие под поршневой палец смещено относительно оси симметрии поршня на небольшую величину к задней стенке блока цилиндров.

В верхней части поршня Шевроле Лачетти, Шевроле Авео проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосъемное составное (два диска и расширитель). Поршневые пальцы стальные, трубчатого сечения.

В отверстиях поршней пальцы установлены с зазором, а в верхних головках шатунов — с натягом (запрессованы).

Головка блока цилиндров двс Шевроле Лачетти, Шевроле Авео отлита из алюминиевого сплава, общая для всех четырех цилиндров. Головка центрируется на блоке двумя втулками и крепится десятью болтами.

Между блоком и головкой блока цилиндров установлена уплотнительная прокладка. На противоположных сторонахголовки блока цилиндров расположены окна впускных и выпускных каналов. Свечи зажигания установлены по центру каждой камеры сгорания.



Рис.5. Головка блока цилиндров Шевроле Лачетти в сборе

1 — распределительный вал впускных клапанов; 2 — распределительный вал выпускных клапанов

В верхней части головки блока цилиндров F14D4, F14D3 Chevrolet Lacetti установлены два распределительных вала, изготовленных из чугуна. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные.

На валу выполнены восемь кулачков — соседняя пара кулачков одновременно управляет двумя клапанами (впускными или выпускными) каждого цилиндра.

Опоры (подшипники) распределительных валов (по пять опор для каждого вала) выполнены разъемными. Отверстия в опорах обрабатываются в сборе с крышками.

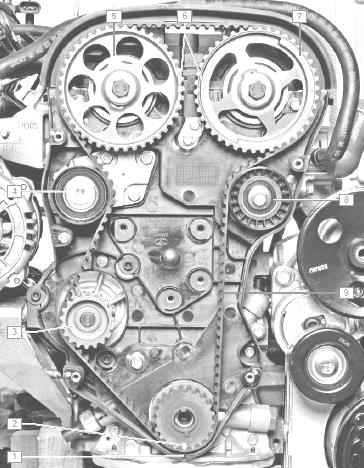

Рис.6. Привод ГРМ (газораспределительного механизма) Шевроле Лачетти

1 — метка на задней крышке привода ГРМ; 2 — метка на зубчатом шкиве коленчатого вала; 3 — шкив насоса охлаждающей жидкости; 4 — ролик натяжного устройства ремня; 5 — шкив распределительного вала впускных клапанов; 6 — метки на шкивах распределительных валов; 7 — шкив распределительного вала выпускных клапанов; 8 — опорный ролик ремня; 9 — ремень

Привод распредвалов двс Шевроле Лачетти — зубчатым ремнем от шкива коленчатого вала. Полуавтоматическое натяжное устройство обеспечивает требуемое натяжение ремня в процессе эксплуатации.

Клапаны Шевроле Лачетти в головке блока цилиндров расположены в два ряда, V-образно, по два впускных и два выпускных клапана на каждый цилиндр. Клапаны стальные, выпускные — с тарелкой из жаропрочной стали и наплавленной фаской.

Диаметр тарелки впускного клапана больше, чем выпускного. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки, изготовленные из маслостойкой резины.

Клапан Chevrolet Lacetti закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями.

Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана.



Рис.7. Распредвал Шевроле Лачетти

1 — проточка и отверстие для подвода масла внутрь вала; 2 — отверстия для подвода масла к подшипникам

Клапаны приводятся в действие кулачками распределительного вала через гидротолкатели. Для работы гидротолкателей в головке блока цилиндров выполнены каналы, подводящие к ним моторное масло.

При работе двигателя Шевроле Лачетти (F14D4, F14D3) масло под давлением заполняет внутреннюю полость гидротолкателя и перемещает его плунжерную пару, компенсируя тепловой зазора в приводе клапана. Таким образом, обеспечивается постоянный контакт между толкателем и кулачком распределительного вала.

Смазка двигателя F14D4, F14D3 Шевроле Лачетти — комбинированная. Под давлением масло подается к коренным и шатунным подшипникам коленчатого вала, парам «опора–шейка распределительного вала» и гидротолкателям. Давление в системе создает масляный насос с шестернями внутреннего зацепления и редукционным клапаном.

Масляный насос прикреплен к блоку цилиндров справа. Ведущая шестерня насоса установлена на носке коленчатого вала.

Насос через маслоприемник забирает масло из поддона картера и через масляный фильтр подает его в главную масляную магистраль блока цилиндров, от которой отходят масляные каналы к коренным подшипникам коленчатого вала и канал подвода масла к головке блока цилиндров.

Для смазки подшипников распределительных валов масло по каналам в головке блока цилиндров подводится к первым (со стороны привода ГРМ) опорам валов.

Через проточку и сверление, выполненные на первой шейке, масло попадает внутрь вала и далее по сверлениям в шейках — к другим подшипникам вала.

Масляный фильтр Шевроле Лачетти — полнопоточный, неразборный, снабжен перепускным и противодренажным клапанами. Разбрызгиванием масло подается на поршни, стенки цилиндров и кулачки распределительного вала. Излишнее масло через каналы головки блока цилиндров стекает в поддон картера.

Гидротолкатели Шевроле Лачетти очень чувствительны к качеству масла и его чистоте.

При наличии в масле механических примесей возможен быстрый выход из строя плунжерной пары гидротолкателя, что сопровождается повышенным шумом в газораспределительном механизме и интенсивным износом кулачков вала. Неисправный гидротолкатель ремонту не подлежит — его следует заменить.

Система вентиляции картера Шевроле Лачетти — принудительная, закрытого типа. Через каналы в головке блока цилиндров газы из картера двигателя попадают под крышку головки блока цилиндров.

Пройдя через маслоотделитель (расположенный в крышке головки блока цилиндров), газы очищаются от частиц масла и под действием разрежения поступают во впускной тракт двигателя по шлангам двух контуров: основного и контура холостого хода и затем — в цилиндры.

Через шланг основного контура картерные газы подводятся к дроссельному узлу на режимах частичных и полных нагрузок двигателя.

Через шланг контура холостого хода газы отводятся в пространство за дроссельной заслонкой, как на режимах частичных и полных нагрузок, так и на режиме холостого хода.
