Компоненты сцепления автомобилей Шевроле Авео

Технические характеристики сцепления Chevrolet Aveo

Тип - Однодисковое сухое
Наружный диаметр - 2,5 мм
Внутренний диаметр - 145 мм
Толщина - 3,4 мм
Применяемая жидкость - Тормозная жидкость DOT 4

Ведущие элементы сцепления Шевроле Авео

Ведущими элементами автомобилей Шевроле Авео являются две плоские отшлифованные поверхности. Одна из них - это задняя поверхность
маховика двигателя, а другая - нажимной диск (корзина).

Нажимной диск установлен в стальной корпус (корзину), который крепится болтами к маховику.

Ведомый элемент - это диск сцепления Шевроле Авео со шлицевой втулкой, которая свободно скользит вдоль шлицев входного вала и приводит его
во вращение. Ведомые и ведущие элементы удерживаются в контакте усилием пружины. Это усилие создается в узле нажимного диска.

Система выключения сцепления Chevrolet Aveo состоит из педали сцеплении, вала сцепления, вилки и выжимного подшипника. Когда прикладывается усилие к педали сцепления, вилкообразный поводок на ее оси и внутренний конец толкает выжимной подшипник.

Подшипник затем толкает отключающие рычаги в узле нажимного диска, выключая тем самым сцепление.

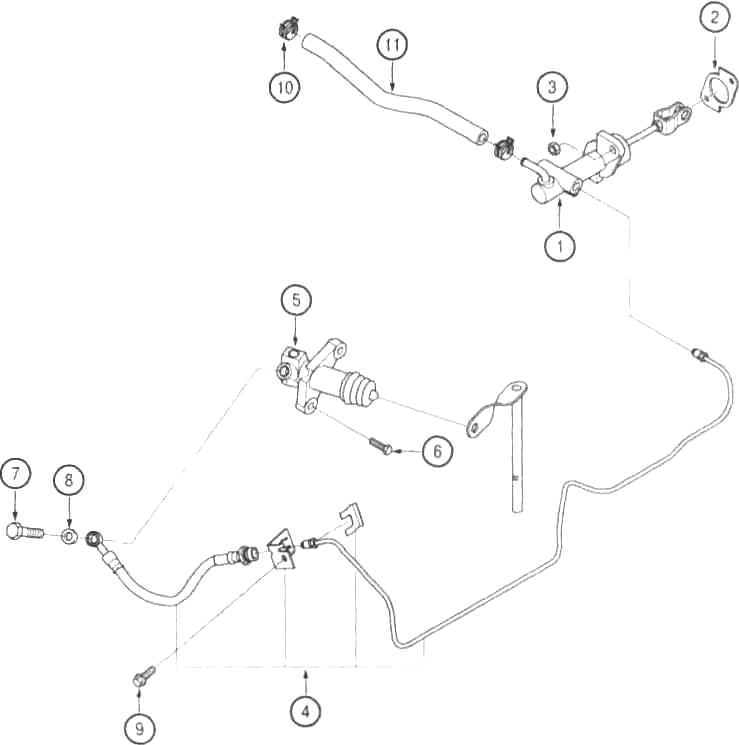

Рис.1. Сцепление Шевроле Авео

1.Главный цилиндр сцепления, 2.Прокладка главного цилиндра сцепления, 3.Гайка, 4.Трубка главного цилиндра сцепления, 5.Цилиндр выключения сцепления, 6.Болт, 7.Болт, 8.Шайба, 9.Болт, 10.Скоба, 11.Шланг бака резервуара

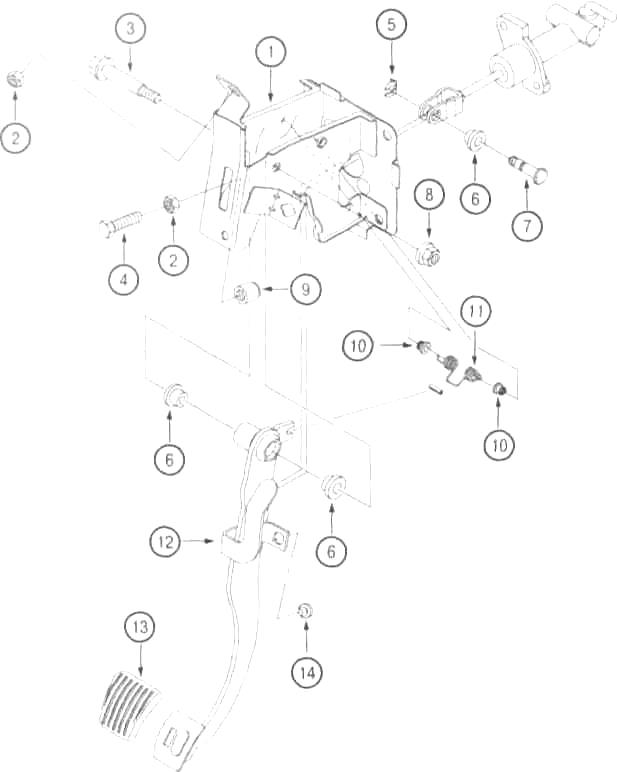

Рис.2. Педаль сцепления Шевроле Авео

1.Крепление педали сцепления, 2.Гайка, 3.Стержень педали, 4.Болт, 5.Е-образное кольцо, 6.Втулка, 7.Штифт, 8.Гайка, 9.Буфер педали сцепления, 10.Втулка, 11.Пружина вращения, 12.Педаль сцепления, 13.Подушка педали сцепления, 14.Буфер педали сцепления

Снятие педали сцепления Шевроле Авео

- Отсоедините отрицательный провод аккумулятора.

- Отсоедините возвратную пружину от педали сцепления.

- Снимите гайку, шайбу и ось педали.

- Снимите стопорную скобу и фиксирующий штифт штока толкателя.

- Снимите шток толкателя с педали сцепления.

- Снимите педаль сцепления.

Установка педали сцепления Шевроле Авео

- Установите педаль сцепления.

- Покройте шток толкателя универсальной смазкой.

- Установите шток толкателя на педаль сцепления,

- Установите стопорную скобу и фиксирующий штифт штока толкателя.

- Установите ось педали и затяните гайку с усилием 20 Нм.

Регулировка педали сцепления (гидравлический привод) Шевроле Авео

Определите свободный ход педали. Нажмите педаль слегка рукой и замерьте расстояние до точки, когда вы почувствуете сопротивление.

Отрегулируйте свободный ход педали. Ослабьте контргайку и поверните шток толкателя. Люфт педали должен быть в пределах от 10 до 12 мм. Затяните гайку после регулировки.

Замерьте ход педали сцепления Chevrolet Aveo. Нажмите педаль полностью до пола. Замерьте расстояние от начальной до конечной позиции.

Отрегулируйте ход педали. Ослабьте контргайку и поверните болт. Ход педали должен быть от 120 до 125 мм. Затяните контргайку после регулировки.

Регулировка момента выключения сцепления Шевроле Авео

- Потяните ручку ручного тормоза.

- Запустите двигатель на холостом ходу.

При перемещении рычага переключения передач в положение заднего хода медленно отпустите педаль сцепления и измерьте расстояние между точкой, когда шум не слышен, и точкой, когда сцепление Chevrolet Aveo полностью включено. Расстояние должно быть от 30 до 35 мм.

Если ход педали находится за пределами указанного значения, проверьте следующее: высоту педали сцепления, свободный ход педали сцепления, воздух в системе, крышку сцепления и нажимной диск сцепления.

Удаление воздуха из гидравлического привода сцепления Шевроле Авео

Удалите воздух из гидросистемы, попавший в нее при отсоединении труб для ремонта. Уровень жидкости в резервуаре сцепления/тормозов должен
поддерживаться на минимальном уровне или выше при удалении воздуха.

Присоедините к клапану прокачки эластичную прозрачную трубку. Поместите другой конец шланга в стеклянный сосуд, наполовину наполненный тормозной жидкостью.

Медленно сделайте прокачку педалью сцепления Chevrolet Aveo несколько раз.

При нажатии педали ослабьте винт отбора воздуха и подсадите, пока жидкость не начнет течь наружу. Закройте клапан прокачки.

Дополните бачок жидкостью до максимального уровня.

Снятие, проверка и установка нажимного диска (корзины) и ведомого диска сцепления Шевроле Авео

Отсоедините отрицательный провод аккумулятора,

Снимите КПП.

Снимите винты крепления нажимного диска и корзину сцепления Шевроле Авео

Снимите диск муфты сцепления с маховика.

Визуальная проверка ведомого диска сцепления Шевроле Авео:

- проверьте поверхность сцепления на наличие износа или маслянистого загрязнения,

- проверьте торсионную пружину на предмет повреждения или ослабления,

- проверьте диск сцепления на предмет коробления или изогнутости. После проверки замените диск сцепления при необходимости.

Проверка ведомого диска сцепления: замените диск сцепления, если измеренное значение находится ниже пределов. Глубина головки заклепки (предельное значение: 1,2 мм).

Проверка биения ведомого диска сцепления Шевроле Авео в направлении вращения:

- измерьте биение с помощью циферблатного индикатора,

- если биение превышает предельно допустимую величину, замените диск сцепления.

Проверка нажимного диска (корзины) сцепления Шевроле Авео

Проверьте палец пружины на предмет износа.

Проверьте поверхность корзины сцепления на предмет износа или трещин.

Проверьте поверхность на наличие масляного загрязнения. После проверки замените нажимной диск при необходимости.

Установка сцепления Шевроле Авео

Нанесите универсальную смазку на шлицы ступицы диска сцепления.

Выровняйте нажимной диск и диск муфты сцепления Шевроле Авео на маховике с помощью оправки.

Установите нажимной диск на маховик и затяните винты крепления нажимного диска моментом 15 Нм

Снимите центрующую оправку ведомого диска.

Снятие и установка главного цилиндра сцепления Шевроле Авео

Перед отсоединением шланга бака резервуара удалите жидкость из расширительного бачка.

Снимите блокирующую скобу.

Снимите фиксирующий штифт штока толкателя и шток толкателя.

Снимите хомут крепления шланга пополнения главного цилиндра.

Отсоедините шланг пополнения главного цилиндра сцепления Шевроле Авео.

Снимите напорную трубку главного цилиндра.

Открутите гайки крепления главного цилиндра сцепления.

Снимите главный цилиндр сцепления.

Установите главный цилиндр сцепления и затяните гайки крепления главного цилиндра моментом 22 Нм.

Соедините напорную трубку с главным цилиндром сцепления.

Подсоедините шланг пополнения главного цилиндра сцепления Шевроле Авео.

Закрепите шланг хомутом.

Установите фиксирующий палец штока толкателя и шток толкателя.

Установите блокирующую скобу.

Удалите воздух из системы.

Отрегулируйте положение педали сцепления.

Долейте жидкость в расширительный бачок до максимального уровня.

Снятие и установка рабочего цилиндра сцепления Шевроле Авео

- Открутите болт и отсоедините шланг от цилиндра выключения сцепления,

- Снимите винты крепления рабочего цилиндра выключения сцеплении и снимите цилиндр.

- Установите рабочий цилиндр выключения сцепления на КПП и затяните винты крепления моментом 20 Нм.

- Подсоедините шланг в сборе к корпусу рабочего цилиндра сцепления Шевроле Авео в сборе.

- Нанесите смазку а том месте, где шток толкателя соединяется с рычагом выключения. Будьте осторожны, чтобы на пыльник не попала грязь.

- Отрегулируйте положение педали сцепления.

- Долейте жидкость в расширительный бачок до максимального уровня.

Разборка и сборка главного цилиндра сцепления Шевроле Авео

Снимите главный цилиндр сцепления.

Снимите пыльник и отсоедините стопорное кольцо поршня.

Снимите толкатель и поршень.

Проверьте стенки главного цилиндра сцепления Шевроле Авео и поршня на предмет износа. Замените поршень, если необходимо.

Проверьте износ манжеты и поршня. Об износе говорят утечки жидкости.

Замените манжету и поршень, если необходимо.

Проверьте износ толкателя. Отремонтируйте, если необходимо.

Нанесите очищенную жидкость на колпачок узла поршня и установите узел поршня и узел толкателя в корпус главного цилиндра.

Установите стопорное кольцо.

Установите пыльник.

Установите главный цилиндр сцепления на автомобиль.

Разборка и сборка рабочего цилиндра сцепления Шевроле Авео

Снимите рабочий цилиндр сцепления.

Снимите пыльник и толкатель

Нажмите на поршень, затем удалите стопорное кольцо круглогубцами.

Извлеките поршень.

Нанесите очищенную жидкость сцеплений на поршень, колпачок и на стенки цилиндра.

Установите пружину в поршень, затем весь узел в корпус рабочего цилиндра сцепления Шевроле Авео.

Утопите поршень в цилиндр, затем установите стопорное кольцо.

Установите толкатель и пыльник.

Установите рабочий цилиндр сцеплений на КПП.
