Конструкция тормозной системы автомобиля Шевроле Круз

Автомобиль Шевроле Круз оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.

Рабочая тормозная система Шевроле Круз двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.

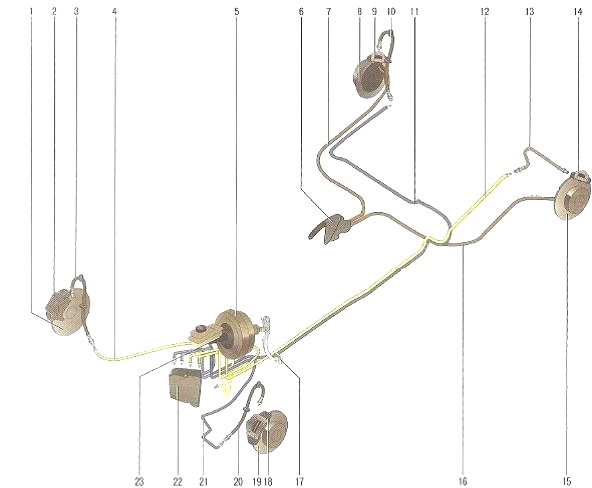

Рис. 26. Тормозная система Шевроле Круз

1 - тормозной диск правого переднего колеса; 2 -тормозной механизм правого переднего колеса; 3 - гибкий шланг тормозного механизма правого переднего колеса; 4 - трубопровод тормозного механизма правого переднего колеса; 5 - вакуумный усилитель; 6 - рычаг привода стояночного тормоза; 7,16 - тросы привода стояночного тормоза; 8 - тормозной диск правого заднего колеса; 9 - тормозной механизм правого заднего колеса; 10 - гибкий шланг тормозного механизма правого заднего колеса; 11 - трубопровод тормозного механизма правого заднего колеса; 12 - трубопровод тормозного механизма Chevrolet Cruze левого заднего колеса; 13 - гибкий шланг тормозного механизма левого заднего колеса; 14 - тормозной механизм левого заднего колеса; 15 - тормозной диск левого заднего колеса; 17 - педаль тормоза; 18 - тормозной механизм левого переднего колеса; 19 - тормозной диск тормозного механизма левого переднего колеса; 20 - гибкий шланг тормозного механизма левого переднего колеса; 21 - трубопровод тормозного механизма левого переднего колеса; 22 - гидроэлектронный модуль АБС; 23 - главный тормозной цилиндр

При отказе одного из контуров рабочей тормозной системы используется другой контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод Шевроле Круз включены главный тормозной цилиндр 23 (рис. 26), вакуумный усилитель 5, гидроэлектронный модуль 22 антиблокировочной системы тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами, трубопроводы.

Стояночная тормозная система Шевроле Круз с тросовым приводом на тормозные механизмы задних колес.



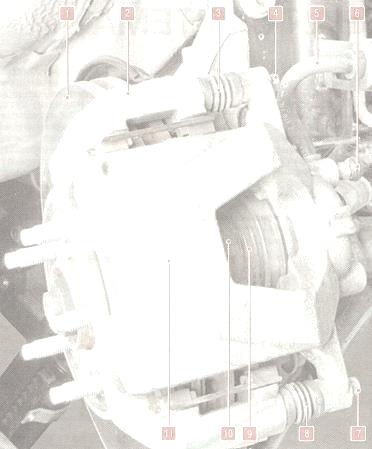

Рис. 27. Тормозной механизм переднего колеса Шевроле Круз

1 - тормозной диск; 2 - направляющая колодок; 3,8 - защитные чехлы направляющих пальцев; 4,7-болты крепления направляющих пальцев суппорта; 5-тормозной шланг; 6-клапан выпуска воздуха; 9 - пыльник поршня тормозного цилиндра; 10 - тормозная колодка; 11 - суппорт тормозного механизма

Тормозной механизм переднего колеса Шевроле Круз дисковый, с автоматической регулировкой зазора между колодками 10 (рис. 27) и диском 1, с плавающей
скобой.

Подвижная скоба образуется суппортом 11 с однопоршневым рабочим цилиндром. Направляющая 2 колодок прикреплена болтами к поворотному кулаку.

Суппорт Шевроле Круз прикреплен болтами 4 и 7 к направляющим пальцам, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами.

В полости колесного цилиндра Шевроле Круз установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза.

При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску автомобиля Chevrolet Cruze в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой.

При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

Главный тормозной цилиндр Шевроле Круз (рис, 28) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая с левым передним и правым задним.

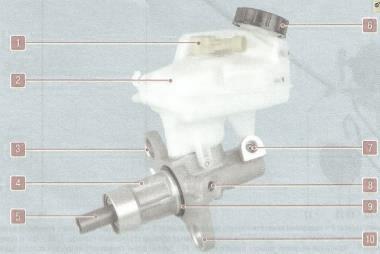

Рис. 28. Главный тормозной цилиндр Шевроле Круз с бачком

1 - датчик уровня тормозной жидкости; 2 - бачок главного тормозного цилиндра; 3,10 - проушины фланца крепления цилиндра; 4 - корпус тормозного цилиндра; 5 - толкатель поршней; 6 - пробка бачка; 7, 8 - соединительные отверстия трубопроводов; 9 - уплотнительное кольцо

На главный тормозной цилиндр Шевроле Круз через резиновые соединительные втулки установлен бачок 2, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.

При нажатии на педаль тормоза поршни главного тормозного цилиндра Chevrolet Cruze начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В корпусе бачка установлен датчик 1 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

Вакуумный усилитель Шевроле Круз, установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения в впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель Chevrolet Cruze с впускной трубой, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе.

Вакуумный усилитель тормозов является самым распространенным видом усилителя из тех, которые применяются в тормозной системе современного автомобиля. Он создает дополнительное усилие на педали тормоза за счет разрежения.

Применение усилителя значительно облегчает работу тормозной системы автомобиля Шевроле Круз и тем самым уменьшает усталость водителя. Конструктивно вакуумный усилитель образует единый блок с главным тормозным цилиндром.

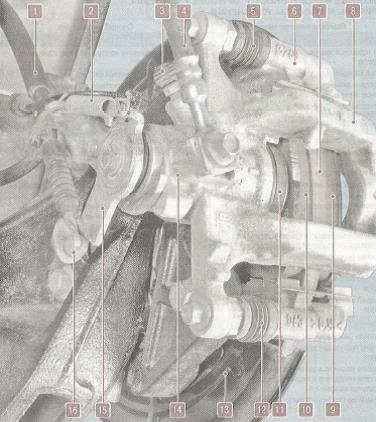

Рис. 29. Тормозной механизм заднего колеса Шевроле Круз

1 - трос привода стояночного тормоза; 2 - возвратная пружина механизма стояночного тормоза; 3 - клапан выпуска воздуха; 4 - тормозной шланг; 5,12 - направляющие пальцы суппорта; 6- направляющая колодок; 7 -тормозной диск; 8- суппорт тормозного механизма; 9,10- тормозные колодки; 11 - пыльник поршня рабочего цилиндра; 13 - щит тормозного механизма; 14 - рабочий цилиндр; 15 - рычаг привода стояночного тормоза; 16 - наконечник троса привода

Тормозной механизм заднего колеса Шевроле Круз дисковый, с автоматической регулировкой зазора.

Тормозные колодки 9 и 10 (рис.29) приводятся в действие одним гидравлическим рабочим цилиндром. Оптимальный зазор между диском и колодками поддерживается по тому же принципу то и у тормозных механизмов передних колес.

Дисковый рабочий тормозной механизм заднего колеса Шевроле Круз совмещен с механизмом стояночного тормоза. Внутренняя полость тормозного диска одновременно служит тормозным диском стояночного тормоза.

Стояночный тормозной механизм Шевроле Круз, приводимый с действие механически, состоит из рычага, регулировочного устройства, двух задних
тросов и тормозных механизмов на задних колесах.

Антиблокировочная система тормозов (АБС) Шевроле Круз состоит из датчиков частоты вращения колес, выключателя на педали тормоза, гидроэлектронного модуля управления (HECU) и сигнальной лампы в комбинации приборов.

Антиблокировочная система также оборудована системой самодиагностики, выявляющей неисправности компонентов системы.

ABS Шевроле Круз служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.

Система АБС Шевроле Круз обеспечивает следующие преимущества:

- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении.

- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля - в том числе и в повороте.

В случае неисправности системы ABS Chevrolet Cruze предусмотрены функции диагностики и поддержания работы при отказах системы.

Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес, датчика угла поворота рулевого колеса, датчика положения дроссельной заслонки.

После включения зажигания блок управления Шевроле Круз подает напряжение на датчики частоты вращения колес. В датчиках используется эффект Холла, они генерируют выходной сигнал в виде прямоугольных импульсов.

Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, установленного на корпусе наружного шарнира привода колеса. На основе этой информации блок управления определяет оптимальный режим торможения колес.

Различают следующие режимы работы антиблокировочной системы Шевроле Круз:

- режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт.

При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны.

- режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электромагнитный клапан команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан.

Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

- режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан.

При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;

- режим повышения давления. Если модуль определяет что колесо незаблокировано, то он обесточивает электромагнитный клапан.

Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает. Для
диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка.

Гидравлическая система тормозов Шевроле Круз объединена в единое целое металлическими трубопроводами и гибкими шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-4, которую необходимо периодически заменять.

Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба.

Периодически появляющаяся и исчезающая вибрация педали при резком торможении сопровождает работу антиблокировочной системы тормозов и не
является признаком неисправности.

Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена. Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.
