Диагностика и сервис АКПП Шевроле Круз

На автомобили Chevrolet Cruze устанавливают пятиступенчатую механическую D16 или шестиступенчатую автоматическую АКПП 6Т40 / 6Т45 коробку переключения передач.

Автоматическая коробка переключения передач Шевроле Круз обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий.

АКПП 6Т40 / 6Т45 Шевроле Круз скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор.

Особенностью коробки-автомат автомобилей Chevrolet Cruze является возможность перехода из полностью автоматического режима управления в полуавтоматический режим, при котором водитель в зависимости от условий движения может принудительно блокировать автоматическое переключение на более высокие передачи.

Привод управления автоматической коробкой передач Шевроле Круз тросовый. Рычаг 7 (рис. 6.9) селектора управления коробкой передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой. Рычаг селектора соединен с рычагом 11 блока управления на коробке передач тросом 4.

Дифференциал АКПП Шевроле Круз по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки-автомат Шевроле Круз требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в случае необходимости ремонта коробки передач обращайтесь на специализированный сервис.

Диагностика АКПП 6Т40 / 6Т45 Шевроле Круз

Для более раннего и более точного определения неисправности существует несколько операций и проверочных тестов. Однако мы настоятельно рекомендуем не злоупотреблять ими и во избежание поломок соблюдать меры безопасности.

Если результаты проверки на автомобиле вызывают сомнения, следует обратиться к специалистам за консультацией.

Наиболее простым является тест задержки во времени.

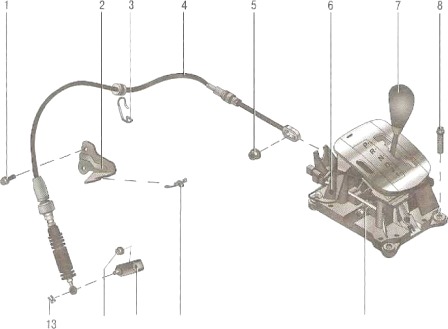

Рис.15. Привод управления коробки-автомат Шевроле Круз

1 - болт крепления кронштейна троса управления к коробке передач; 2 - кронштейн крепления троса управления к коробке передач; 3 -держатель троса управления на кузове; 4-трос управления коробкой передач; 5- гайка крепления наконечника троса к рычагу селектора управления коробкой передач; 6 - кронштейн рычага селектора управления коробкой передач; 7 - рычаг селектора управления автоматической коробкой передач; 8 - болт крепления кронштейна к основанию кузова; 9 - кронштейн механизма; 10 - фиксатор оболочки троса; 11 - рычаг управления коробкой передач; 12 - гайка крепления рычага управления неробкой передач к валу блока управления коробкой передач; 13 - фиксатор наконечника троса

Во время работы двигателя на холостом ходу, при установке рычага выбора режима движения в положение «D» или «R» с нейтральной позиции, прежде чем почувствуется срабатывание, должна происходить задержка во времени. Цель проведения данного теста - проверка работоспособности узлов и механизмов коробки передач.

В целях безопасности и предотвращения поломок АКПП Шевроле Круз необходимо:

- перед проведением теста хорошо прогреть коробку-автомат Шевроле Круз, температура автоматической трансмиссии должна составлять не менее 50-80 "С;

- для достижения высокого качества проверки нужно провести не менее трех измерений и определить их среднее значение;

- для сохранения высокой работоспособности автоматической коробки передач Шевроле Круз делать одноминутные перерывы между измерениями.

Тест задержки во времени проводится следующим образом:

Полностью поднимите рычаг стояночного тормоза. Пустите двигатель.

Проверьте частоту вращения двигателя на холостом ходу в диапазоне «N». Частота вращения двигателя на холостом ходу должна составлять 750-900 об/мин. Если холостые обороты двигателя не соответствуют норме, то результаты измерения тоже будут неверными и тест придется повторить.

Переведите рычаг выбора режима движения из диапазона «N» в диапазон «D».

Секундомером измерьте время от начала перемещения рукоятки до момента срабатывания АКПП 6Т40 / 6Т45 Chevrolet Cruze.

Измерения рекомендуется провести не менее трех раз и определить их среднее значение. В данном случае задержка во времени должна составлять не более 1,2 с.

Используя тот же способ, проведите измерения при переключении из диапазона «N» в диапазон «R». В этом случае задержка во времени не должна превышать 1,5 с.

Оценивая результаты проведенного теста, вы должны исходить из того, что при наличии какой-либо поломки время срабатывания может только увеличиваться. Выяснить причину и устранить неисправность может только профессионал, поэтому вам надо срочно обратиться в соответствующий сервисный центр.

Довольно прост и стояночный тест. Его цель - проверка рабочих качеств двигателя, гидротрансформатора и коробки передач в целом.

Для обеспечения безопасности и исключения поломок коробки-автомат Шевроле Круз:

- необходимо проводить тест на достаточно светлом и широком участке.

- проводить тест должны два мастера, работающие в паре: один из них должен наблюдать за колесами и их упорами и немедленно предупредить о проворачивании колес или перемещении упоров, второй должен проводить испытания и записывать измерения;

- длительность теста не должна быть более 5 с.

Проведение теста и оценка его результатов:

Обязательно закрепите передние и задние колеса.

Если необходимо, установите тахометр.

Включите стояночный тормоз.

Нажмите на педаль тормоза левой ногой и удерживайте ее в этом положении в течение всего теста.

Пустите двигатель.

Установите рычаг выбора режима движения в диапазон «D».

Нажимая на педаль газа правой ногой до упора, зафиксируйте показания тахометра. Сделайте перерыв не менее одной минуты.

Повторите тест, установив рычаг выбора режима движения АКПП 6Т40 / 6Т45 Chevrolet Cruze в диапазон «R». При оценке этого теста нужно знать, что при каждом нажатии на педаль газа стрелка тахометра должна плавно подниматься и остановиться s интервале 2400-2700 об/мин.

При этом не должны возникать какие-либо посторонние шумы, вибрации и удары, а автомобиль должен оставаться на месте.

Если показания тахометра:

- меньше номинала, но одинаковы в обоих диапазонах, то чаще всего причина заключена в недостаточной мощности двигателя;

- выше номинала в обоих диапазонах, то, скорее всего, причина кроется в неисправности гидротрансформатора или коробки передач;

- выше номинала в одном из диапазонов, то наиболее вероятно, что неисправность только в автоматической коробке передач.

Наиболее сложно провести и оценить дорожный тест, который проводится для определения точек переключения, обнаружения посторонних шумов, вибраций и пробуксовок в автоматической коробке переключения передач Chevrolet Cruze.

Для обеспечения безопасности тест должен проводиться на достаточно широком, ровном и пустом участке дороги; перед выездом необходимо хорошо прогреть двигатель и коробку передач.

Проведение «дорожного теста» АКПП 6Т40 / 6Т45 Шевроле Круз и его оценка

Установите рычаг выбора режима движения в положение «D» и, постепенно нажимая на педаль газа, проверьте наличие переключений I-II, II-III, III-IV и IV-V передач.

Если нет какого-либо из переключений, то неисправна автоматическая коробка передач или узел управления и контроля; если моменты переключения затянуты, то проблема, вероятнее всего, в системе управления.

Зафиксируйте скорость 70 км/ч в режиме «D» и немного нажмите на педаль газа. Обороты двигателя не должны меняться резко. Если на тахометре наблюдается резкий скачок оборотов двигателя, то можно утверждать, что неисправен гидротрансформатор, и он скоро полностью выйдет из строя.

Остановитесь и переведите рычаг выбора режима движения коробки-автомат Шевроле Круз в диапазон ручного переключения передач. Постепенно нажимая на педаль газа, проверьте наличие переключения 1-й. Двигаясь на второй передаче, отпустите педаль акселератора и обратите внимание на наличие торможения двигателем.

Повторив несколько раз эту операцию, убедитесь, что переключения I II и II I не сопровождаются вибрацией, ударами или проскальзыванием. Если отрицательных явлений нет, то коробка находится в исправном состоянии.

Полностью остановитесь и, переместив рычаг в положение «1» и плавно нажимая на педаль газа, убедитесь в отсутствии переключения на вторую ступень, а также проверьте наличие торможения двигателем при отпускании педали газа.

При многократном нажатии и отпускании педали газа послушайте работу АКПП Шевроле Круз для выявления посторонних шумов и вибраций. Если происходит переключение на вторую ступень или нет торможения двигателем, то неисправен узел управления и контроля.

Остановитесь и, переключившись в диапазон «R», резко нажмите на педаль газа. Убедившись в отсутствии пробуксовок, вибраций и посторонних шумов, продолжайте тестирование.

Установив автомобиль Шевроле Круз на наклонном участке, с уклоном около 5°, переместите рычаг выбора режима движения в положение «Р» и отпустите тормоз. Автомобиль должен зафиксироваться на месте, если автомобиль скатывается, то причину следует искать в неисправности механизма парковки коробки.

Напоминаем, что при проведении теста нужно обратить особое внимание на наличие посторонних шумов и вибраций. Отнестись к ним нужно с должной ответственностью, так как эти шумы и вибрации могут быть вызваны разбалансированием гидротрансформатора, ведущего вала и пр., что может привести к поломке агрегата.

Проверка уровня и доливка рабочей жидкости в АКПП Шевроле Круз

Периодически (но не реже чем через 15 000 км пробега) проверяйте уровень рабочей жидкости в автоматической коробке передач Шевроле Круз. Конструкция коробки передач не предусматривает замены рабочей жидкости в течение всего срока службы автомобиля.

Однако иногда необходимость замены рабочей жидкости может возникнуть например, при ухудшении качества рабочей жидкости в автоматической коробке передач Chevrolet Cruze после ее перегрева и пр.

Замена рабочей жидкости в автоматической коробке передач требует определенных навыков, поэтому для полной замены рабочей жидкости обращайтесь на специализированный сервис.

Для АКПП Шевроле Круз завод-изготовитель рекомендует рабочую жидкость GM 93740313 или DEXRON VI.

Пустите двигатель и прогрейте коробку передач. Температура жидкости в коробке-автомат Шевроле Круз должна быть 70-80 "С. Для ускорения прогрева можно выполнить на автомобиле короткую поездку. Обычно при температуре окружающей среды 20 °С достаточно совершить 10-минутную поездку в спокойном режиме движения.

Установите автомобиль на ровной горизонтальной поверхности. Включите стояночный тормоз. При работающем на холостом ходу двигателе нажмите на педаль тормоза и переведите рычаг селектора из положения «Р» в положение «D».

Удерживая нажатой педаль тормоза, дайте автомобилю поработать 1-2 мин в положении «D», потом переведите селектор на 3-4 с последовательно в каждый из режимов работы и установите в положение «Р» или «N». Двигатель во время проверки должен работать.

Попадание даже незначительного количества механических примесей в рабочую жидкость коробки недопустимо, поэтому перед извлечением указателя уровня жидкости (щупа) тщательно протрите от грязи поверхность вокруг трубки измерителя.

Уровень жидкости должен находиться в диапазоне между верхней и нижней границей шкалы «НОТ» на щупе.

Если проверка уровня вынужденно проводится в холодной коробке передач, воспользуйтесь шкалой на щупе.

Диапазон между метками имеет рекомендательный характер и не должен использоваться для точного определения уровня рабочей жидкости в коробке-автомат Шевроле Круз. При первой же возможности повторите проверку в соответствии с рекомендациями.

Если уровень жидкости приближается к нижней границе шкалы «НОТ» или ниже ее, долейте жидкость. Рабочую жидкость доливают через трубку измерителя уровня небольшими порциями. Доливайте только рекомендуемую заводом-изготовителем рабочую жидкость.

После доливки жидкости обязательно еще раз проверьте ее уровень. Нельзя превышать максимально допустимый уровень, так как это может привести к выходу АКПП Chevrolet Cruze из строя.
